单缸平衡梁式蒸汽机结构三维建模

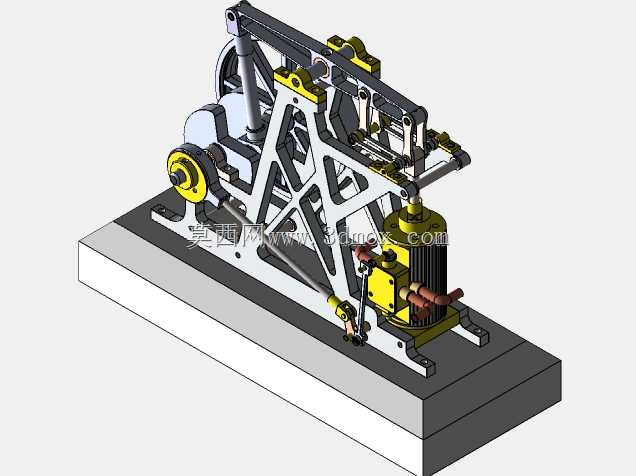

　　这款单缸平衡梁式蒸汽机的三维结构，完整还原了早期往复式动力机械的典型传动逻辑，在教学演示、复古动力装置复刻、机械原理实训场景中有着不可替代的应用价值。不同于高速回转动力设备，该类蒸汽机依靠蒸汽压差推动活塞做直线往复运动，再通过整套传动机构将直线动作转换为飞轮的连续回转运动，可直接为低速重载的作业设备提供稳定动力输出，在早期工业生产、小型船舶驱动、厂矿固定作业工位的动力供给场景中曾被广泛应用。

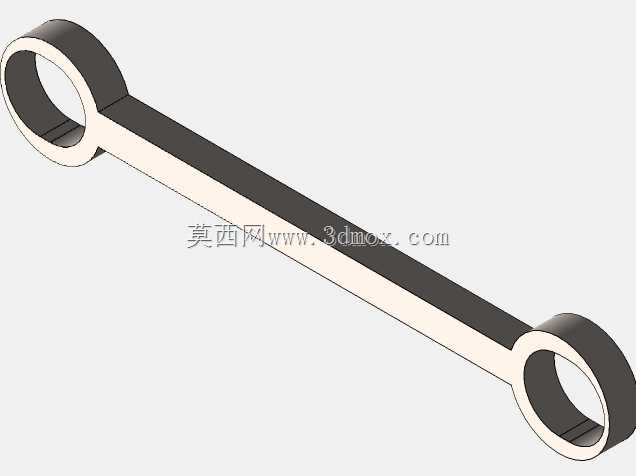

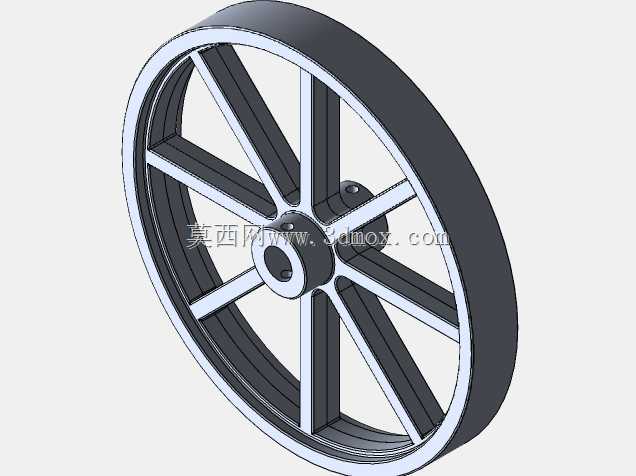

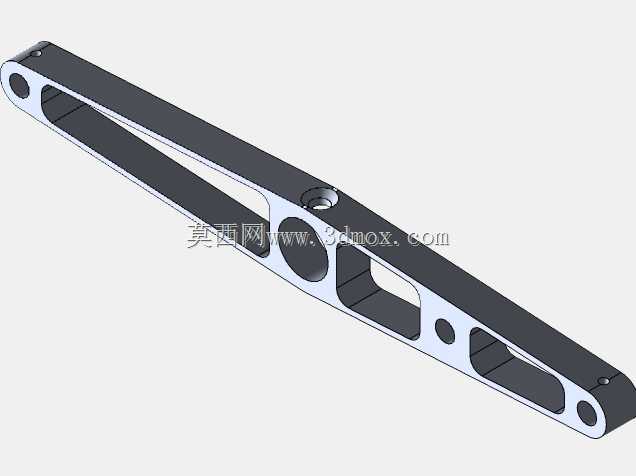

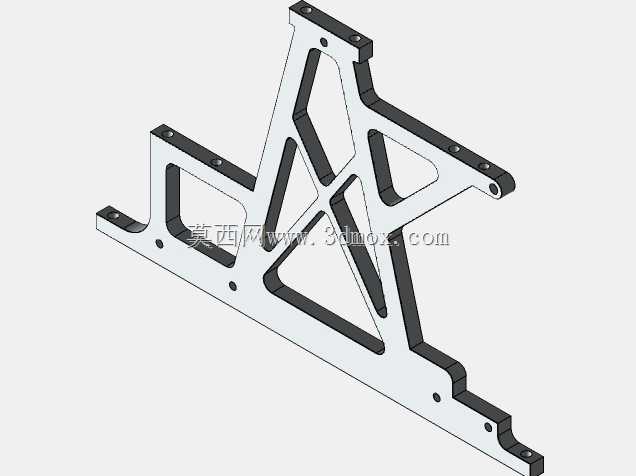

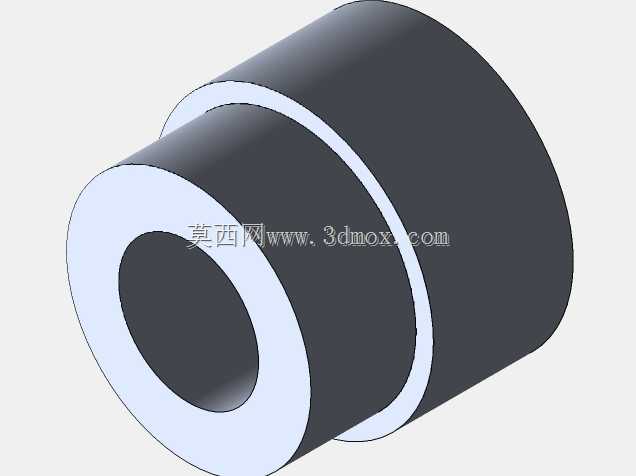

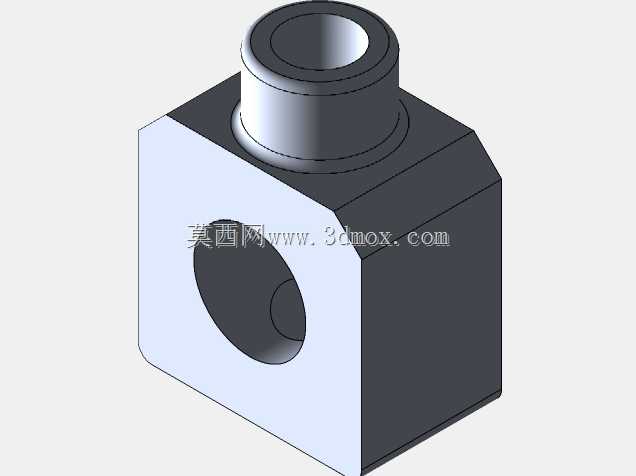

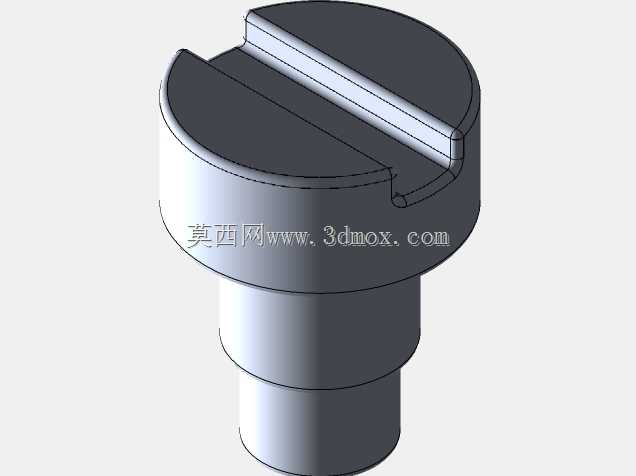

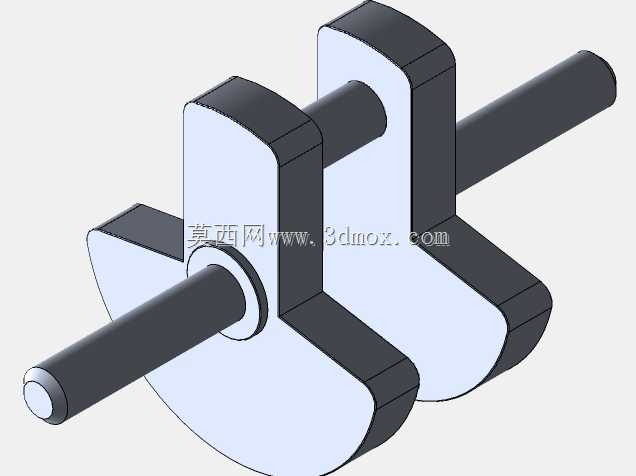

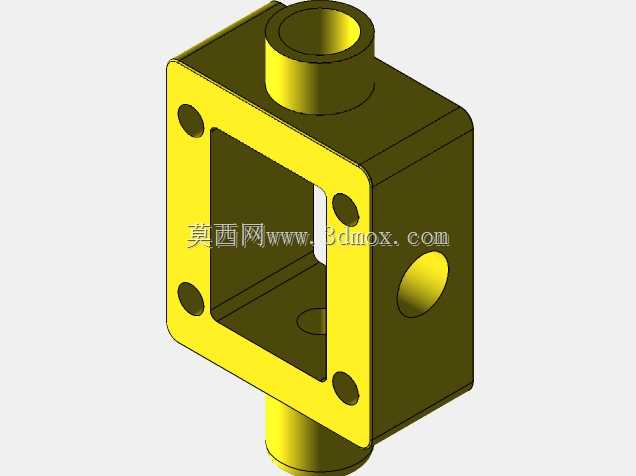

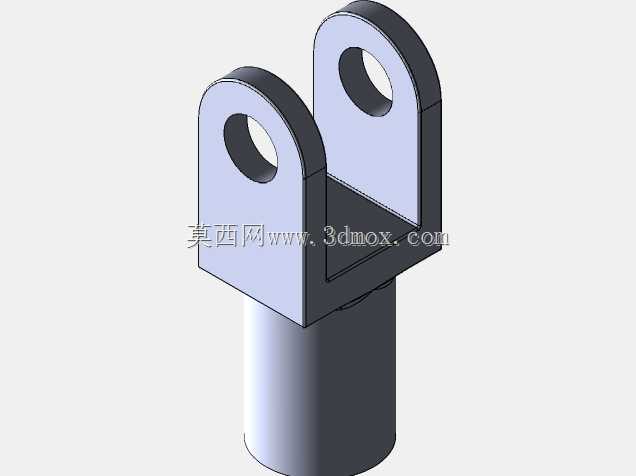

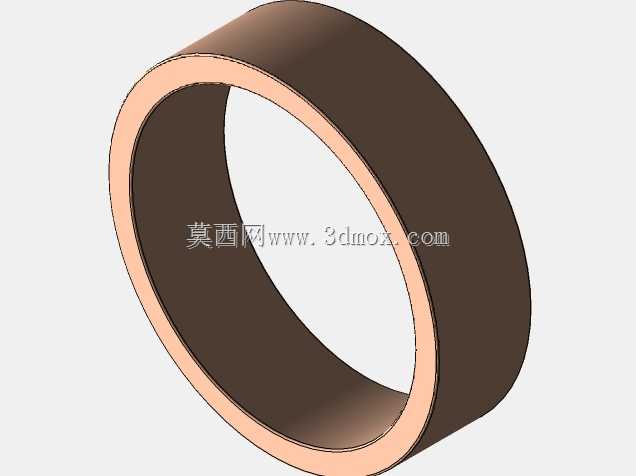

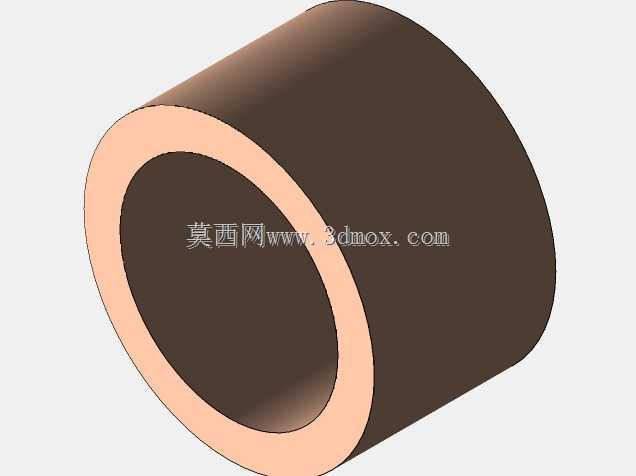

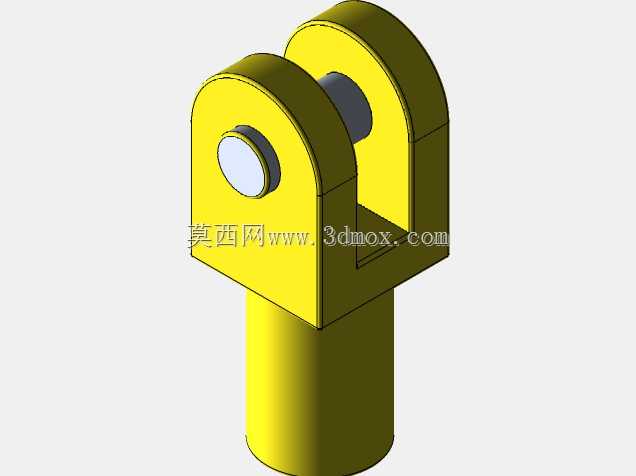

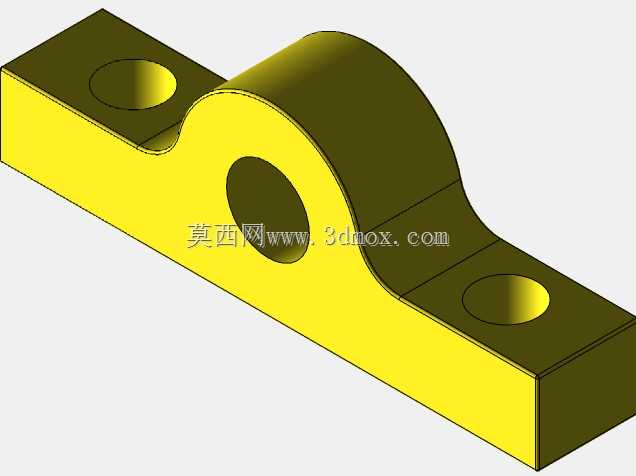

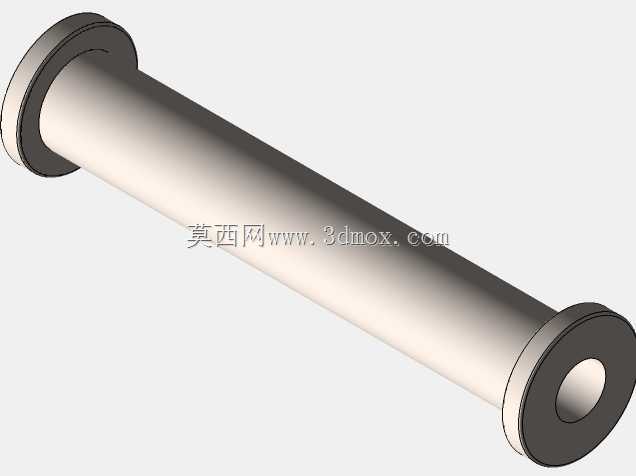

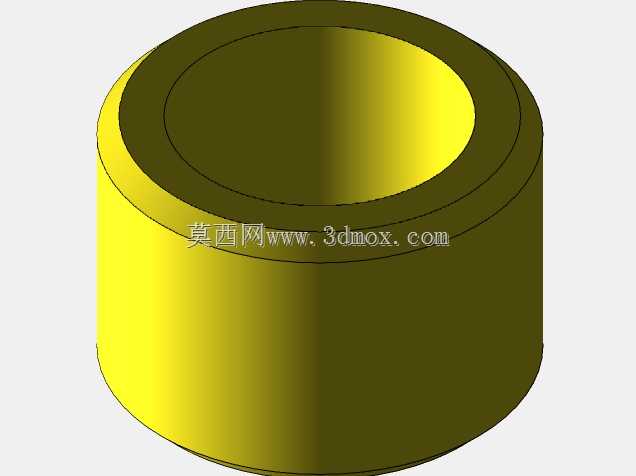

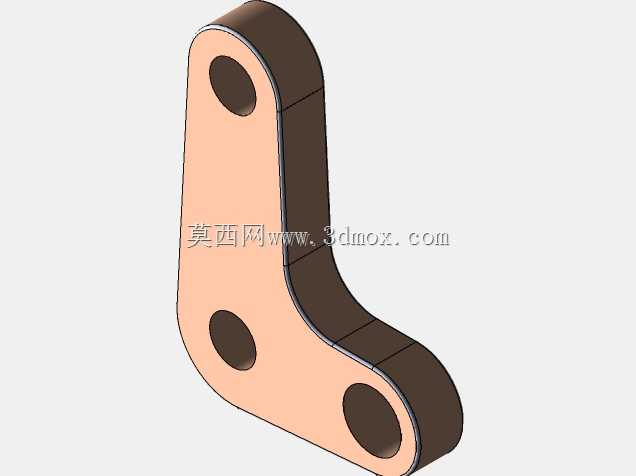

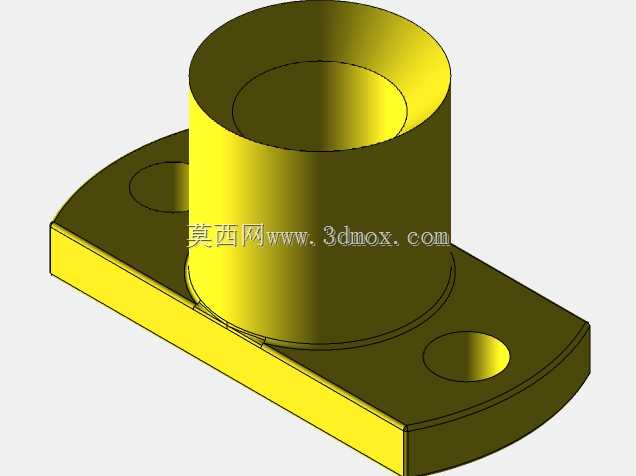

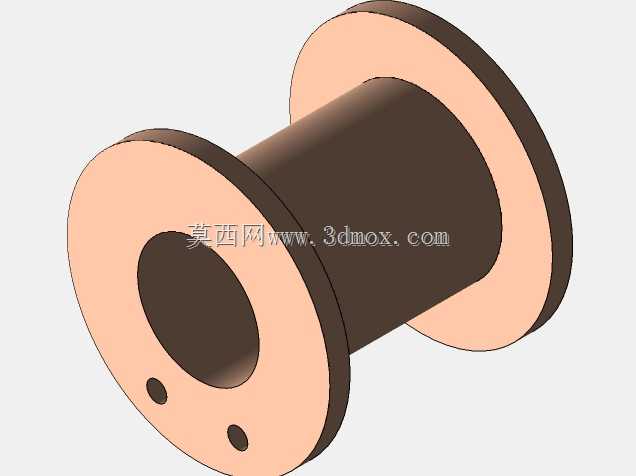

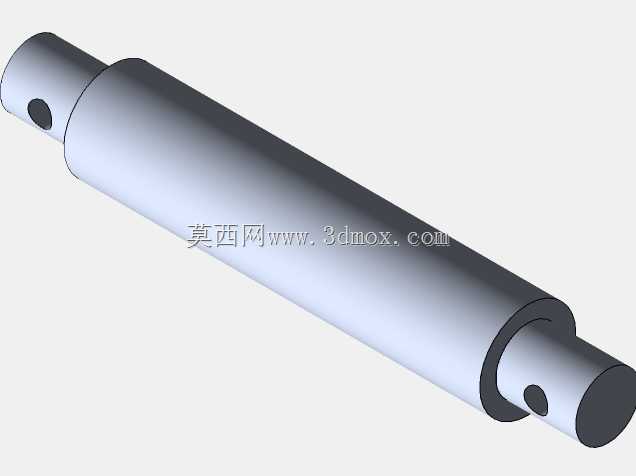

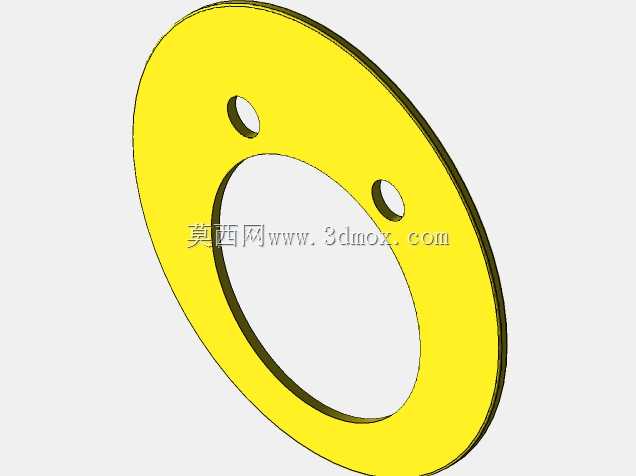

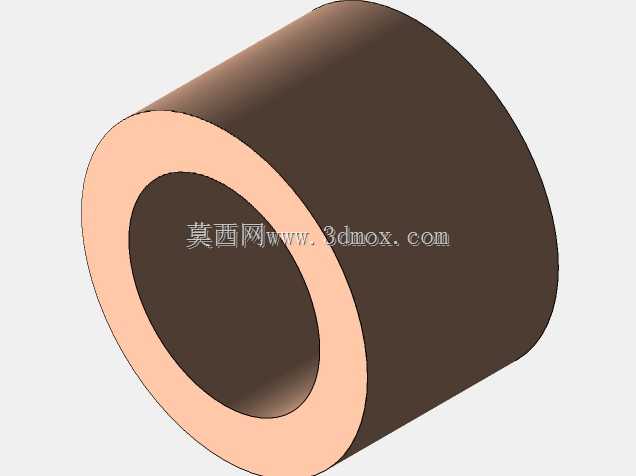

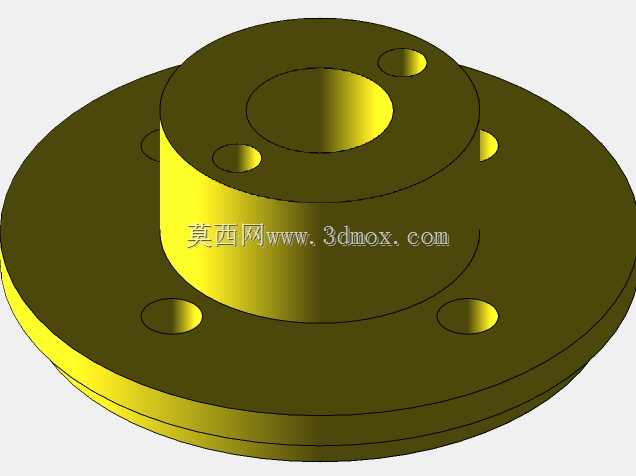

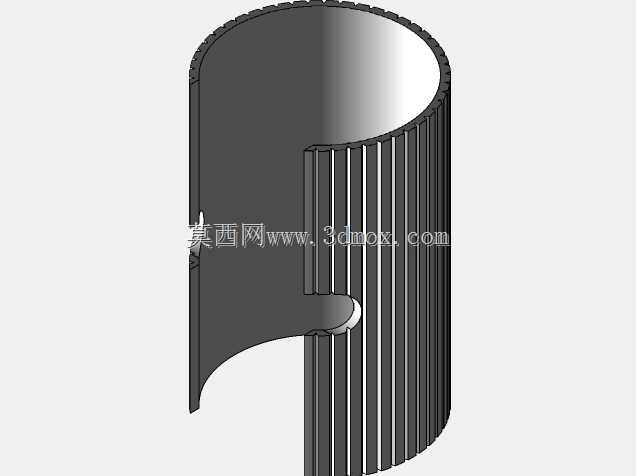

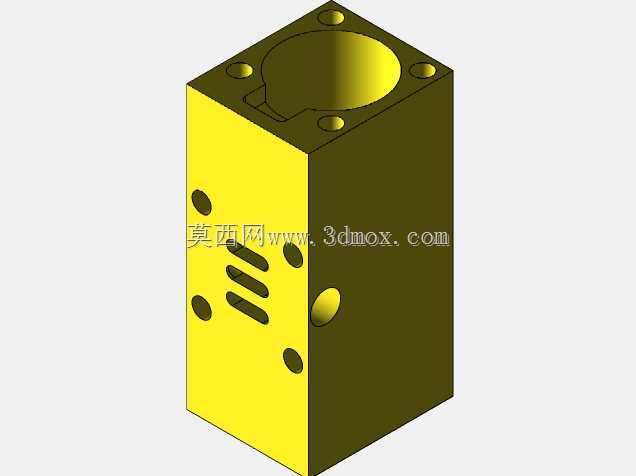

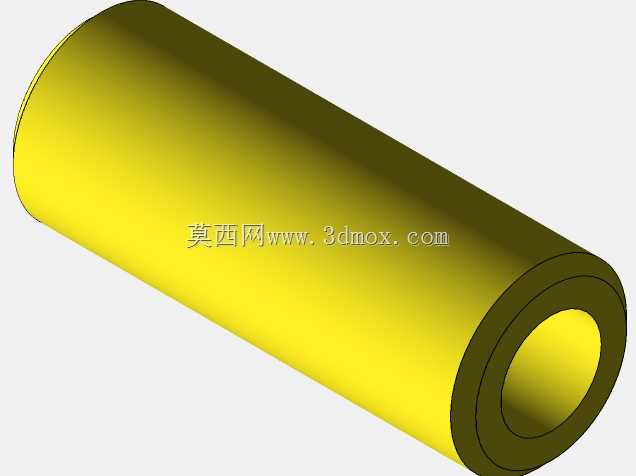

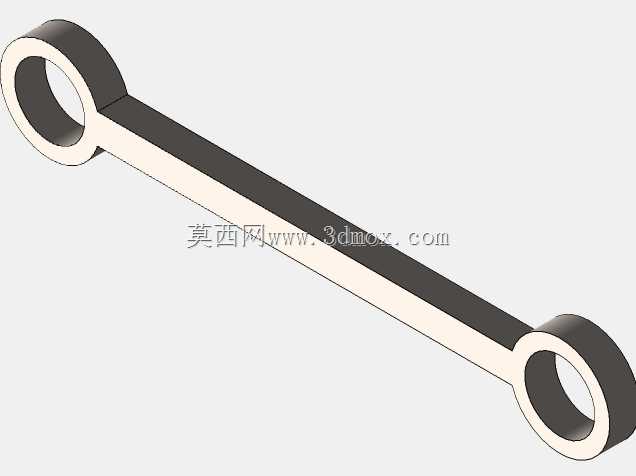

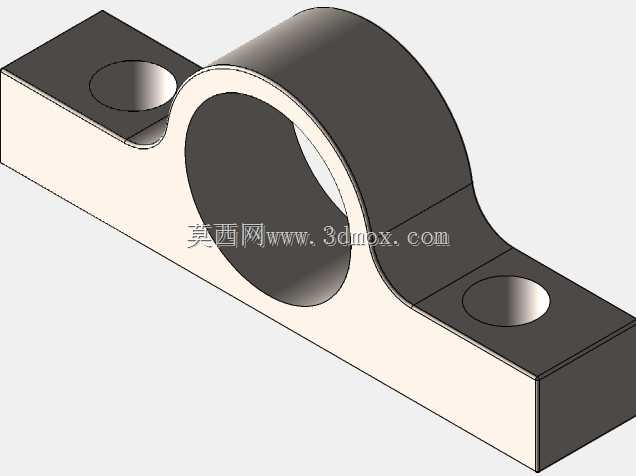

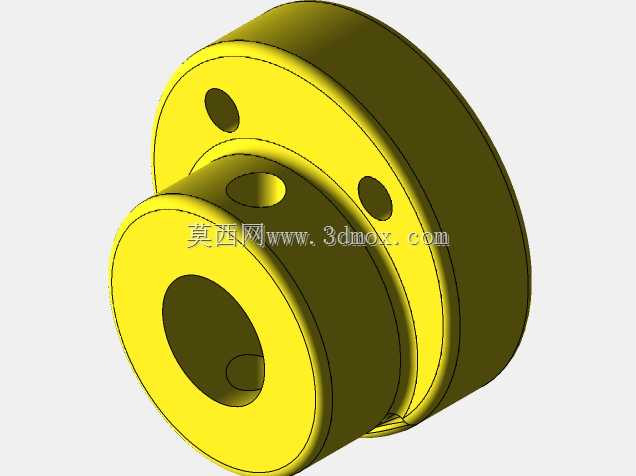

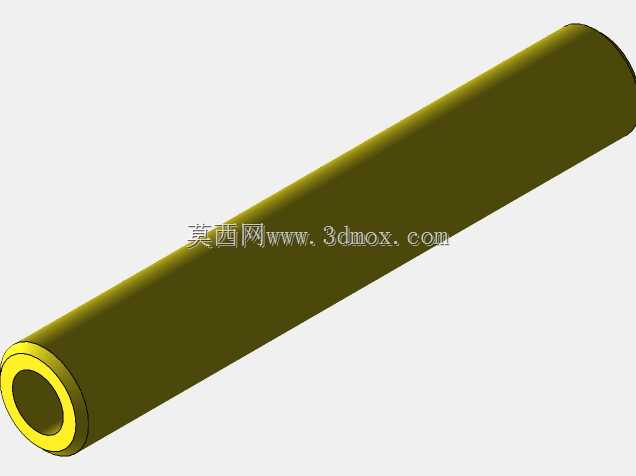

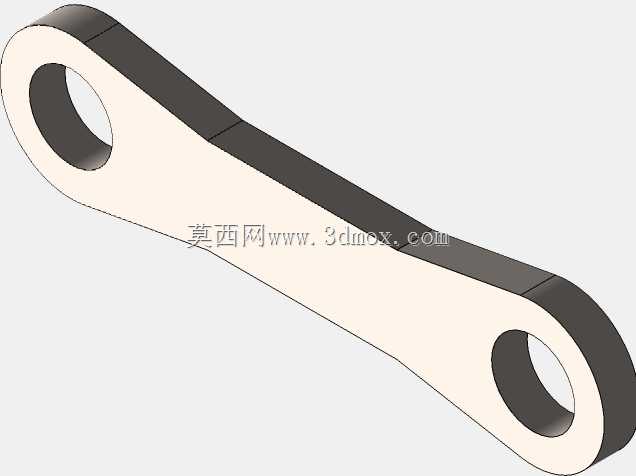

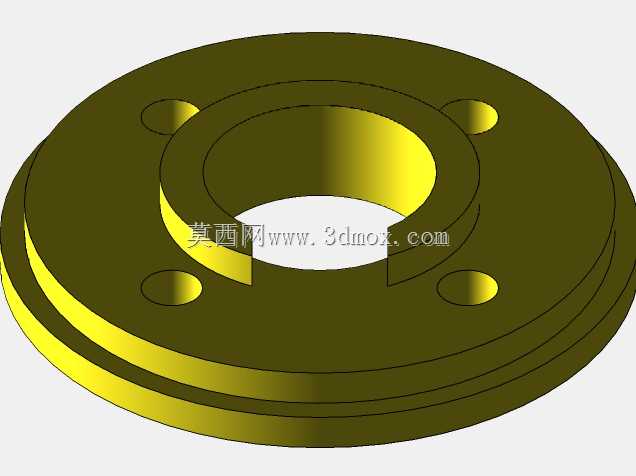

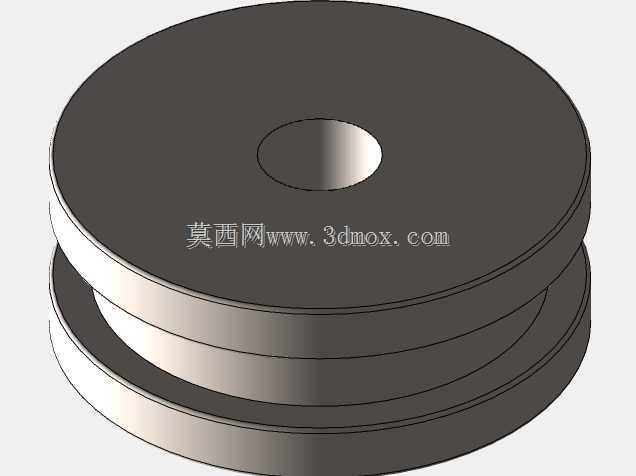

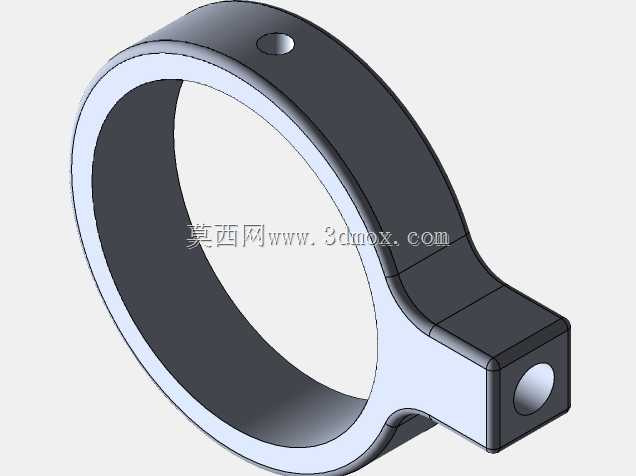

　　从功能特性来看，整套机构采用立式单缸布局，活塞组件垂直布置在底座上方的气缸套内，气缸侧部预留了进排气道的安装接口，可适配滑阀式配气机构实现蒸汽的时序进排，保证活塞上下行程的动力输出连续性。平衡梁作为核心的力传递构件，采用桁架式镂空结构设计，在保证自身抗弯刚度的前提下尽可能降低往复摆动件的重量，减少运动过程中的惯性冲击，梁体两端分别通过铰接结构连接活塞侧的推杆与飞轮侧的连杆，铰接位置均设计了衬套安装位，可通过定期更换耐磨衬套降低整机维护成本。飞轮组件布置在机架侧部，大直径的轮盘结构可储存回转过程中的动能，抵消单缸机构往复运动的死点冲击，保证输出轴的转速稳定性，飞轮轴端还预留了动力输出接口，可通过带轮、齿轮等结构向外输出扭矩。

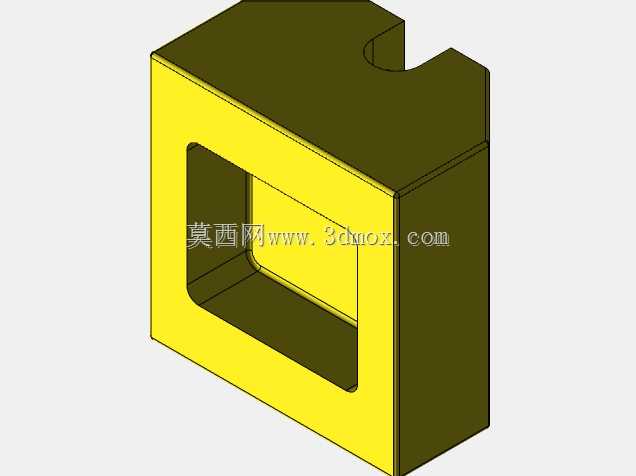

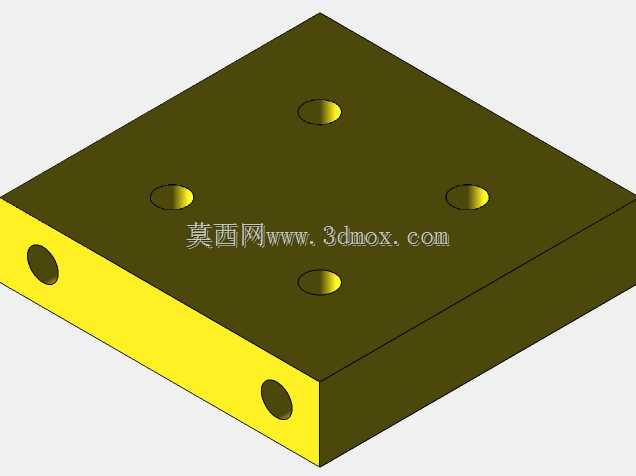

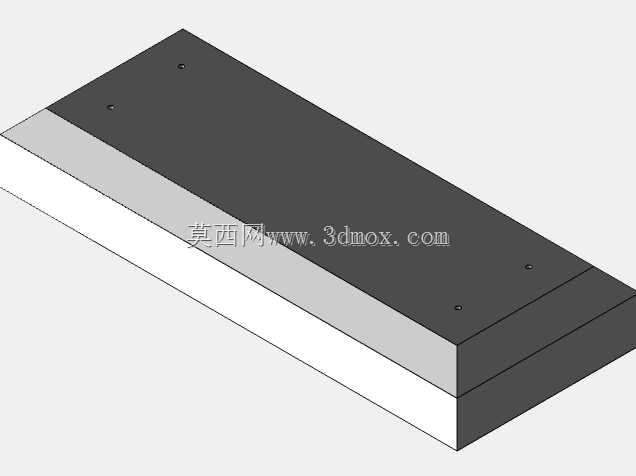

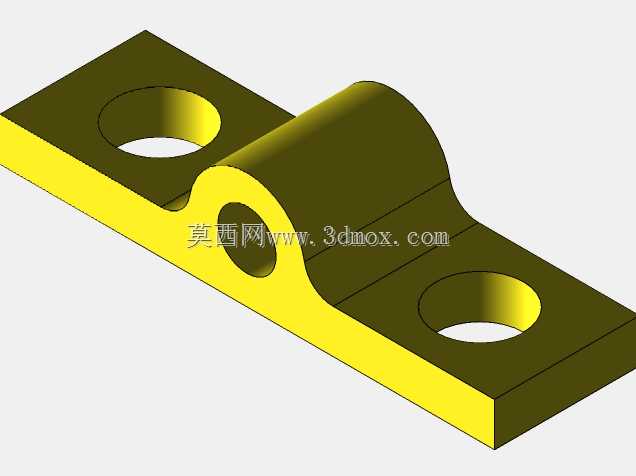

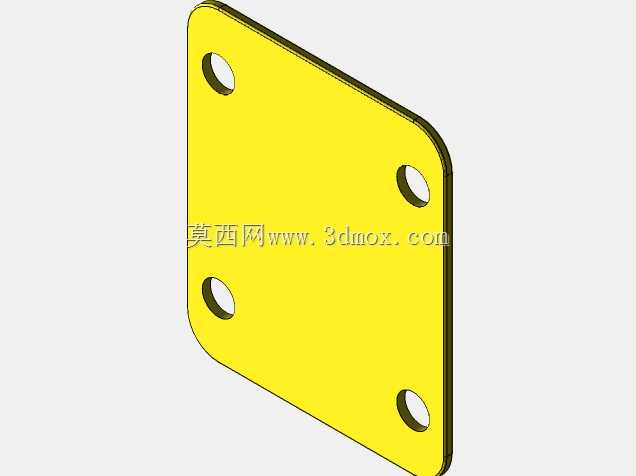

　　设计过程中优先考虑了运动部件的干涉规避，所有铰接点的运动行程均做了包络校核：平衡梁的摆动角度被限制在合理区间，避免摆角过大导致连杆与机架产生碰撞；活塞的上下止点位置预留了足够的缓冲间隙，防止蒸汽带液导致的液击问题损坏缸体结构。机架部分采用一体式铸造框架结构，底部为厚重的矩形安装基座，基座上预留了多个地脚螺栓安装孔，可直接通过螺栓将整机固定在混凝土基础或者设备安装平台上，基座的重量占整机重量的六成以上，可有效吸收设备运行过程中的振动，降低整机运行的噪声。

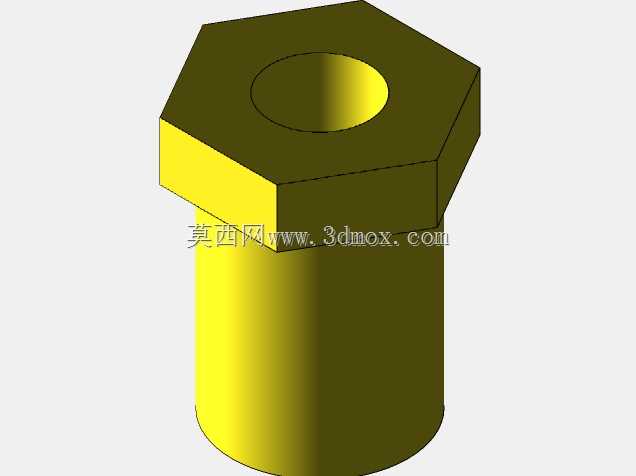

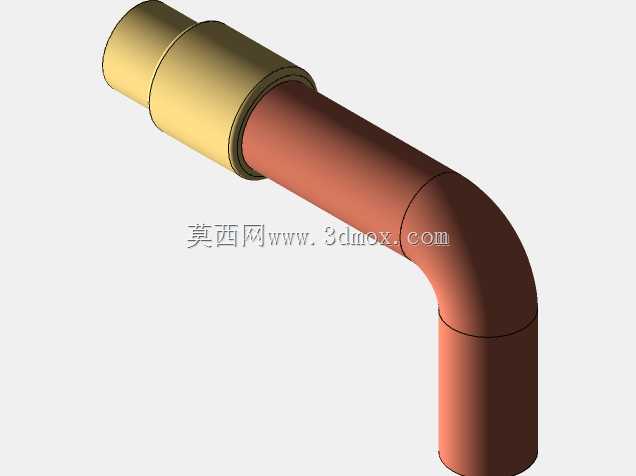

　　安装边界方面，整套设备的外接接口仅包含进气管、排气管、动力输出轴三类，安装时需保证气缸轴线与安装基面的垂直度，避免活塞运行过程中出现偏磨导致密封失效；平衡梁两侧的铰接点同轴度需控制在合理公差范围内，防止梁体运行过程中出现卡滞；飞轮组件需做静平衡校验，避免高速回转时产生额外的振动载荷传递到机架。整套机构的运动副均采用敞露式设计，方便日常运行过程中的润滑加注与故障排查，所有润滑点均设置在易操作的位置，无需拆解主体结构即可完成日常保养作业。配气机构的传动齿轮直接与飞轮轴联动，可根据飞轮的转角位置精准控制进排气阀的开关时序，保证蒸汽能量的利用效率，齿轮啮合位置预留了调整间隙，可通过调整安装座位置补偿齿轮磨损带来的侧隙增大问题。
