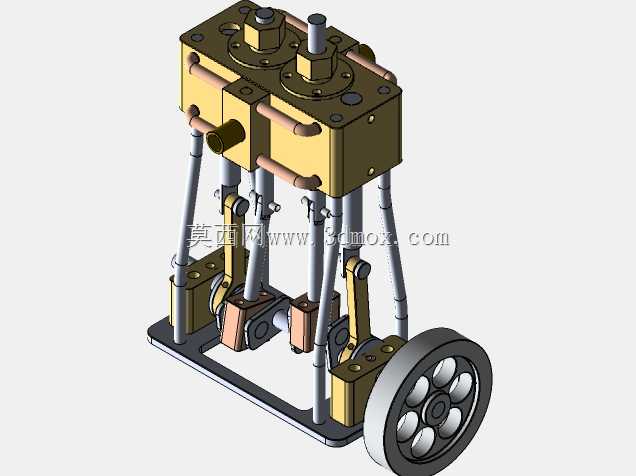

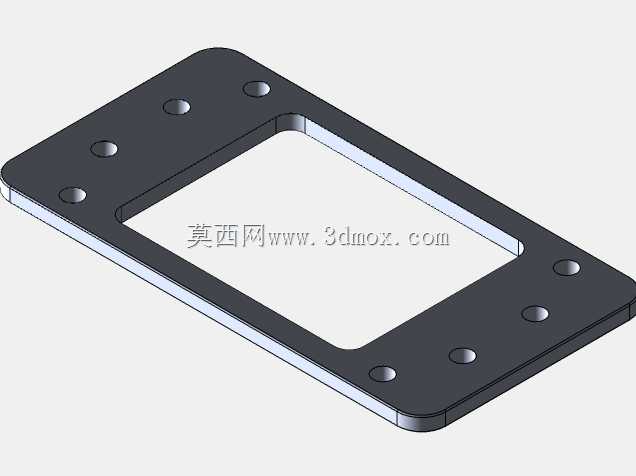

这款双缸立式动力装置,主要适配小型内河作业艇、教学演示试验台、复古船舶复刻项目的动力输出需求,在民用小型船舶动力选型、热能动力教学实操、机械原理演示场景中,能够直观展示往复式蒸汽动力的完整做功流程,帮助从业者理解曲柄连杆配气机构的协同运作逻辑。从实际使用场景来看,这类小型立式蒸汽机不需要复杂的外围辅助管路布局,整体结构紧凑,能够适配狭窄的船舱安装空间,在小型观光游船、模型试验船舶、教学实训台架上安装时,不需要对舱体结构做大规模改造,安装固定点集中在底部基座,基座预留的安装孔位可以直接通过螺栓与船体承力结构或者试验台台面连接,安装边界清晰,不会与周边的管路、操纵部件产生干涉。

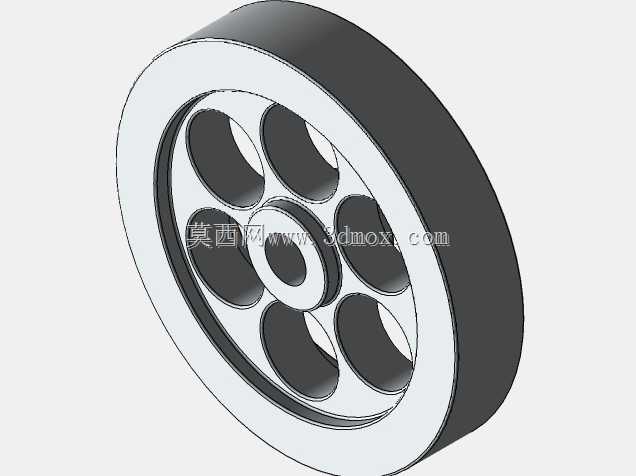

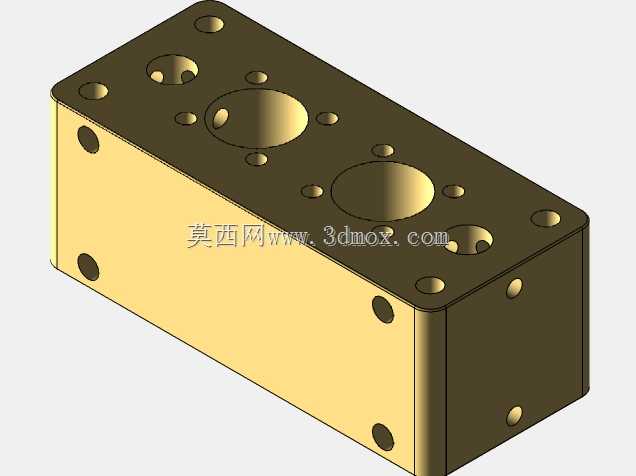

从功能特性来看,双缸立式布局能够抵消单缸往复运动产生的侧向振动,两个气缸的配气相位错开设置,动力输出的平顺性远优于同排量单缸结构,飞轮设置在动力输出端,能够储存做功冲程的多余动能,带动曲柄连杆机构顺利越过止点完成进排气、压缩的辅助冲程,整套装置的配气阀组集成在气缸顶部,通过连杆与下方的凸轮结构联动,不需要额外设置复杂的外置配气传动部件,蒸汽管路采用外置铜管布局,既能够直观展示蒸汽的流向路径,也方便后期做密封维护与部件更换。

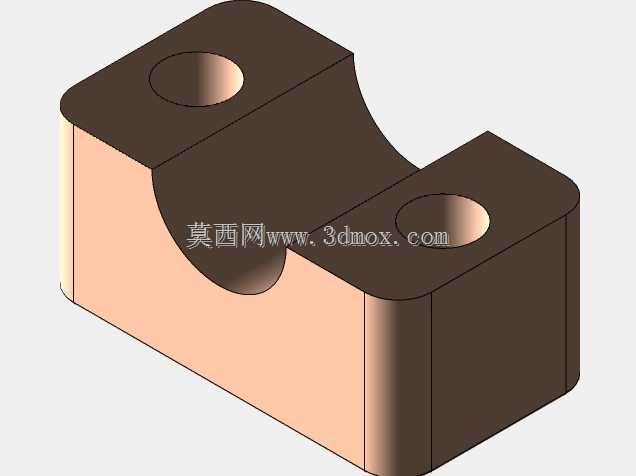

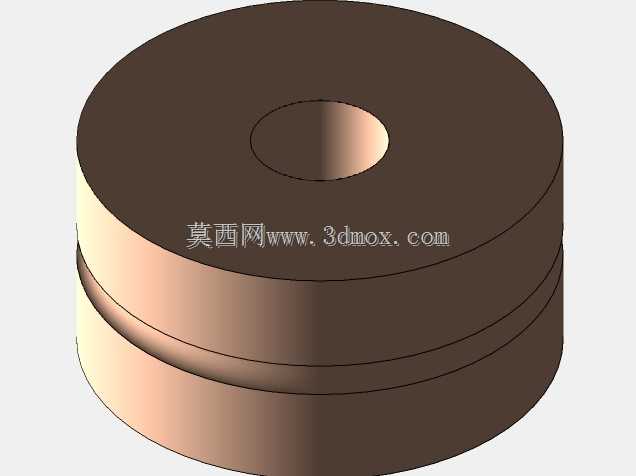

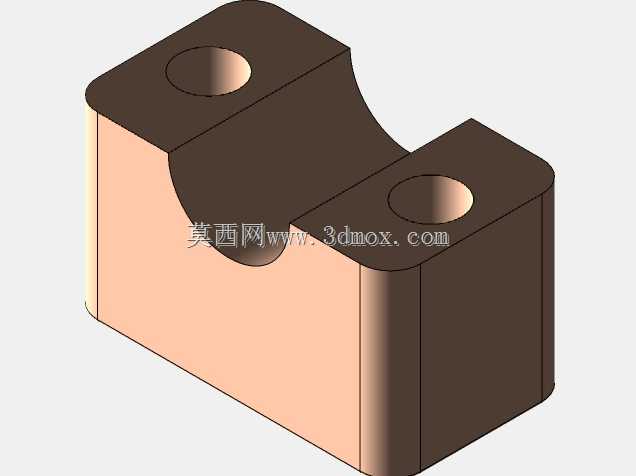

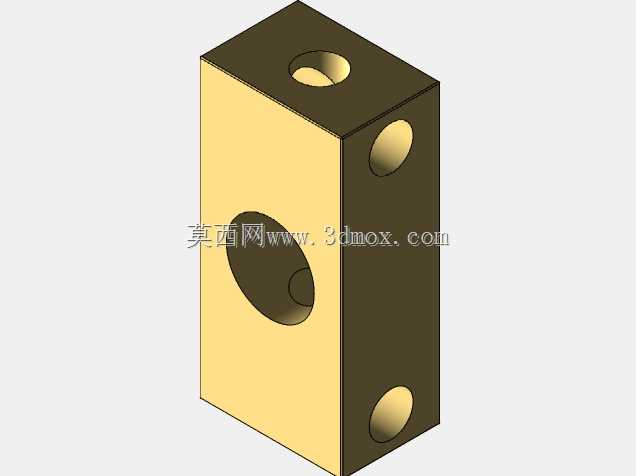

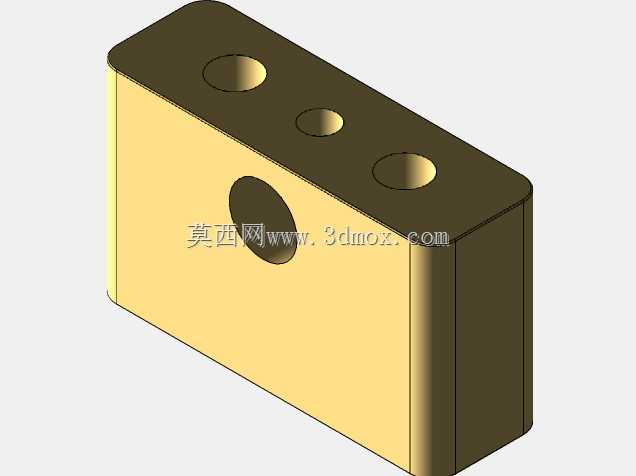

设计思路上,整套结构完全按照可组装的拆分逻辑设计,每个零部件都设置了合理的装配公差,气缸体、活塞杆、连杆、曲柄轴、飞轮、基座、配气阀块都可以单独拆分,对于刚接触动力机械装配的从业者来说,可以按照从基座到曲柄连杆机构、再到气缸与配气组件、最后连接管路与飞轮的顺序完成整机组装,组装过程中能够清晰观察每个部件的配合关系:比如活塞与气缸壁的间隙配合要求、连杆大小端的轴承配合位置、配气阀与气缸进排气口的对位逻辑、曲柄轴的动平衡配重设置,都在结构上做了直观的展示,没有做多余的外壳遮挡,所有运动部件都外露,方便观察运作状态,也方便装配过程中调整部件位置。

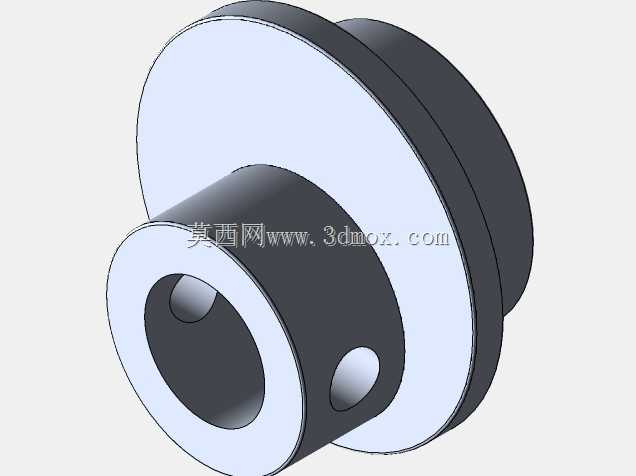

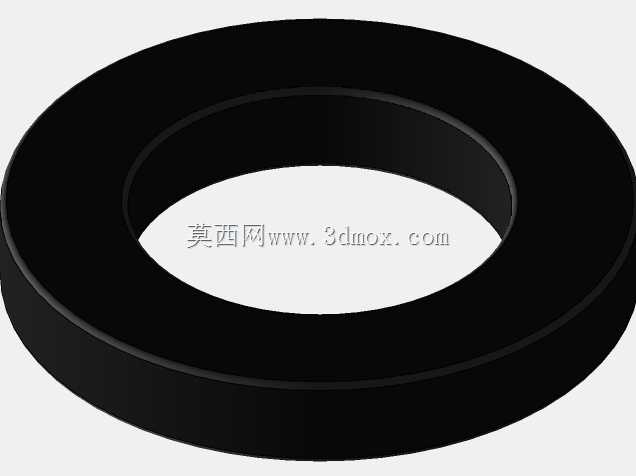

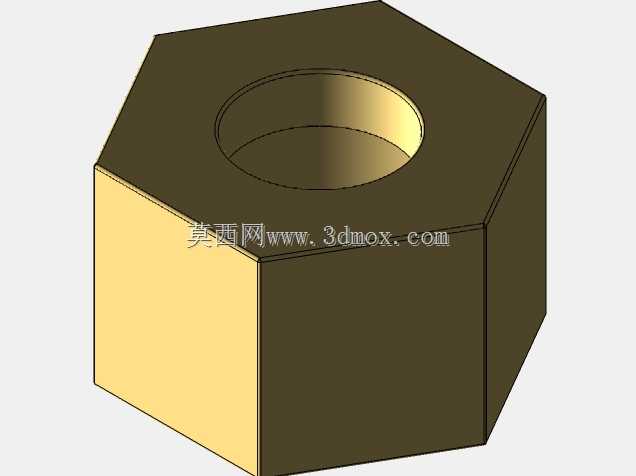

外形尺寸方面,整套装置的重心集中在下部基座位置,立式布局让整体占地面积更小,高度方向的尺寸控制在小型船舱的净空要求范围内,底部基座的长宽尺寸适配小型船舶的动力舱安装位,侧向伸出的动力输出轴可以直接连接螺旋桨传动机构或者试验台的负载装置,不需要额外加装过长的传动转接部件。安装过程中需要注意,基座的固定螺栓需要加装防松垫片,因为往复运动产生的持续振动容易导致紧固件松动,蒸汽管路的连接部位需要做密封处理,避免工作过程中出现蒸汽泄漏影响动力输出效率,飞轮的安装需要保证与曲柄轴的同轴度,避免高速转动时产生额外的径向跳动,加剧轴承磨损。

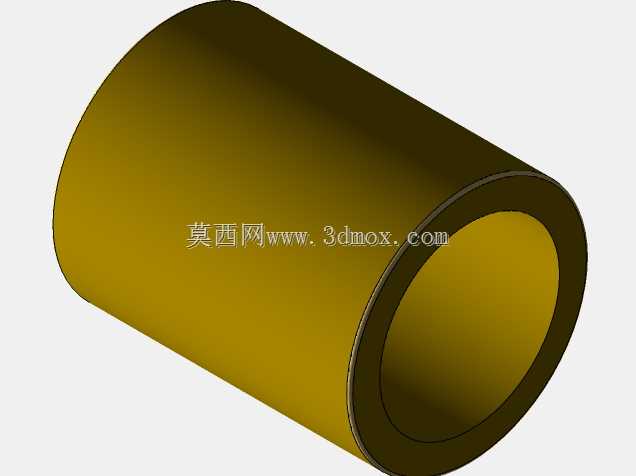

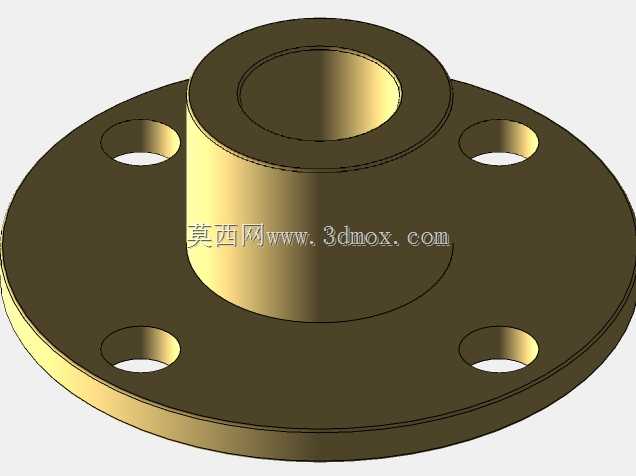

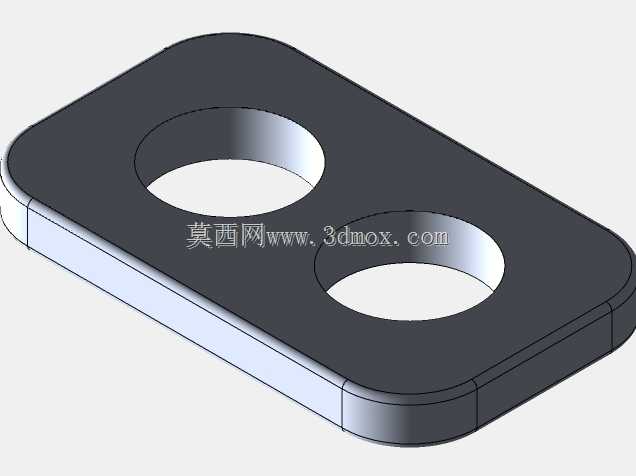

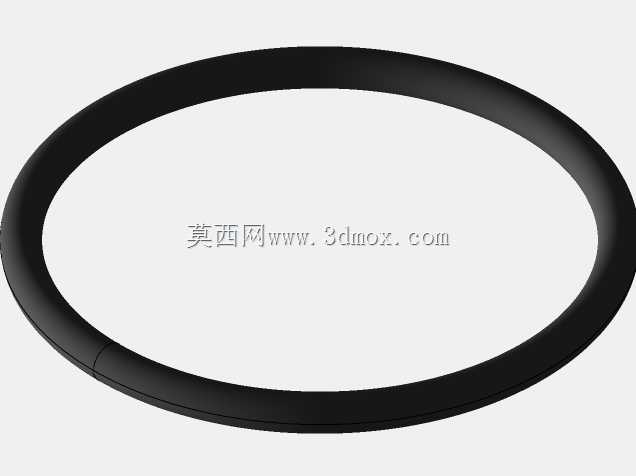

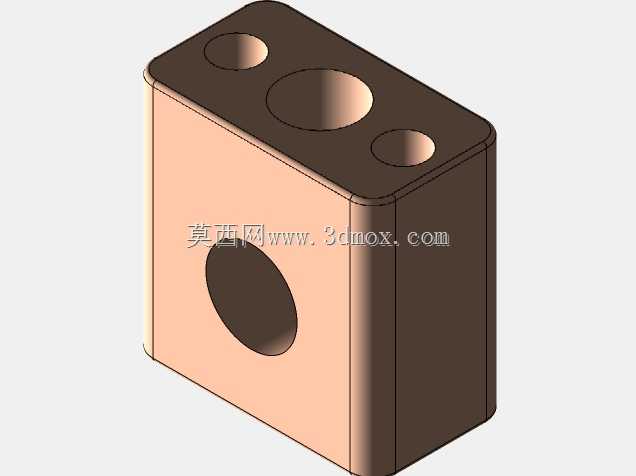

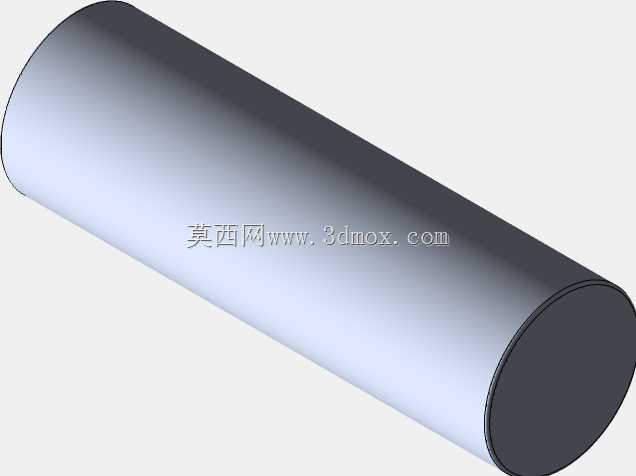

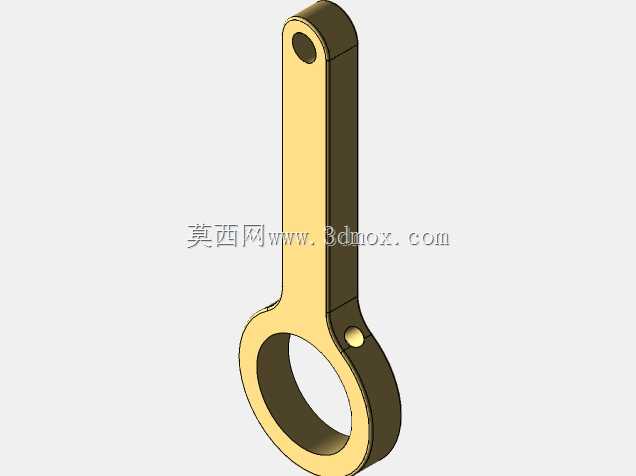

从结构细节来看,气缸体采用分体式加工设计,上下缸体通过螺栓连接,方便后期拆解维护活塞与密封件,活塞杆与气缸下端的密封部位设置了导向套,能够保证活塞杆往复运动的直线度,减少侧向偏磨,连杆采用对称式结构设计,大小端的连接部位都设置了润滑注油点,日常维护时可以直接加注润滑脂,减少运动部件的磨损。配气阀组的滑动阀芯与阀套采用精密间隙配合,能够在工作过程中根据曲柄的转动角度精准切换进排气方向,保证两个气缸交替做功,不会出现配气错乱导致的动力反转或者出力不足问题。整套结构没有冗余的装饰部件,所有结构都服务于动力输出与装配演示的功能,既可以作为实际小型船舶的动力装置使用,也可以作为机械装配教学的实操载体,帮助从业者掌握往复式动力机械的装配逻辑与结构原理。
