立式单缸斯特林热空气动力装置结构

　　这套立式单缸热空气动力装置的三维结构，核心围绕外燃式闭式循环的工作逻辑搭建，区别于传统内燃机依赖缸内燃油爆燃输出动力的形式，其做功过程完全依靠封闭腔体内空气受热膨胀、遇冷收缩的压差推动活塞往复，整套结构没有复杂的配气正时、喷油点火组件，运动部件的摩擦损耗控制在较低水平，常被用于热能转换原理的教学演示、小型低温余热回收场景的动力输出验证，也可作为低功率便携动力源适配小型科普展品、微型发电模组的动力端。

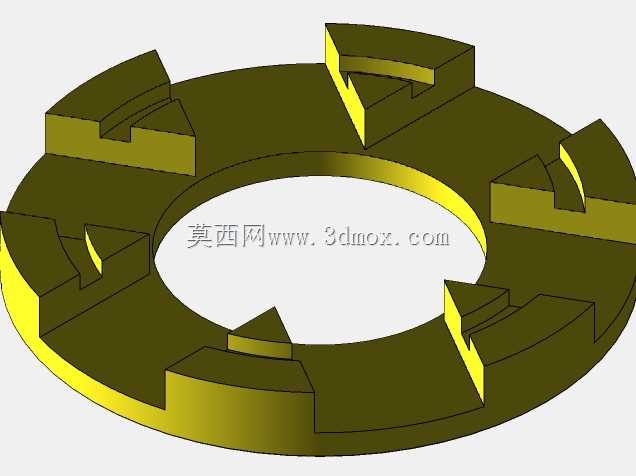

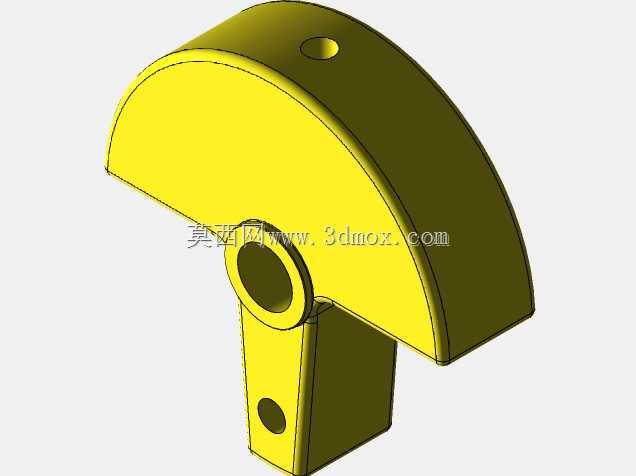

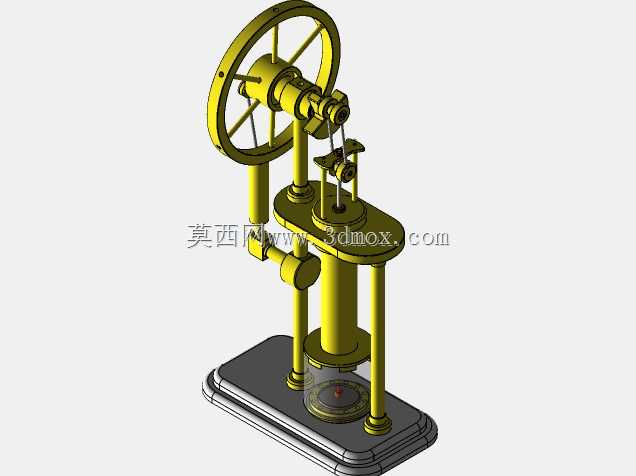

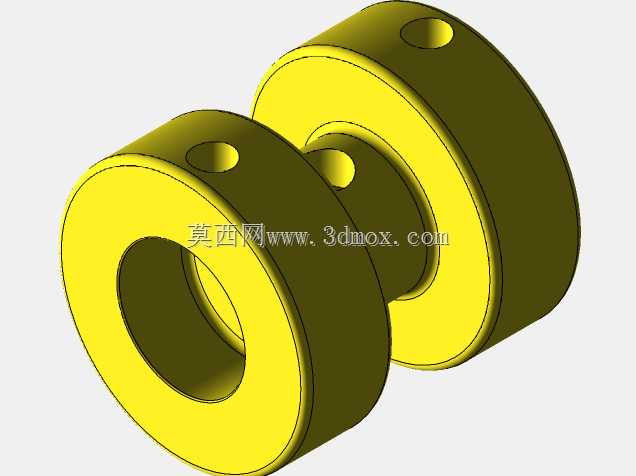

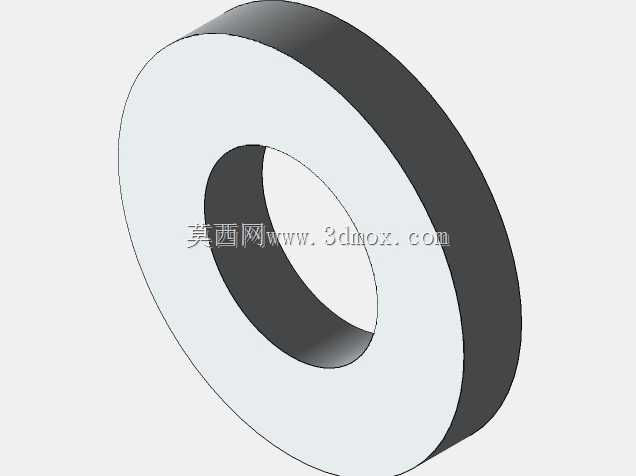

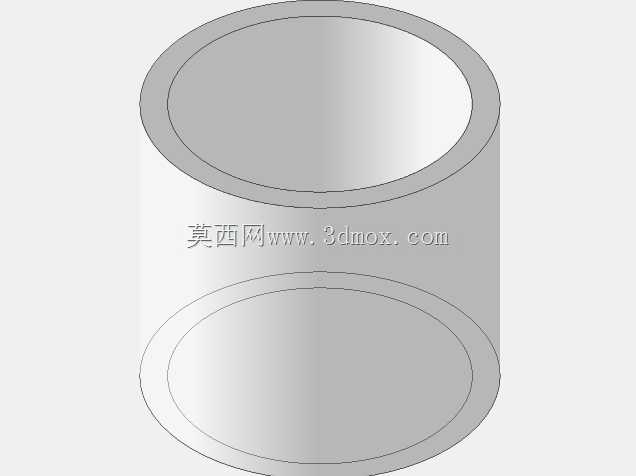

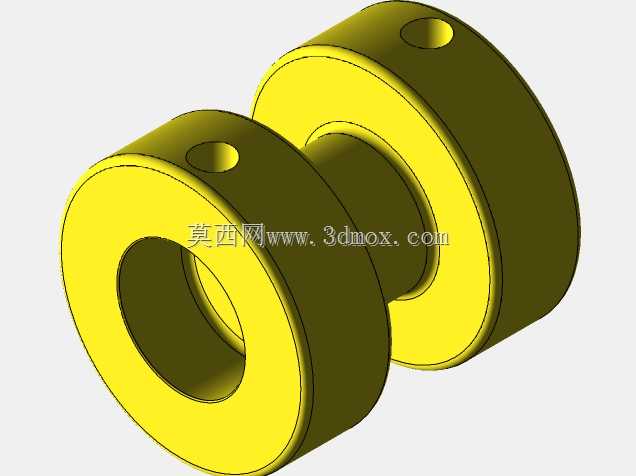

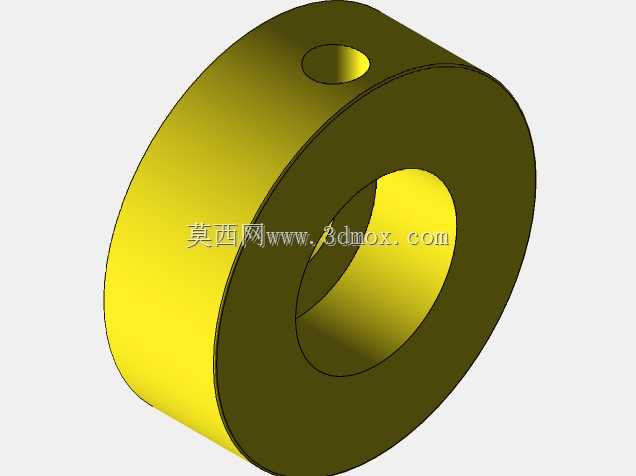

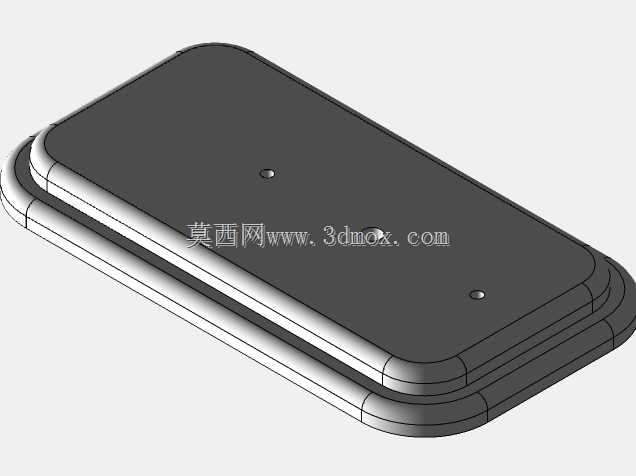

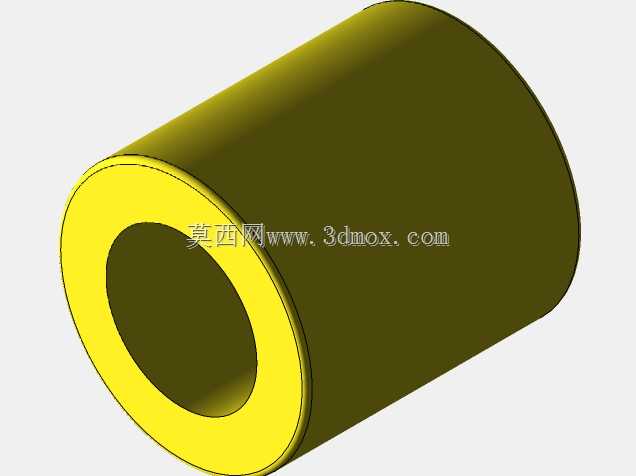

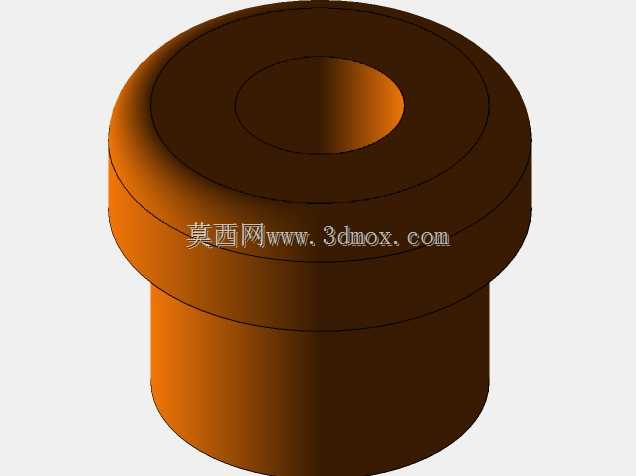

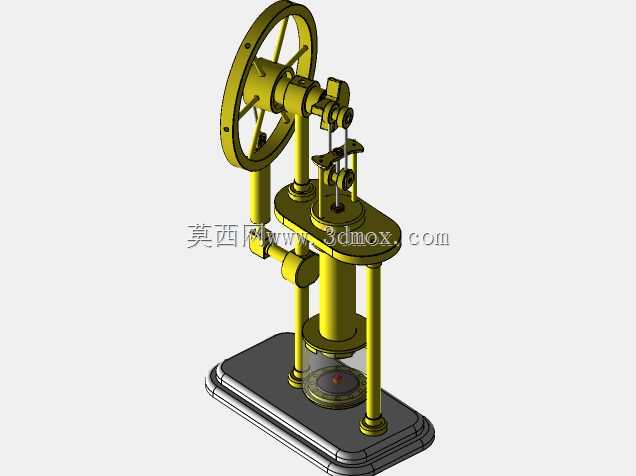

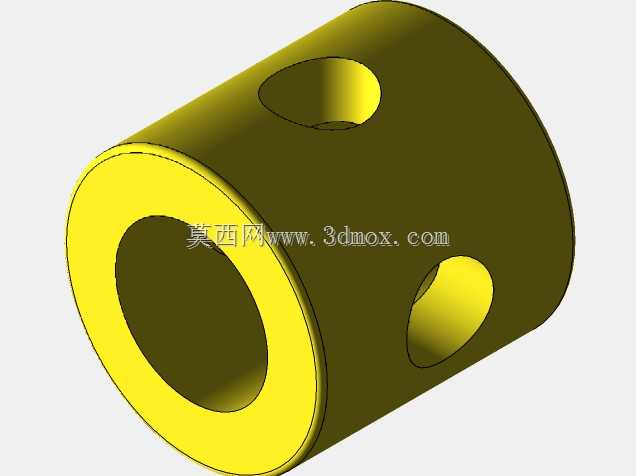

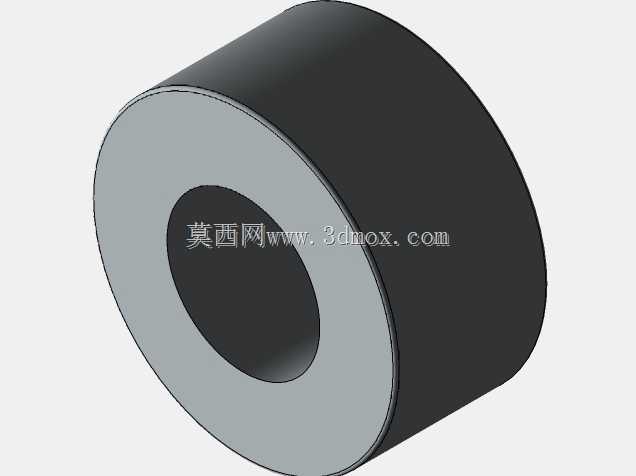

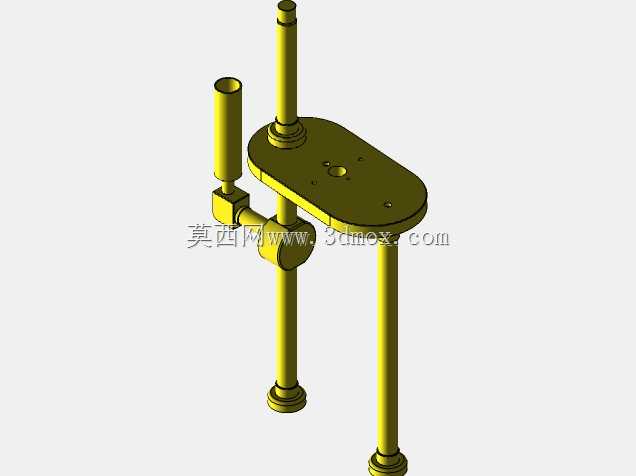

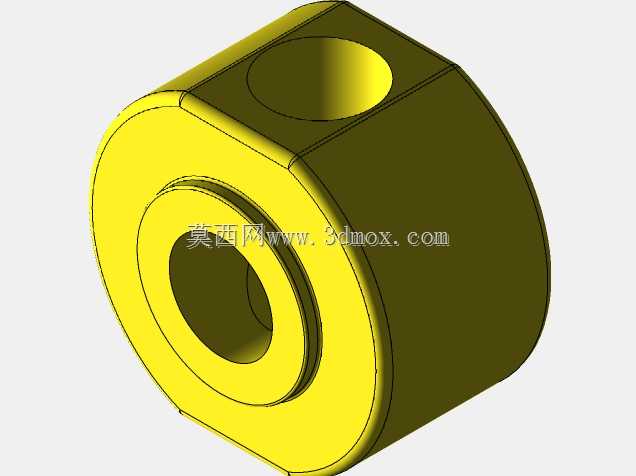

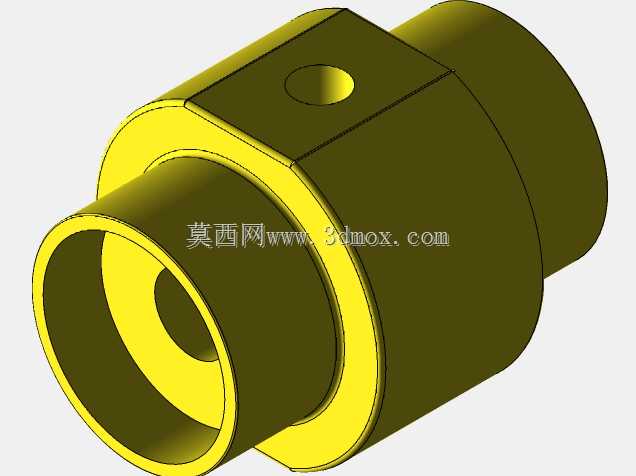

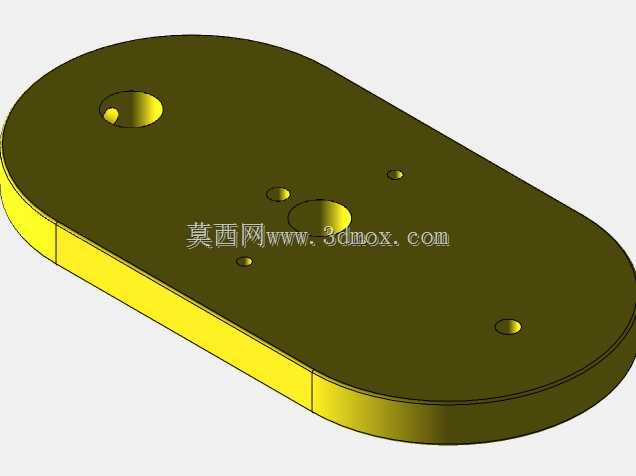

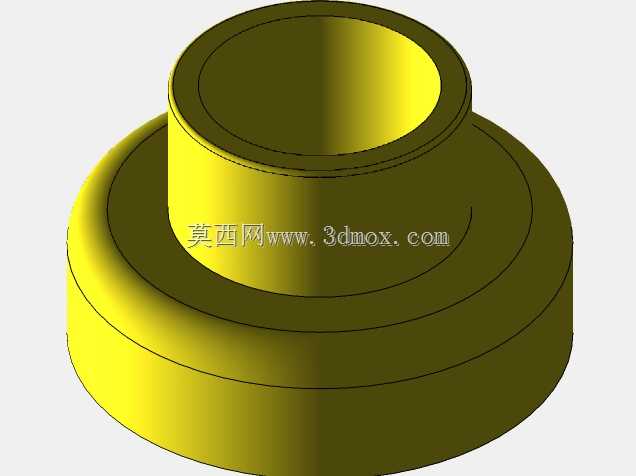

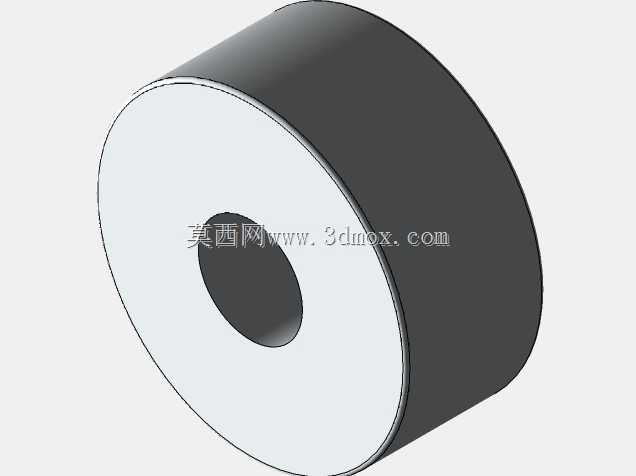

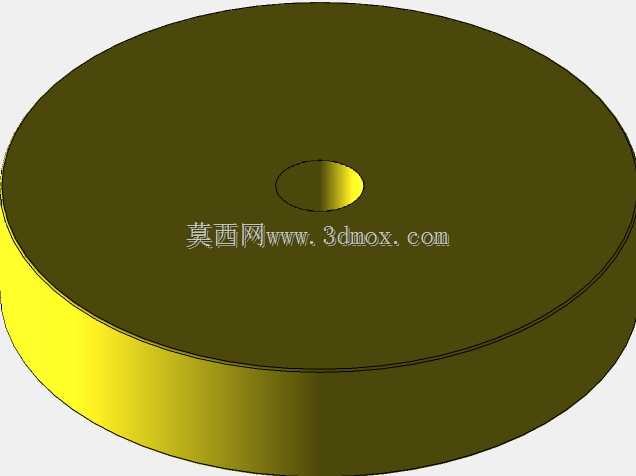

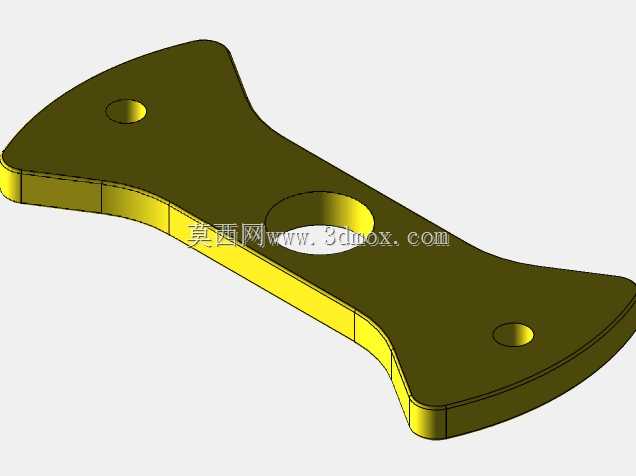

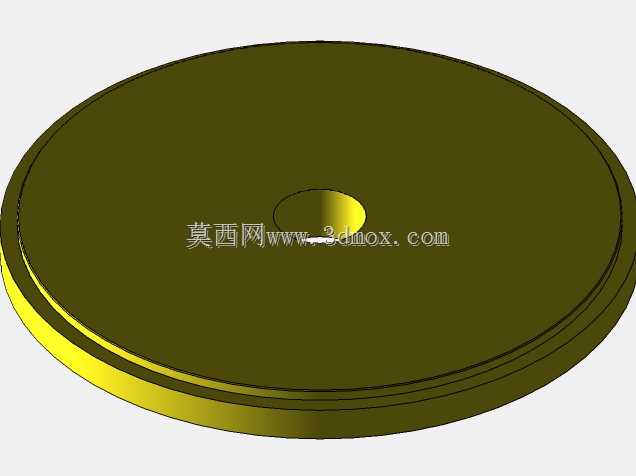

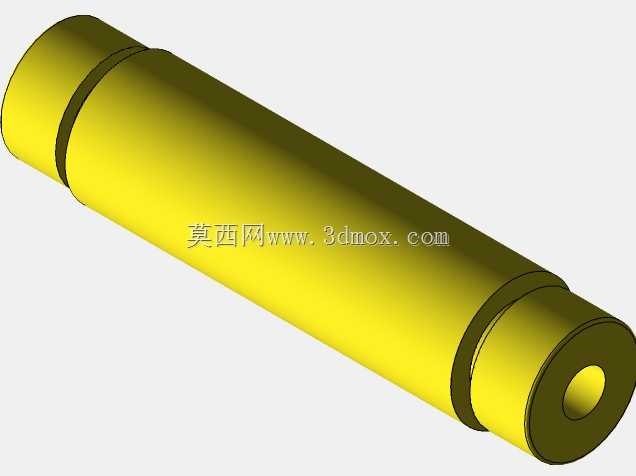

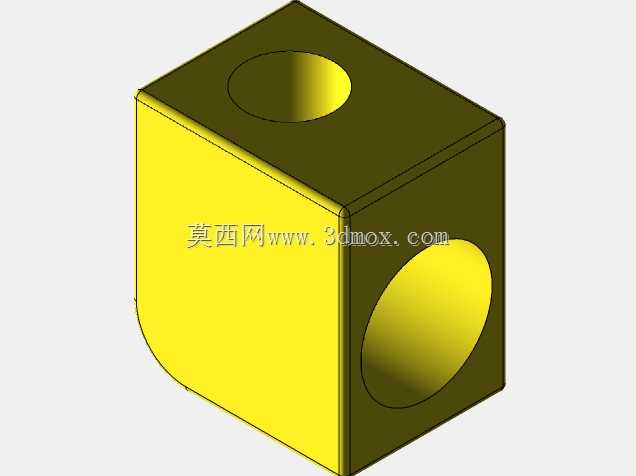

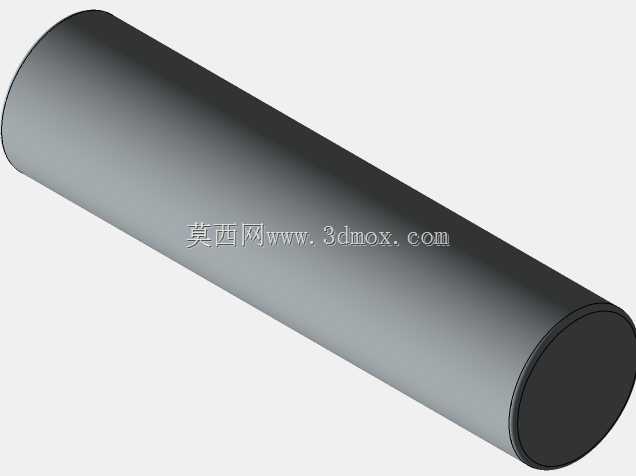

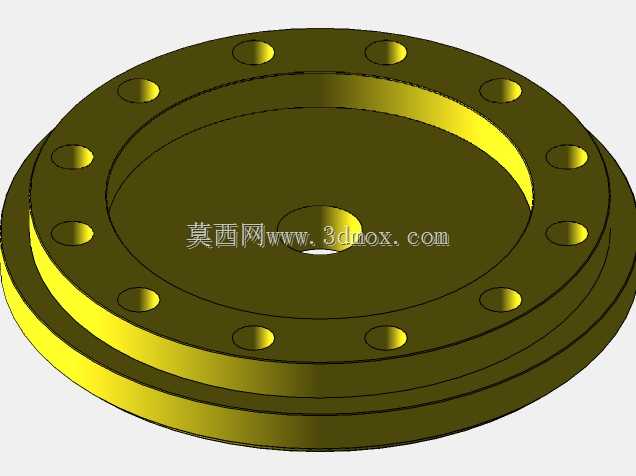

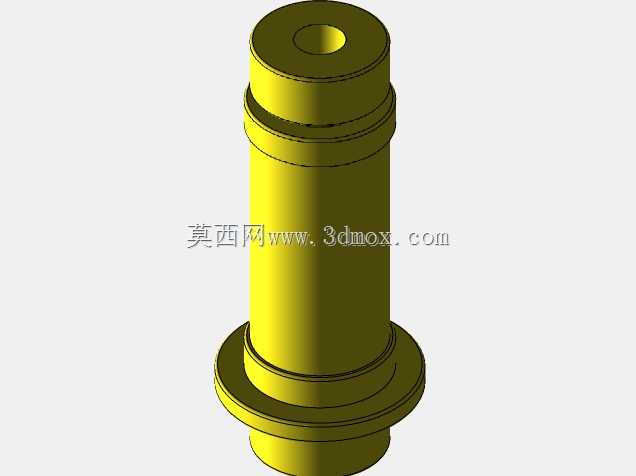

　　从结构布局来看，整套装置采用立式同轴排布，底部为带圆角的矩形安装基座，基座上方通过三根均布的立式立柱支撑上部的传动机架，既保证了整体支撑刚度，也预留了足够的操作与观察空间。下部的置换气缸采用透明可视化的缸套设计，可直接观察内部置换活塞的运动状态，缸套下端直接贴合热源放置区域，上端连通冷却换热段，冷热端的温差直接决定缸内空气的压差变化幅度，设计时特意缩短了冷热端之间的气流通道长度，减少流道阻力带来的能量损耗。上部的动力活塞与置换活塞通过错开相位的曲柄连杆机构连接，相位角设置在90度左右，保证置换活塞提前完成冷热端空气推送时，动力活塞能在压差峰值位置开始做功行程，避免运动干涉的同时最大化循环效率。

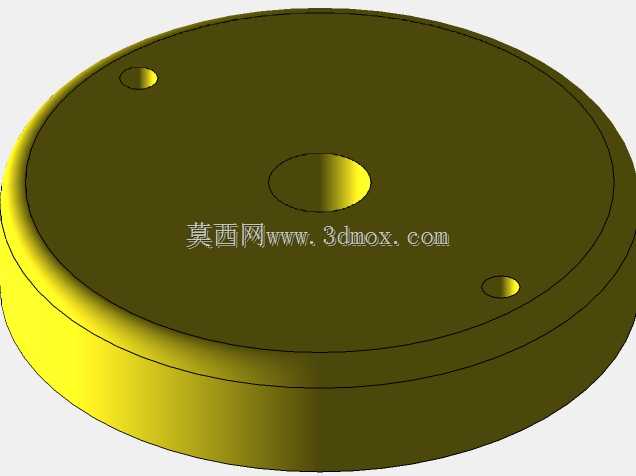

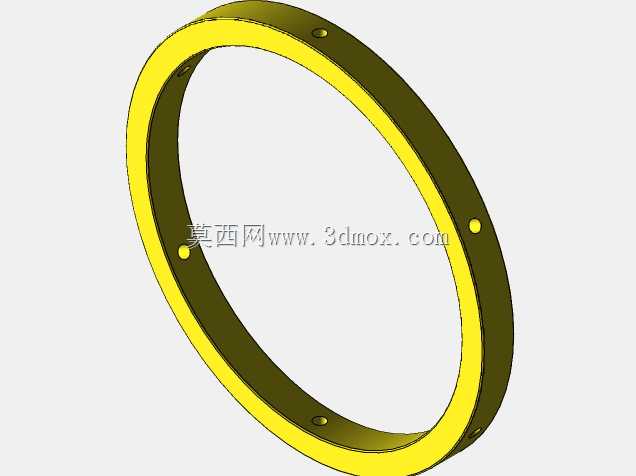

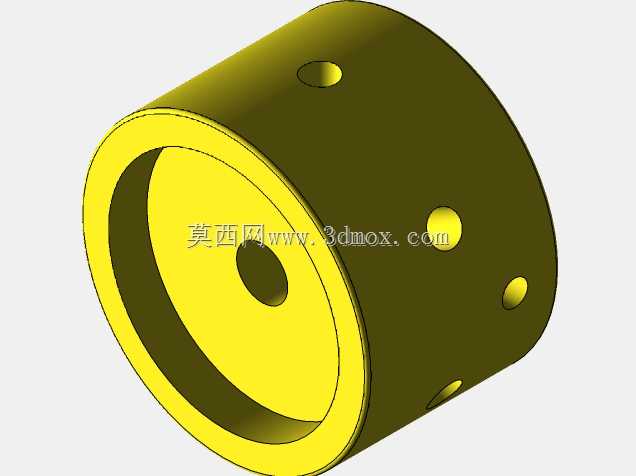

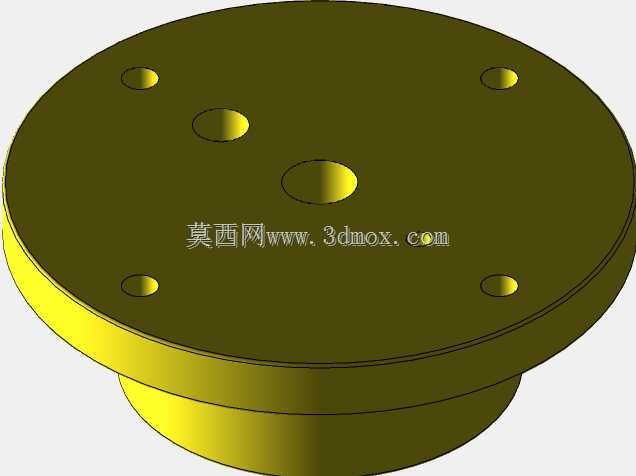

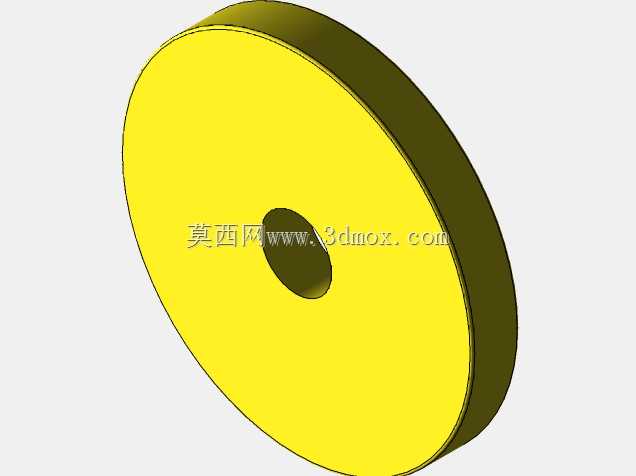

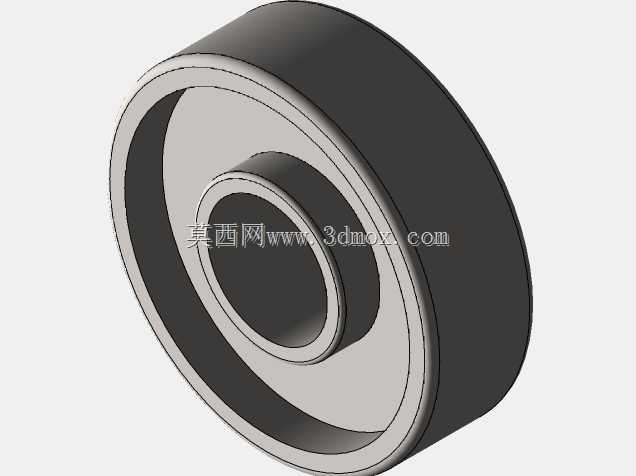

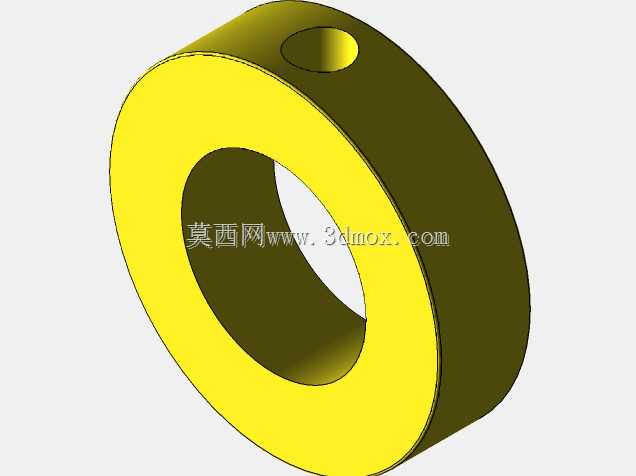

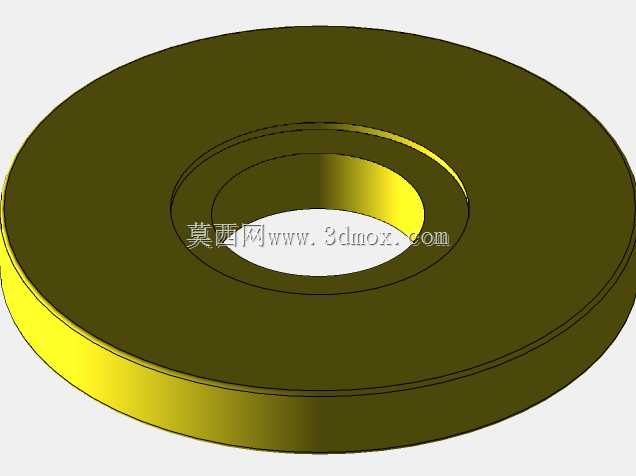

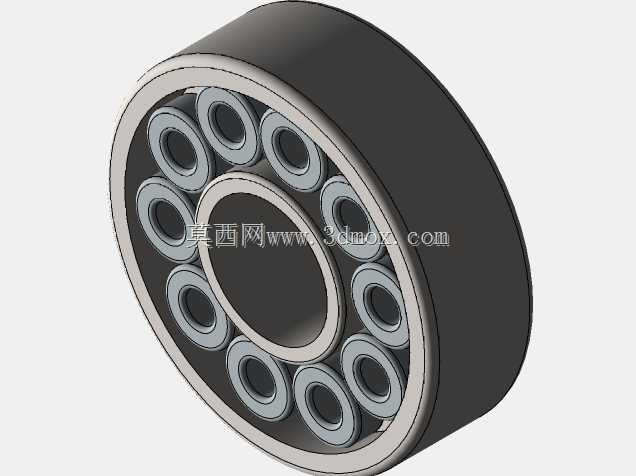

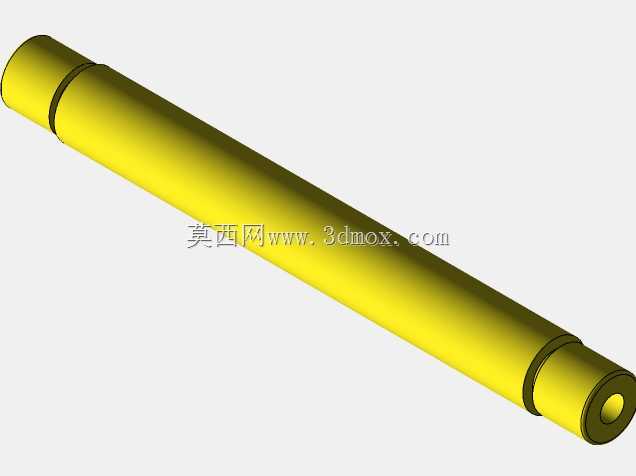

　　传动端的大直径飞轮安装在机架最上方的悬臂轴上，飞轮采用轮辐式镂空结构，在保证转动惯量满足储能需求的前提下尽可能降低自身重量，飞轮的轮缘位置做了加厚处理，可储存足够的动能带动整套机构越过上下止点，保证运转的连续性，飞轮轴端还预留了动力输出接口，可通过带轮、齿轮等传动副外接负载，适配不同的演示或动力输出需求。整套装置的安装边界以底部基座为基准，基座上预留了四个沉头安装孔，可直接通过螺栓固定在实验台架或热源支架上，安装时需要保证立柱的垂直度误差控制在0.1mm以内，避免活塞运动时出现偏磨导致卡滞；冷热端的安装位置需要严格对齐，置换活塞的行程要与缸套长度匹配，预留1-2mm的上下止点间隙，避免运动过程中活塞撞击缸盖或基座。

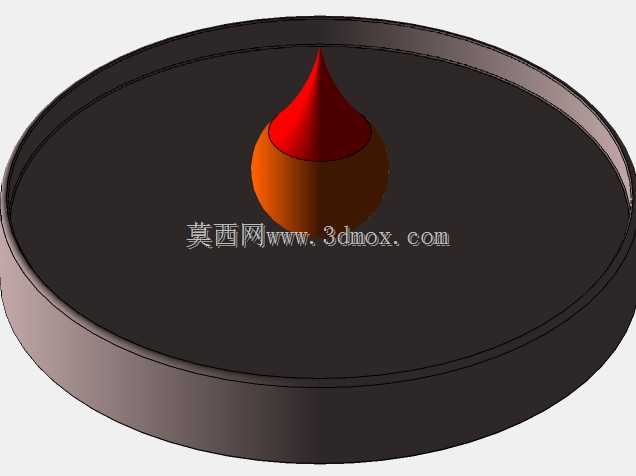

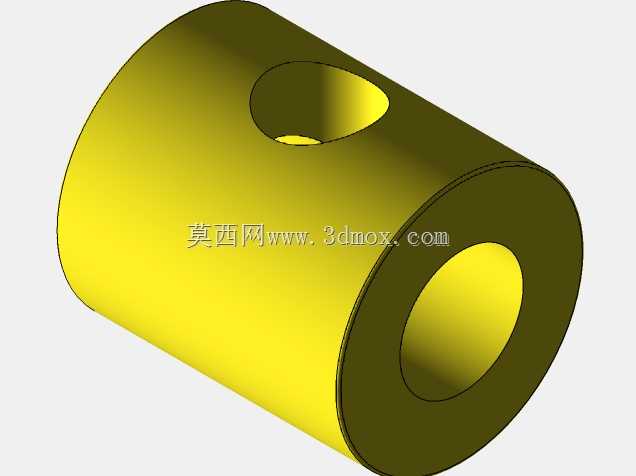

　　在实际应用场景中，这类小型热空气动力装置不需要特定的燃料输入，只要冷热端存在足够温差即可运转，可适配酒精灯、工业低温余热、太阳能聚光热源等多种加热形式，在科普教学场景中，透明缸套的设计可让观察者直观理解外燃循环的工作过程，相比平面原理图更具实操演示价值；在小型余热回收场景中，可将其安装在工业设备的散热端，将原本废弃的低品位热能转换为旋转机械能，带动小型风扇、微型发电机工作，实现零散能量的回收利用。设计过程中对各运动副的配合间隙做了针对性优化，活塞与缸套之间采用小间隙配合，既保证密封性能减少气体泄漏，又不会因为间隙过小导致热胀冷缩后出现卡滞；连杆两端的铰接处采用销轴连接，预留了微小的活动间隙补偿加工与装配误差，降低了零件的加工精度要求，也让后期维护拆装更加便捷。整套结构没有易损的高压密封件、点火组件，长期运转的可靠性更高，日常维护仅需要定期在铰接位置添加少量润滑脂即可，不需要复杂的保养流程。
