双作用摆动式蒸汽机结构三维设计

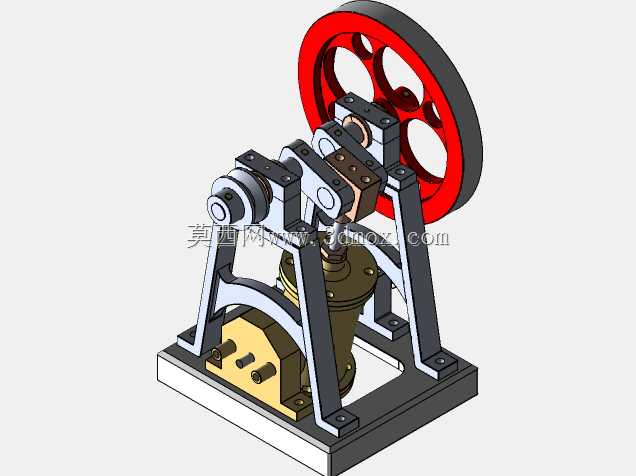

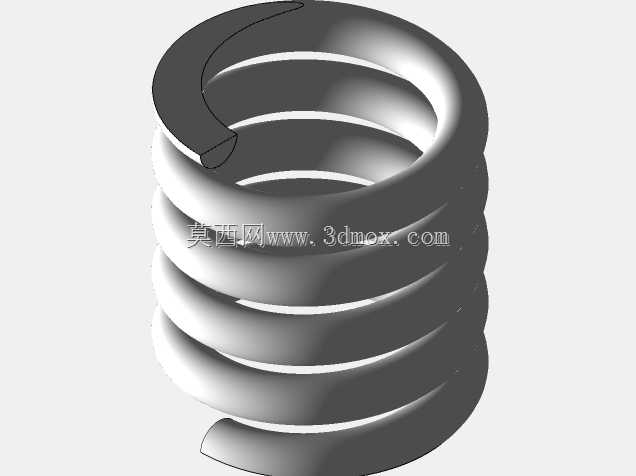

　　这款双作用摆动式蒸汽机的三维结构设计，完整还原了这类小型往复式动力机械的核心传动与配气逻辑，在小型动力演示、教学实训、复古动力装置改装场景中有着较高的参考价值。不同于传统固定式气缸的蒸汽机结构，该设计采用摆动式气缸布局，气缸本体可绕底部铰接轴随活塞运动小幅摆动，省去了复杂的十字头与外置配气滑阀传动结构，整体结构更为紧凑，零件数量更少，加工装配难度更低，适合小型化动力输出场景使用。

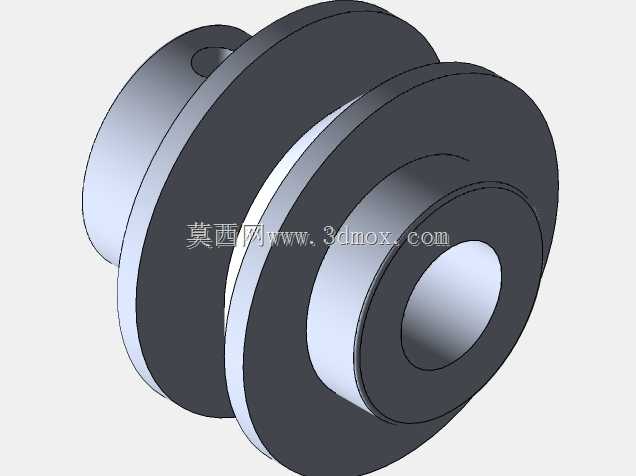

　　从实际功能层面看，该设备依靠蒸汽在气缸活塞两侧交替进排汽推动活塞往复运动，活塞通过铰接的连杆直接将动力传递至曲轴，曲轴带动端部的大直径飞轮储存转动惯量，克服活塞往复运动的死点问题，输出平稳的旋转动力。双作用的结构设计意味着活塞的两个行程都能对外输出动力，相比单作用蒸汽机，相同气缸容积下动力输出效率提升近一倍，扭矩波动更小，在低转速工况下也能维持稳定的动力输出，可直接连接小型发电机、水泵、传动带轮等负载，适配小型科普展示装置、复古动力模型、实验教学台架的动力需求。

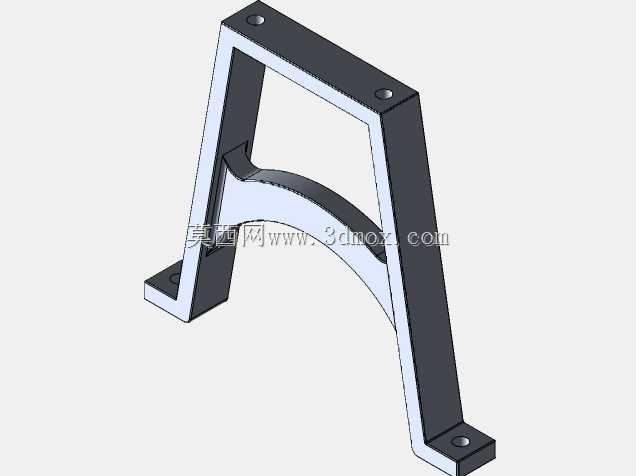

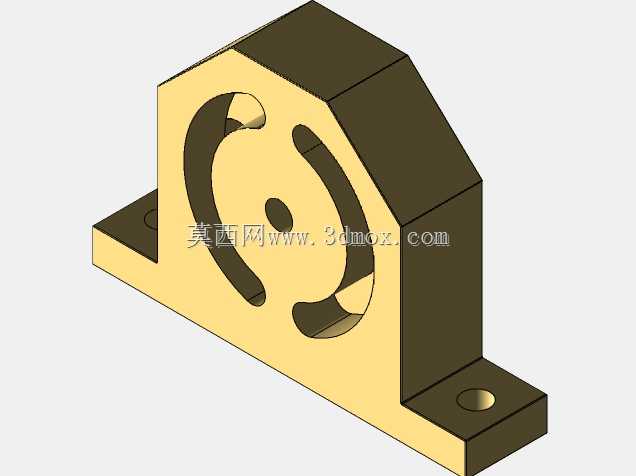

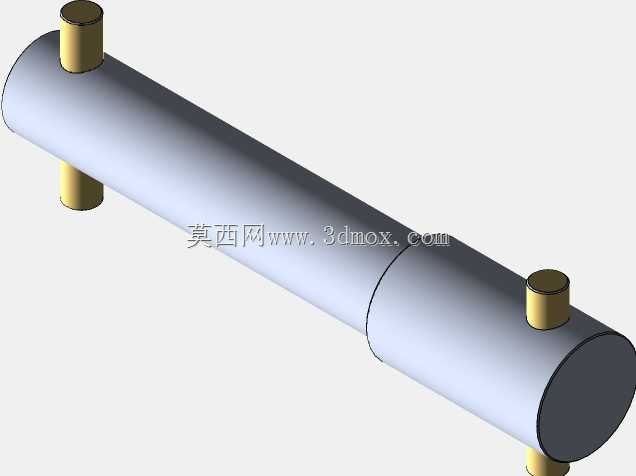

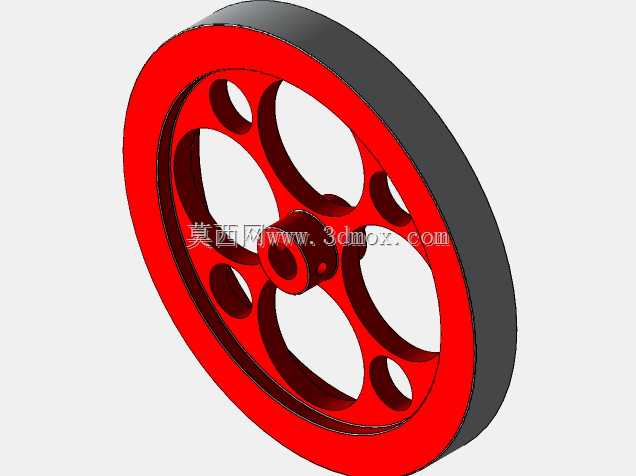

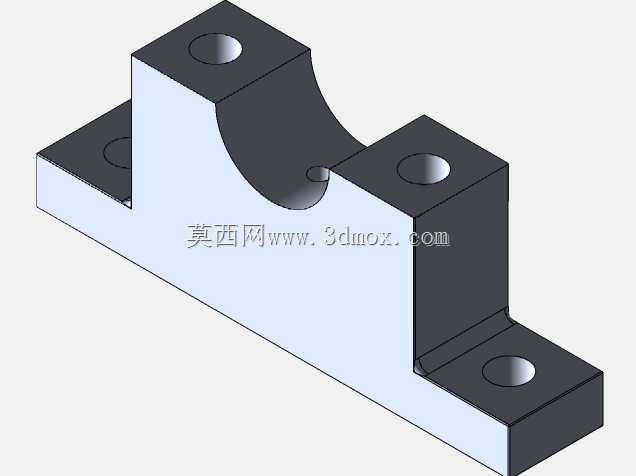

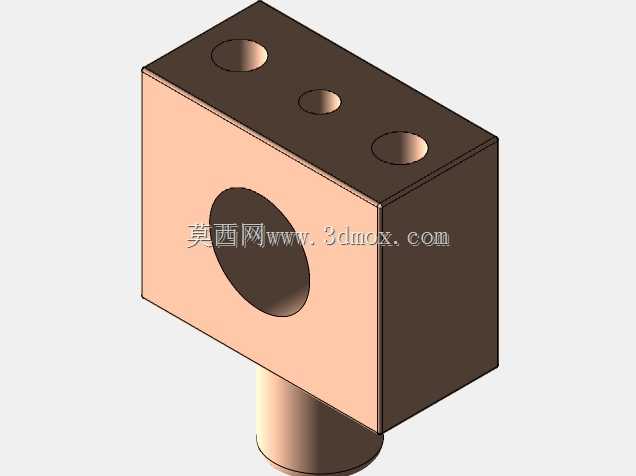

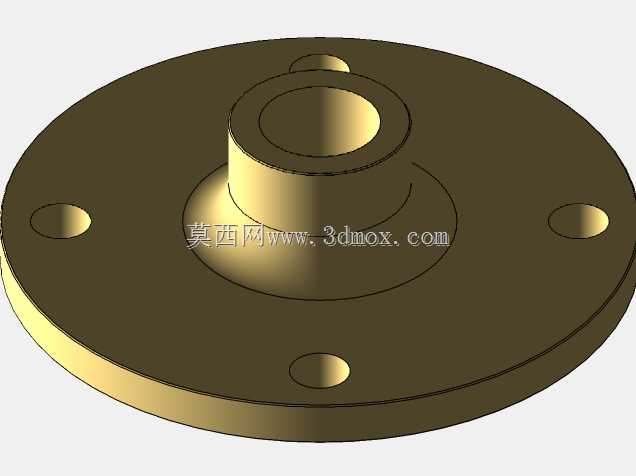

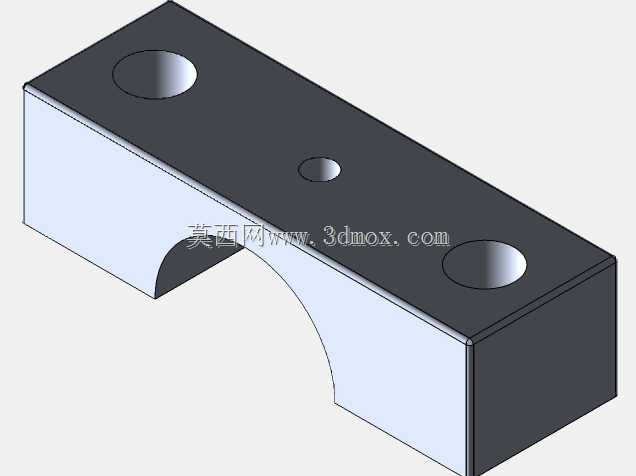

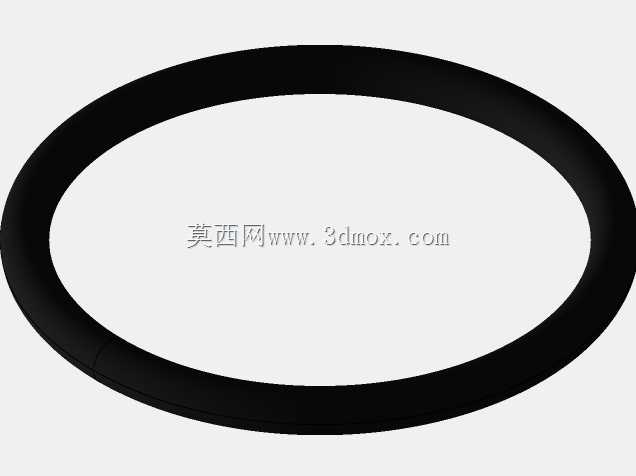

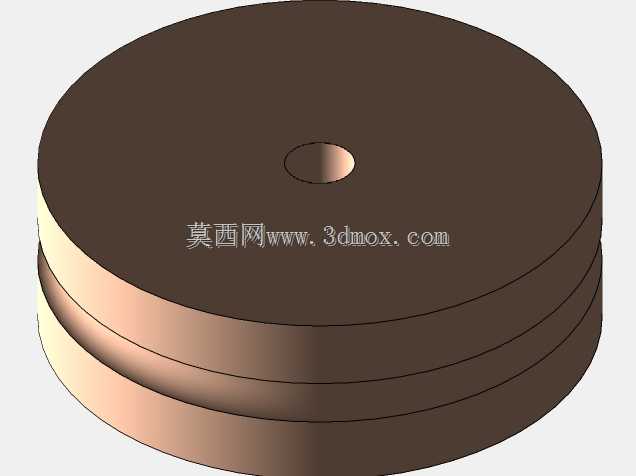

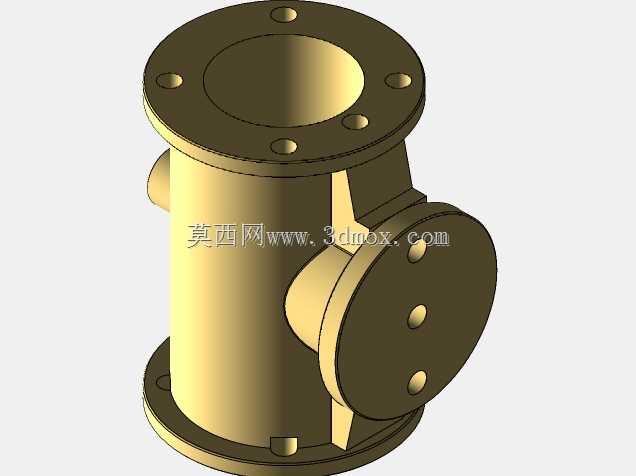

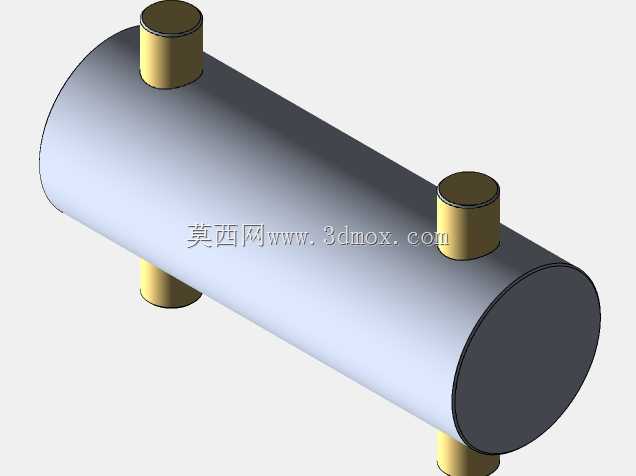

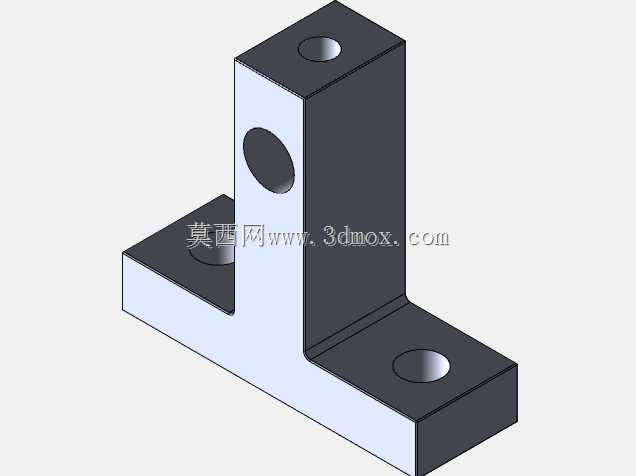

　　设计过程中，首先围绕摆动气缸的密封与铰接可靠性做了结构优化：气缸与底座的铰接位置采用同轴定位结构，保证气缸摆动过程中进排汽通道的对位精度，避免蒸汽泄漏；活塞与气缸内壁的配合间隙按照常规低压蒸汽工况预留了合理的膨胀与润滑空间，活塞环槽的尺寸适配常见的密封环规格，降低后期零件替换的难度。曲轴部分采用偏心轴结构，两个支撑轴承座直接固定在立式机架上，机架采用三角支撑的框架结构，兼顾刚性与轻量化，大尺寸飞轮通过键连接固定在曲轴输出端，飞轮轮缘做了加厚处理，提升转动惯量储备，保证设备在单缸做功的间隔期仍能维持稳定转速，不会出现卡顿或反转问题。

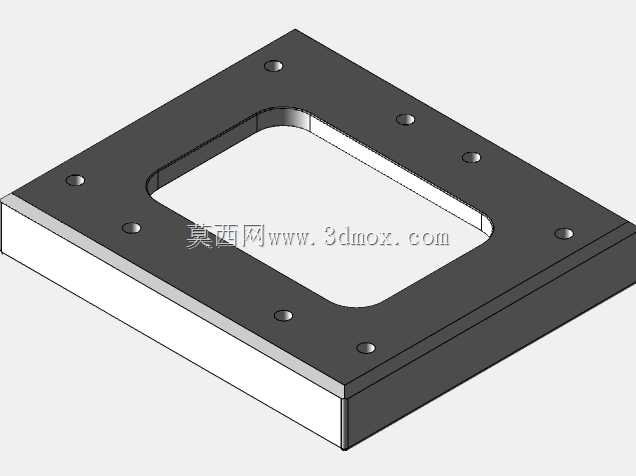

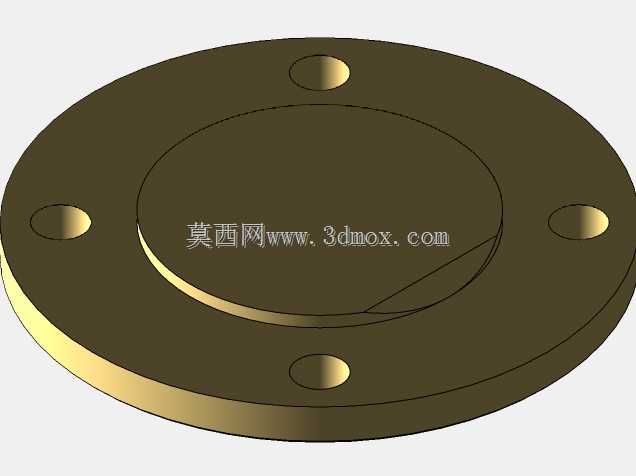

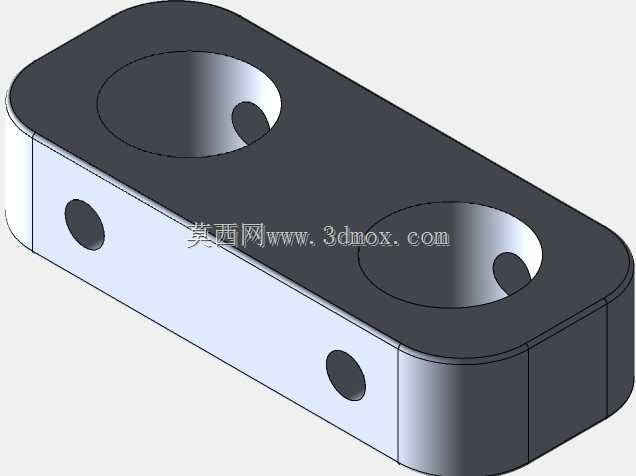

　　安装边界方面，整套设备采用方形铸铁式底座设计，底座上预留了四个对称的安装通孔，可通过螺栓直接固定在安装平台或设备机架上，底座的平面度要求在常规机械安装的公差范围内，不需要额外做复杂的找平处理。整体外形的长宽高比例经过优化，横向尺寸以飞轮直径为边界，飞轮外侧预留了足够的安全间隙，避免转动过程中与周边部件发生干涉；立式机架的高度控制在合理范围内，重心落在底座支撑面的中心区域，设备高速运转时的振动更小，不需要额外加装厚重的减震基础。配气接口设置在气缸摆动铰接端的侧面，接口尺寸适配常规的低压蒸汽管路，管路走线不会与摆动的气缸、运动的连杆发生干涉，日常维护时可直接拆卸气缸侧盖检查活塞与密封件状态，不需要完全拆解整机的传动结构。

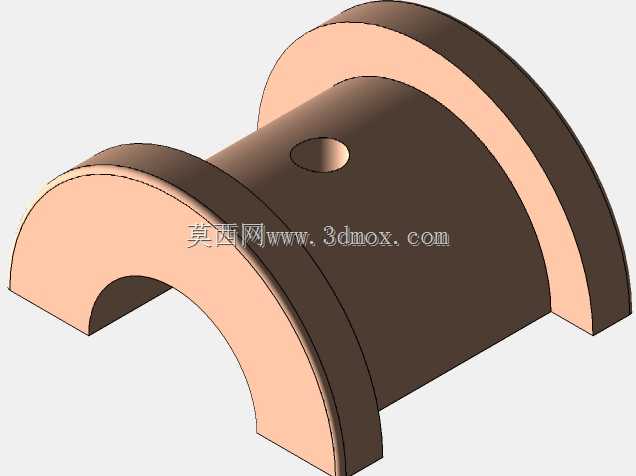

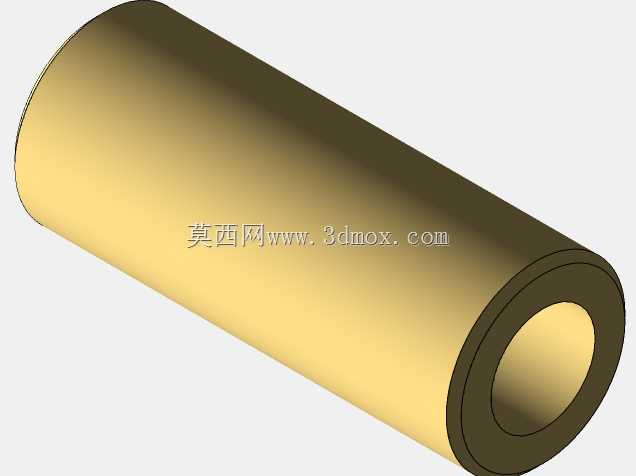

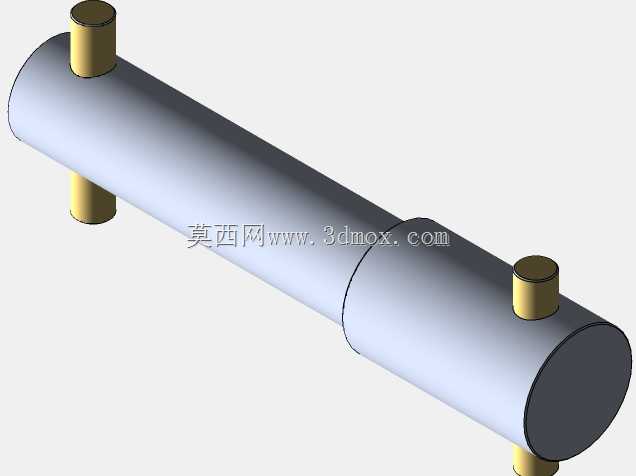

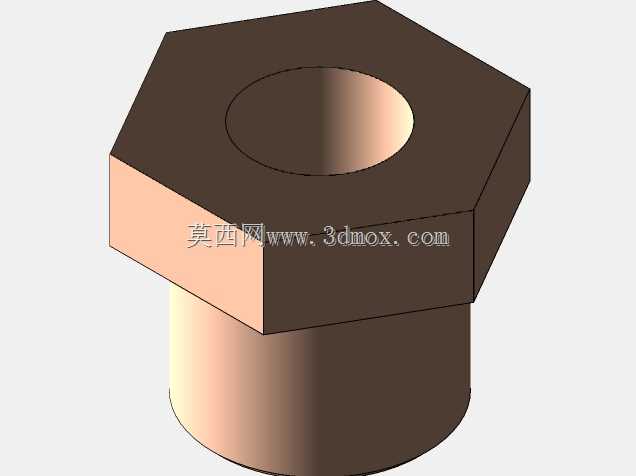

　　从结构设计的细节来看，连杆两端的铰接孔都做了衬套安装位，可加装铜质衬套降低铰接位置的磨损，延长设备的使用寿命；所有受力部位的连接螺栓都按照载荷大小匹配了对应规格，机架与底座的连接位置做了加强筋处理，避免长期往复载荷下出现结构变形。这类摆动式双作用蒸汽机虽然在现代工业大动力场景中已被内燃机、电机取代，但在科普教学、复古动力爱好、小型低压余热回收发电场景中，依然有其独特的应用价值，该三维模型完整还原了所有零件的配合关系与装配逻辑，可直接用于结构分析、运动仿真、零件加工出图的参考，也可作为同类小型往复式动力机械结构设计的参照蓝本，帮助设计人员快速理解摆动气缸配气、曲柄连杆传动、飞轮稳速这类经典机械结构的实际应用方式，规避装配干涉、结构刚性不足、运动死点这类常见的设计问题。
