45度单缸摆动式蒸汽机结构设计

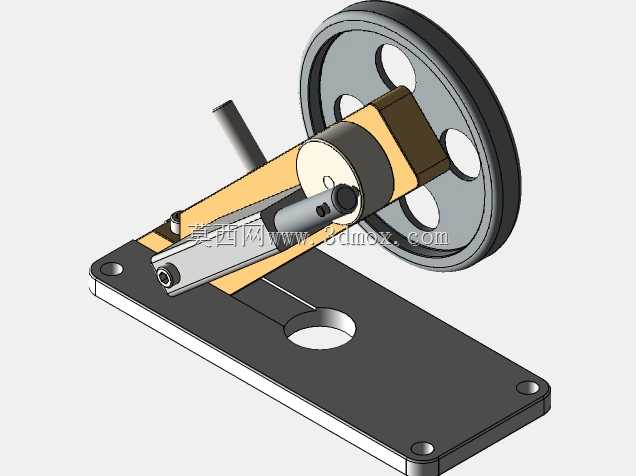

　　这款45度单缸摆动式蒸汽机的结构设计，核心围绕小功率热动演示与小型动力输出场景展开，在教学教具制作、小型复古动力装置改装、热能动力原理验证等场景中具备较高的参考价值。从实际功能来看，该装置通过蒸汽介质进入摆动式气缸后推动活塞做往复直线运动，再通过连杆机构将直线运动转化为带轮的旋转运动，最终实现热能向旋转机械能的转换，可直接为小型负载提供低转速大扭矩的动力输出，适配对转速要求不高、需要直观展示热机工作过程的应用场景。

　　设计思路上，这款结构没有采用传统蒸汽机的固定气缸配气结构，而是将气缸设置为可绕固定销轴做45度范围内摆动的形式，省去了复杂的外置配气阀组，依靠气缸摆动过程中与底座气道的对位变化自动完成进排气切换，大幅简化了整体结构的零件数量，降低了加工与装配的难度。气缸与活塞的配合间隙经过优化，既保证活塞运动过程中的密封性能减少蒸汽泄漏，又避免间隙过小导致运动卡滞；连杆两端分别与活塞销、带轮偏心曲柄销铰接，铰接位置的公差配合选用间隙配合，保证运动传递过程中无死点，在带轮初始位置设置合理的偏心距，确保装置启动时无需额外盘车即可顺利进入工作循环。

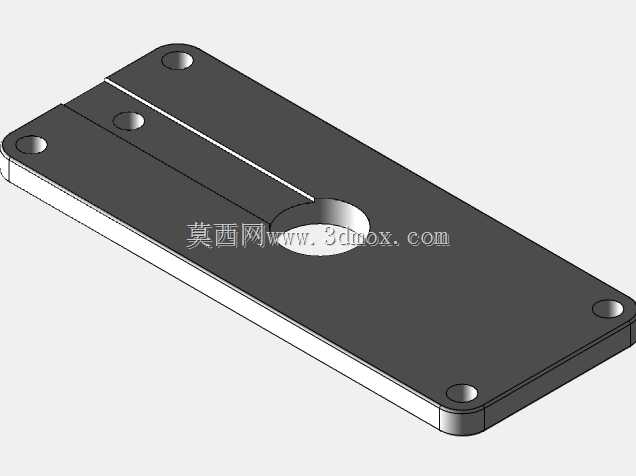

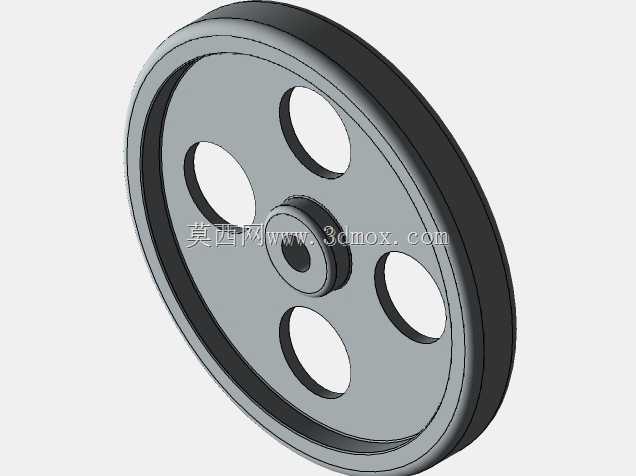

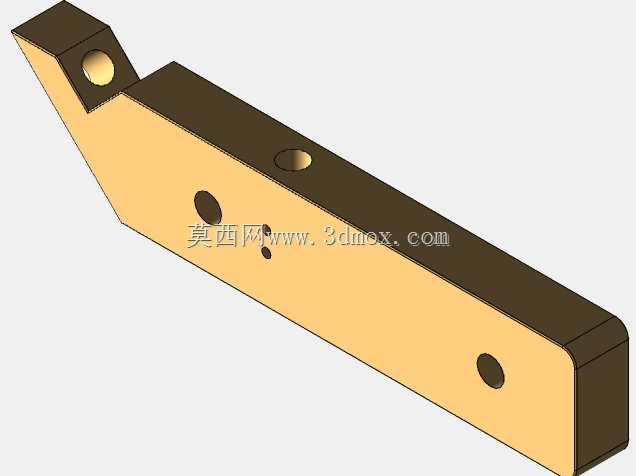

　　从安装边界来看，装置整体采用平板式安装底座，底座上预留了两个对称的安装固定孔，可直接通过螺栓固定在安装台面或者支架上，底座中部开设的镂空孔用于避让运动过程中的连杆部件，避免运动干涉。整体结构的外形尺寸紧凑，横向长度控制在可适配小型桌面安装的范围，纵向高度以带轮顶端为最高边界，安装时需要在带轮外侧预留不小于带轮半径的操作空间，方便后期维护时调整带轮张紧度或者检查铰接点的润滑情况。带轮采用辐板式镂空结构，既减轻了整体旋转部件的重量，降低了启动所需的最小蒸汽压力，又可以通过镂空位置观察内部曲柄的运动状态，方便调试时判断机构运行是否顺畅。

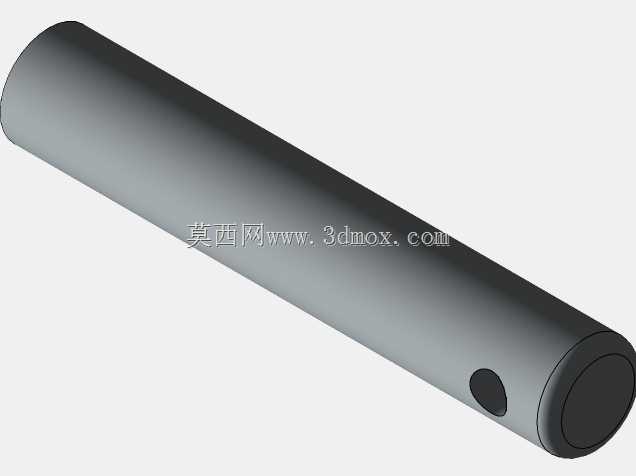

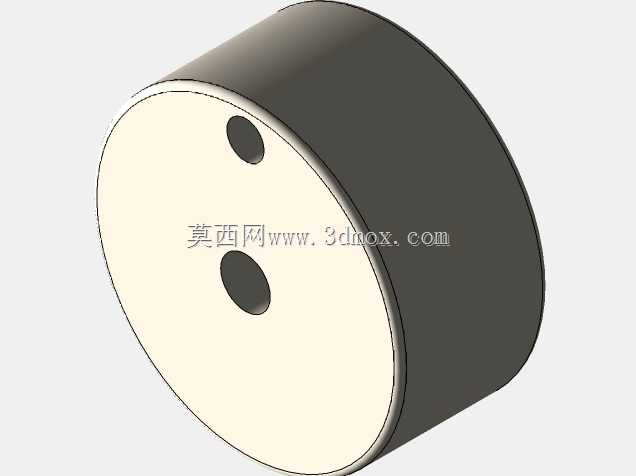

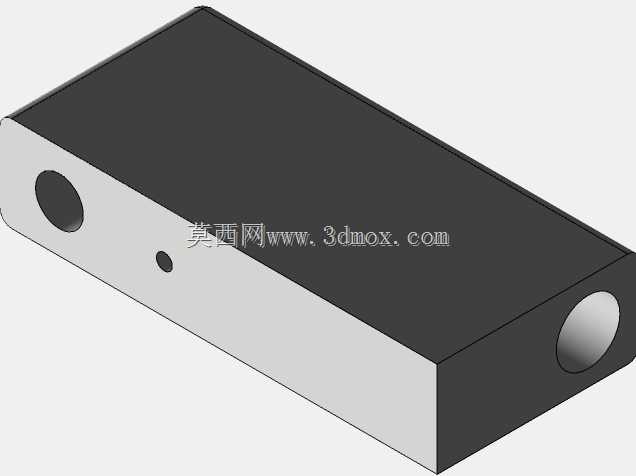

　　在结构细节处理上，摆动气缸的铰接销轴设置在气缸侧部靠近进气端的位置，销轴与底座支架的配合处设置了耐磨衬套，长期往复摆动过程中可减少销轴与支架的磨损，延长装置的使用寿命；活塞端部的密封槽可适配耐高温密封圈，在通入高温蒸汽时保证密封可靠性；带轮与主轴之间采用平键连接传递扭矩，避免带轮负载转动时出现打滑空转的情况。整个机构的运动部件全部做了运动干涉校验，气缸摆动到两个极限位置时，与底座、连杆之间均预留了足够的安全间隙，不会出现零件碰撞的问题。对于三维建模从业者而言，这款模型的结构完整还原了摆动式蒸汽机的运动逻辑，可直接用于运动仿真分析，验证不同蒸汽压力、不同曲柄偏心距下的输出转速与扭矩变化，也可作为小型热机类产品结构设计的参考蓝本，在其基础上调整气缸摆角、缸径、曲柄半径等参数，即可衍生出不同功率等级的同类型蒸汽机结构。
