单缸立式小型蒸汽发生装置结构设计

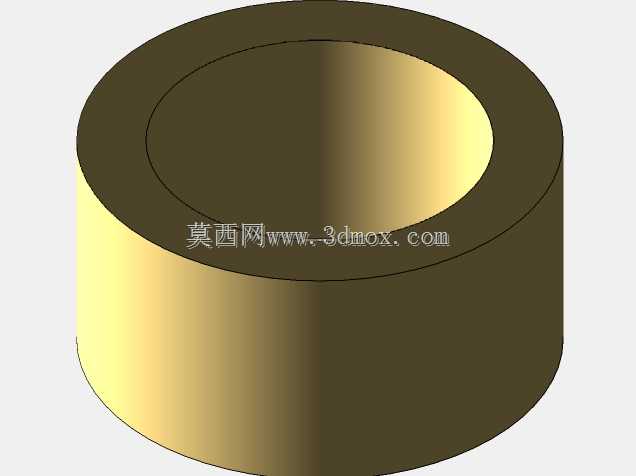

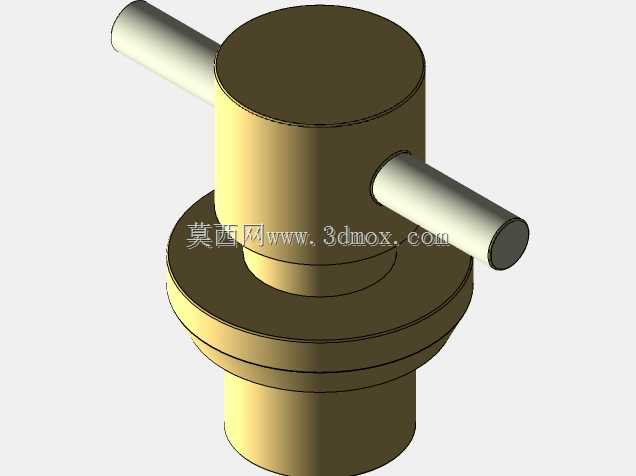

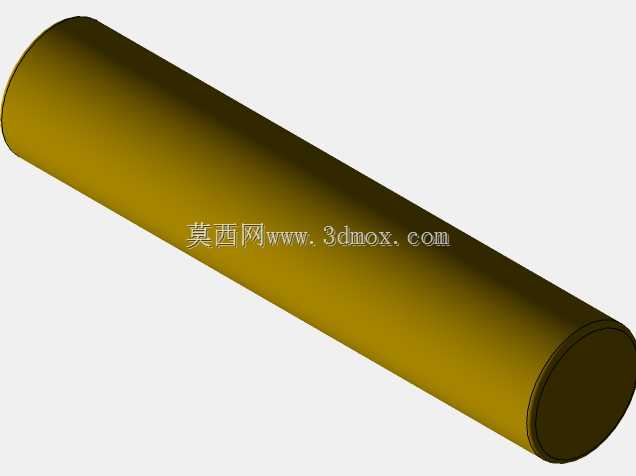

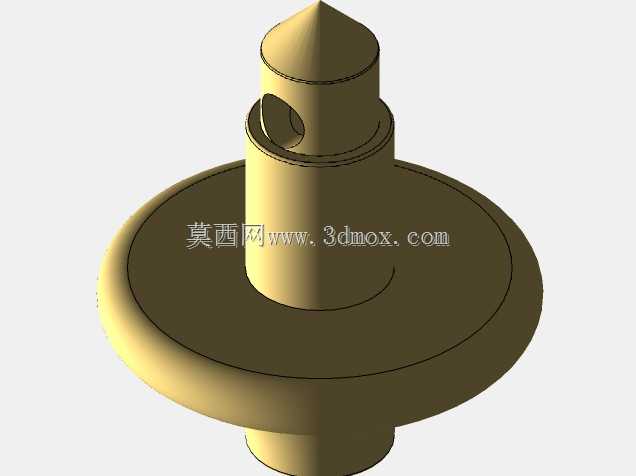

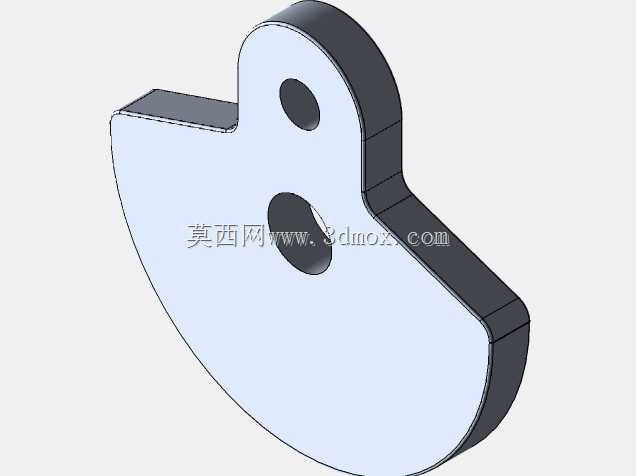

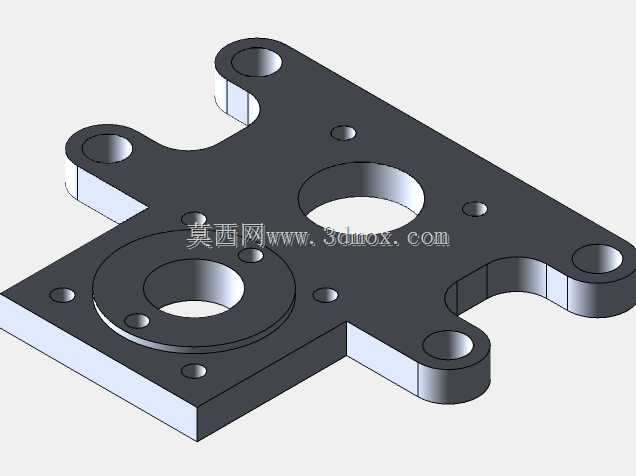

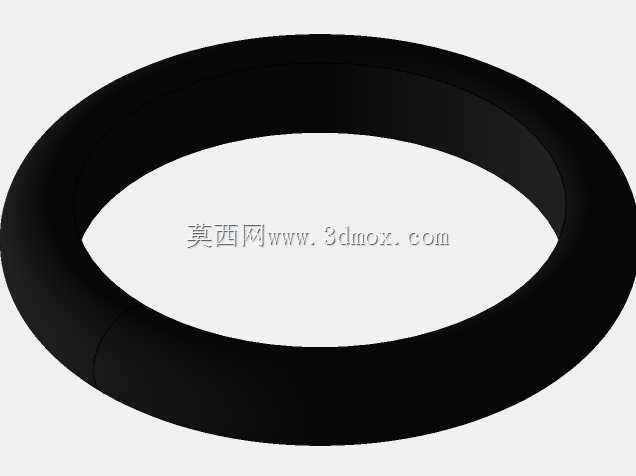

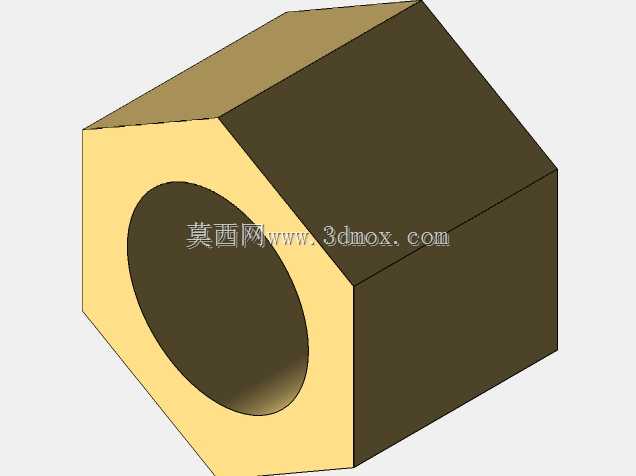

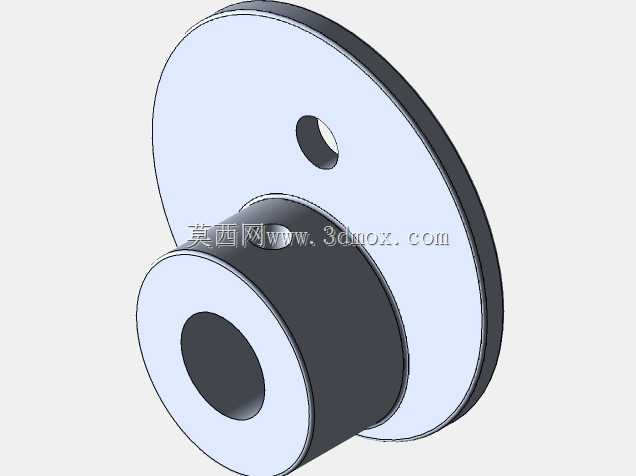

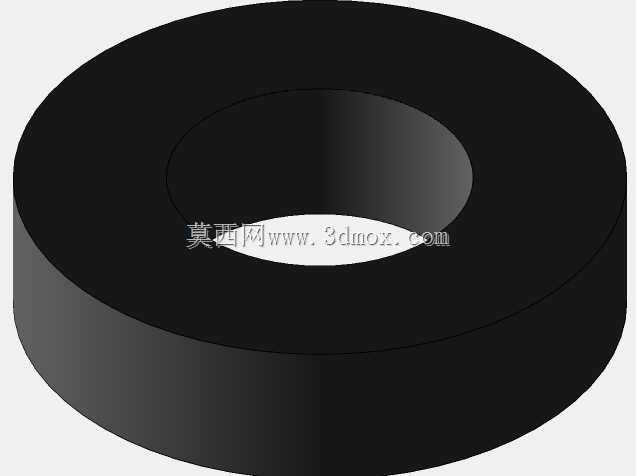

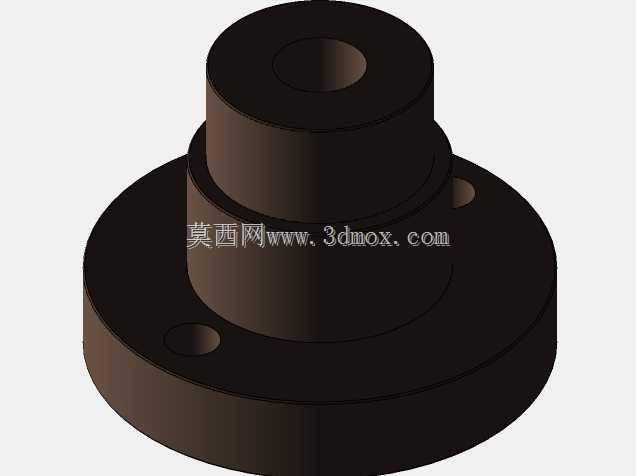

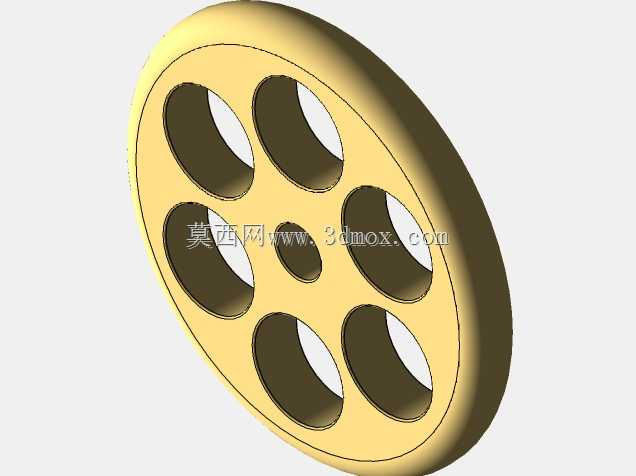

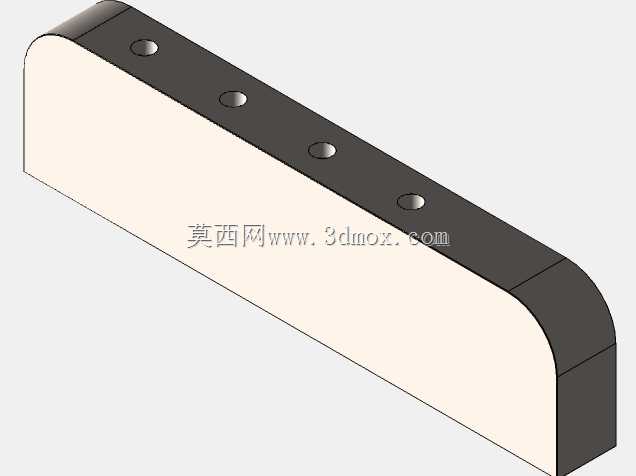

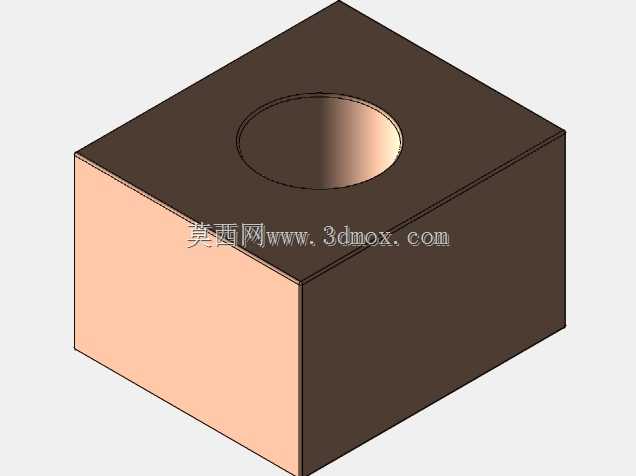

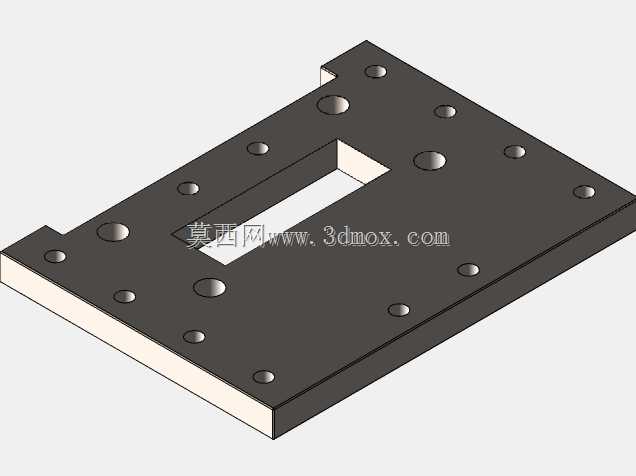

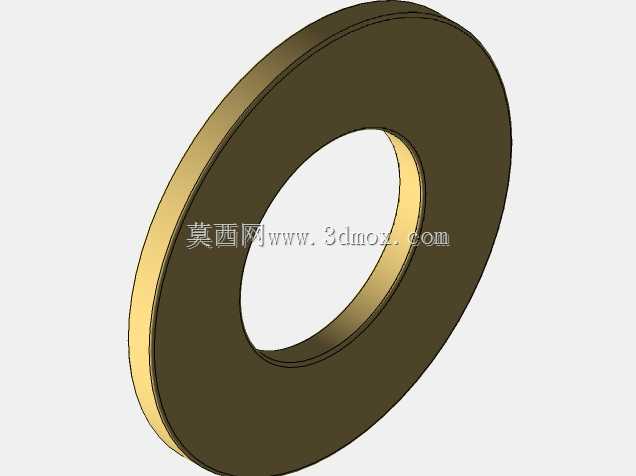

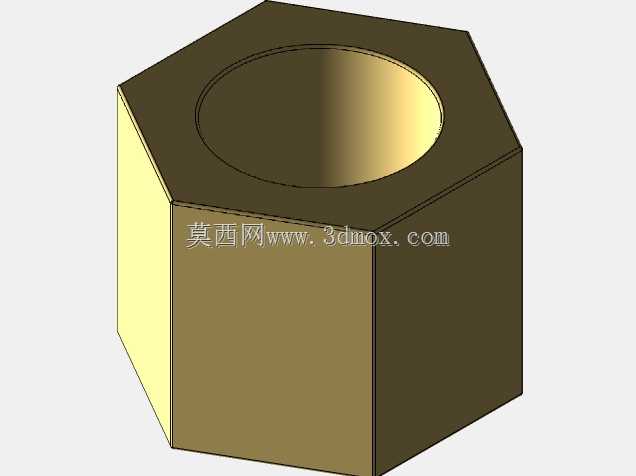

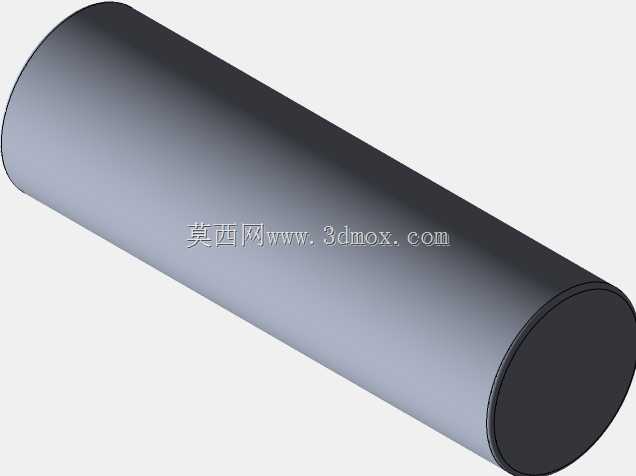

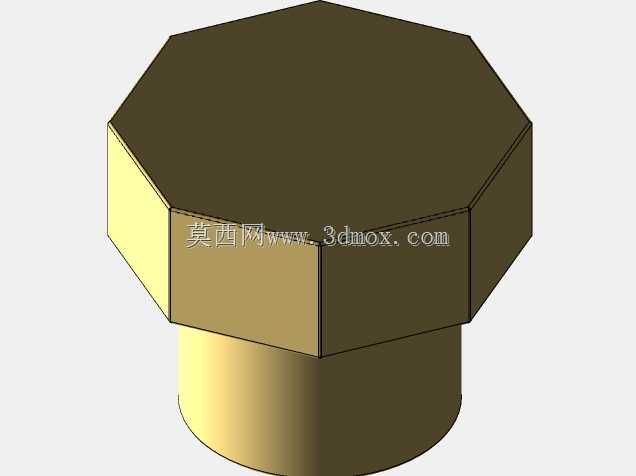

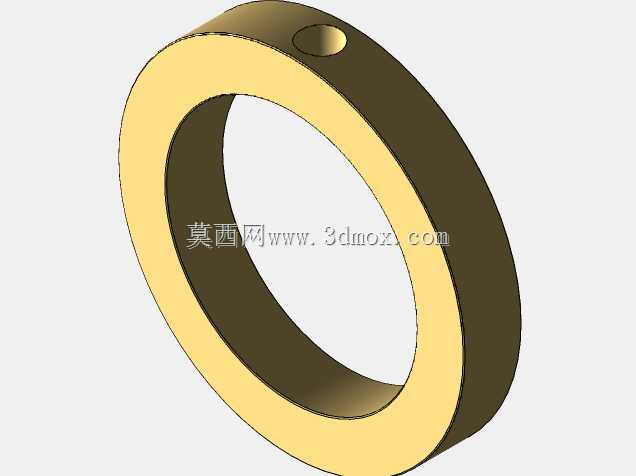

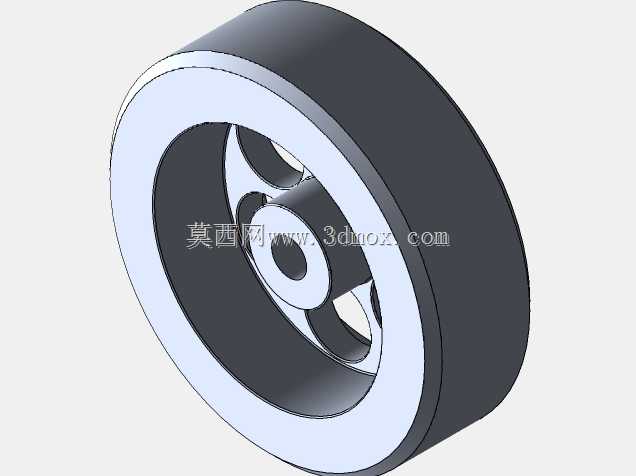

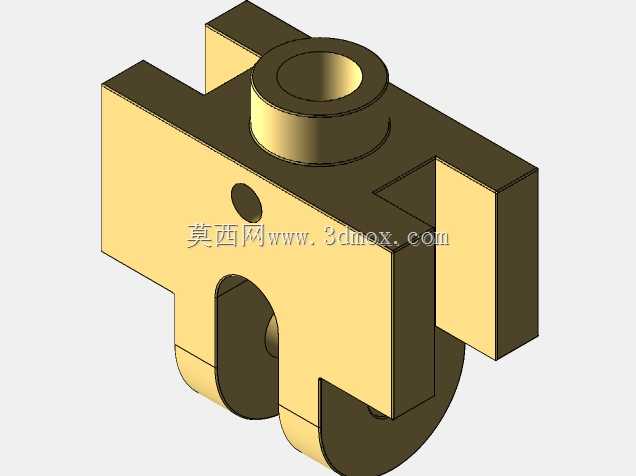

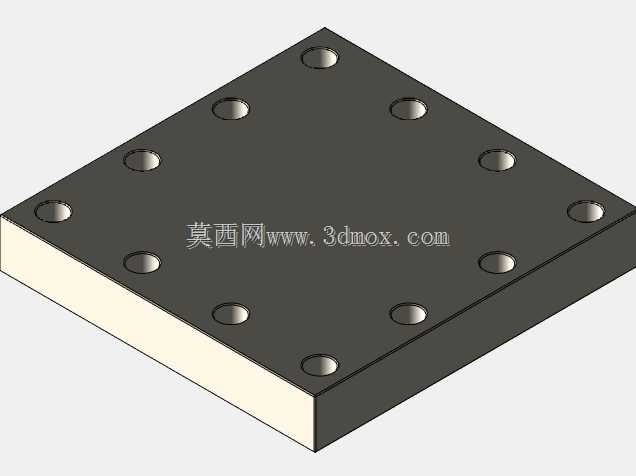

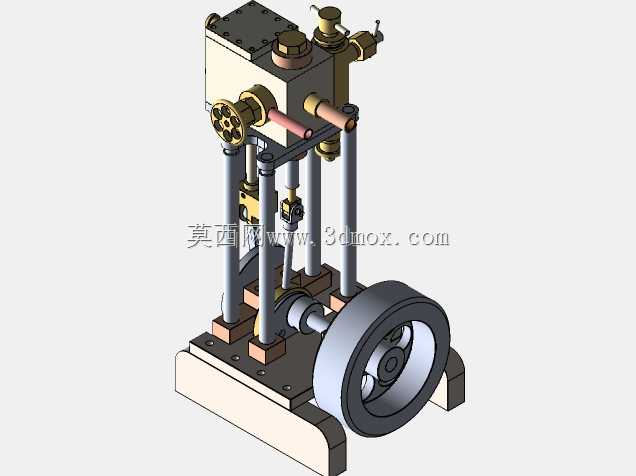

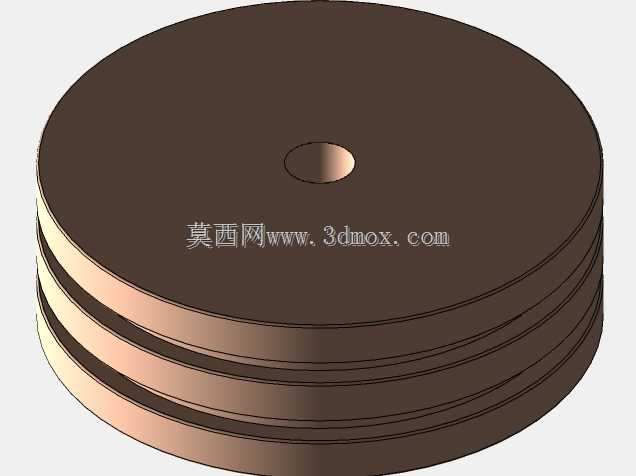

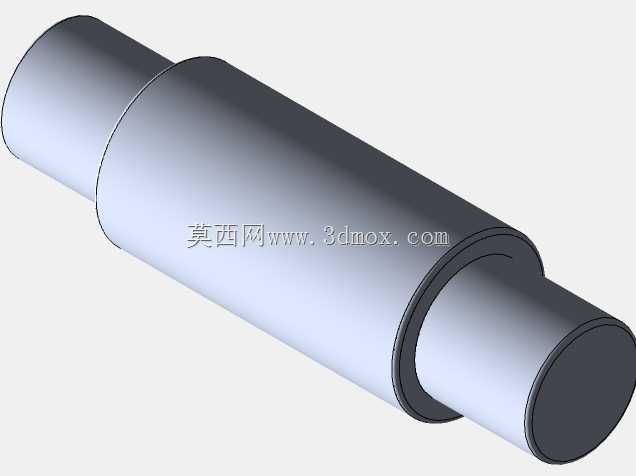

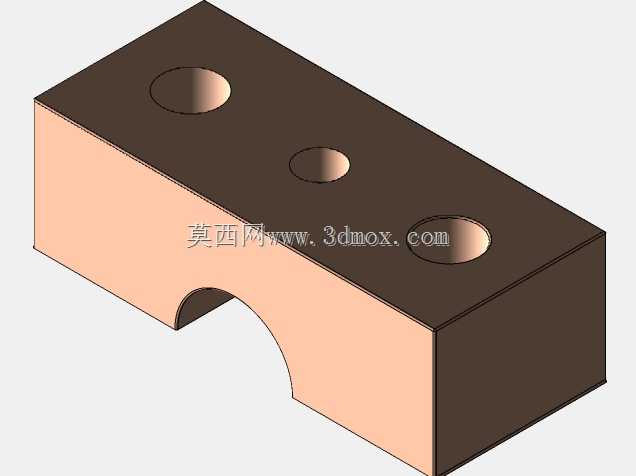

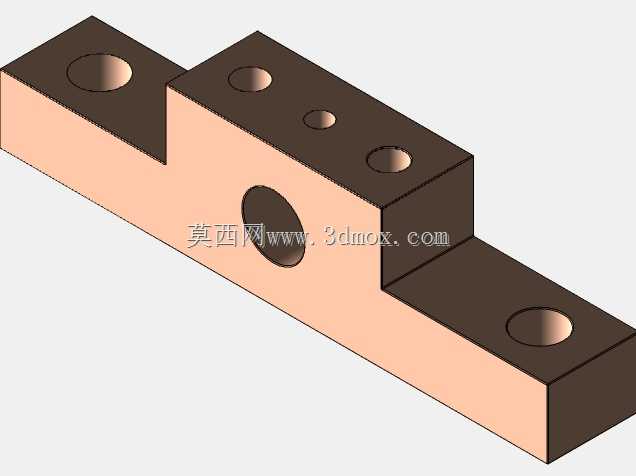

　　在小型教学演示、微型动力试验、复古动力模型复刻这类场景里，这类单缸立式蒸汽发生装置的应用占比一直不低，不同于工业级大型承压蒸汽锅炉，这类小型装置的设计核心是在保证基础蒸汽发生、动力输出逻辑完整的前提下，尽可能简化结构，降低加工与装配难度，同时清晰展示蒸汽动力的完整工作链路。从结构布局来看，装置采用立式排布，底部为集成式安装基座，基座预留了通用安装孔位，可直接固定在试验台架或者配套设备的安装面上，基座上方通过四根立式支撑立柱承载上部的蒸汽发生腔体与配气机构，立柱采用等直径圆钢加工，两端通过螺纹配合分别与基座、上部腔体的安装法兰连接，既保证了整体支撑刚度，也控制了整机的重量。下部的动力输出端集成了曲柄飞轮组件，飞轮采用单轮缘结构，

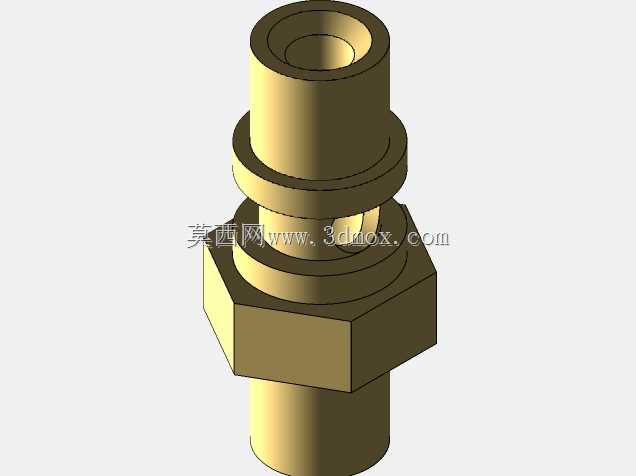

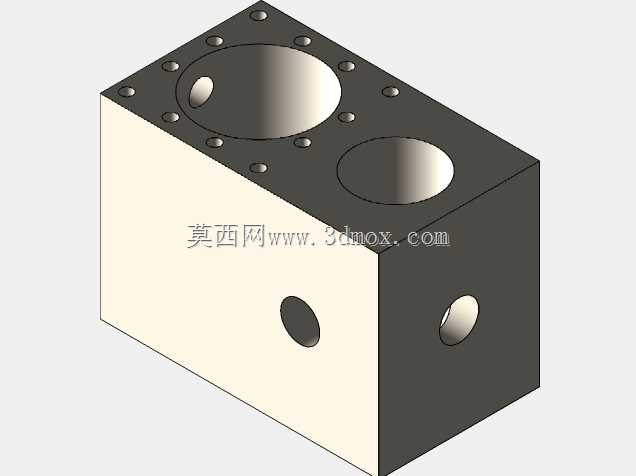

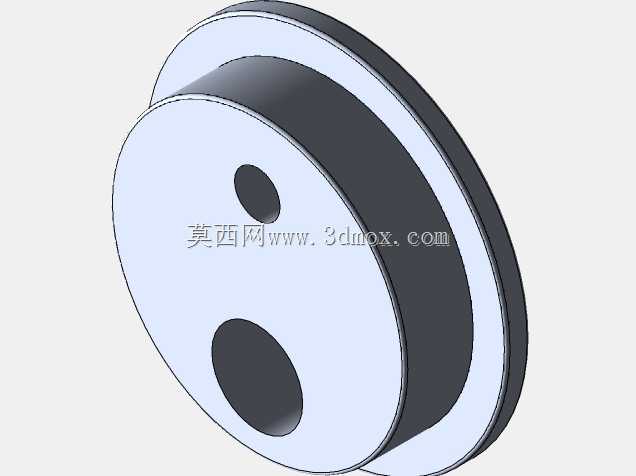

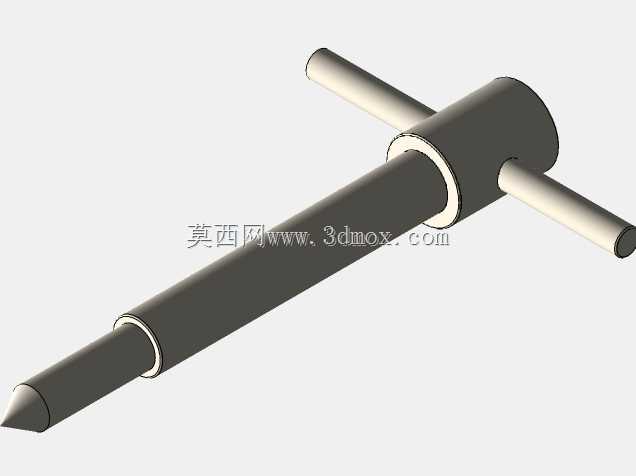

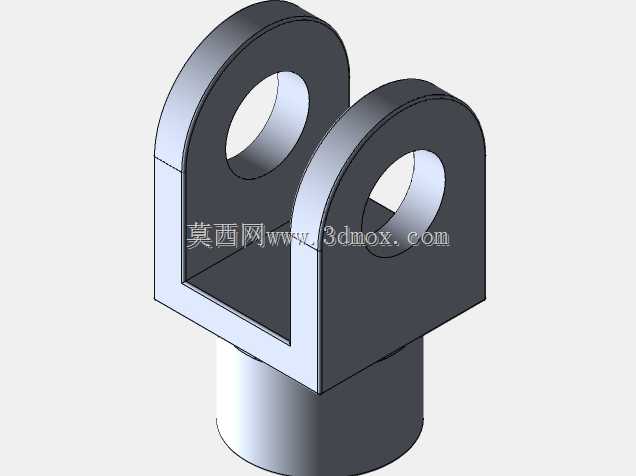

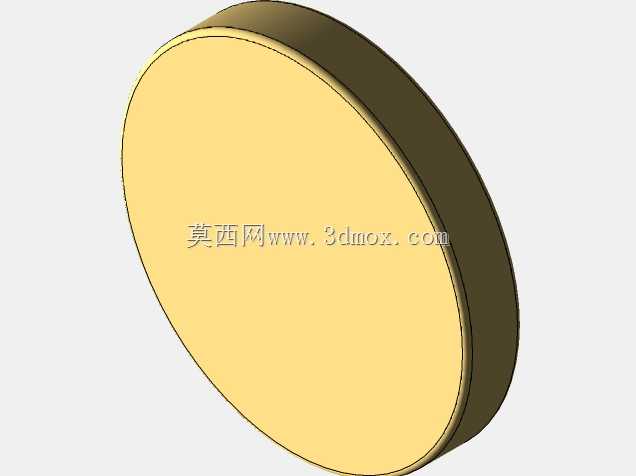

　　轮缘位置做了加厚处理来储存转动惯量，保证曲轴运转的平顺性，曲柄连杆机构直接与上部的活塞组件连接，省去了复杂的中间传动结构，减少了动力传递过程中的损耗。上部的蒸汽发生腔体采用方形承压壳体设计，壳体顶部集成了注水口、蒸汽输出阀、安全阀接口，侧面预留了配气滑阀的安装位，配气机构采用外置式滑阀设计，通过偏心轮与下部曲轴联动，可精准控制进汽、排汽的时序，不需要额外的电控系统就能完成完整的工作循环，这种纯机械联动的配气设计，一方面提升了装置在无外接电源场景下的适用性，另一方面也能让观察者直观看到配气动作与曲轴转动的对应关系。从安装边界来看，整机的横向尺寸控制在飞轮直径的1.2倍范围内，纵向尺寸不超过基座长度，竖向高度以支撑立柱的长度为基准，

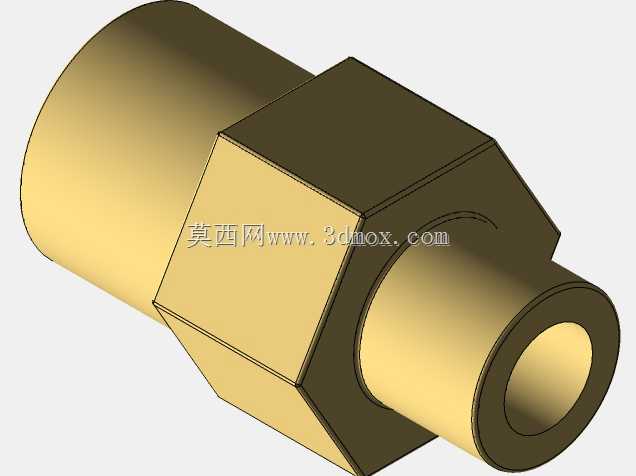

　　所有外接管路接口都集中在腔体上部的侧面，外接蒸汽管路、注水管路时不会与下部的运动部件产生干涉，设备运行时的运动部件全部做了外露设计但预留了安全防护的安装位，可根据使用场景加装简易防护网。设计过程中优先考虑了零件的加工工艺性，绝大多数结构件都可采用常规的车、铣、钻工艺完成加工，不需要特殊的定制刀具或者特种加工工艺，承压壳体的壁厚按照低压蒸汽工况做了冗余设计，正常工作状态下的承压范围完全覆盖小型试验、演示场景的蒸汽压力需求，不需要额外加装复杂的压力控制组件，仅靠顶部的安全阀就能实现超压泄放的安全保护。这类装置在实际使用中，既可以作为蒸汽动力原理的教学演示教具，帮助学习者直观理解单缸往复式蒸汽动力的工作流程，

　　也可以作为小型蒸汽动力试验的基础载体，通过调整配气时序、蒸汽压力参数来测试不同工况下的动力输出特性，部分复古动力模型爱好者也会将这类结构作为小型模型车船的动力源，搭配小型螺旋桨或者轮组实现动力输出。不同于集成化的现代动力装置，这种简易结构的蒸汽发生装置把所有功能组件都做了外露式排布，每个部件的功能、动作逻辑都可直接观察，对于结构设计从业者来说，也可以通过这套模型理解立式往复动力设备的布局思路、承压腔体与运动部件的连接方式、安装基准的统一设计逻辑，在做同类小型动力设备、低压承压装置的结构设计时，可参考其布局方式来压缩整机尺寸，简化装配流程，降低零件的加工难度。
