工业用5加仑密封储运提桶结构设计

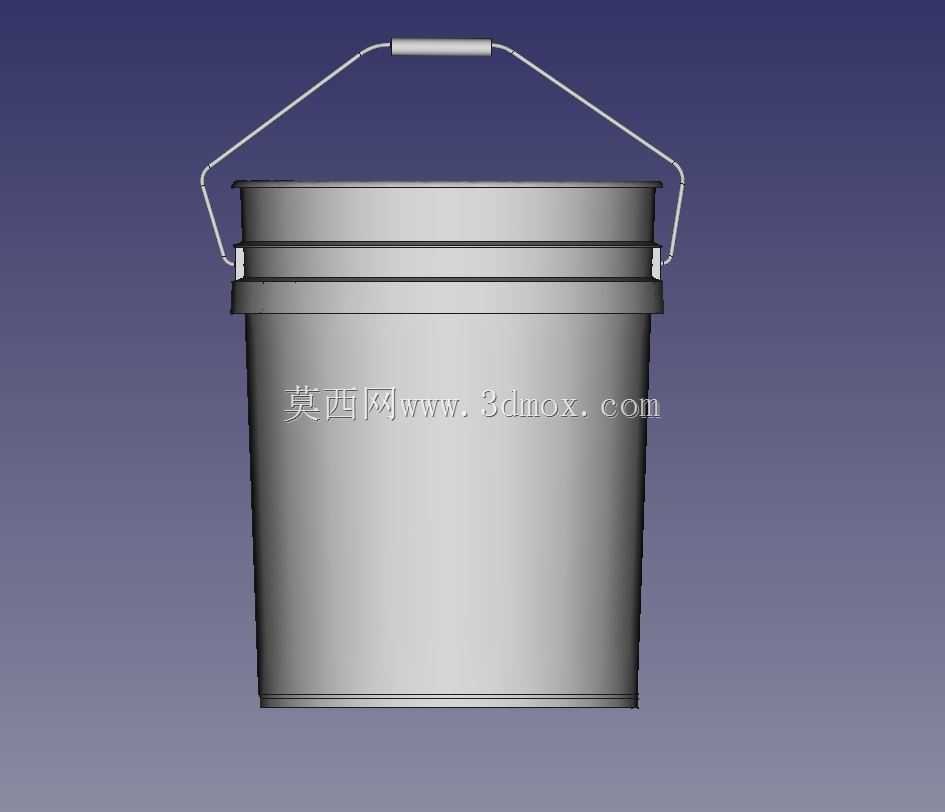

　　在涂料、化工溶剂、食品级流体物料的车间周转、短途运输及终端存储场景中，5加仑规格的储运提桶是应用覆盖率极高的单元载具，这类容器的设计需要同时兼顾堆码稳定性、搬运便捷性、密封可靠性以及内容物相容性，不能仅做简单的回转体拉伸建模。从结构细节来看，桶身采用带微锥度的直壁设计，锥度控制在1:40左右，这个参数的选择并非随意：一方面空桶状态下可以实现无卡滞的嵌套堆叠，大幅降低仓储空桶时的空间占用率，嵌套深度控制在桶身总高度的三分之一，避免嵌套过紧导致取桶困难；另一方面满桶堆码时，锥度配合桶口的外翻加强边，能让上层桶的底部精准嵌入下层桶的桶口限位槽，堆码3-4层时不会出现侧滑偏移，适配常规仓储货架的层载边界。桶口位置设计了双层卡扣式密封结构，

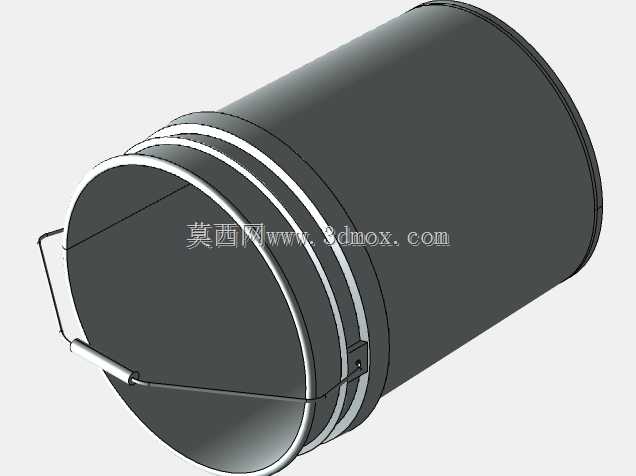

　　外翻的桶口边缘做了加厚卷边处理，卷边内部预留了密封圈安装槽，装配配套的桶盖后，桶盖内侧的环形凸筋会嵌入卷边的密封槽内，配合周向均匀分布的24个卡扣齿，能实现均匀的压紧力，避免盛装低粘度流体时出现渗漏，同时卡扣齿的齿形做了圆弧过渡，手动封盖和开盖时不会割伤操作人员，也能配合半自动封盖设备实现批量封盖作业。提手部分采用弯折金属丝搭配塑料握套的结构，金属提手的两端通过桶身上部对称布置的铰接耳座与桶身连接，铰接位置做了限位结构，提手拉起时与桶身轴线呈30度夹角，刚好适配人手自然握持的角度，放下提手时会自然贴合桶身上部的环形凹槽，不会突出桶身最大外轮廓，避免堆码时提手被压变形，也不会占用额外的运输空间；塑料握套表面做了细密的防滑纹理，

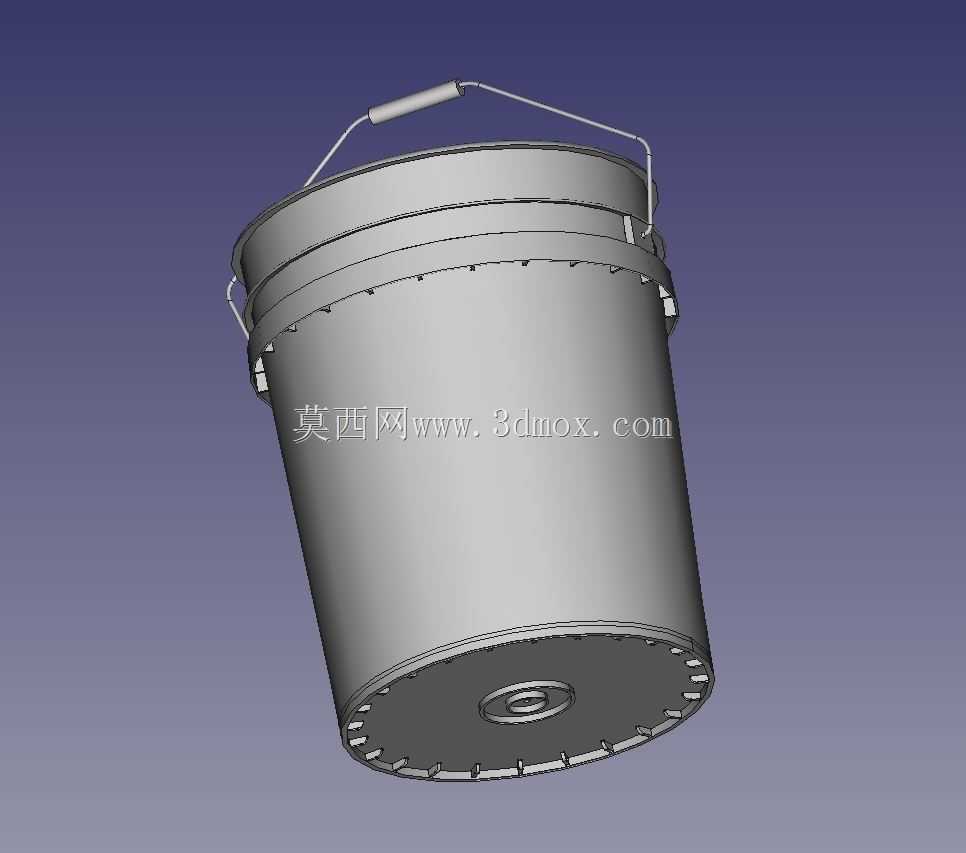

　　单手提举满桶（约20kg载荷）时不会出现打滑脱手的情况。桶底部分并非平面结构，而是设计了环形支撑脚与中心加强凸台，环形支撑脚的外径略小于桶口的内径，刚好匹配堆码时的嵌入需求，支撑脚之间均匀分布了12条径向加强筋，从中心凸台延伸至支撑脚边缘，能大幅提升桶底的抗冲击性能，即使满桶从0.8米高度自由跌落至水泥地面，桶底也不会出现开裂变形；中心凸台的设计一方面是为了提升桶底中心的结构强度，避免盛装物料后桶底中心向下鼓胀导致放置不稳，另一方面也能在注塑成型时优化熔体流动路径，减少桶底的缩痕和内应力。在实际建模过程中，所有的圆角过渡都需要严格控制：桶身与桶底的过渡圆角取R15，避免应力集中导致跌落时开裂；桶口卷边的圆角取R3，

　　保证密封圈装配时不会被锐边割伤；铰接耳座与桶身的连接位置做了R8的过渡圆角，提升提手承重时的结构强度，满桶提举时耳座位置不会出现应力发白甚至断裂的情况。这类容器的壁厚设计也有讲究，桶身主体壁厚取2.5mm，桶口卷边位置壁厚加厚至3.5mm，桶底支撑脚位置壁厚3mm，在保证结构强度的前提下尽可能控制材料用量，降低单件生产成本，同时适配常规注塑成型的工艺要求，避免出现壁厚不均导致的成型缺陷。从安装和使用边界来看，该提桶的最大外轮廓直径控制在290mm，总高度（不含提手）为380mm，刚好适配标准的1200*1000mm工业托盘，单层可以摆放12个桶，堆码4层时总高度约1.6米，符合常规货运车辆的内部装货高度限制，也适配自动化立体仓库的货位尺寸要求。在流体物料的储运场景中，这种结构的提桶可以适配油漆、润滑油、水性涂料、食品糖浆等多种物料，密封结构可以满足短途公路运输的颠簸工况，不会出现渗漏，提手结构适配人工搬运和叉车整托转运的双重需求，桶身的光滑外表面也方便粘贴物料标识标签，不会出现标签粘贴不牢的情况。
