适配三星打印机的传动齿轮结构设计

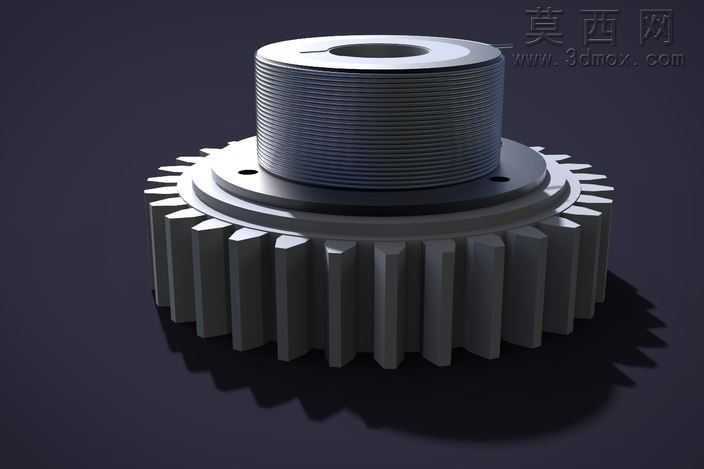

本模型为适配三星打印机走纸机构的专用传动齿轮，建模过程严格遵循机械传动设计规范，首先基于打印机走纸辊的传动扭矩、转速参数，通过渐开线齿形计算公式确定齿轮模数、齿数、压力角等核心参数，在三维建模环境中先绘制齿廓基准草图，通过拉伸、阵列特征完成轮齿主体结构构建，针对齿轮与走纸辊的配合需求，在齿轮轮毂位置设计了同轴定位通孔与周向固定销孔，保证传动过程中无相对窜动。模型上部的滚花结构采用圆周阵列纹理特征建模，模拟实际零件的防滑握持结构，既满足装配时的手动调节需求，也还原了零件的真实工艺细节。材质渲染阶段，轮齿部分采用哑光金属灰材质，模拟粉末冶金齿轮的表面质感，轮毂滚花区域添加细微的纹理凹凸贴图，还原金属切削加工后的表面粗糙度，整体渲染采用侧上方柔光打光，清晰呈现轮齿的倒角细节、轮毂的台阶结构与各部件的装配关系，阴影效果柔和自然，充分展现零件的立体结构。设计过程中充分考虑3D打印的工艺可行性，对轮齿的齿顶、齿根位置添加了0.2mm的工艺倒角，避免打印过程中出现支撑残留与齿形缺损，同时优化了轮毂孔的打印公差，保证与打印机原有走纸轴的配合精度，无需二次打磨即可完成装配。整体结构兼顾了传动强度与打印适配性，轮齿的受力面经过结构加厚处理，可承受走纸过程中的瞬时冲击载荷，滚花结构的尺寸参数经过反复调整，既保证足够的摩擦力，也避免打印时出现纹理粘连问题，完整还原了原装配件的传动功能，同时适配桌面级3D打印机的成型精度，可直接用于打印机故障配件的替换制作。
