CSWE技能考核用多层支撑联动实训组件

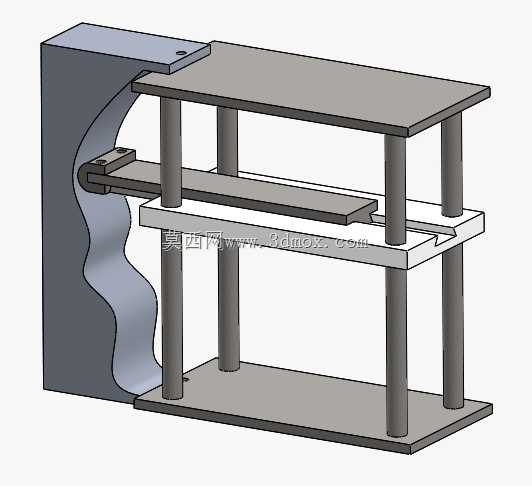

　　这套组件主要面向机械结构设计实操考核场景，是CSWE认证技能测评环节用于考察装配约束、机构运动逻辑、零件配合精度的实操载体，日常也可作为机械类专业学生掌握多层支撑结构联动原理的实训教具，帮助学习者理解空间限位、滑动配合、支撑刚度匹配的实际工程逻辑。从结构组成来看，组件包含侧装固定基座、三层平行支撑板、四根垂直支撑立柱、中间层滑动抽拉构件几个核心部分，侧装基座采用带曲线让位槽的一体式结构，让位槽的轮廓完全匹配滑动构件的运动行程，避免抽拉过程中出现运动干涉，同时基座上部延伸出带安装孔的固定翼板，可通过紧固件将整套组件固定在垂直安装面上，适配实训台架、考核工位的安装需求。四根支撑立柱采用等径圆柱结构，分别布置在三层支撑板的四个角位，

　　与上下层板采用过盈配合实现刚性连接，保证三层板的平行度公差控制在合理范围内，避免因支撑歪斜导致滑动构件卡滞；中间层的滑动构件采用平板式抽拉结构，与中层板上开设的导向槽采用间隙配合，配合间隙根据常用工程塑料或金属加工件的常规公差设定，既保证抽拉动作顺畅无卡滞，又不会因间隙过大出现晃动偏移。滑动构件的内端通过铰接结构与侧装基座上的滑动块连接，滑动块嵌入基座的曲线让位槽内，当抽拉滑动构件时，滑动块会沿着曲线槽的轨迹运动，实现抽拉行程的末端限位，同时曲线槽的曲率经过反复校核，保证整个抽拉过程中铰接点的受力方向始终与滑动方向保持合理夹角，避免出现机构死点。从安装边界来看，整套组件的垂直安装面贴合尺寸与基座的轮廓尺寸完全匹配，

　　基座底部与下层支撑板的底面保持齐平，保证安装后下层板不会与安装面产生磕碰；水平方向上，滑动构件完全推入时，外端面与中层板的外端面齐平，完全拉出时的伸出长度不超过中层板总宽度的二分之一，避免伸出过长导致支撑刚度不足出现下垂。设计过程中优先考虑了装配逻辑的合理性，所有零件的配合关系完全符合实际机械装配的工艺顺序：先将四根支撑立柱压装到下层支撑板的对应安装孔内，再依次套装中层板、上层板完成支撑框架的组装，之后将滑动块装入基座的曲线槽内，再把滑动构件从中层板的导向槽内穿入，与滑动块完成铰接，最后将基座与支撑框架通过紧固件连接固定，整个装配过程无多余工序，也不存在无法装配的干涉问题，能够有效考察建模者对装配顺序、配合约束、干涉检查的掌握程度。

　　在功能特性上，这套组件没有冗余的装饰结构，所有结构特征都服务于滑动抽拉的核心动作，支撑板的厚度、立柱的直径都经过刚度校核，在常规实训操作的受力条件下不会出现明显形变，导向槽的长度、曲线槽的行程经过匹配计算，滑动构件的抽拉行程刚好满足考核要求的动作范围，同时各零件的壁厚均匀，符合常规铣削、3D打印加工的工艺要求，不会出现壁厚突变导致的加工变形问题。实际应用中，这套组件除了用于技能考核的建模、装配题目外，也可以作为小型滑动支撑机构的原理验证载体，调整立柱间距、导向槽间隙、曲线槽轮廓后，可拓展应用到小型设备的抽拉托盘、分层置物架的限位机构等场景，核心的曲线槽限位+立柱分层支撑的结构逻辑，能够为同类滑动支撑机构的设计提供参考，帮助设计人员快速掌握空间联动限位结构的设计要点，规避运动干涉、刚度不足、装配困难等常见设计问题。
