带弯管连接结构的平板安装基座组件

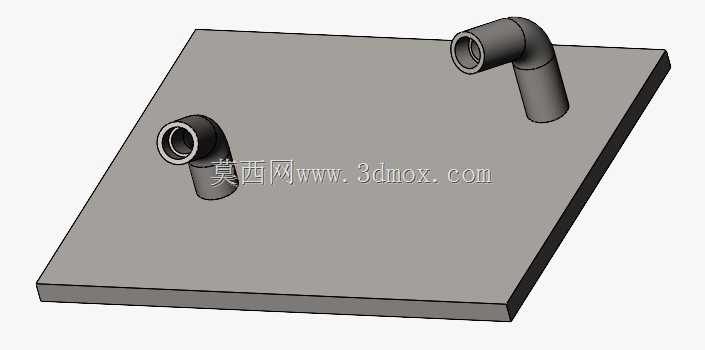

　　这类带弯管连接的平板基座组件，在流体输送类设备、小型实验台架、传感检测安装工位中十分常见，很多刚接触管路布局的设计人员容易忽略弯管与安装面的配合公差，导致实际装配时出现管路干涉、密封面错位的问题。从结构上看，平板基座作为整个组件的承载基础，四个边角可根据实际安装需求加工沉头孔或者通孔，用来将整个组件固定在设备机架、实验台面或者检测工位的基准面上，平板的厚度选择需要匹配上方管路的重量以及管路内部流体的压力，常规低压工况下选用6-10mm厚度的板材即可满足刚性要求，若输送有一定压力的气体或者液体，平板厚度需要适当增加，避免长期受压后出现板面变形，导致弯管接口处产生应力集中。弯管部分采用两段90度弯转的硬质管路设计，

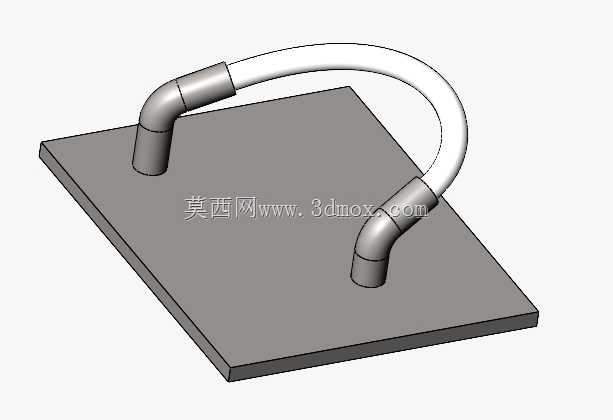

　　中间通过一段弧形平滑管段连接，这种结构相比直角硬接的管路，能够大幅降低流体在管路转向处的阻力，减少流体紊流产生的振动和噪音，尤其是在输送带有微小颗粒的流体或者对流量稳定性要求较高的检测回路中，平滑弧形过渡的管路结构能有效避免颗粒沉积在管路转角处，保障管路长期通畅。两个弯管的下端分别垂直固定在平板基座的对应位置，接口处采用插接加焊接或者卡套密封的形式，设计时需要严格控制两个弯管安装位的中心距，中心距的公差需要控制在±0.1mm以内，否则上方连接的弧形管段会出现装配应力，长期使用后容易在焊缝或者卡套位置产生泄漏。弯管与平板的连接位置，需要在平板背面设计加强凸台或者加厚安装区域，避免管路受到侧向力时从平板连接处断裂，

　　很多现场出现的管路断裂故障，都是因为设计时只考虑了平板的整体厚度，没有在管路安装位置做局部加强，当设备运行产生振动或者管路受到外力拉扯时，安装位置的应力超过板材的疲劳极限就会出现开裂。从安装边界来看，整个组件的占用空间以平板的外轮廓为底面基准，弯管向上弯转形成的弧形最高点为高度边界，设计选型时需要确认安装位置上方的预留空间大于弧形管路的最高点高度，同时要预留出管路接口的操作空间，方便后期维护时拆卸密封件或者更换管路段。这类组件在实际应用中，常作为气路检测回路的安装载体，两个弯管的上端可以外接流量传感器、压力检测元件或者其他流体控制元件，平板基座可以直接固定在检测设备的内部机架上，相比零散安装的管路，

　　这种集成式的基座组件能够大幅减少现场装配的工作量，同时保证管路布局的一致性，避免不同装配人员操作带来的管路走向差异。设计这类组件时，还要考虑弯管的弯曲半径，弯曲半径过小会导致管路加工时出现管壁变薄、内侧起皱的问题，影响管路的承压能力，常规金属管路的弯曲半径建议不小于管路外径的1.5倍，若采用非金属管路，弯曲半径需要适当放大，避免弯折后管路通径变小影响流体流量。另外，平板基座的表面粗糙度不需要过高要求，安装面的平面度控制在0.2mm以内即可，非安装面可以做常规的除锈或者氧化处理，不需要额外的精加工，在满足使用要求的前提下控制加工成本。弯管与平板连接的焊缝需要做连续密封焊，焊接完成后要做保压测试，确认没有泄漏点之后再进行表面处理，若采用卡套连接的形式，需要在弯管下端加工标准的卡套接口螺纹，安装时保证卡套的压紧力矩符合规范，避免过压导致卡套变形或者压力不足产生泄漏。
