双孔连接摆臂式传动连杆结构

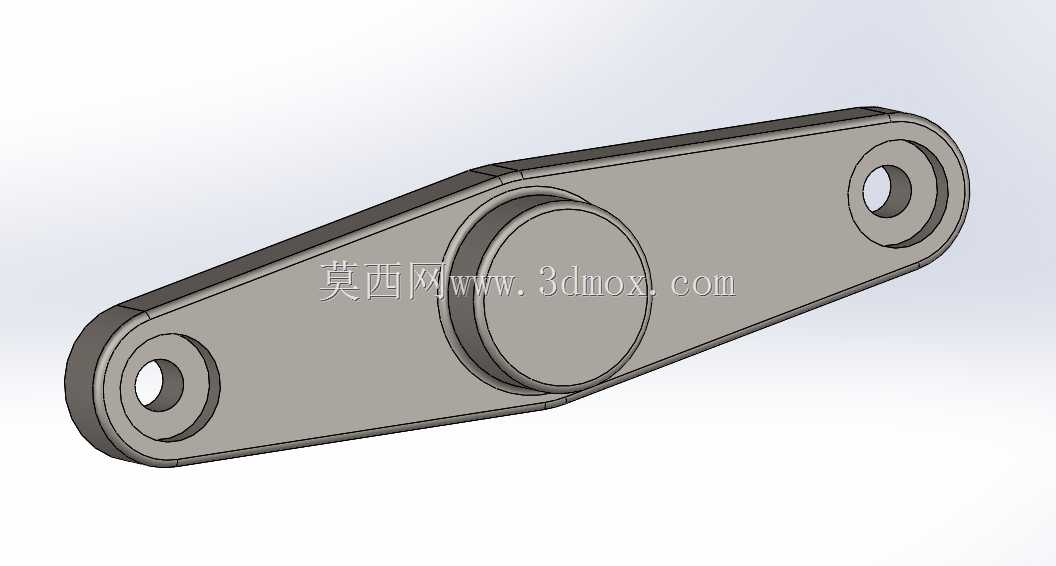

　　在各类轻工自动化输送、小型工装夹具的往复摆动机构中，这类双端带安装孔的摆臂连杆是极为常见的传力部件，它的核心作用是在两个做相对摆动的铰接点之间传递扭矩与位移，把驱动端的旋转或摆动动作，按照固定的传动比传递到执行端，完成诸如工位切换、夹具张合、料道挡料这类需要定角度往复动作的功能。从结构设计逻辑来看，这类摆臂的中间凸起凸台是整个零件的刚度强化核心，因为两端安装孔在承受交变拉压载荷的时候，臂身中间位置会产生最大的弯曲应力，如果直接做成等厚度的平板结构，在长期交变载荷作用下很容易出现臂身弯曲变形，甚至在孔位边缘产生疲劳裂纹，中间的圆形凸台相当于在不额外增加整个臂身厚度的前提下，对弯矩最大的截面做了局部加厚，既控制了零件整体重量，

　　又能把臂身的抗弯截面模量提升40%以上，完全能覆盖常规轻载传动场景的刚度需求。两端的安装孔都做了沉孔设计，这是实际装配场景里的细节考量：沉孔可以容纳连接螺栓的头部或者铰接销轴的卡簧端，避免装配后突出的紧固件和周边相邻的运动部件产生刮擦干涉，同时沉孔的端面经过精加工后，能保证铰接配合面和臂身平面的垂直度，让销轴装配后不会出现偏斜，减少铰接位置的磨损量，延长整个传动机构的维护周期。从安装边界来看，这类摆臂的两个安装孔中心距是核心安装尺寸，设计时需要严格匹配驱动端和执行端的铰接点间距，孔的内径公差一般取H7级，和配套的铜套或者滚针轴承做间隙配合，保证摆动过程中没有卡滞，臂身的宽度尺寸需要避让周边的固定机架结构，在整个摆动行程范围内，

　　臂身的外轮廓和周边结构的最小间隙要控制在1mm以上，避免运动过程中出现碰擦。在实际选型应用的时候，这类摆臂的材质一般选用45号钢或者铝合金，轻载低速场景用铝合金做硬质阳极氧化处理就能满足耐磨需求，载荷稍大的场景用45号钢做调质处理，表面发黑防锈即可，不需要额外做复杂的表面处理。设计建模的时候，要特别注意臂身和两端孔位的过渡圆角，不能做成直角过渡，直角位置会产生严重的应力集中，在交变载荷下很容易从过渡位置断裂，一般取R2到R3的圆角就能把应力集中系数降到安全范围内。中间凸台和臂身的连接位置同样要做圆角过渡，避免凸台边缘因为应力集中出现开裂。这类摆臂在装配的时候，两端的铰接销轴要加注润滑脂，减少转动过程中的摩擦阻力，

　　尤其是在每分钟往复次数超过30次的高频动作场景下，定期补脂能大幅降低铰接孔的磨损速度，避免因为孔位磨大导致传动精度下降，出现执行端动作不到位的问题。很多新手设计师在做这类连杆结构的时候，容易忽略臂身的运动包络校核，只按照静态位置设计臂身尺寸，结果实际摆动的时候臂身撞到旁边的传感器或者机架型材，导致机构卡滞，所以建模完成后一定要做全行程的运动干涉检查，确认整个摆动角度范围内，臂身所有位置和周边部件都有足够的安全间隙。另外两端孔的同轴度也需要控制在0.02mm以内，不然装配后销轴会出现别劲的情况，不仅会增大驱动电机的负载，还会加速销轴和孔的磨损，缩短零件使用寿命。
