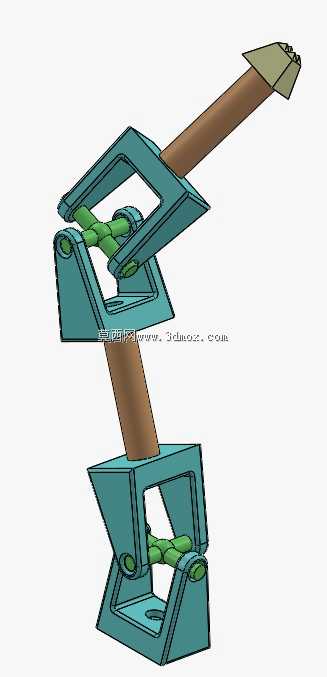

双铰接式连杆传动支撑构件结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:571132
  • 双铰接式连杆传动支撑构件结构

  这套铰接连杆构件常应用在需要实现定角度往复摆动、长行程直线推送复合动作的工业设备场景中,比如轻工生产线的工件换位拨料机构、小型检测设备的探针升降驱动单元、教学演示用的运动学实验台架,都能见到这类结构的变体。实际使用时,构件两端的安装座通过螺栓固定在设备的安装基板上,中间的长杆作为执行端连接作业工装,随着铰接处的转动副转动,长杆可以沿着预设的空间轨迹完成推送、抬升、偏转的复合动作,不需要额外加装导向滑轨就能实现稳定的运动输出,能大幅简化设备的整体结构,减少装配时的调试工作量。

  从结构设计逻辑来看,这套构件的两个铰接基座采用对称式的框型结构,框体内部设置了交叉排布的弹性缓冲件,当长杆运动到行程极限位置时,缓冲件可以吸收运动末端的冲击载荷,避免刚性碰撞产生的噪音和零件损耗,同时也能降低驱动端的负载冲击,延长驱动元件的使用寿命。铰接处的转动副采用了销轴加衬套的配合形式,衬套选用自润滑材质,日常维护时不需要频繁加注润滑脂,就能保证转动的顺畅度,适合在无尘车间、洁净检测环境这类不方便频繁做润滑维护的场景使用。长杆的截面采用矩形设计,相比同截面积的圆杆,矩形截面的抗扭刚度更高,在承受偏载的时候不容易发生扭转变形,能保证末端执行件的位置精度,长杆两端的连接头采用锥面定位结构,和末端工装连接时,锥面可以自动找正,消除装配间隙,提升重复定位的一致性。

  在安装边界的考量上,这套构件的两个铰接基座的安装孔位采用标准化的孔距设计,适配市面上常见的工业铝型材安装槽尺寸,不需要额外加工转接板就能直接固定在常规的型材机架上。基座的底面设计有定位止口,安装时止口卡入机架的定位槽内,就能快速确定构件的安装位置,不需要反复打表找正,能缩短设备的装配周期。长杆的行程范围可以通过调整铰接处的限位块位置来改变,不需要更换构件本身就能适配不同的作业行程需求,在多规格产品共线生产的设备上,这种可调设计能大幅降低换型的调整时间。构件的整体外形没有尖锐的外凸棱角,所有外露的棱边都做了倒圆角处理,在设备运行过程中不会剐蹭操作人员的衣物或者周边的管线,符合机械设备的安全设计规范。

  从功能特性上来说,这套构件的运动轨迹是经过运动学仿真优化的,整个运动过程中传动角始终保持在合理范围内,不会出现传动死点,驱动端只需要提供较小的扭矩就能带动长杆完成全行程动作,搭配小功率的驱动电机或者气缸就能实现稳定驱动,能降低设备的动力成本。铰接处的配合间隙控制在微米级,运动过程中没有明显的回程误差,用在对位置精度有要求的检测、装配工位上,也能满足精度要求。框型基座的内部预留了传感器安装位,可以直接安装位置检测传感器,实时反馈长杆的运动位置,不需要额外设计传感器安装支架,进一步简化了设备的结构设计工作。构件的所有零件都采用模块化设计,易损件比如衬套、缓冲件都可以单独拆卸更换,后期维护时不需要整体更换构件,能降低设备的后期运维成本。

  在实际选型适配的时候,需要注意安装面的平面度误差不能超过0.1mm,否则会导致铰接销轴出现别劲的情况,长时间运行会加剧衬套的磨损,影响构件的使用寿命。长杆末端的负载不能超过设计额定值,偏载角度也需要控制在允许范围内,否则会导致长杆出现弯曲变形,影响运动轨迹的精度。如果应用在有腐蚀性介质的环境中,还可以对构件的表面做阳极氧化或者喷塑处理,提升构件的耐腐蚀能力,适配更多特殊的作业场景。
