四杆铰接联动机构装配练习构件

　　这套铰接连杆构件是平面四杆机构的典型组成单元，在轻工输送、工装夹具、简易传动工位中应用十分广泛，很多需要实现定角度往复摆动、直线轨迹转换的工位都会用到这类结构，比如小型物料推送工位的执行端、检测设备的工件避让摆臂、工装夹具的联动压合结构，都能看到这类四杆联动结构的身影。从实际使用场景来看，这类构件不需要复杂的驱动逻辑，仅通过单端的动力输入，就能通过各杆的铰接转动实现预设的运动轨迹，相比多轴联动的复杂结构，可靠性更高，维护成本更低，在中低速、轻载的往复动作工位中适配性极强。

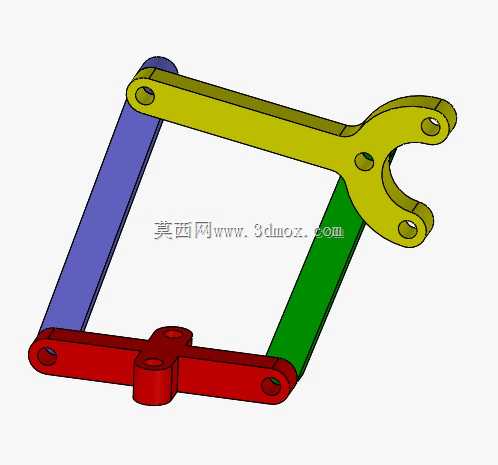

　　从功能特性来看，这套构件包含四根不同长度的杆体，其中三根为直杆结构，一根为带双叉耳的异形驱动杆，各杆端均设计有同轴铰接孔，孔位的公差配合按照间隙配合要求设计，既保证铰接转动时无卡滞，也不会因为间隙过大出现传动窜动。直杆部分的截面采用等厚度矩形截面，在保证杆体抗弯强度的前提下尽可能控制整体重量，降低运动过程中的惯性冲击；异形叉耳杆的三个铰接孔分别对应机架铰接点、连杆连接点、动力输入点，孔位之间的中心距严格按照四杆机构的运动学计算结果设定，保证运动过程中无死点卡滞，输出端的摆动角度符合预设的工位行程要求。

　　设计过程中首先要明确机构的运动需求，先确定固定铰接点的安装位置，再根据需要的输出摆角、行程范围反推各杆的长度比例，避免出现传动角过小导致的机构受力恶化问题。各杆的铰接孔端面都设计有轻微的倒角，一方面去除机加工后的毛刺，避免装配时刮伤铰接销轴的表面，另一方面也能在装配时起到导向作用，降低装配难度。杆体的厚度统一设定，保证所有铰接位置的端面齐平，不需要额外加装调整垫片就能实现轴向定位，减少装配时的零件数量。

　　安装边界方面，这套构件的整体安装轮廓需要考虑运动过程中的最大包络范围，固定端的两个铰接点需要安装在刚性足够的安装基板上，避免机构运动时因为基板变形出现孔位错位，导致转动卡滞。铰接销轴的长度要略大于杆体总厚度，两端加装卡簧或者轴端挡圈实现轴向限位，防止运动过程中销轴脱出。各铰接孔的表面粗糙度需要控制在合理范围，既不能过于粗糙导致转动磨损加快，也不需要过高的加工精度徒增成本，日常使用时定期在铰接位置加注润滑脂，就能保证长期运行的顺畅性。

　　从建模练习的角度来看，这套构件非常适合用来练习装配体的配合约束，通过添加铰接同轴约束、端面重合约束，就能直观验证四杆机构的运动轨迹是否符合设计预期，还能通过软件的运动仿真模块，模拟机构在不同驱动速度下的运动状态，检查是否存在运动干涉，提前排查设计阶段的问题。实际生产中这类构件多采用45号钢加工，表面做发黑处理提升防锈能力，轻载工况下也可以采用铝合金材质加工，进一步降低整体重量，提升机构的响应速度。
