五角星形传动连接星轮结构件

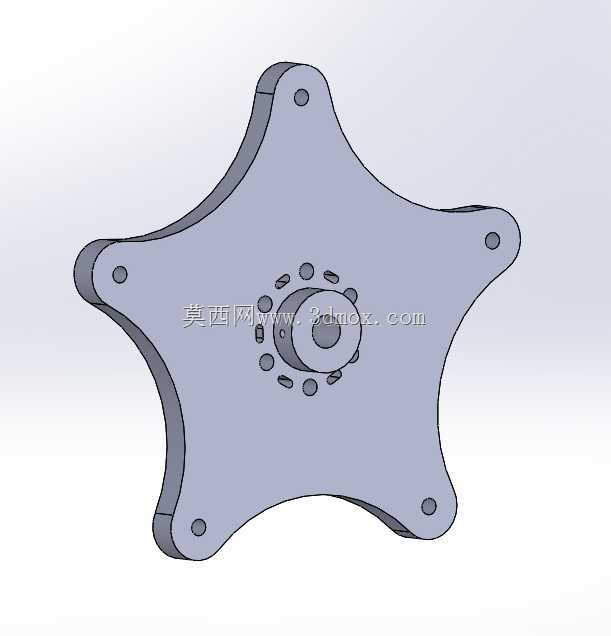

　　这类五角星形的轮式结构件，常应用在间歇分度传动机构、多工位转盘驱动单元中，作为核心的从动传动构件使用，在轻工包装机械、小型自动化装配设备的分度工位上十分常见，能够配合驱动销实现固定角度的步进传动，让工位上的工装夹具按照设定的节拍完成转位，匹配上料、装配、检测、下料的工序节奏。从结构设计来看，整体采用五角对称的轮廓布局，五个外伸的凸缘端部均设置了同轴的安装通孔，这些孔位的位置度公差需要严格控制，因为在实际装配中，这些孔既可以用来安装随动的滚轮销，和主动拨盘的弧形槽配合实现槽轮式的间歇传动，也可以用来固定外接的工位载具，直接承载工位上的工装与工件重量。中心位置设置了带定位止口的轴孔结构，轴孔周边均匀分布了多组小孔与弧形槽，

　　这类结构一方面是为了减轻零件整体的自重，降低传动过程中的转动惯量，让启停阶段的冲击更小，传动动作更平稳，另一方面这些小孔也可以作为销钉孔，用来和传动轴端的法兰盘实现周向固定，避免传动过程中出现相对打滑，保证分度角度的精度。设计这类零件的时候，首先要确定的是中心轴孔的直径与安装基准，这个尺寸直接和配套的传动轴径匹配，止口的深度需要和轴端的定位台阶高度适配，保证装配后零件的端面跳动量控制在允许范围内，避免转动时出现偏摆。五个凸缘的外轮廓采用平滑的圆弧过渡，没有尖锐的棱角，一方面是为了减少传动过程中和主动件的卡滞风险，让传动衔接更顺滑，另一方面也能降低应力集中，在频繁启停的交变载荷下，避免凸缘根部出现疲劳裂纹。

　　凸缘上的安装孔距离中心的节圆半径，直接决定了传动的分度圆直径，这个尺寸需要和主动拨盘的回转半径匹配，保证销轮进入和退出槽位的时候没有刚性冲击，五个角的等分角度误差需要控制在极小的范围内，不然会导致每个工位的转位角度出现偏差，后续工位的装配、检测动作就会出现对位不准的问题。从安装边界来看，零件的整体厚度需要和配套的拨盘槽宽适配，保证轴向不会出现窜动，五个凸缘的最大外圆直径决定了整个传动单元的安装空间需求，设计设备内部安装腔的时候，需要预留足够的回转间隙，避免零件转动时和周边的机架、管线发生刮碰。中心轴孔的端面需要和传动轴的轴肩贴合，装配时要保证端面的垂直度，不然转动时会出现端面跳动，带动上方的载具出现晃动，影响工位上的作业精度。

　　这类零件的材质通常会选用45号钢或者铝合金，根据负载大小选择，如果是高速轻载的装配工位，选用铝合金可以进一步降低自重，提升传动响应速度，如果是重载的冲压上下料工位，则需要选用钢材并做调质处理，提升凸缘根部和孔位的结构强度。在建模过程中，优先采用对称草图的绘制方式，先绘制单个角的轮廓再通过圆周阵列生成整体外形，这样能保证五个角的尺寸完全一致，避免逐个绘制出现的尺寸误差，中心的孔位和减重槽也可以通过阵列特征生成，提升建模效率的同时保证位置精度。这类结构除了用在槽轮分度机构上，也可以作为多工位的连接法兰使用，五个凸缘上的孔位可以直接安装气动夹爪、检测探头等执行元件，省去额外的转接法兰，让整个工位的结构更紧凑，减少传动链的累积误差。在实际应用中，这类星形轮的传动噪音小，结构简单可靠，不需要复杂的维护，只需要定期在配合面添加润滑脂就能长期稳定运行，相比凸轮分割器成本更低，适合用在对分度精度要求不是极高、节拍适中的自动化设备上。设计时还要注意凸缘根部的圆角处理，不能直接采用直角连接，不然在频繁的启停冲击下，根部很容易出现应力断裂，圆角半径的大小需要根据零件的厚度和负载大小调整，在不影响传动配合的前提下尽可能加大圆角，提升结构的抗疲劳强度。中心轴孔的键槽尺寸需要和传动轴的键匹配，保证周向固定的可靠性，如果是小负载的场景也可以采用抱紧式的轴孔结构，省去键槽加工，装配更方便。
