恩德斯豪斯CCA250氯流经组件结构设计

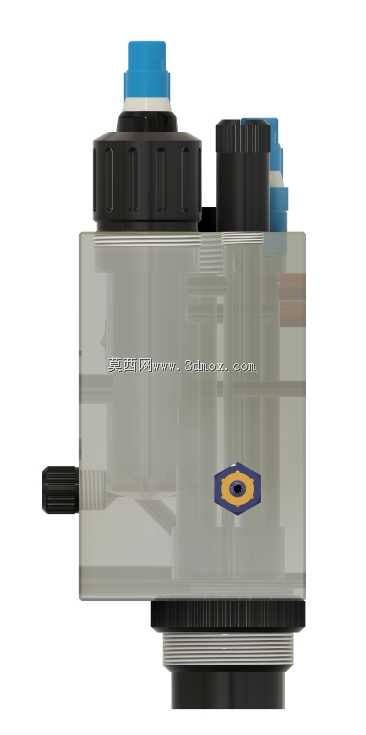

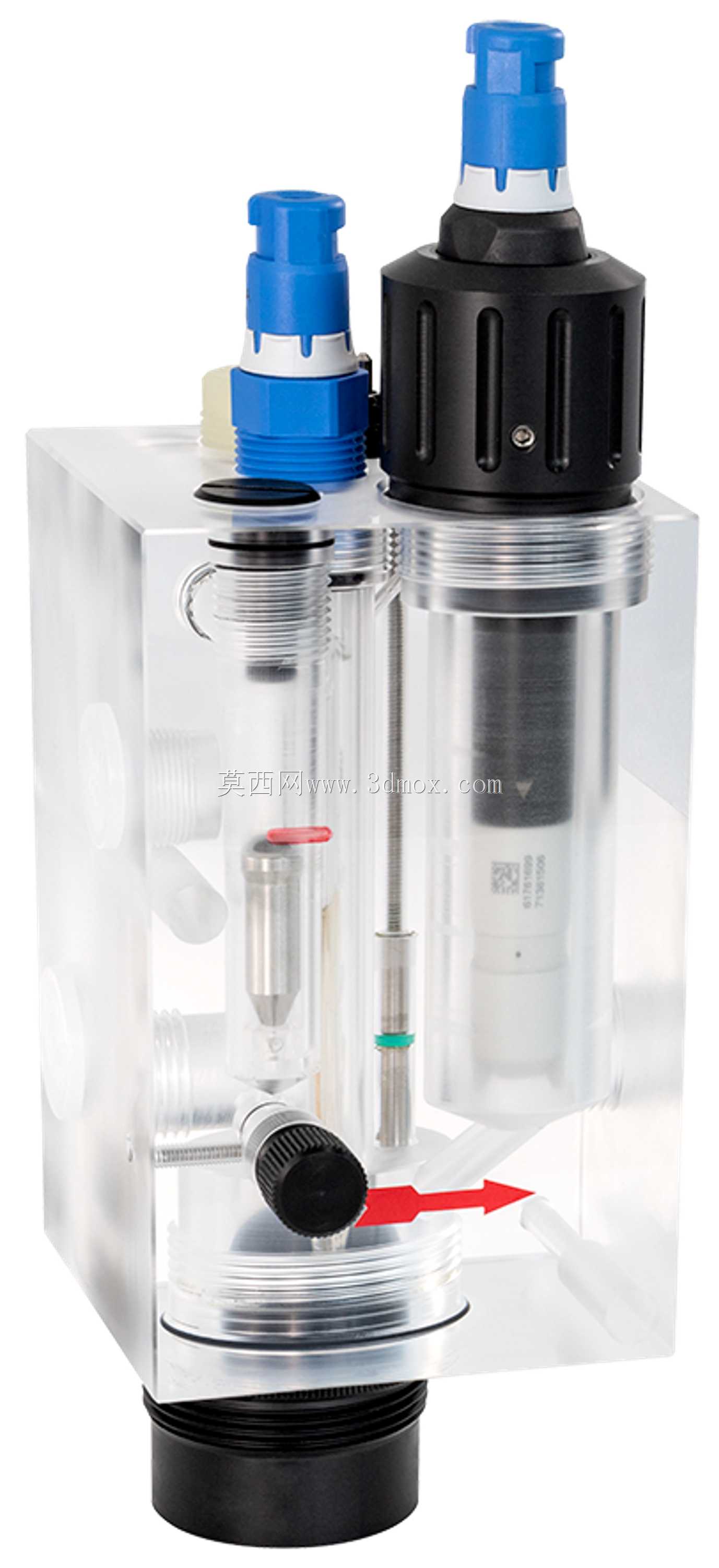

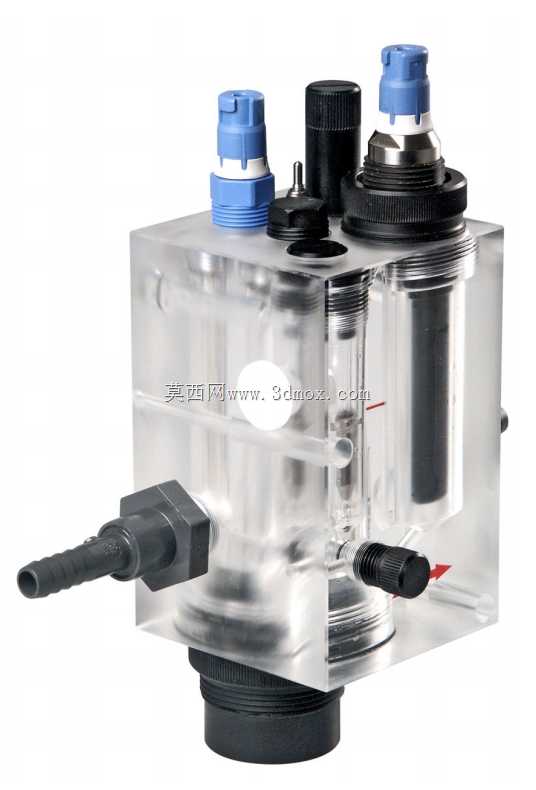

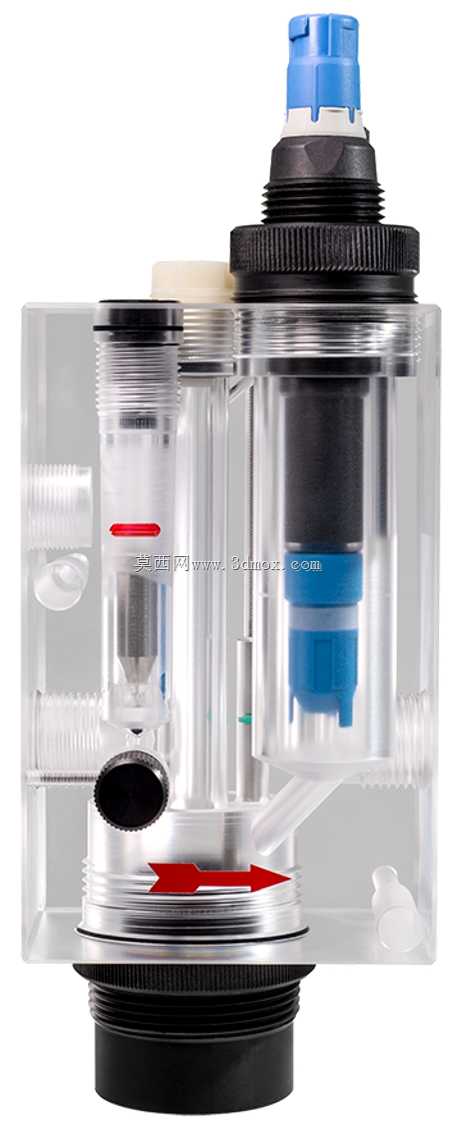

　　在市政供水、工业循环水、污水处理厂的出水监测工段，余氯/总氯是核心管控指标，这类在线监测点位大多需要配套专用的流通式安装组件，来保证传感器浸液状态稳定、水样流速恒定，同时兼顾日常校准维护的操作便利性，CCA250就是针对这类场景开发的专用安装适配组件。从现场安装的实际需求出发，这款组件采用一体化透明壳体设计，主体材质选用耐常规水处理药剂腐蚀的透明工程塑料，运维人员可以直接从外部观察内部水样流动状态、传感器探头的结垢情况，不用拆解组件就能判断是否存在气泡滞留、杂质堵塞的问题，大幅降低日常巡检的工作量。组件顶部预留了多组标准安装接口，其中两组主接口用于固定pH传感器和余氯/总氯传感器，接口采用螺纹旋合密封结构，

　　和常规工业在线水质传感器的安装螺纹尺寸匹配，不需要额外加工转接头就能直接装配；额外预留的扩展插槽可以兼容ORP传感器或者其他同规格pH传感器，满足多参数同步监测的点位需求，不用额外加装独立流通池，节省现场安装空间与管路耗材。组件底部集成了可快拆的校准烧杯结构，日常做pH两点校准的时候，不需要把pH传感器从流通支架上拆下来，只需要取下底部的密封塞，翻转烧杯结构，在烧杯内注入对应的pH缓冲溶液，就能直接把传感器探头浸入缓冲液完成校准操作，整个过程不用断开水样管路、不用拆卸传感器线缆，校准完成后复位烧杯即可恢复正常监测流程，相比传统需要拆卸探头的校准方式，能减少至少一半的校准操作时间，也避免了反复拆装传感器带来的密封面磨损、

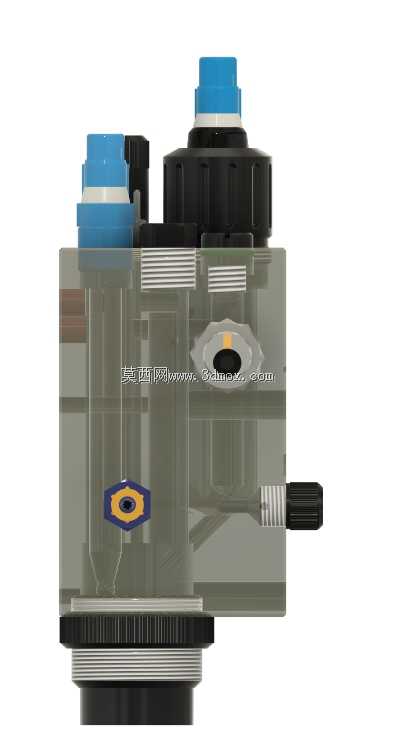

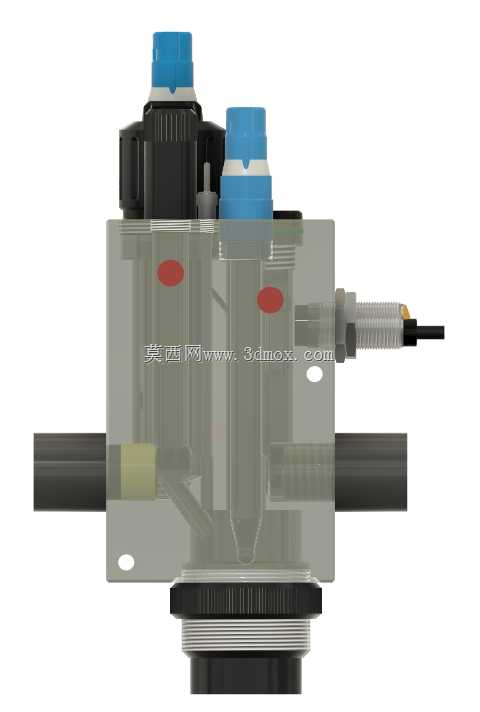

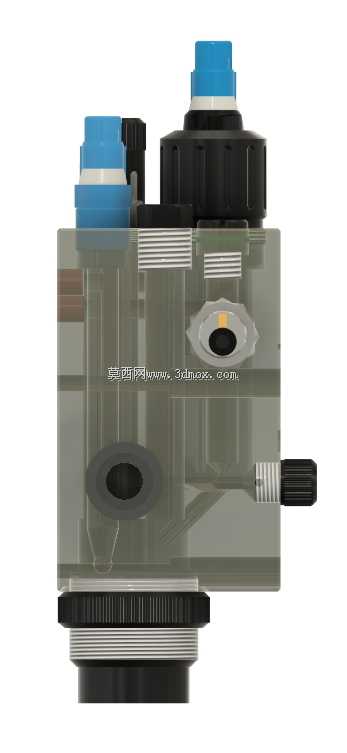

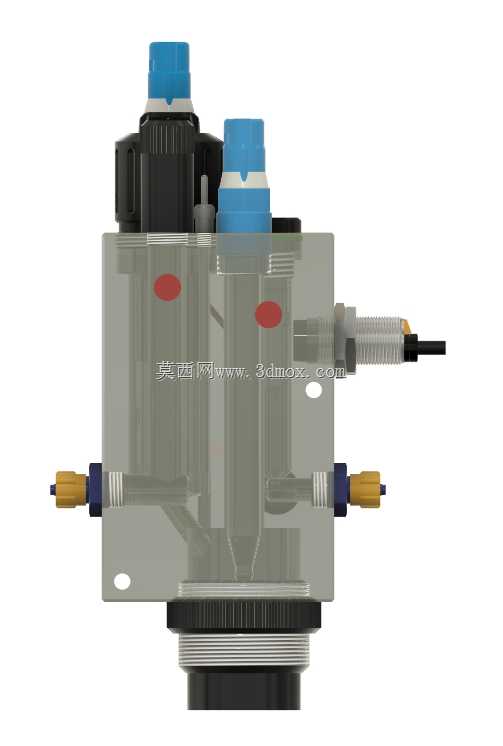

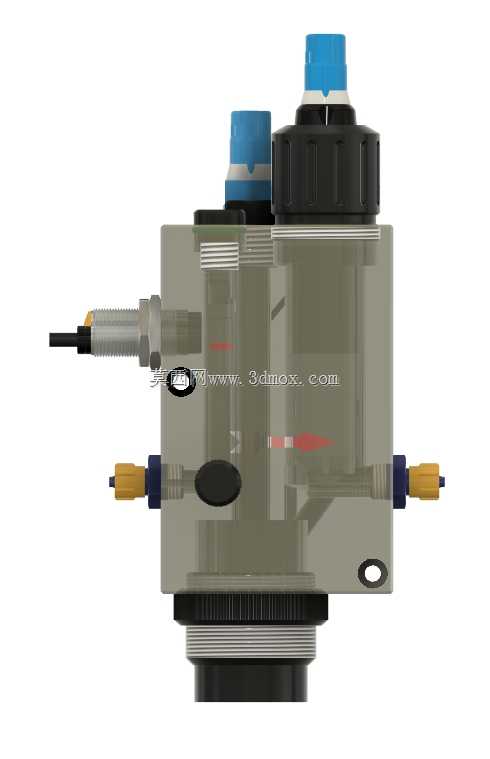

　　探头磕碰损坏的风险。从结构设计的细节来看，组件内部的流道做了缓流导向设计，进水端通过侧向接口接入，流道走向经过多次折流缓冲，避免高压水样直接冲击传感器探头膜片，同时保证流道内无流动死区，不会出现杂质沉积在探头周围导致测量值偏差的问题；顶部的不同接口做了尺寸区分，蓝色盖帽对应的是传感器安装位，黑色盖帽对应的是排气、排液或者备用接口，现场装配的时候不会出现接口错装的问题。安装边界方面，这款组件整体为方正块体结构，侧边预留的管路接口为标准外螺纹接口，适配常规的水处理采样管路规格，安装时只需要固定组件主体，接好进出水管路、旋入对应传感器即可完成装配，不需要额外做复杂的支架适配，整体占用的安装空间很小，适合在壁挂式水质监测柜、

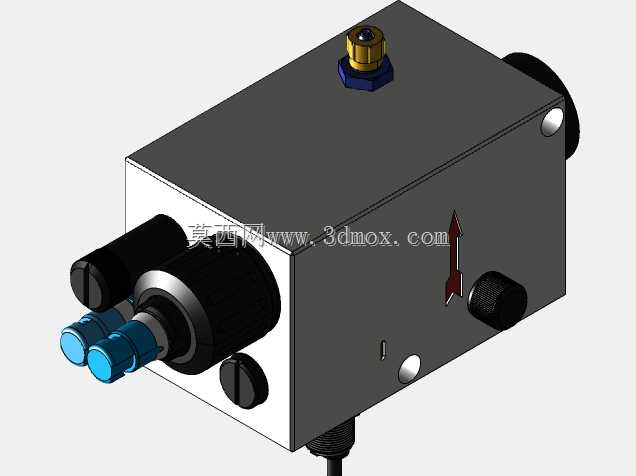

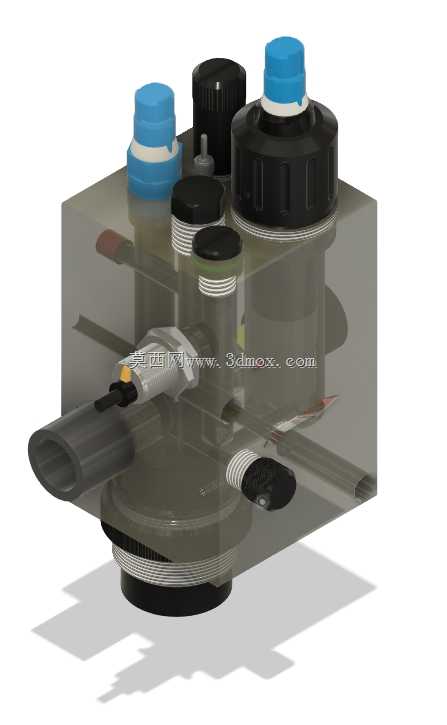

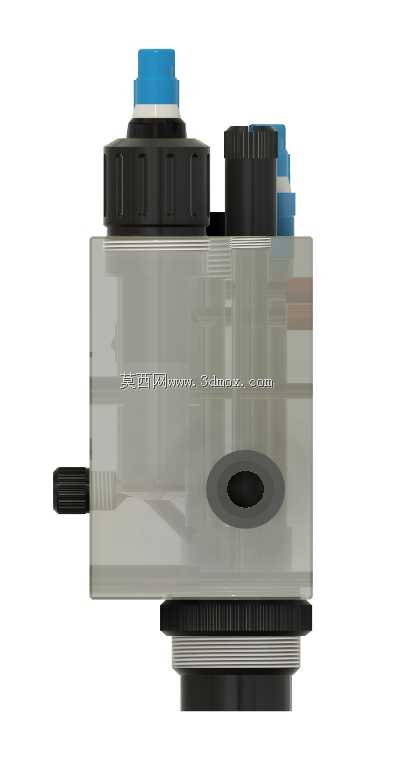

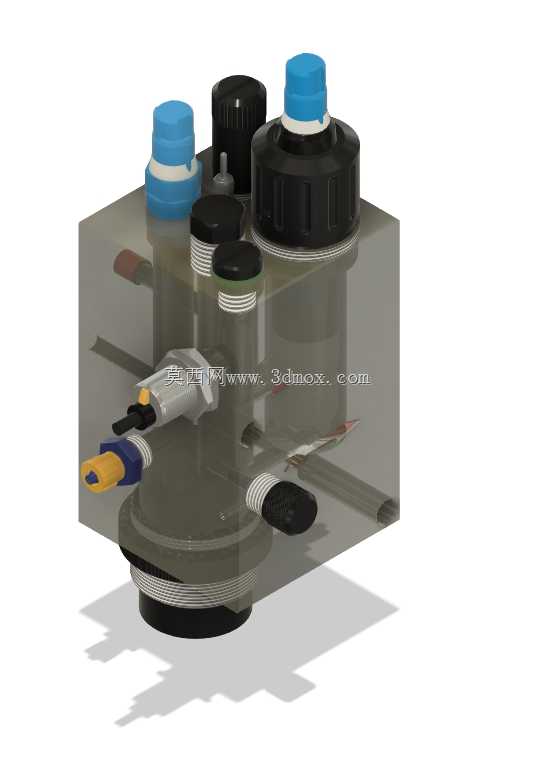

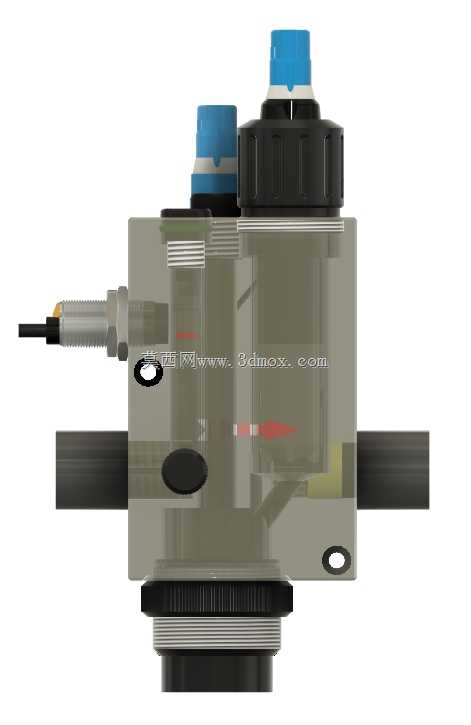

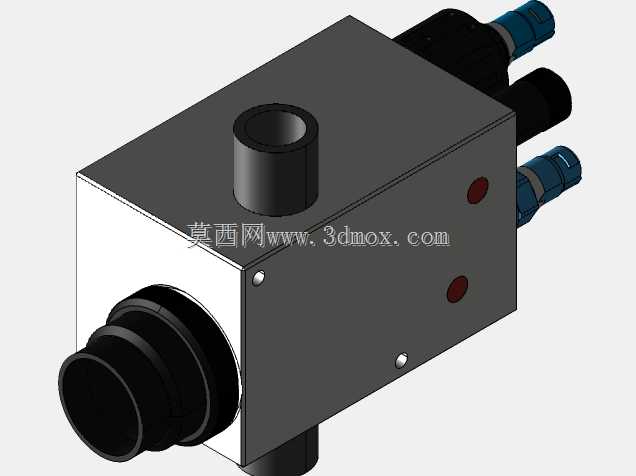

　　在线监测站房的集成面板上安装。在建模还原的过程中，需要重点关注各接口的螺纹尺寸匹配、内部流道的连通关系，以及校准烧杯的翻转活动行程，要保证烧杯翻转到校准位置时，传感器探头能够完全浸入缓冲溶液，同时复位后密封面不会出现渗漏；透明壳体的壁厚要均匀，避免注塑成型时出现缩痕影响结构强度，各接口的密封槽位置要和配套密封圈的尺寸匹配，保证带压工作状态下不会出现水样渗漏。这类流通组件的建模精度直接影响后续3D打印样件验证、配套零部件选型的准确性，尤其是传感器安装位的同轴度、密封面的平面度，必须严格按照实物尺寸还原，否则会出现传感器装不进去、密封失效漏水的问题。
