工业在线式紫外线透射率检测传感装置

　　在工业过程分析、水处理、化工流体监测等场景中，流体介质的紫外线透射率是影响紫外消毒、紫外氧化工艺效率的核心参数，这类长杆式流通型紫外透射率传感器，正是为嵌入工艺管路实时采集该参数设计的检测部件。不同于浸入式零散安装的检测探头，该传感器采用直通式管体结构，流体可从管腔内部平稳流过，检测光路沿管体轴向布置，能直接获取流动状态下介质的真实透射数据，避免取样滞后带来的工艺控制偏差，适配市政污水消毒段、纯水制备紫外氧化单元、化工流体组分在线监测等连续生产场景的安装需求。

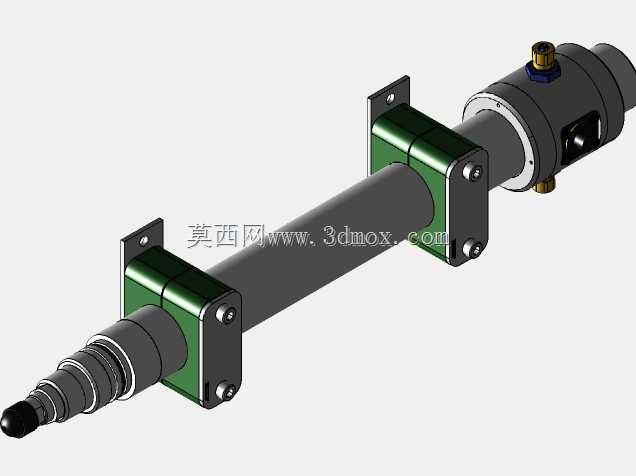

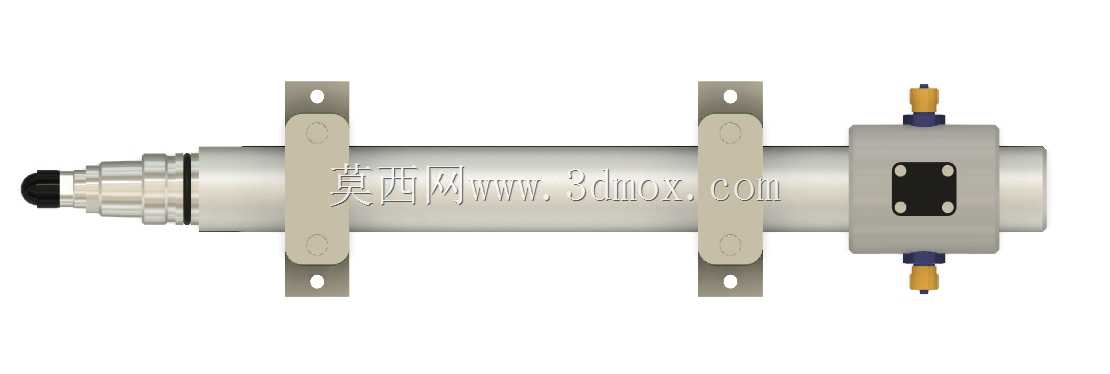

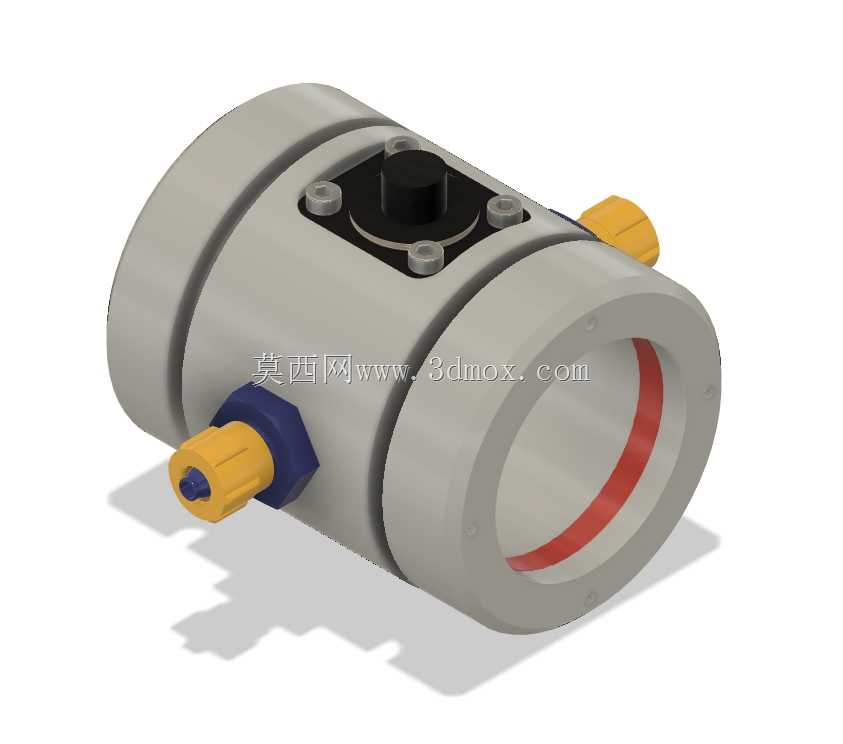

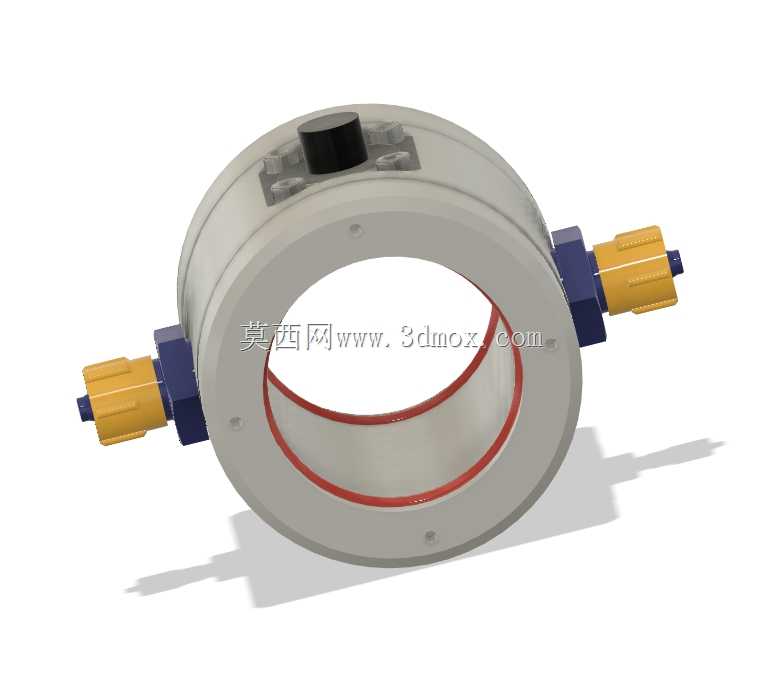

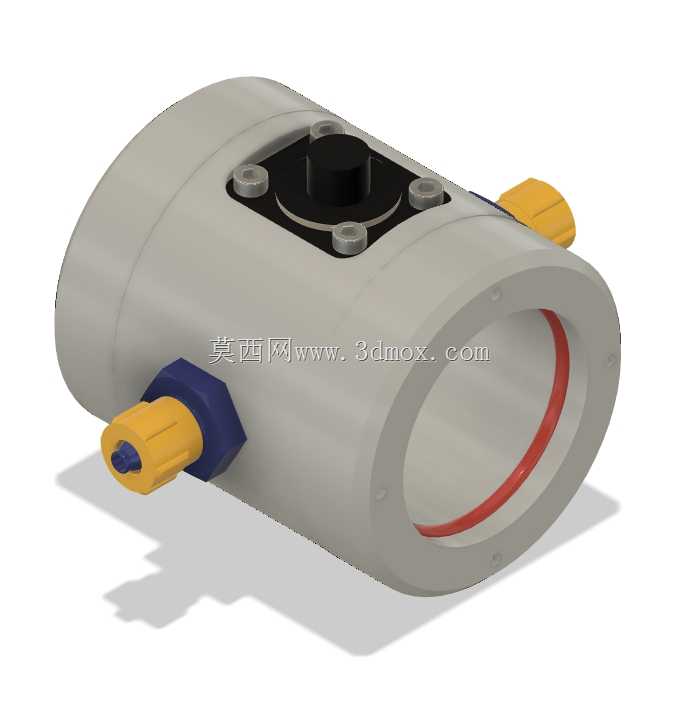

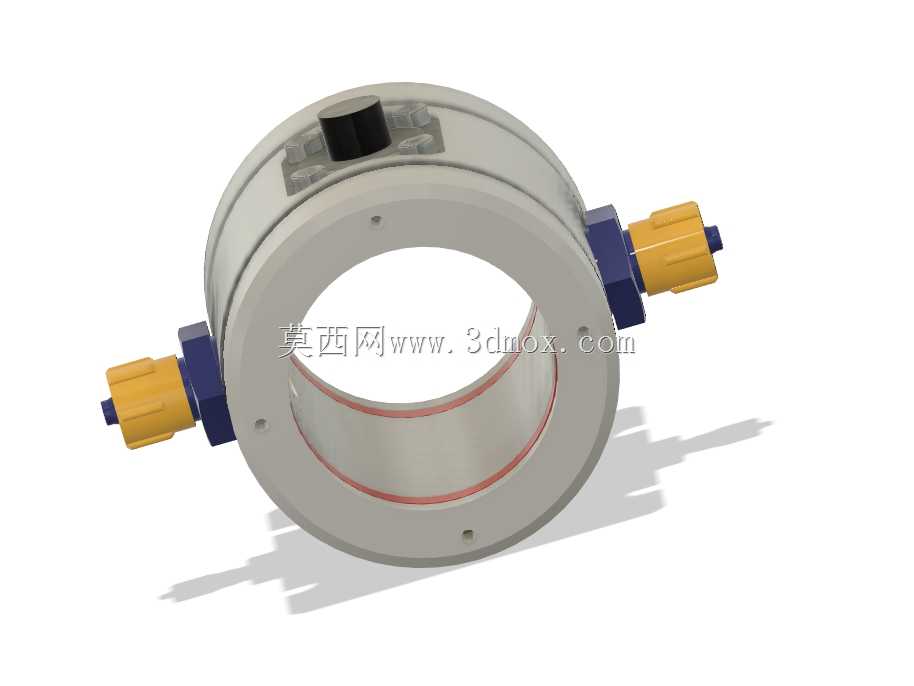

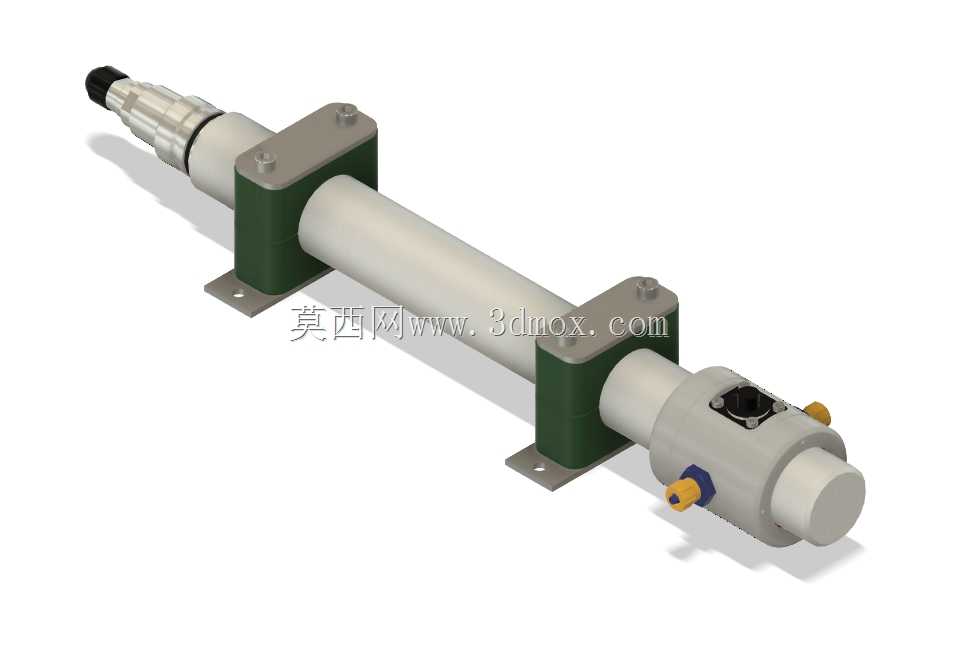

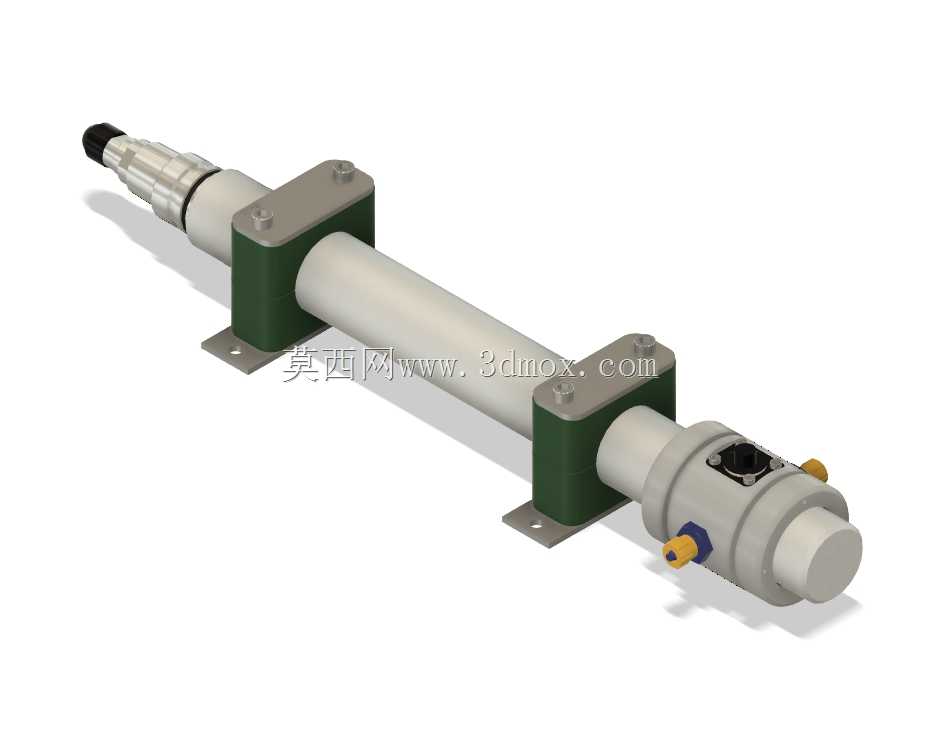

　　从结构设计逻辑来看，整个传感单元分为检测管腔、安装固定支架、光路收发端、电气接线端四个功能区段。中间的直通管腔是流体流通与检测的核心区域，内壁做了遮光消光处理，避免环境杂散光进入光路干扰检测精度，两端分别布置紫外发射端与接收端，发射端发出固定波长的紫外光穿过管内流体后，由接收端采集光强衰减量，通过内置算法换算出当前介质的紫外线透射率数值。管体外侧配置两组带安装脚的固定支座，支座与管体之间设置减震缓冲垫层，既可以抵消管路传输带来的微幅振动，避免光路偏移，也能通过安装脚直接固定在采样面板或者工艺支架上，不需要额外制作复杂的安装工装，适配现场不同的安装基面条件。

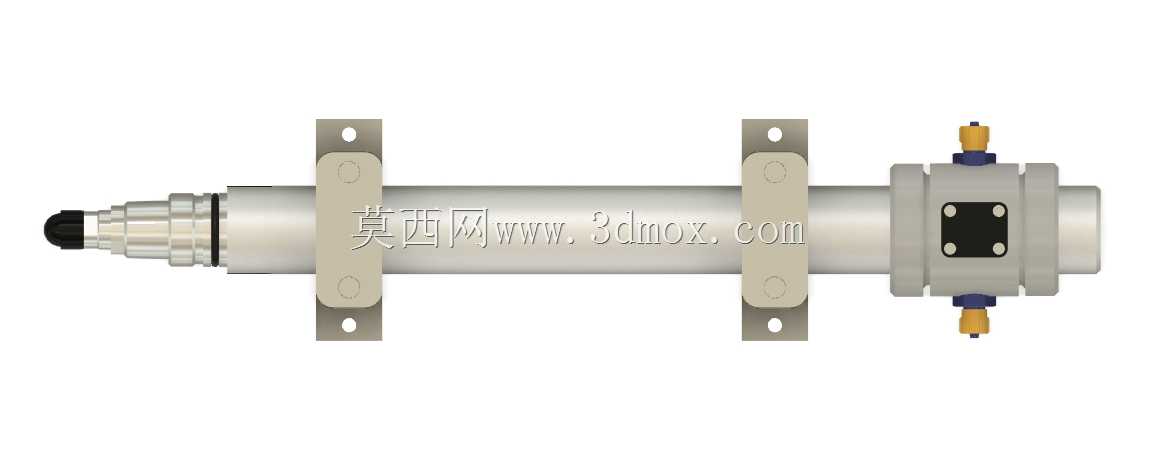

　　安装边界方面，该传感器整体为长条形轴向结构，安装时需要预留沿管体轴向的操作空间，用于两端接线、后期维护时的光路校准操作；固定支座的安装孔位间距经过标准化匹配，适配常规采样面板的预留开孔尺寸，流通接口可对接不同规格的工艺管路，安装时需保证管腔轴向与流体流向保持一致，减少流道内的紊流产生，避免气泡滞留于光路区域造成检测数值跳变。端部的电气接口采用防水密封结构，可适应潮湿、多喷淋的工业现场环境，接口旁设置的状态指示灯可直观反馈传感器的工作状态，现场巡检时无需外接设备就能快速判断设备是否正常运行。

　　在功能特性上，该传感器的流通式结构设计让检测过程完全与工艺流体同步，不需要额外配置取样泵、取样管路等附属部件，减少了取样系统的维护点；密封结构采用O型圈静密封设计，在传感器主体与端盖、管腔与支座的配合面都设置了密封槽，可耐受常规工业流体的压力波动，避免流体渗漏影响电气元件寿命。建模过程中针对流通组件的通径做了匹配校核，保证流体通过时的压损在工艺允许范围内，不会因为加装传感器造成管路通流能力下降；同时对固定支架的受力做了简化验证，保证在管路满液、长期振动的工况下，支架不会出现形变导致光路错位。

　　这类传感器在实际选型配套时，通常需要与对应的分析变送器配合使用，传感器采集的光信号转换为标准电信号传输给变送器，完成数据换算、输出与工艺联动，比如在紫外消毒工艺中，可根据实时检测的透射率数值自动调节紫外灯组的输出功率，在保证消毒效果的前提下降低能耗。建模时还原了产品的实际安装接口、固定尺寸与外部结构特征，可直接用于工艺采样单元的布局设计、安装干涉检查，也可用于配套分析小屋的设备装配模拟，帮助设计人员在项目设计阶段提前确认安装空间、管路走向，减少现场安装时的整改工作量。
