工业设备四柱式型钢支撑框架结构

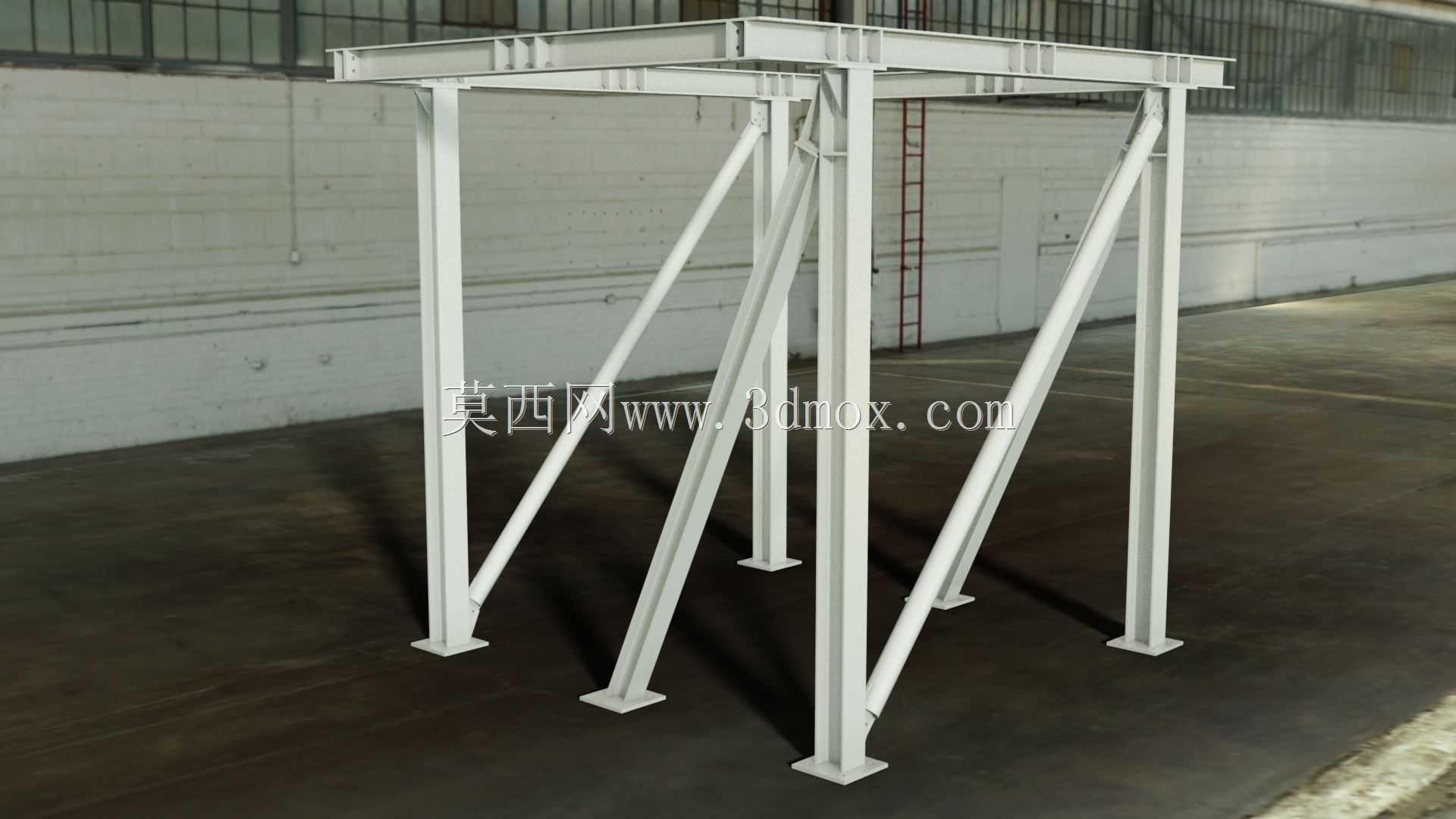

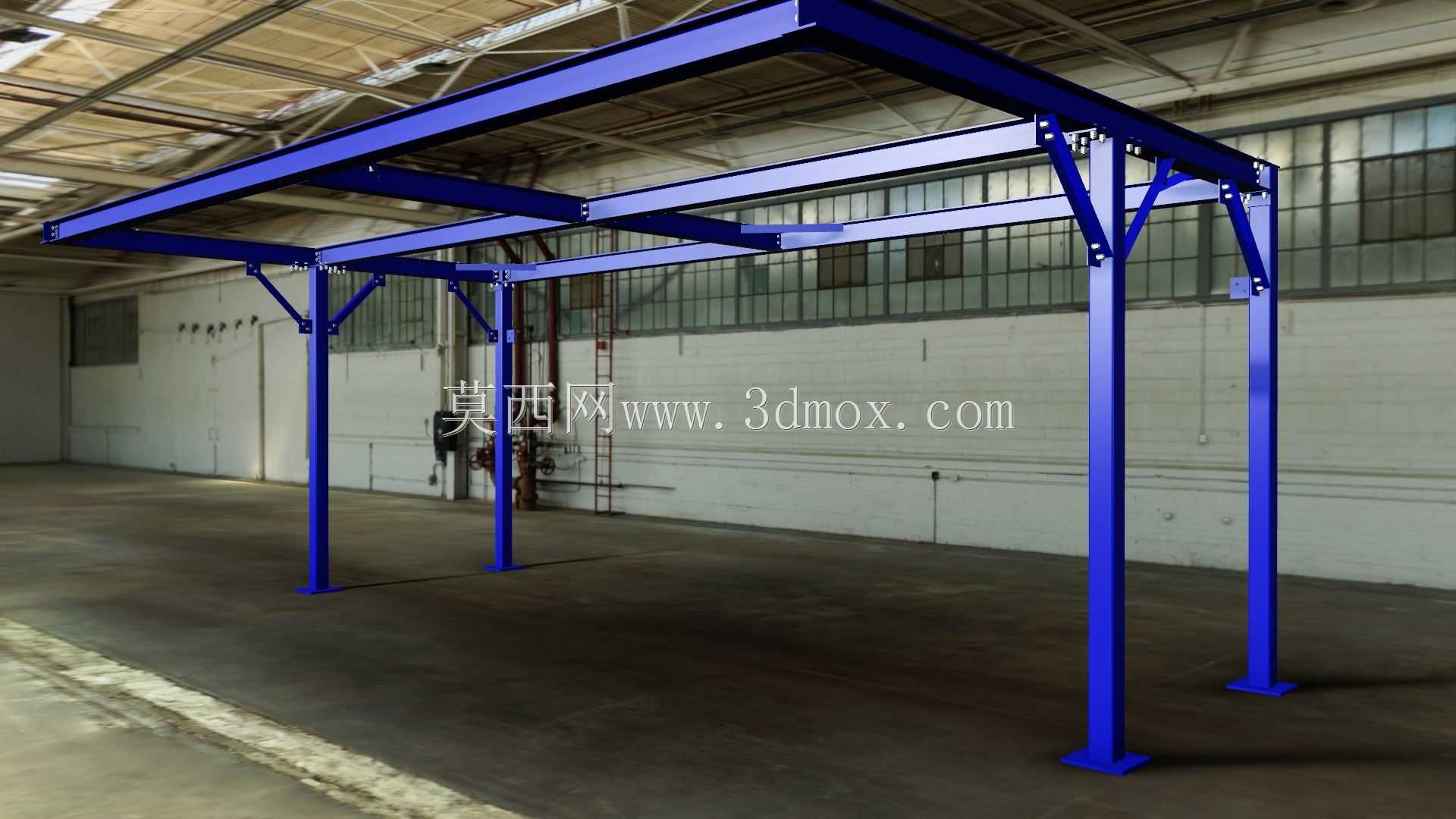

　　这类四柱式型钢支撑框架，多应用在工业生产现场的设备架空承载场景，常见于生产线旁的检测工位、轻型物料暂存台架、传感器安装承载平台，或是小型自动化设备的上部支撑基座，用来将功能部件架高到指定操作高度，避开地面的积水、积尘、管线交叉区域，同时预留出下方的人员操作、物料通行或是管线排布空间。从结构本身来看，整体采用矩形型钢作为主框架梁，四根等长的圆管立柱作为竖向承重构件，每根立柱与顶部横梁的连接位置都加焊了斜向三角加强筋，用来抵消框架承受偏载时产生的弯矩，避免连接焊缝长期受交变载荷出现开裂失效。立柱底部设置了圆形法兰式安装脚，每个安装脚预留螺栓固定孔，安装时可以通过膨胀螺栓直接固定在混凝土地面，也可以搭配减震垫脚放置在平整的硬化车间地面，

　　适配不同现场的安装固定需求。设计这类支撑结构时，首先要确认顶部承载的总重量与载荷分布形式，如果是均匀放置的轻型设备，主横梁的型钢壁厚可以选常规规格，若存在单点重载或是悬臂载荷，就需要对应加厚横梁壁厚，或是在重载位置下方额外增加竖向支撑柱。框架的整体长宽尺寸要匹配上部搭载设备的安装孔位，不能出现设备安装孔超出横梁范围的情况，同时立柱的排布要避开设备底部的走线口、维护操作位，避免后期设备检修时被立柱遮挡操作空间。高度方向的尺寸要结合现场操作人员的平均身高、下方通行的净空要求来确定，若下方需要通行手动液压叉车，立柱之间的净宽度要预留至少1.2米的通行余量，净高度要满足叉车带货通行的最低高度要求。从建模逻辑来看，

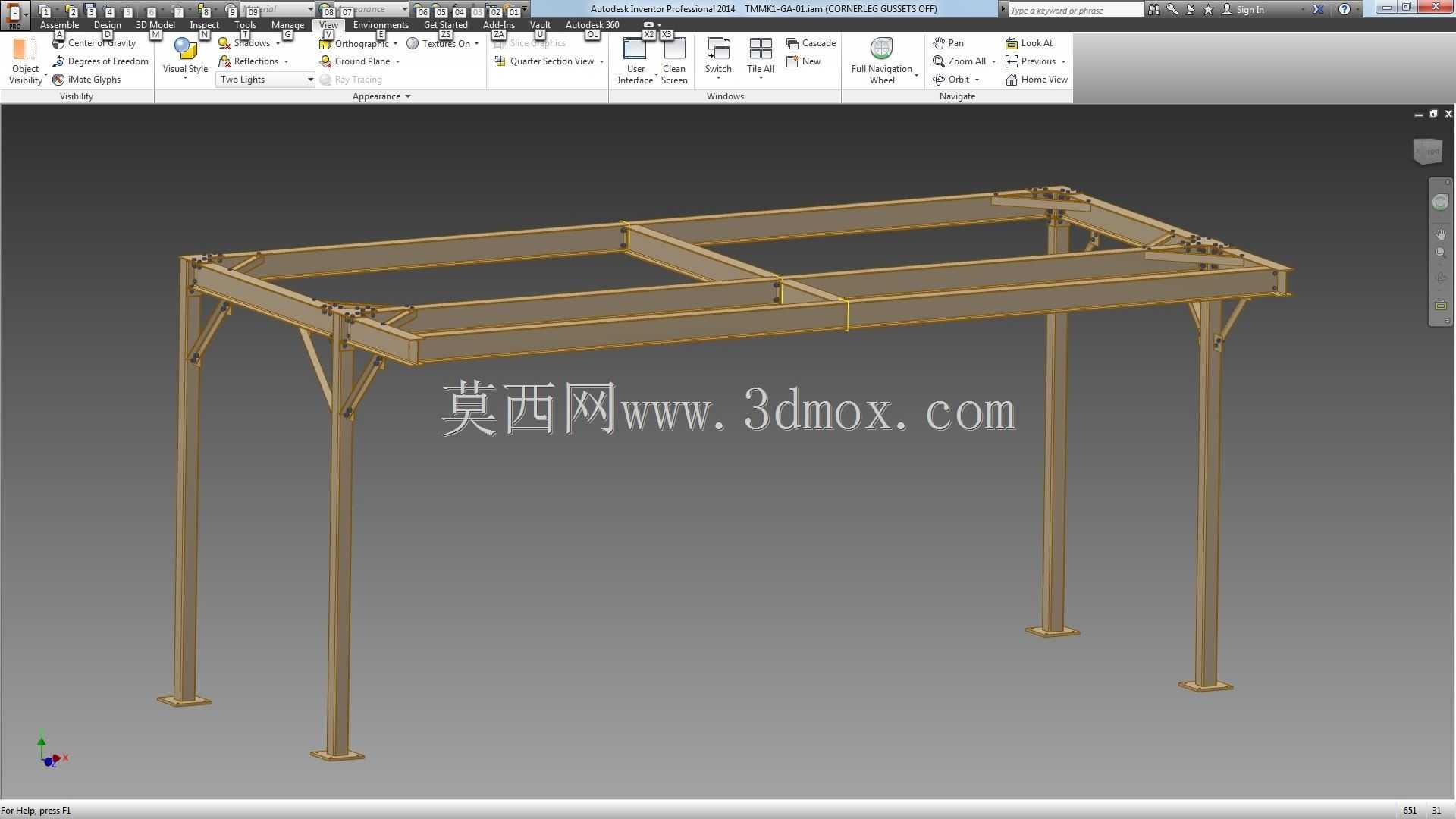

　　这类框架结构优先采用焊件模块进行建模，先绘制3D草图定位所有构件的中心线，再依次给不同位置的构件分配对应的型钢截面规格，自动生成型材构件后再处理切口、焊缝、加强筋的细节，这样建模的效率更高，后期修改尺寸时只需要调整3D草图的定位尺寸，就能同步更新所有构件的长度，不需要逐个修改零件参数。实际生产加工时，这类框架多采用二氧化碳气体保护焊进行拼接，焊接完成后要对整体框架进行时效处理，消除焊接应力避免后期放置出现变形，所有焊缝位置要打磨平整，去除焊渣与飞溅毛刺，若应用在有防腐要求的车间环境，整体表面还要做喷塑或是镀锌处理，提升框架的抗锈蚀能力。现场安装时要先调整四根立柱的垂直度，避免立柱倾斜导致框架整体受力不均，

　　固定底部安装脚后要检测顶部框架的平面度，若平面度偏差超出允许范围，可以在安装脚与地面之间加调整垫片进行校准，保证上部搭载的设备处于水平状态，避免设备运行时因为安装倾斜出现测量误差或是运行卡滞问题。这类支撑结构没有复杂的传动部件，核心的设计要点就是保证整体刚性与安装精度，在满足承载要求的前提下尽可能优化型材规格，避免过度设计造成材料浪费，同时兼顾后期设备维护的操作空间，让框架既能稳定承载，又不会对周边的操作、通行、维护工作造成阻碍。
