带CATIA标识的红色滚花旋钮式封盖结构

　　日常做设备结构设计时，这类带防滑滚花的封盖是很常见的小零件，别看着结构简单，真要做到好用耐用，细节上要抠的点一点不少。先从实际应用场景说，这类封盖常用在小型传感器壳体、液压阀组的工艺孔封堵、小型气动元件的防尘端盖，还有部分检测仪器的电池仓封盖位置，核心作用是封堵腔体开口，阻挡粉尘、水汽进入设备内部，同时要满足徒手就能拆装的要求，不需要额外借助扳手、螺丝刀这类工具，方便现场调试、更换内部元件的时候快速操作。

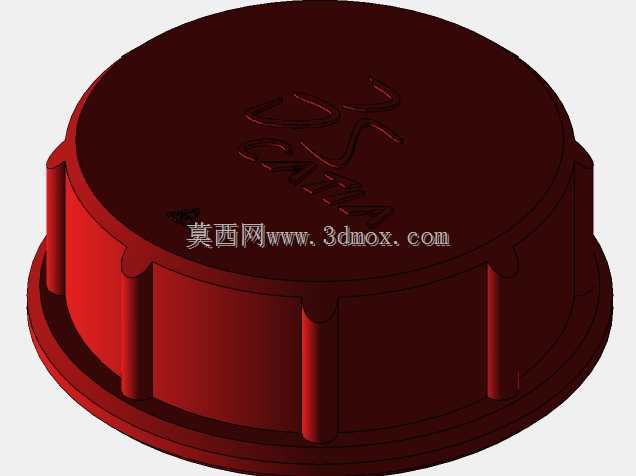

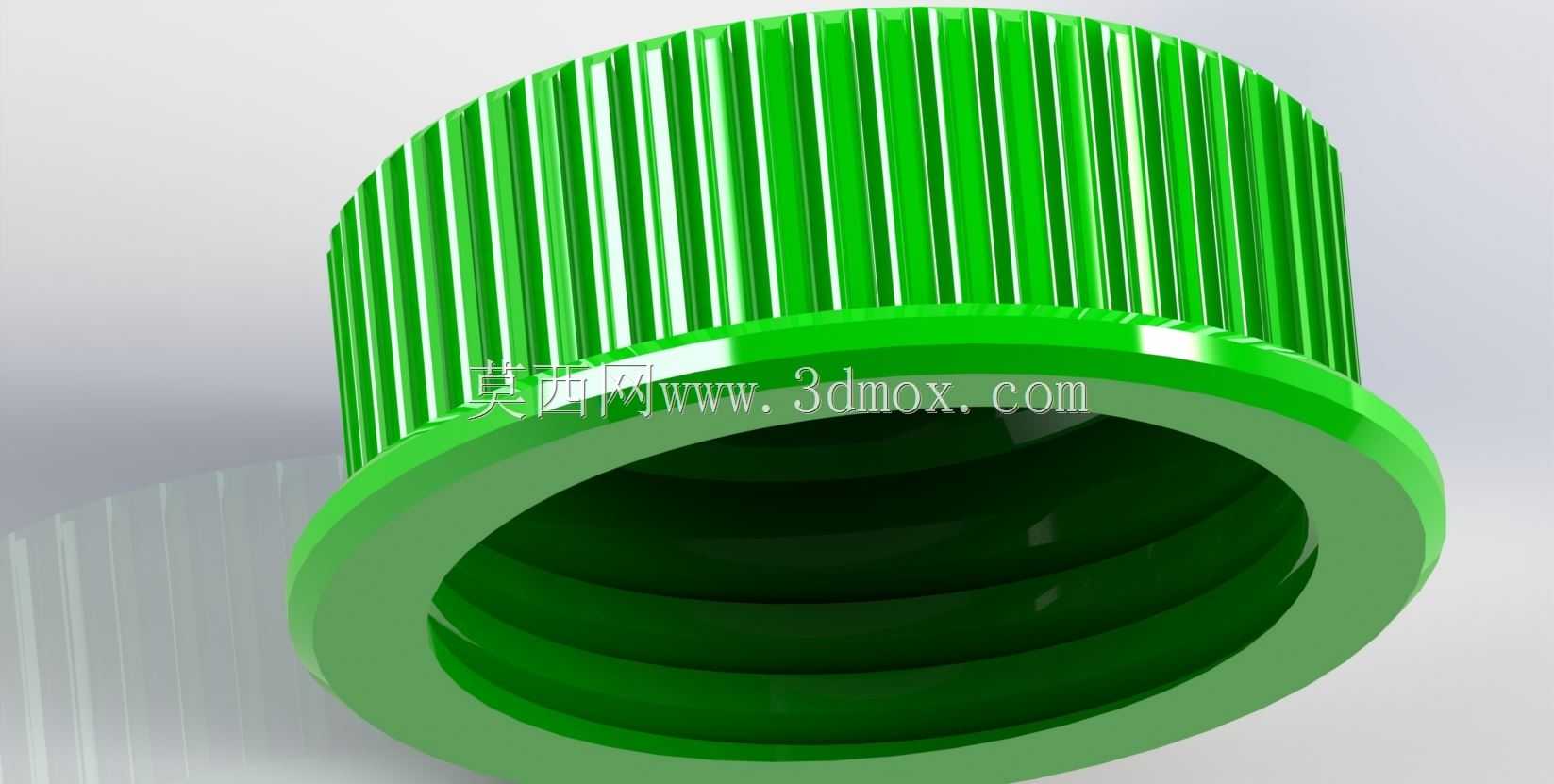

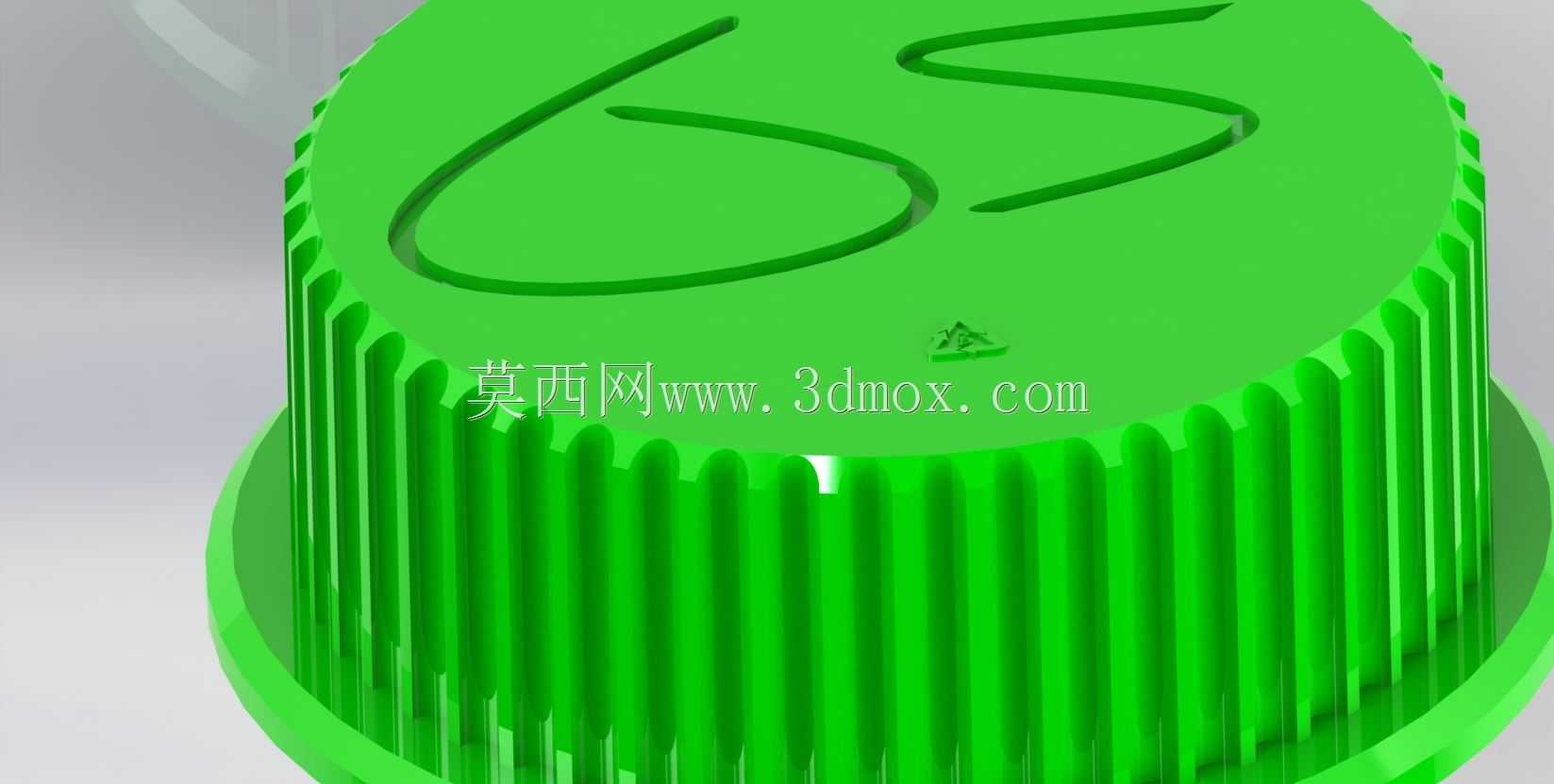

　　做这个结构的三维建模时，首先要考虑的是握持操作的手感，也就是外圆周的防滑筋设计。图里的结构采用的是周向均匀分布的竖向直筋，筋的高度不能太高也不能太矮，太高的话注塑的时候容易出现缩痕，还会在安装后和周边零件产生干涉；太矮的话手上沾了油污或者戴薄劳保手套操作的时候容易打滑，拧不动。一般这类直径在40-60mm区间的封盖，防滑筋的径向突出量控制在1.5-2mm，筋的数量控制在8-12条是比较合适的，相邻筋之间的圆弧过渡要做R0.5以上的圆角，避免操作的时候划手，也能减少注塑时的应力集中，防止筋条根部开裂。

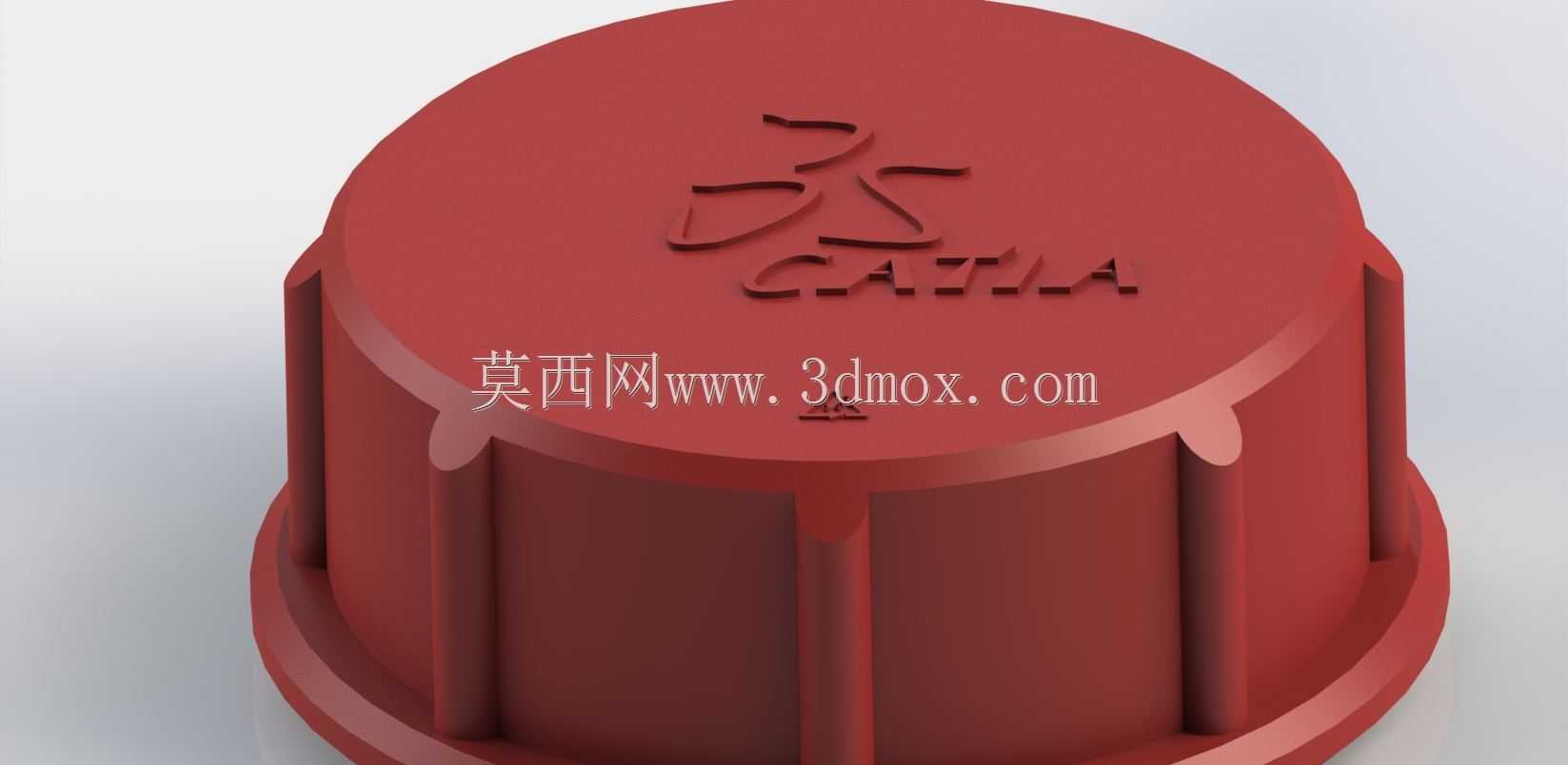

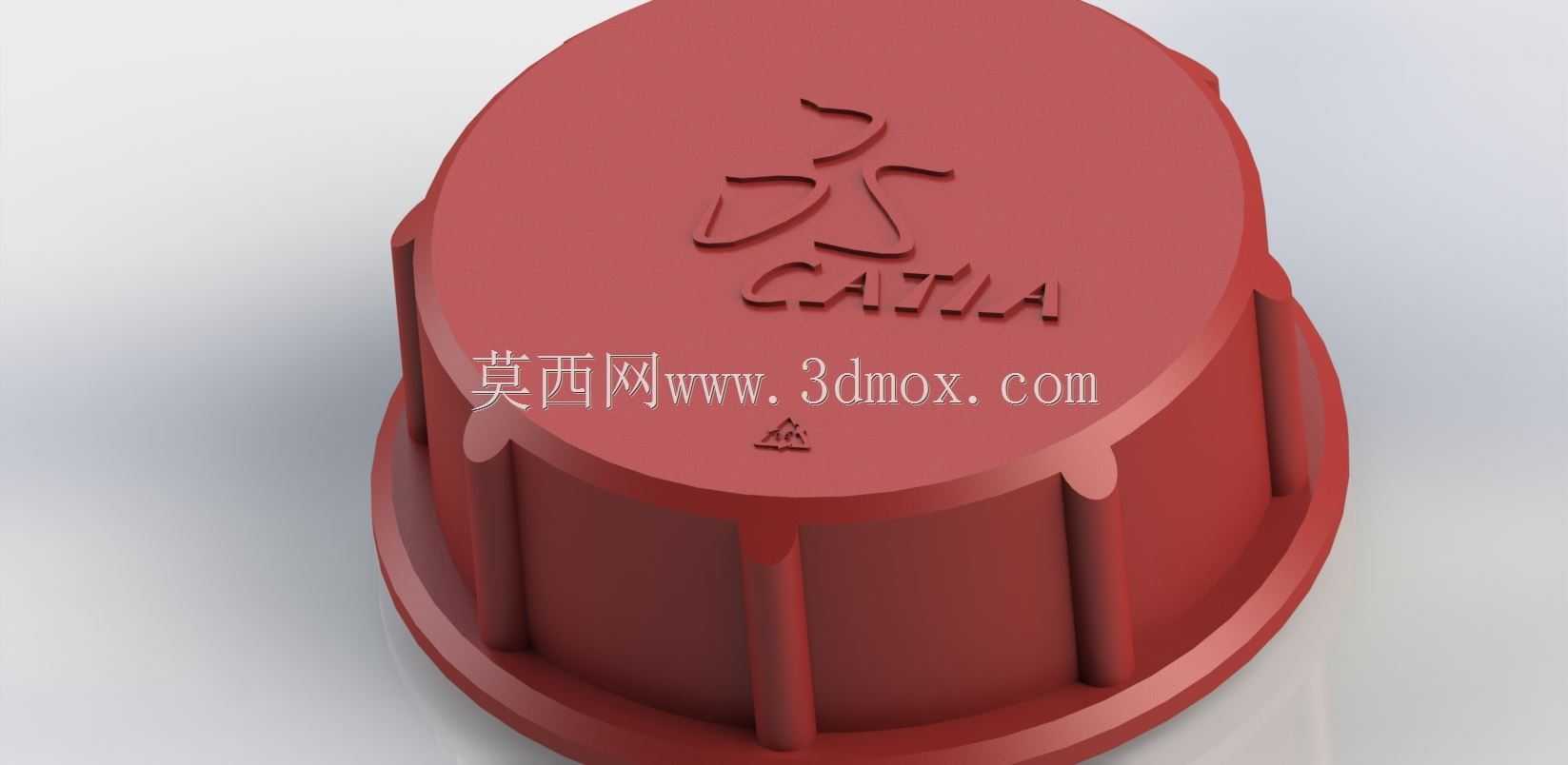

　　然后是顶部的标识区域设计，图里顶部做了凹陷的CATIA标识，这种凹陷标识在建模的时候要注意深度，一般标识凹陷深度控制在0.3-0.5mm就足够清晰，太深的话会在零件背面形成缩印，影响封盖内侧的平面度，如果内侧需要装密封胶圈的话，平面度不够会导致密封失效，出现渗漏的问题。另外顶部的边缘要做一圈小的倒角，避免零件周转的时候边缘磕碰产生毛刺，影响装配后的外观一致性。

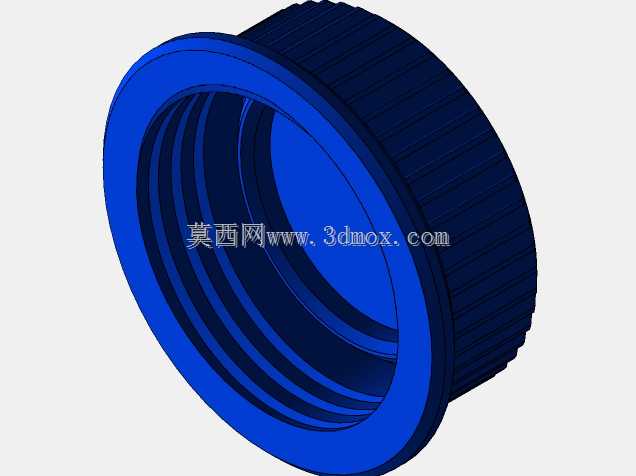

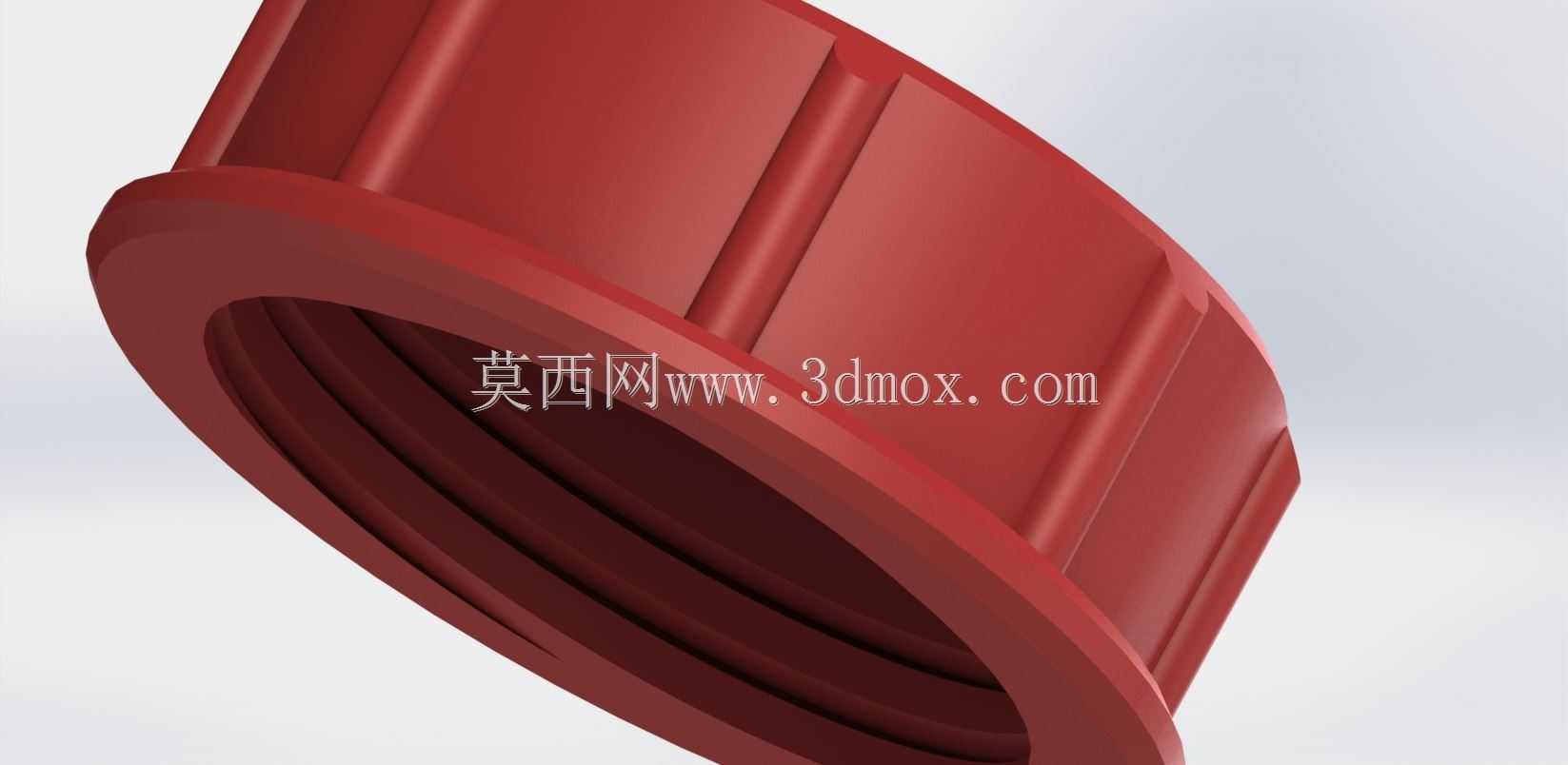

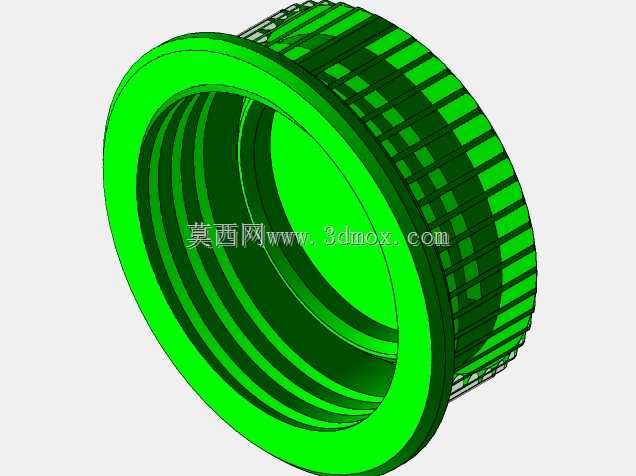

　　再说到安装配合的部分，这类封盖和腔体的连接一般有两种形式，一种是卡扣式，一种是细牙螺纹连接。如果是螺纹连接的话，封盖内侧的螺纹要做退刀槽，退刀槽的宽度要留够1.5倍螺距，方便注塑的时候脱模，也能保证螺纹拧到底的时候端面能贴合密封面。如果是卡扣式的话，内侧的卡扣悬臂长度要根据材料的弯折特性来算，常用的ABS或者PP材料，悬臂的厚度不要超过1.5mm，不然拆装的时候卡扣太硬掰不动，还容易断；卡扣的导入角要做15-20度的斜角，方便装配的时候顺利滑入卡槽，退出角做30度左右，保证拆卸的时候不需要太大的力就能脱开。

　　尺寸边界这块，这类小型封盖的总高度一般不会超过30mm，底部的法兰边直径比主体外径大3-5mm，法兰边的作用是限位，当封盖拧到位或者卡扣卡紧的时候，法兰端面刚好贴在腔体的开口端面上，一方面能控制安装深度，避免封盖拧过头顶到内部的元件，另一方面法兰和腔体端面之间可以装O型密封圈，提升防护等级，一般做到IP65的防护等级的话，法兰端面的平面度要控制在0.1mm以内，表面粗糙度Ra3.2就足够，不需要太高的加工精度，毕竟是注塑件，精度太高会大幅提升模具成本。

　　还有底部的过渡圆角，封盖主体和底部法兰连接的位置要做R2以上的圆角，这个位置是应力集中的区域，不管是注塑冷却的时候，还是拆装的时候受力，圆角太小的话容易在根部出现裂纹，尤其是在低温环境下使用的时候，塑料材料韧性下降，应力集中的位置很容易开裂失效。另外建模的时候要注意拔模角度，外圆周的防滑筋位置，拔模角度做1度就够，内侧的螺纹或者卡扣位置，拔模角度要做到1.5-2度，方便脱模的时候不会拉伤零件表面，保证外观和配合尺寸的精度。

　　实际选型的时候，还要考虑使用环境的介质，如果是用在有切削液、机油的设备上，材料要选耐油的PP或者尼龙，如果是用在户外有紫外线照射的场景，要加抗UV的助剂，避免长时间使用后材料变脆。另外封盖的颜色一般用红色、黄色这类醒目的颜色，是为了在设备维护的时候能快速找到需要拆装的封盖位置，尤其是在设备内部管线比较多的地方，醒目的颜色能减少维护人员找位置的时间，提升维护效率。

　　很多新手做这类小零件建模的时候，容易忽略细节，比如防滑筋的间距不均匀，或者标识的位置偏心，还有的人把内侧的密封槽尺寸做的不对，导致胶圈装上去要么太松掉出来，要么太紧挤变形，起不到密封作用。其实这类小零件的设计核心是在满足功能的前提下，尽可能简化结构，降低模具成本，同时保证足够的使用寿命，毕竟这类封盖可能在设备的全生命周期里要拆装几十次甚至上百次，结构可靠性一定要够，不能拆个几次就出现滑牙、卡扣断裂的问题。
