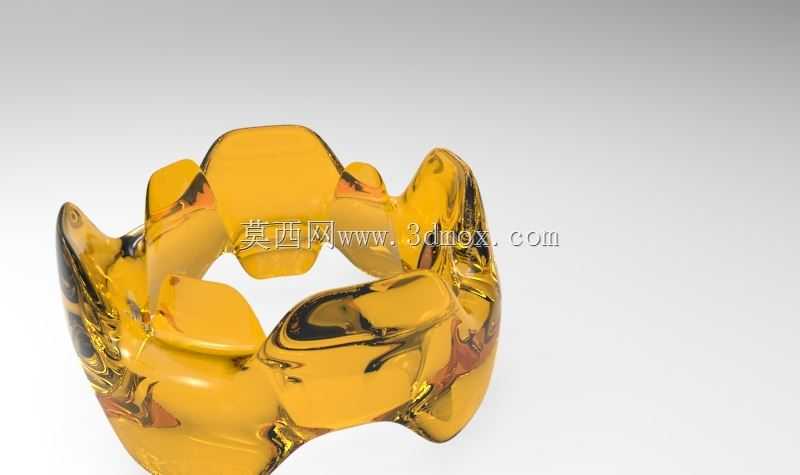

透明琥珀色传感器支撑塑料结构件

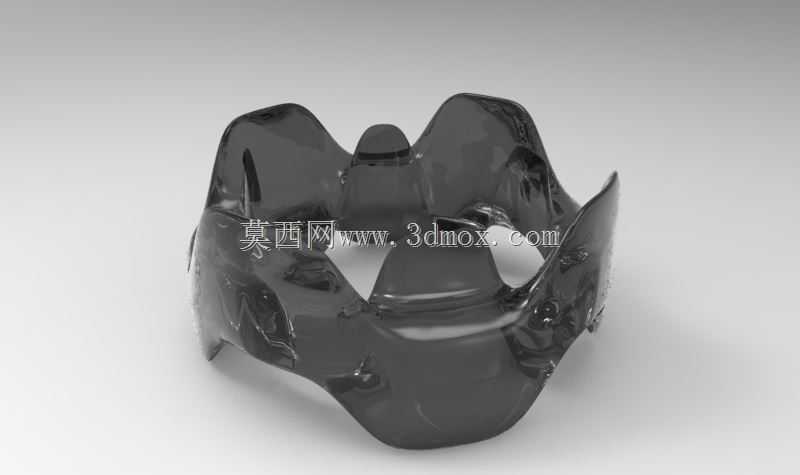

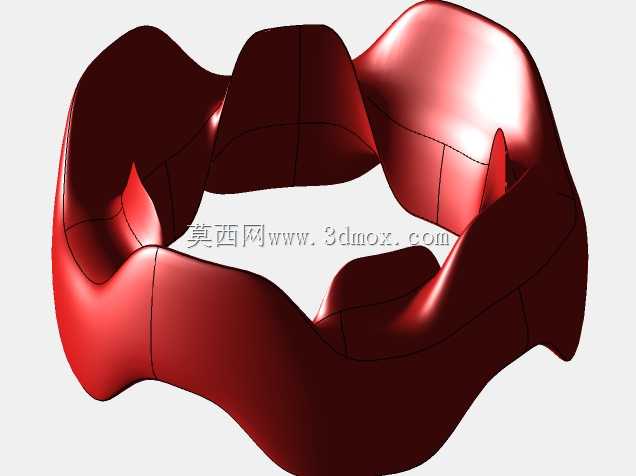

　　这款异形塑料支撑件主要适配光电类、接触式检测类传感器的安装定位场景，在自动化产线的工件到位检测、位置反馈环节中，承担传感器本体与安装基座之间的缓冲、定位、隔振作用，避免传感器直接与金属安装面硬接触，减少设备运行过程中振动传导对传感器检测精度的干扰，同时通过自身的异形曲面结构，适配传感器的不规则外形轮廓，实现无额外紧固件的卡合式预固定，降低现场安装的调整难度。从结构设计逻辑来看，该支撑件采用一体化注塑成型的曲面镂空结构，整体为环形多爪式布局，六个均匀分布的支撑爪内侧曲面完全贴合传感器外壳的弧面轮廓，安装时仅需将传感器沿支撑件轴向推入，即可通过支撑爪自身的塑料弹性实现卡紧，无需额外打胶或者加装紧固件，在后期传感器维护更换时，

　　可直接拔出传感器，不会对支撑件本身造成结构性损伤，重复安装定位精度可控制在0.1mm以内，满足大部分工业检测场景的位置精度要求。支撑件的整体外径控制在42mm，轴向高度28mm，安装边界预留了3mm的法兰边，可直接嵌入到设备安装面板的预开孔中，法兰边的厚度为1.2mm，安装后与面板表面齐平，不会突出面板影响周边工件的输送路径。支撑爪的壁厚从根部的2.5mm逐步过渡到爪端的1.8mm，既保证了根部的结构强度，避免长期受力出现断裂，又让爪端具备足够的弹性变形量，适配传感器外壳±0.3mm的尺寸公差，不会因为注塑件的尺寸波动导致安装卡滞或者松动。材料选用透明琥珀色的改性PC塑料，具备良好的抗冲击性能和耐候性，

　　在-20℃到80℃的工作环境下不会出现脆裂或者软化变形，同时透明材质可以让运维人员直接观察到内部传感器的安装到位状态，不需要反复拆卸检查卡合情况，减少现场运维的工作量。在实际产线应用中，这类支撑件常配套用于包装设备的物料到位检测、输送线的工件位置反馈、小型装配设备的零件定位检测环节，相比传统的金属安装支架，塑料材质的支撑件不会对传感器的电磁信号造成屏蔽，适配电容式、光电式等多种工作原理的传感器安装需求，同时自身重量仅为12g，不会给安装面板带来额外的负载，在轻量化的小型自动化设备中应用优势明显。设计过程中针对支撑爪的受力变形量做了反复的仿真验证，确保在推入传感器时，爪端的最大变形量不超过材料的屈服极限，经过1000次重复插拔测试后，

　　支撑爪的回弹量偏差不超过0.05mm，不会出现松动脱落的问题。支撑件的表面做了高光抛光处理，没有明显的注塑披锋或者缩痕，和传感器外壳接触的曲面位置粗糙度控制在Ra1.6以下，避免刮伤传感器的外壳涂层，同时光滑的表面不容易积灰，在有少量粉尘的生产场景中，仅需定期用压缩空气吹扫即可完成清洁，不需要拆解维护。
