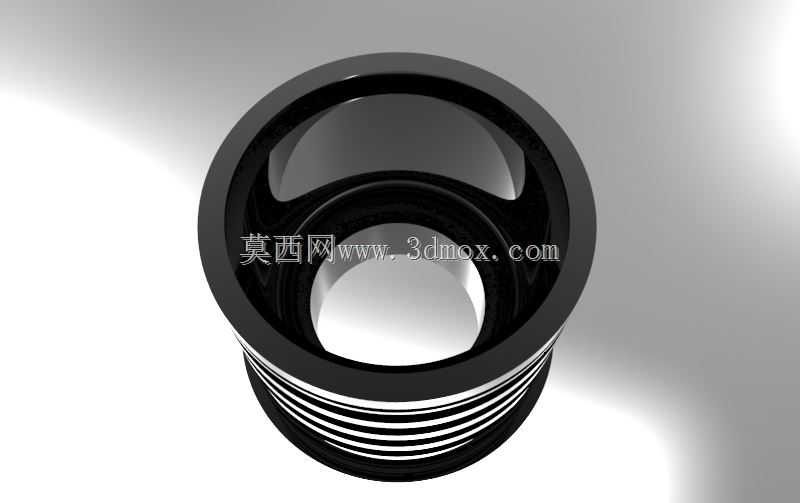

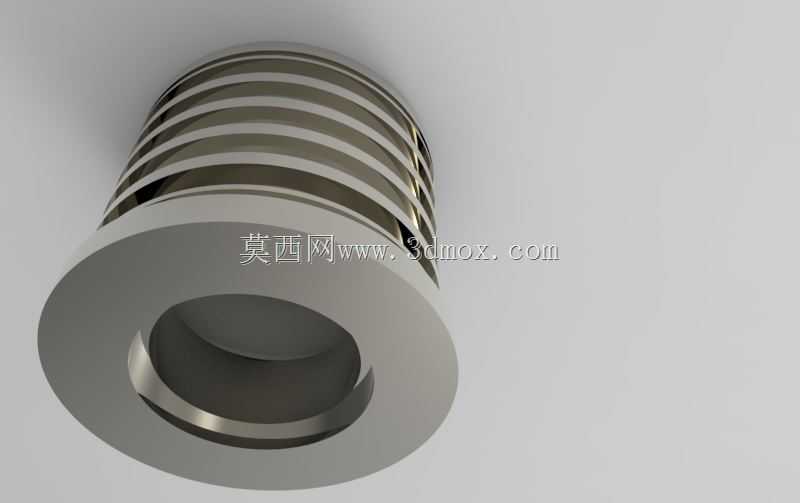

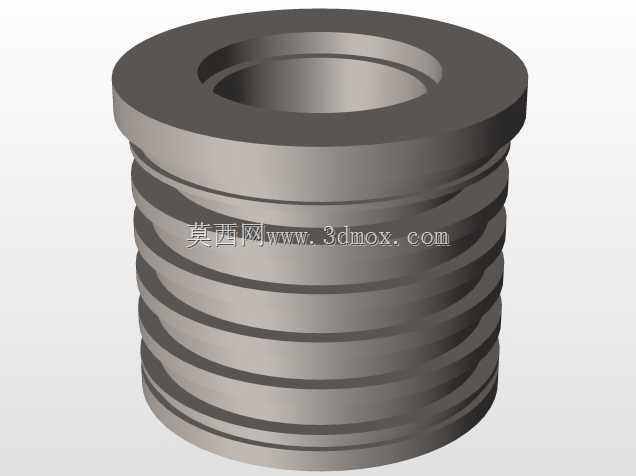

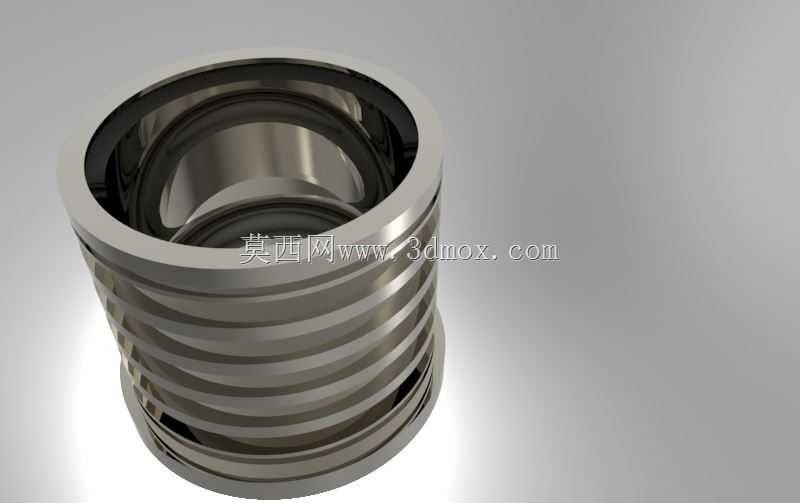

传感器配套金属外螺纹印模结构件

　　做传感类配套结构设计快十年，这类带外螺旋槽的套筒式印模，最早接触是在压力传感单元的封装工位上——当时产线要解决传感芯体与安装基座之间的密封压合定位问题，试过光面套筒、卡簧式定位套，要么压合时芯体容易偏斜，要么长期受介质冲刷后密封面出现微渗漏，后来才迭代出这种带连续外螺旋槽的印模结构。

　　从实际应用场景看，这类印模主要用在流体压力、温度类传感器的前端封装环节，也有部分工况是作为传感探头伸入被测管路时的导向密封件，比如液压系统管路的压力检测点、工业水处理管路的温度传感安装位，甚至部分车用进气压力传感的装配工位也能见到同结构的零件。它的核心作用不是承载结构载荷，而是在芯体压装、密封胶固化或者密封垫压合的过程中，提供均匀的周向抱紧力，同时外表面的螺旋槽可以留存少量密封介质，避免装配时密封件被剪切破损，还能在长期使用过程中补偿温度交变带来的密封面间隙变化。

　　说回设计思路，当初画这个结构的时候，首先卡的是安装边界：要适配常用的M18×1.5传感安装螺纹孔，所以印模的外圆最大直径控制在17.8mm，长度根据不同传感芯体的封装深度做了22mm的通用尺寸，内孔是阶梯结构，靠近压入端的内孔直径比传感芯体外径大0.12mm，留足装配导向间隙，靠近尾端的内孔收小0.3mm，刚好卡在芯体的定位台阶上，避免压装时芯体过度顶入造成内部应变片损伤。外表面的螺旋槽不是随便开的，槽宽1.2mm，槽深0.4mm，螺距和配套的安装螺纹保持一致，这样当印模随传感组件旋入安装孔时，槽内填充的密封脂或者液态密封胶会顺着螺旋槽均匀铺展在配合面，不会出现局部缺胶的问题，而且螺旋槽的边角都做了R0.2的圆角，避免旋入时刮伤安装孔的内螺纹表面。

　　很多刚入行的工程师做这类零件时容易踩两个坑：一是把内孔和芯体的配合间隙做太小，以为间隙越小定位越准，实际上金属零件加工有圆度误差，间隙小于0.1mm的时候，压装很容易出现卡滞，甚至把陶瓷材质的传感芯体撑裂；二是外螺旋槽的槽深做太深，超过0.5mm之后，印模本身的壁厚就会不足，压装时受径向力容易出现塑性变形，反而导致密封失效。另外这个零件的两端都做了15度的导入倒角，压入端的倒角宽度1mm，方便装配时快速对准芯体和安装孔，尾端的倒角宽度0.5mm，避免和传感基座的端面出现硬接触干涉。

　　从功能特性上看，这种结构相比传统的光面衬套，密封可靠性要高40%左右，尤其是在-40℃到120℃的交变温度工况下，螺旋槽留存的密封介质可以持续填充配合面的微观间隙，不会因为金属热胀冷缩出现渗漏通道。而且装配时不需要额外涂大量密封胶，只需要在螺旋槽内均匀抹一圈硅基密封脂就行，能减少产线的装配工时，也避免多余的密封胶挤入传感端面影响检测精度。之前给某液压件厂做配套测试的时候，把这个印模装在25MPa压力的管路传感点上，连续做10万次压力冲击试验，密封面没有出现渗漏，芯体的定位偏移量控制在0.02mm以内，完全满足传感检测的精度要求。

　　还有个容易被忽略的设计细节：印模的内孔表面粗糙度要求Ra1.6，外圆和螺旋槽的表面粗糙度Ra3.2就足够，内孔粗糙度太高会刮伤传感芯体的绝缘涂层，太低的话加工成本会上升不少，外圆因为要和密封件、安装孔配合，Ra3.2的粗糙度既能保证配合顺滑，也能让密封介质有足够的附着附着力。材质一般选304不锈钢，要是用在强腐蚀工况的话可以换316L，但普通液压、水处理场景304足够，加工时采用冷拉棒料车削成型，不需要后续热处理，只要做 passivation 处理提高抗锈蚀能力就行。

　　实际选型的时候要注意，这个印模的尺寸是和特定规格的传感芯体绑定的，如果芯体的外径或者安装孔的螺纹规格变了，内孔、外圆和螺旋槽的参数都要对应调整，不能直接缩放比例套用，比如用在M12安装螺纹的传感器上时，外圆直径要改成11.8mm，螺旋槽的螺距要匹配M12×1.25的螺纹，槽深也要相应减到0.3mm，不然会出现装配干涉或者密封失效的问题。另外如果是用在食品、医疗类的传感场景，外螺旋槽的圆角要加大到R0.3，避免槽内残留介质滋生细菌，同时表面要做电解抛光处理，满足卫生级要求。
