实验室多工位样品混匀搅拌装置结构设计

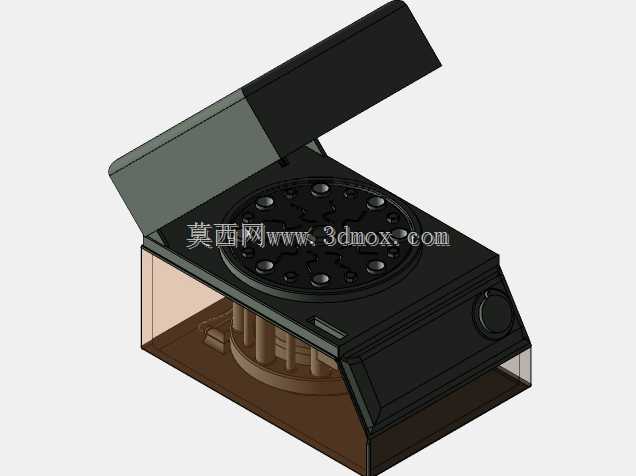

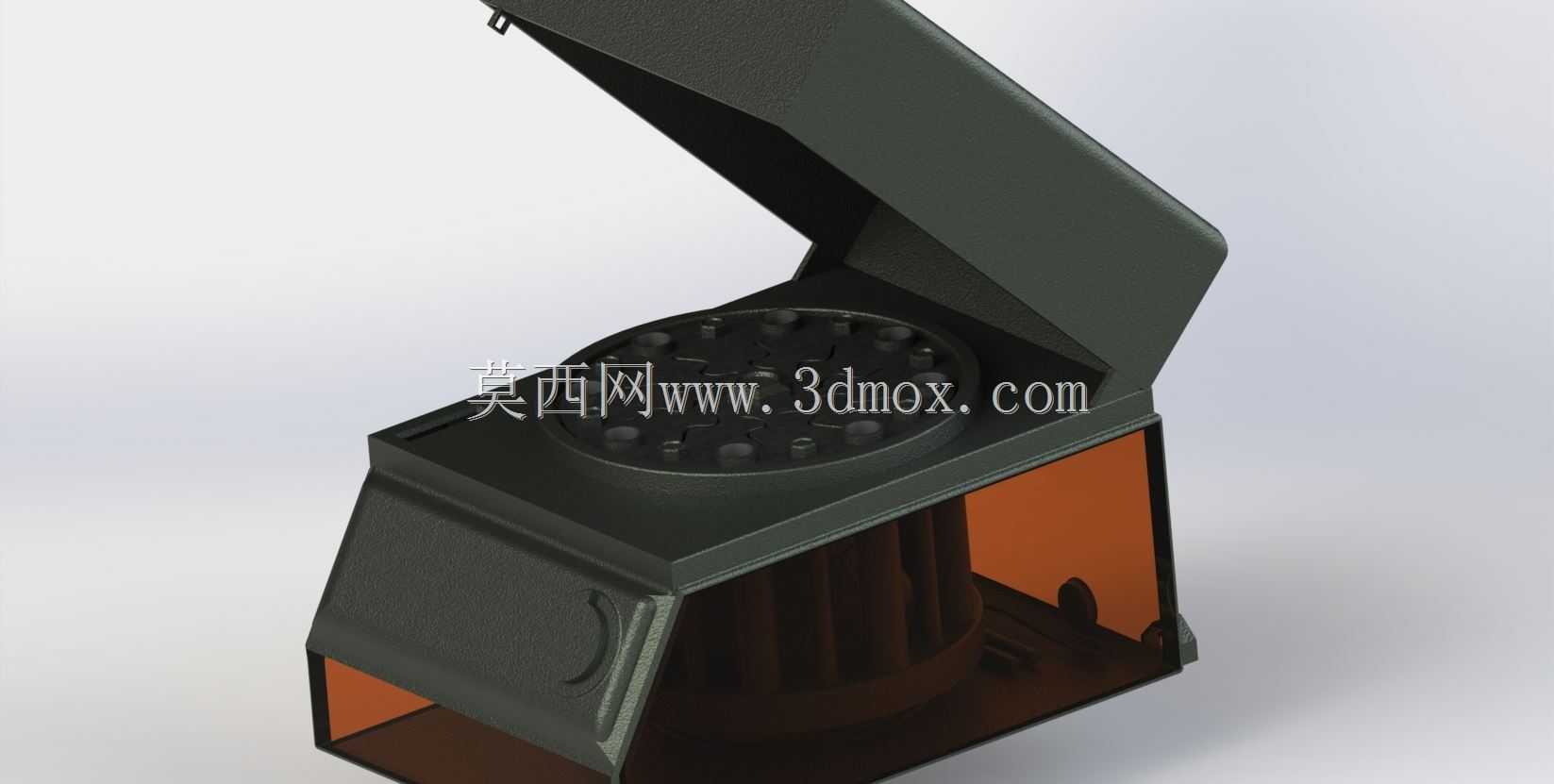

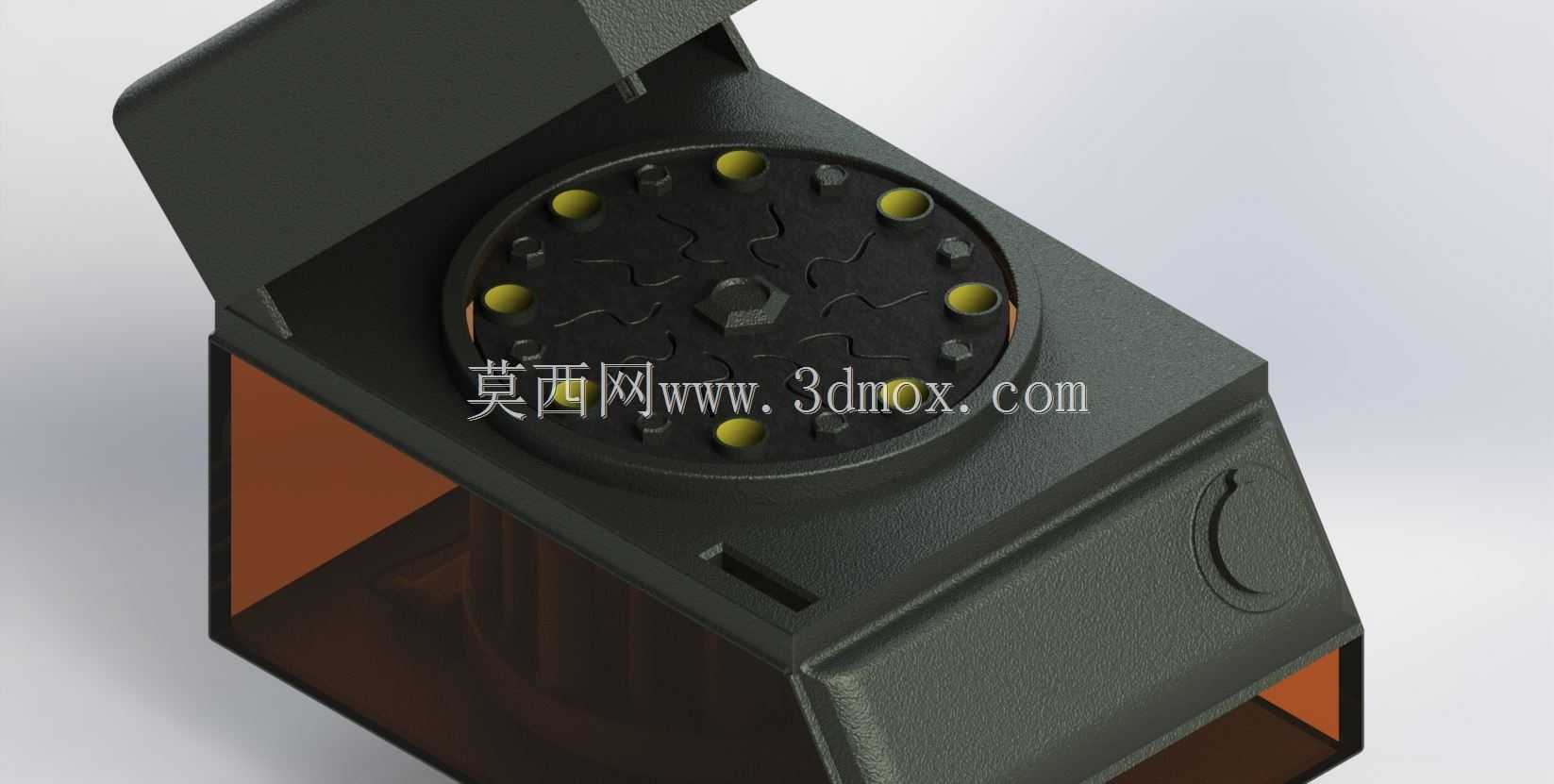

　　这款多工位搅拌装置主要面向实验室小容量样品前处理场景设计，在食品检测、环境监测、生物医药研发的样品制备环节，常需要对多份平行样进行同步混匀操作，避免单工位逐个处理带来的样品间处理时差，保证平行实验的条件一致性。装置整体采用台式封闭壳体结构，上盖可向上翻起开启，方便取放样品管，闭合后可阻挡搅拌过程中可能出现的样品飞溅，同时降低运行时的机械噪音向外传递。核心搅拌工位采用圆形转盘布局，沿转盘周向均匀布置8个样品管放置位，每个放置位设置适配标准离心管的定位凹槽，凹槽内带有限位凸台，可适配常用的1.5ml、2ml规格样品管，放置后无需额外固定即可随转盘同步运动，不会在搅拌过程中出现松脱移位。转盘下方的驱动机构采用偏心扰动设计，

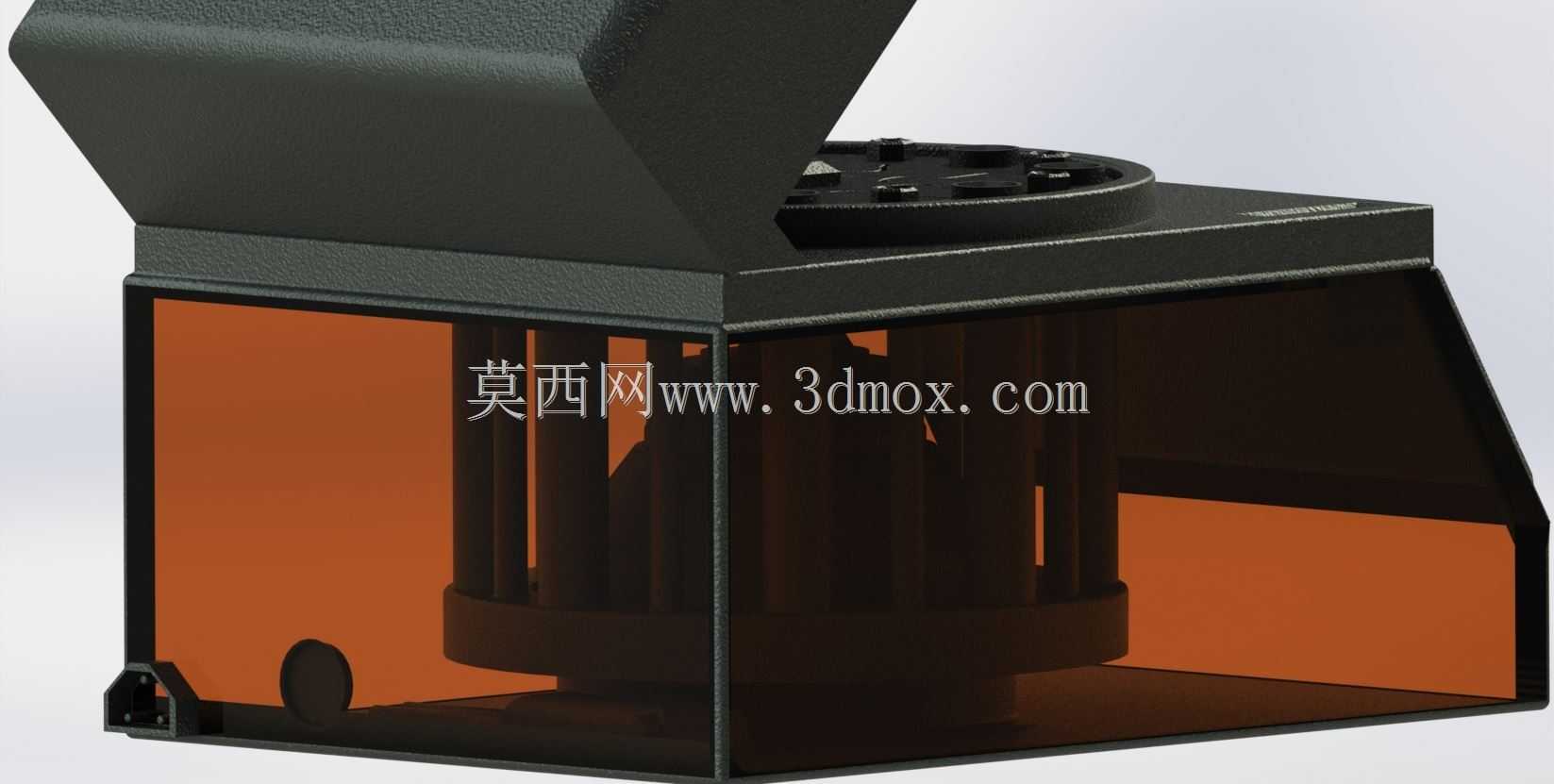

　　并非传统的磁力搅拌转子结构，而是通过偏心轴带动转盘做规律的行星式晃动，让样品管内的液体产生紊流实现混匀，这种结构相比磁力搅拌不会出现转子磨损带来的样品污染问题，也不需要针对不同粘度样品更换不同规格的转子，对于含有微量固体颗粒的悬浮液样品，混匀效果更均匀，不会出现颗粒沉底无法打散的情况。壳体前部设置有嵌入式的调节旋钮，可通过旋钮调整驱动电机的转速，适配不同粘度、不同混匀要求的样品，对于易产生泡沫的试剂类样品可调低转速缓慢混匀，对于难分散的悬浊液样品可调高转速强化扰动效果。壳体侧面预留有散热格栅，可保证长时间连续运行时驱动电机的热量及时散出，不会出现过热停机的问题。从安装边界来看，装置整体占地尺寸与常规台式离心机接近，

　　可直接放置在标准实验台面上使用，不需要额外的固定安装，底部带有四个防滑橡胶垫，运行时不会因为振动出现位置偏移，上盖开启后的最大高度满足常规实验台上方的置物架间距要求，不会出现开启干涉。设计过程中特意将驱动传动结构全部封闭在壳体内部，外部没有裸露的传动部件，避免日常使用时操作人员误触运动部件带来的安全隐患，同时壳体边角全部做了圆角钝化处理，没有尖锐的棱角，符合实验室设备的安全设计规范。上盖与壳体的连接位置设置有阻尼转轴，开启到任意角度都可以保持位置，不会出现上盖自行回落砸手的问题，闭合后上盖与壳体之间带有密封胶条，可进一步降低运行噪音，同时如果出现样品管意外破裂的情况，可阻挡液体溅出到装置外部，方便后续清洁处理。

　　每个样品管放置位的底部都带有柔性缓冲垫，样品管放入后与缓冲垫接触，可降低转盘晃动时样品管与定位槽之间的碰撞噪音，同时避免硬质接触导致的样品管碎裂问题。装置的供电接口设置在壳体后部，采用标准的品字电源接口，通用性强，电源线可方便拆卸收纳，后部同时带有电源开关，不用时可直接切断设备电源，不需要频繁插拔电源线。从结构建模的细节来看，转盘上的每个定位槽都做了同轴度公差约束，保证各个工位的晃动幅度一致，避免不同位置的样品混匀效果出现差异，偏心轴的偏心距经过反复校核，既保证足够的扰动幅度实现样品快速混匀，又不会因为幅度过大导致样品管内液体溅出，壳体的壁厚设置兼顾结构强度与轻量化要求，整体重量适合单人搬运挪动，可根据实验需求在不同实验台之间转移使用。
