直升机多通连接阀体结构设计

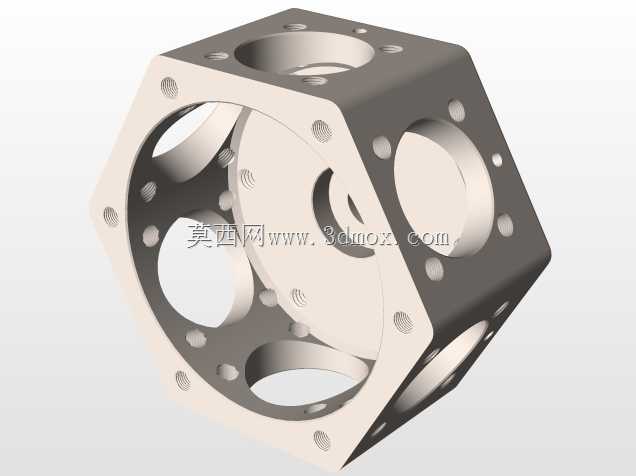

　　该零件为直升机液压与气动管路系统中的核心多通连接阀体，主要应用于直升机机身中段的管路交汇节点，承担不同压力等级液压管路、气压管路的汇流与分流功能，是直升机飞控作动系统、起落架收放系统、环境控制系统管路布局中的关键连接件。从实际装机场景来看，这类多通阀体通常布置在机身承力框的预留安装位，周边需要避让操纵拉杆、线束束、燃油管路等机载设备，因此其外形采用了切角式多面体结构，而非传统的圆柱形或方形阀体，目的是在有限的机身安装空间内，最大化压缩零件自身占用体积，同时为周边管路的弯折、接头安装预留足够的操作间隙。

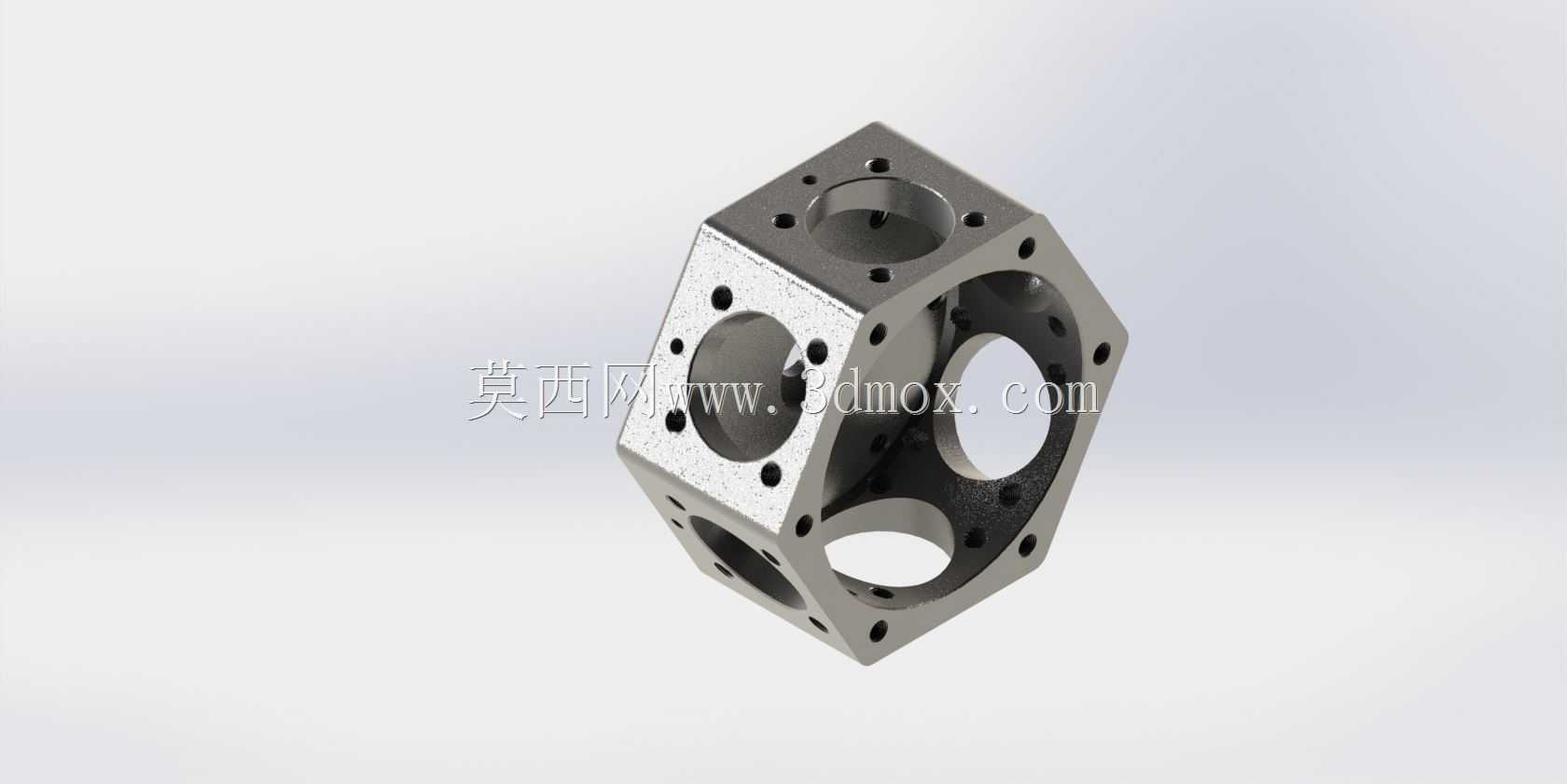

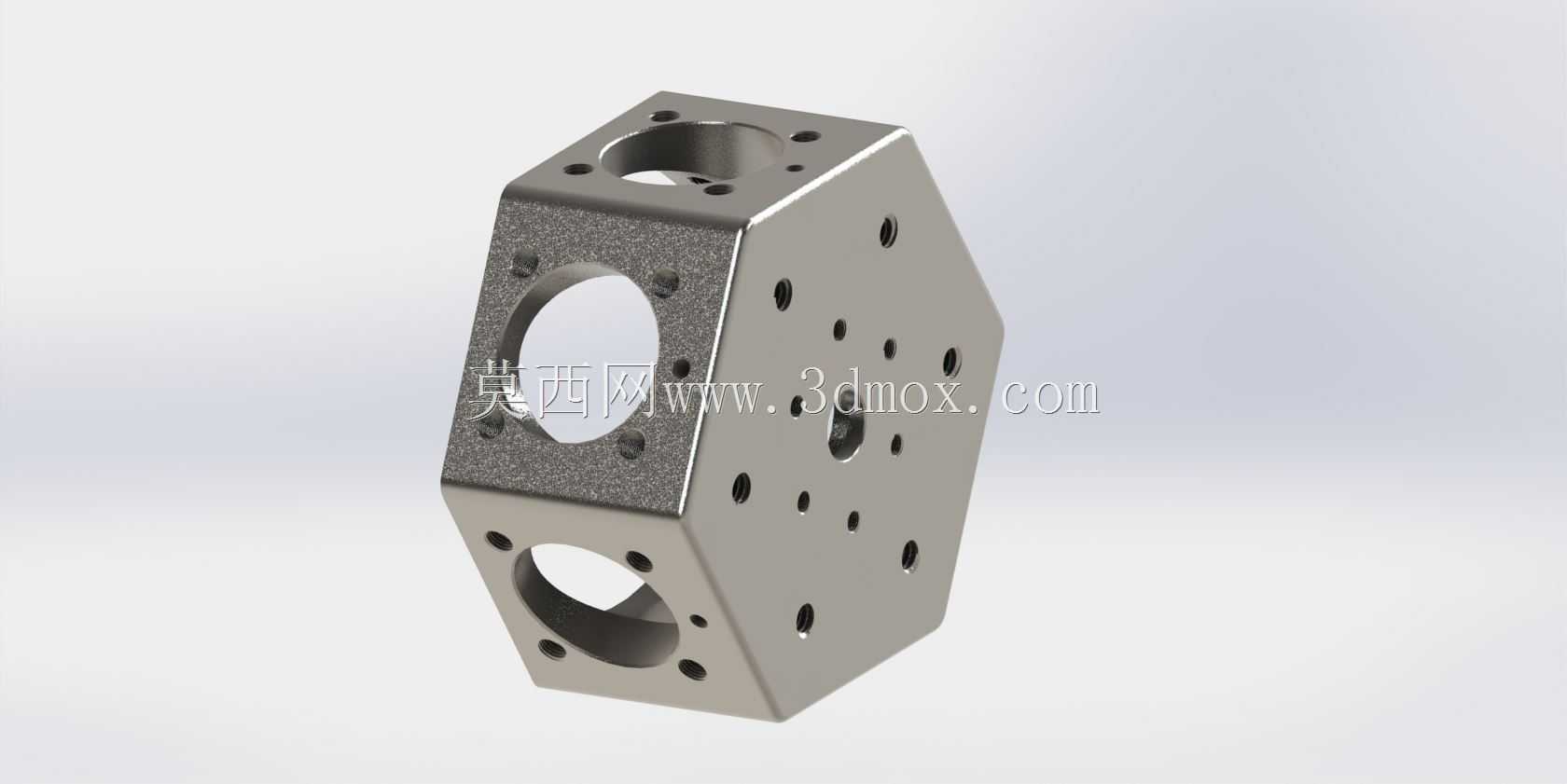

　　从功能特性上看，该阀体共设置六个方向的管路连接端口，每个端口周边均设计有均匀分布的安装螺孔，用于配合管接头的法兰盘实现端面密封连接，不同端口的通径存在细微差异，对应不同流量需求的管路回路，其中大口径端口对应主液压回路的大流量供油路，小口径端口对应控制回路的低压信号管路或回油管路。阀体内部采用中空汇流腔设计，所有端口的流道在腔体内部平滑过渡，避免出现直角拐角造成的流阻增大、气蚀或压力损失问题，内部流道的过渡圆角经过流体仿真验证，能够在直升机全飞行包线的压力、温度波动范围内，保证管路内介质流动平稳，不会出现紊流引发的管路振动问题。

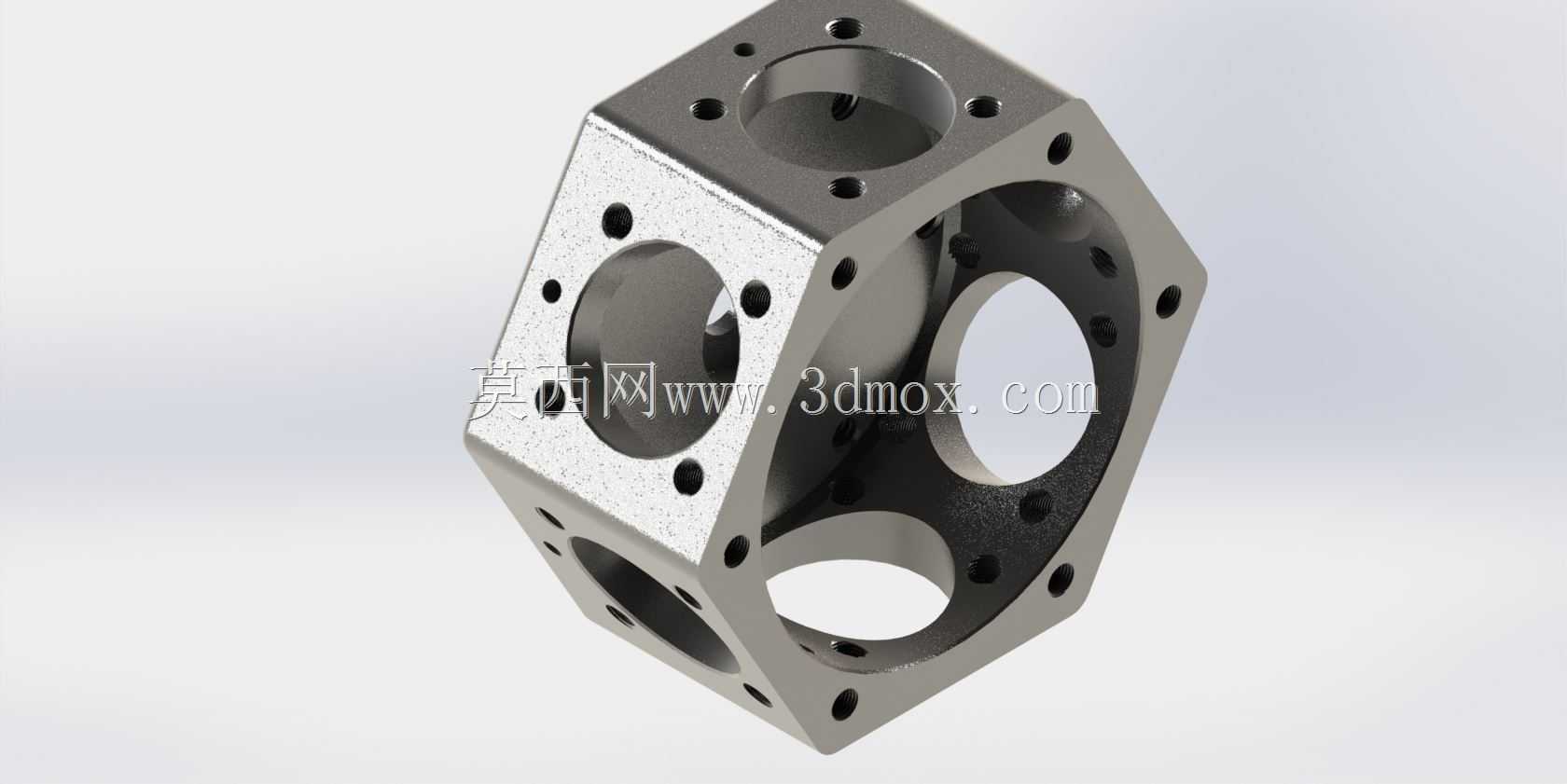

　　设计思路上，该零件优先考虑航空场景下的轻量化与高可靠性要求，整体采用高强度铝合金锻坯加工而成，外表面的非配合面做了硬质阳极氧化处理，配合面采用精密磨削加工保证平面度与粗糙度要求，满足端面密封的安装要求。阀体的六个安装面均经过角度公差控制，相邻面的夹角精度控制在±0.05°以内，保证装机后各个方向的管路接头能够无应力装配，避免因安装面角度偏差造成接头密封失效、管路附加应力过大等问题。每个端口周边的螺孔位置度公差严格控制在0.02mm以内，确保法兰接头安装时螺栓能够顺利穿入，不会出现别劲现象，同时螺孔采用钢丝螺套预埋设计，提升铝合金基体上螺纹的反复拆装寿命，满足机载设备维护时的多次拆装需求。

　　从安装边界来看，该阀体的最大外接圆直径控制在120mm以内，整体轴向高度不超过80mm，安装时通过其中一个基准面固定在机身承力框的支架上，固定螺栓采用航空标准的高锁螺栓，安装后阀体的所有外凸部分距离周边机载设备的最小间隙不小于15mm，满足直升机飞行过程中结构变形、振动位移下的间隙要求。阀体的重量经过拓扑优化，在保证内部承压强度、安装刚度的前提下，去除了非受力区域的多余材料，整体重量较传统同通径的方形阀体降低约22%，符合航空零部件轻量化的设计要求。在强度校核方面，该阀体能够承受21MPa的额定工作压力，爆破压力不低于63MPa，能够覆盖直升机液压系统的最大压力冲击工况，同时在-55℃到135℃的工作温度范围内，材料性能变化率控制在5%以内，满足高空低温、发动机附近高温等复杂装机环境下的使用要求。

　　在实际建模过程中，需要重点关注各个安装面的角度关系、螺孔的位置度、内部流道的平滑过渡，尤其是内部腔体与各个端口的交接位置，不能出现加工残留的台阶或锐角，避免在压力循环过程中出现应力集中引发的疲劳裂纹。外表面的各个边角均做了R2的圆角处理，避免尖锐边角在装配过程中划伤操作人员或损坏周边的管路、线束，同时也能减少应力集中点，提升零件的疲劳寿命。这类多通阀体的设计难点在于平衡多方向管路的布局需求、安装空间限制、承压强度与轻量化要求，不同于地面设备的阀体设计，航空类阀体对重量、体积、可靠性的要求更为严苛，每一处结构的设计都需要经过强度、流体、装配、维护多维度的校核，才能满足装机使用的严苛标准。
