博伊蒂埃传感元件外壳结构设计

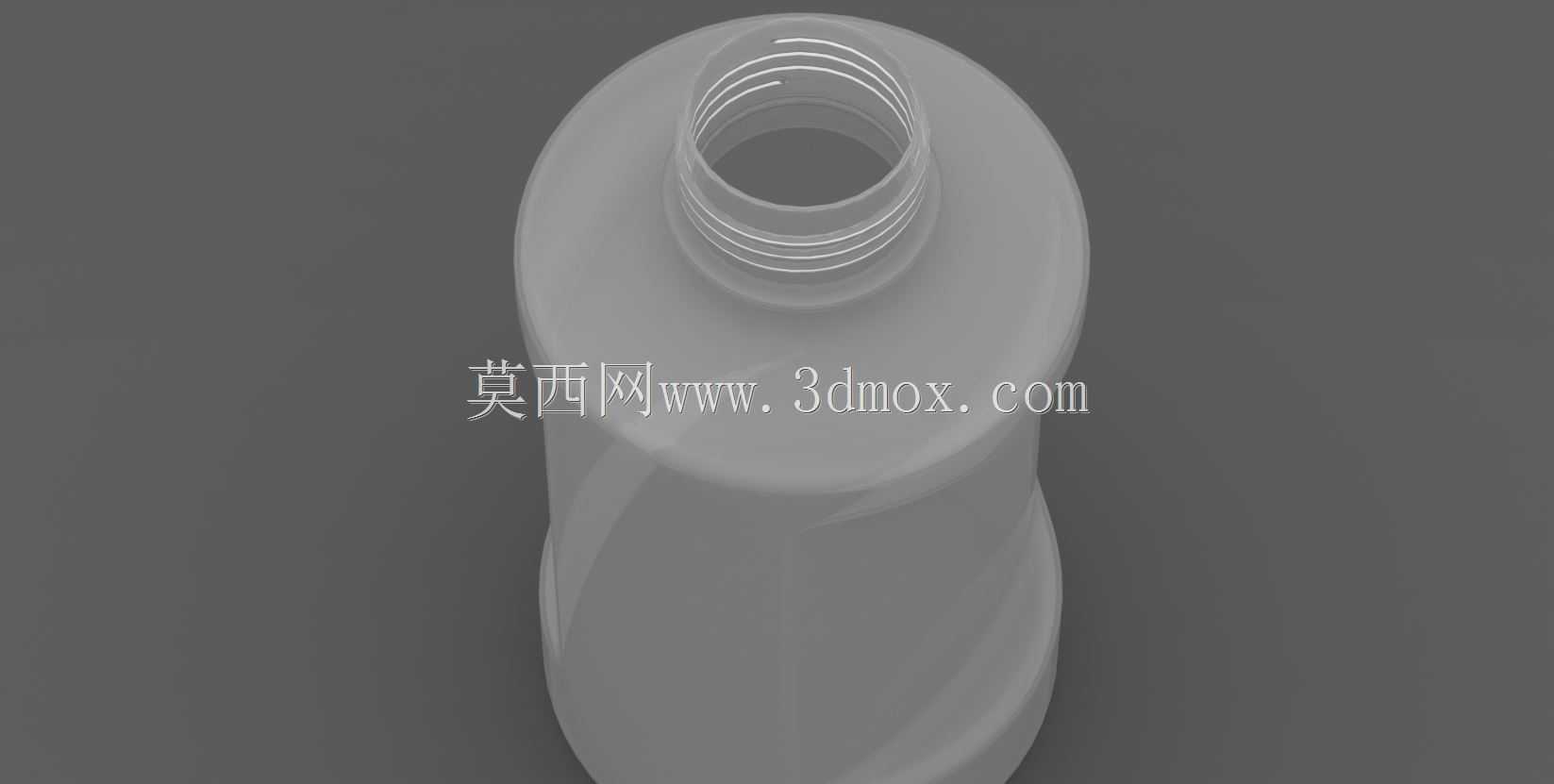

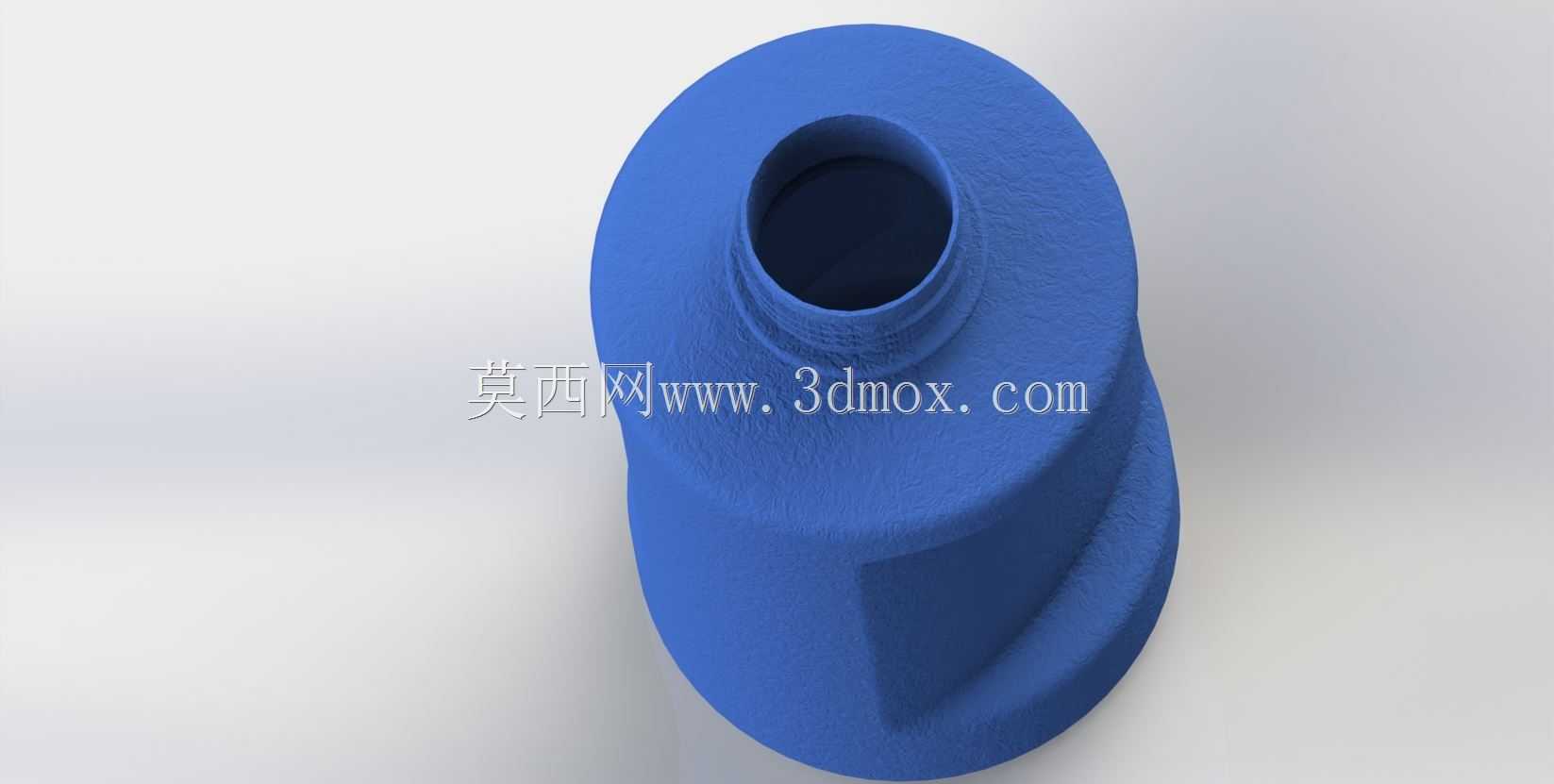

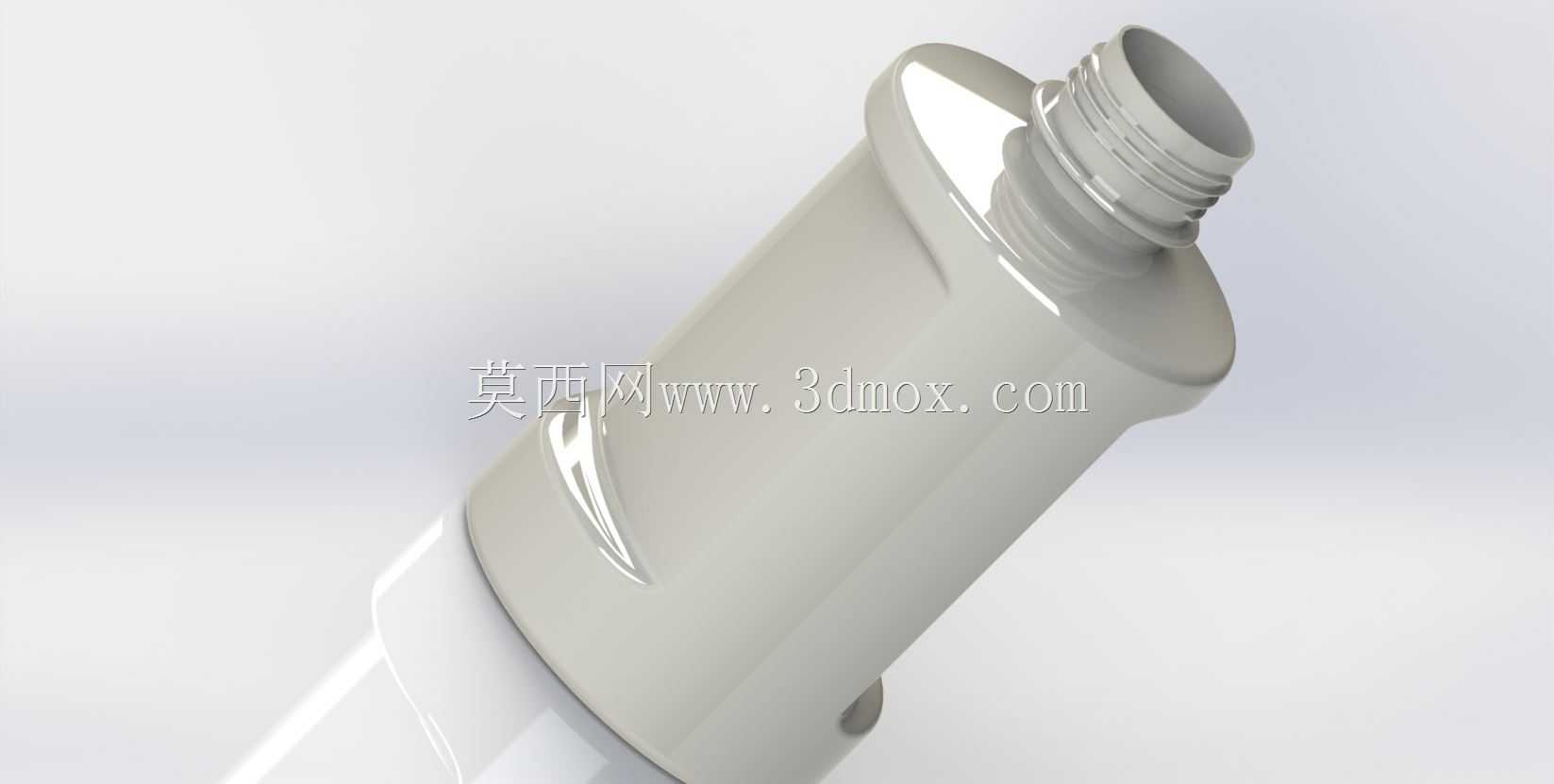

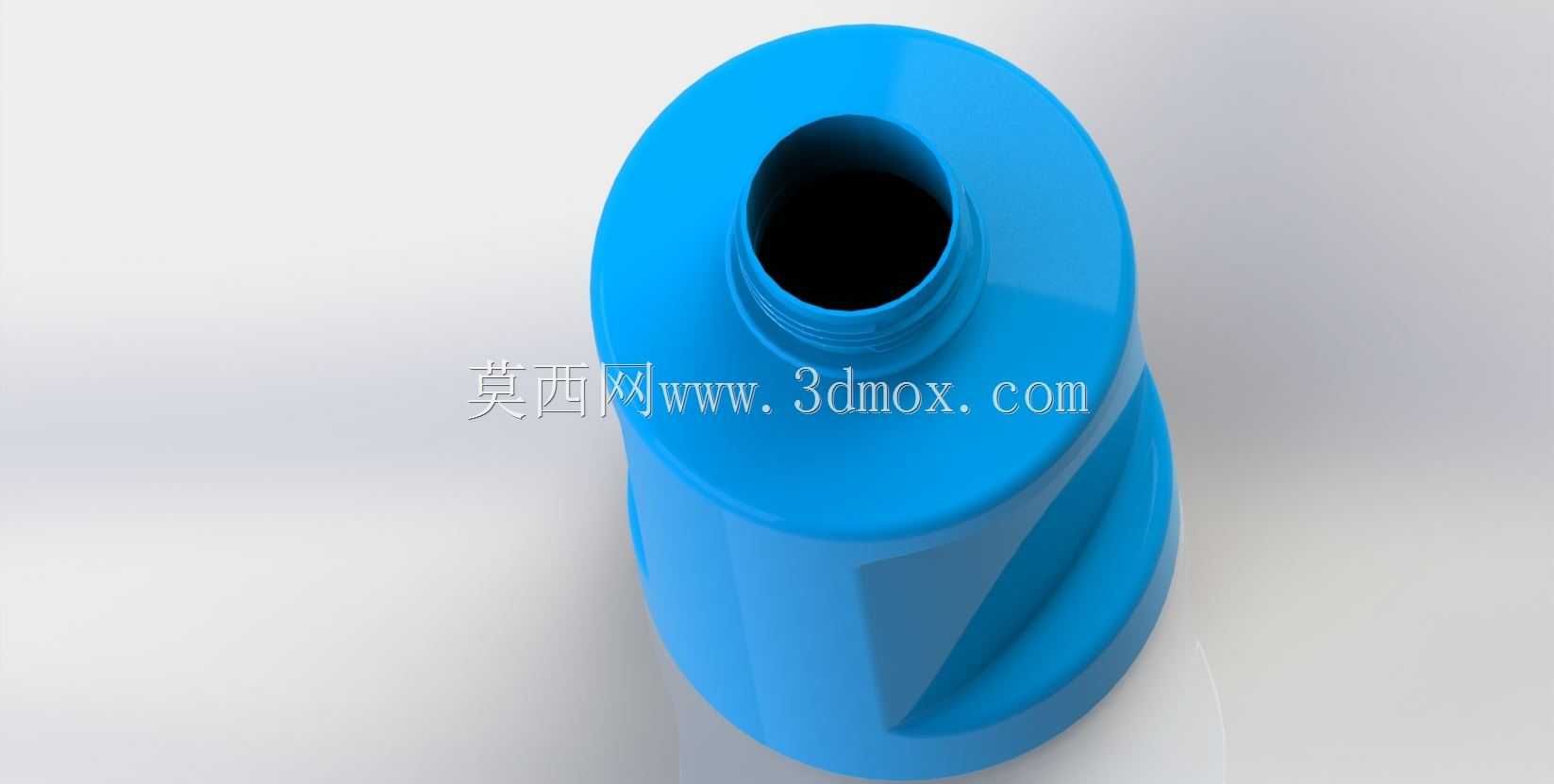

　　这款传感元件的外壳结构，在工业检测场景里承担着核心防护与安装适配的作用，日常多用于流体管路的参数检测工位，比如水处理管路的压力、流量监测节点，或是小型化工输送管线的介质状态采集位置，外壳需要同时兼顾内部传感芯体的防护、管路对接的密封性以及现场安装的便捷性。从结构设计思路来看，整体采用一体式柱形主体，上端做外螺纹接口设计，这个螺纹段是直接对接管路预留的内螺纹安装位的，螺纹的牙距、牙型都匹配常规工业小口径管路的连接标准，不需要额外加装转接头就能完成装配，螺纹根部做了退刀槽处理，避免装配时螺纹拧到底出现密封面贴合不严的问题，退刀槽的宽度和深度都控制在合理范围，既不会削弱壳体上端的结构强度，也能给密封垫圈留出足够的压缩空间。

　　主体柱身做了微锥度的过渡设计，靠近上端螺纹的位置直径略大，往下逐渐收窄，这个设计一方面是为了适配内部芯体的安装空间，内部传感模块的电路板、感应元件从上到下排布，上端直径更大的区域刚好容纳接线端子与信号处理模块，下部收窄的区域放置感应探头，让内部空间利用率达到最优，没有多余的冗余腔体，避免壳体整体重量过大；另一方面锥度设计也能在壳体注塑或者机加工的时候方便脱模、排屑，提升加工效率，柱身表面做了高光洁度处理，没有多余的棱角和凸起，在现场安装的时候不会刮擦操作人员的防护手套，也不容易积留灰尘、管路渗漏的介质，日常清洁维护更方便。壳体下端预留了探头伸出的小孔位，孔位边缘做了圆角过渡，避免尖锐边缘割伤探头外层的防护膜，

　　孔位和内部芯体的安装槽做了同轴度设计，保证探头安装之后和壳体中心轴线重合，检测的时候不会因为探头偏斜导致检测数据出现偏差。从安装边界尺寸来看，整体柱身的直径控制在常规小尺寸传感器的通用规格范围内，长度也适配多数工业现场的安装预留空间，不管是直接拧在管路的三通接口上，还是搭配安装支架固定在设备侧壁，都不会和周边的管路、阀体出现空间干涉，壳体的壁厚经过反复校核，在满足1.6MPa常规管路压力耐受要求的前提下，尽可能做薄，既减少了原材料的消耗，也让整体重量更轻，长期安装在管路上不会因为自重导致螺纹接口出现松动。在功能特性上，整个壳体没有多余的活动部件，一体式结构的密封性能更好，除了上端的螺纹接口和下端的探头孔位，其余位置都是封闭结构，

　　能够阻挡现场的水汽、粉尘进入壳体内部，保护内部的电子元件不会因为环境侵蚀出现短路、灵敏度下降的问题，壳体材质选用的是常规工业传感外壳常用的工程塑料，具备一定的耐弱腐蚀能力，能够适配多数常规工业流体的检测场景，不会因为短时间接触弱酸碱介质就出现壳体开裂、变形的问题。在实际选型适配的时候，这款外壳结构可以直接替换同规格的进口传感元件外壳，安装尺寸完全匹配通用标准，不需要对现有管路的安装位做二次改造，现场更换的时候只需要拧下旧的传感器，把这款结构的传感元件拧入接口，做好密封就能投入使用，大幅降低了现场维护的时间成本。设计过程中也充分考虑了批量生产的工艺性，整个壳体没有复杂的倒扣结构，不需要做复杂的抽芯模具，注塑生产的时候成型周期短，良品率高，机加工版本的壳体也只需要简单的车削工序就能完成加工，不需要多工位复杂换刀，生产效率能够满足批量供货的需求。另外壳体上端的螺纹段长度也做了优化，既保证拧入管路之后有足够的啮合牙数，满足连接强度要求，也不会因为螺纹过长导致拧入之后探头伸入管路的位置过深，干扰管路内部的流体流动状态，避免因为传感器安装导致管路出现额外的流阻，影响整个管路系统的输送效率。柱身的位置没有设计额外的拧动平面，安装的时候可以用常规的管钳或者活动扳手夹住柱身进行拧动，表面的光洁处理也不会因为扳手夹持出现明显的夹痕，影响外观的同时也不会破坏壳体的表面防护层。
