带螺旋标识双法兰盘式传感部件结构

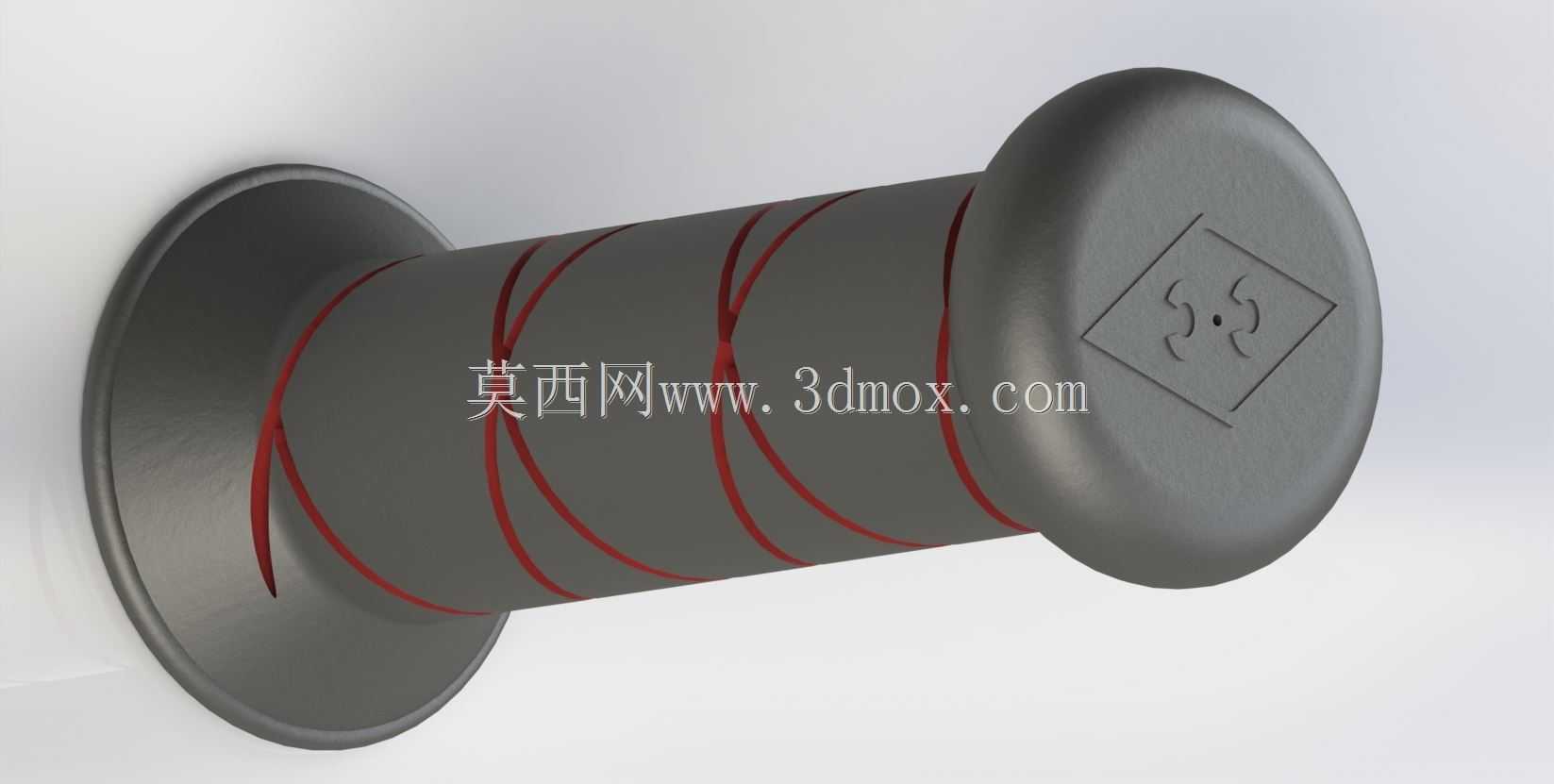

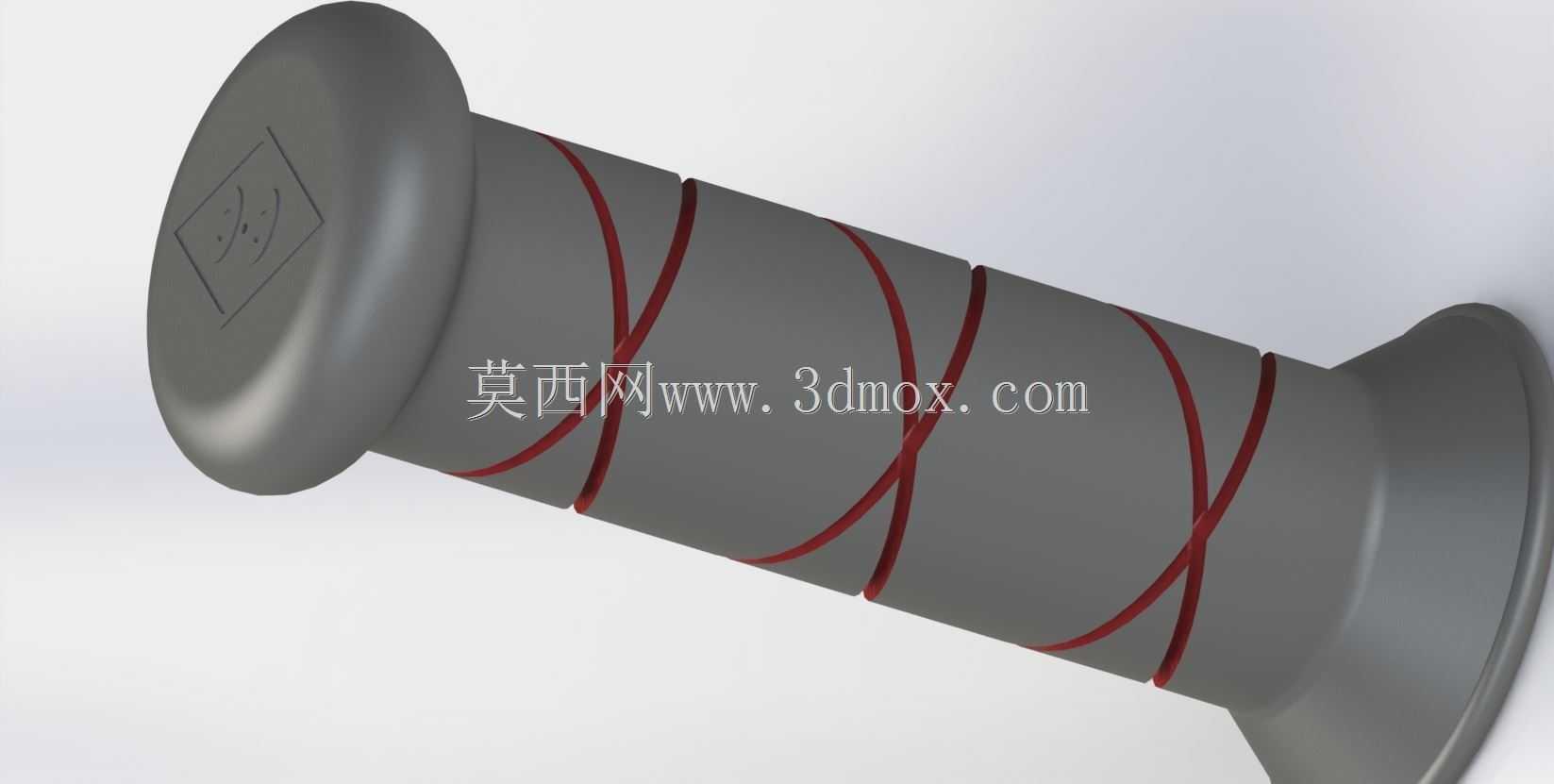

　　这款柱式带双法兰结构的传感部件，在工业现场的安装适配性设计上做了很务实的考量，两端的法兰盘采用等径外翻的圆弧过渡结构，没有尖锐的安装棱边，既可以避免安装过程中划伤操作人员的防护手套，也能在穿板安装时和密封垫圈形成更均匀的压紧面，不会因为棱边应力集中割坏橡胶密封件，在有防尘防水要求的设备舱壁安装场景下，这种结构比直筒式压合的密封可靠性要高出不少。柱身的螺旋红色标识并非装饰性设计，而是现场安装的对位参考线，在需要调整周向感应角度的安装场景下，施工人员不需要额外携带角度尺，只需要对照螺旋线的旋进距离，就能快速估算周向旋转的角度，每一圈螺旋线对应柱身一周的旋转行程，在狭小的设备安装空间内，这种可视化的对位设计能大幅降低现场调试的操作难度，减少反复拆装调整的工作量。

　　从实际使用场景来看，这类结构的传感部件常被用在自动化生产线的工件到位检测、工装夹具的夹紧状态确认、物流输送线的物料计数环节，柱身的主体直径控制在常规M12到M18传感元件的通用安装尺寸区间内，两端法兰的直径比柱身大出约三分之一，既可以在安装时起到轴向定位的作用，也能在部件受到意外侧向碰撞时，通过法兰盘抵住安装面板，避免柱身直接受冲击损坏内部的感应元件。端面上的菱形标识区域做了微凹的刻印处理，不会因为长期的设备擦拭、现场油污附着而磨掉标识内容，区域内的触点标识清晰对应内部接线的引脚定义，现场接线时不需要反复查阅说明书，就能快速完成线缆的对接，减少接线错误导致的部件烧毁风险。

　　设计过程中，柱身和两端法兰的衔接处做了R角过渡处理，没有直角应力集中的薄弱区域，在部件需要穿过薄金属板安装的场景下，R角结构可以分散安装压紧时的应力，避免长期受振动影响出现柱身和法兰衔接处开裂的问题。柱身表面做了哑光的硬质氧化处理，不会像亮面处理的部件那样在光电检测场景下产生杂光反射，干扰周边其他光电传感器的正常工作，同时哑光表面的抗油污附着能力更强，在机加工车间有切削液飞溅的场景下，表面残留的油污可以用普通车间抹布直接擦拭干净，不会留下明显的擦拭痕迹影响标识识别。

　　安装边界的设计上，这款部件的轴向总长度控制在常规穿板安装的适配范围内，法兰盘的厚度预留了足够的密封垫圈压缩空间，即使在安装面板厚度达到5mm的场景下，配合常规的橡胶平垫圈和锁紧螺母，也能实现IP65级别的密封效果，不需要额外定制加长的安装配件。柱身的螺旋标识采用嵌入式的色标填充，不是后期印刷的涂层，在有少量切削液、润滑油飞溅的使用场景下，不会因为液体长期浸泡出现标识脱落掉色的问题，长期使用后依然可以通过螺旋线完成安装对位。端盖和柱身的衔接处采用了卷边压合的密封结构，没有外露的拼接缝隙，现场进行高压空气吹扫清洁时，不会出现灰尘、水汽从拼接缝隙进入部件内部的情况，在有一定清洁要求的食品包装生产线、电子元件组装线上也能适配使用。

　　从结构建模的角度来看，这款部件的所有曲面都采用了参数化的建模逻辑，法兰盘的外翻弧度、柱身的螺旋线导程、端盖的菱形标识区域尺寸都可以根据实际使用的传感元件规格进行快速调整，不需要重新搭建整体建模框架，在衍生不同检测距离、不同接线方式的同系列传感部件时，可以直接通过修改参数完成模型调整，大幅缩短同系列产品的建模周期。建模过程中对所有的安装配合面都做了公差预留，法兰盘的安装贴合面平面度控制在合理的公差范围内，安装时不会出现贴合不严导致的密封失效问题，柱身的外径尺寸按照安装孔的常规配合公差做了偏移处理，实际装配时可以顺利穿入标准开孔，不会出现过紧卡滞或者过松晃动的问题。
