带安装凸耳的环形传感器支撑壳体结构

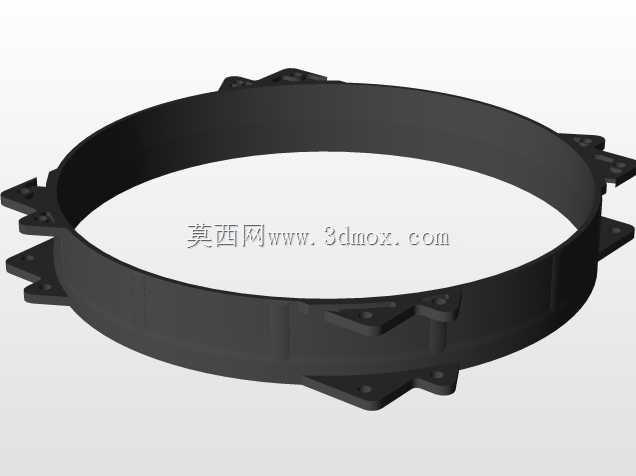

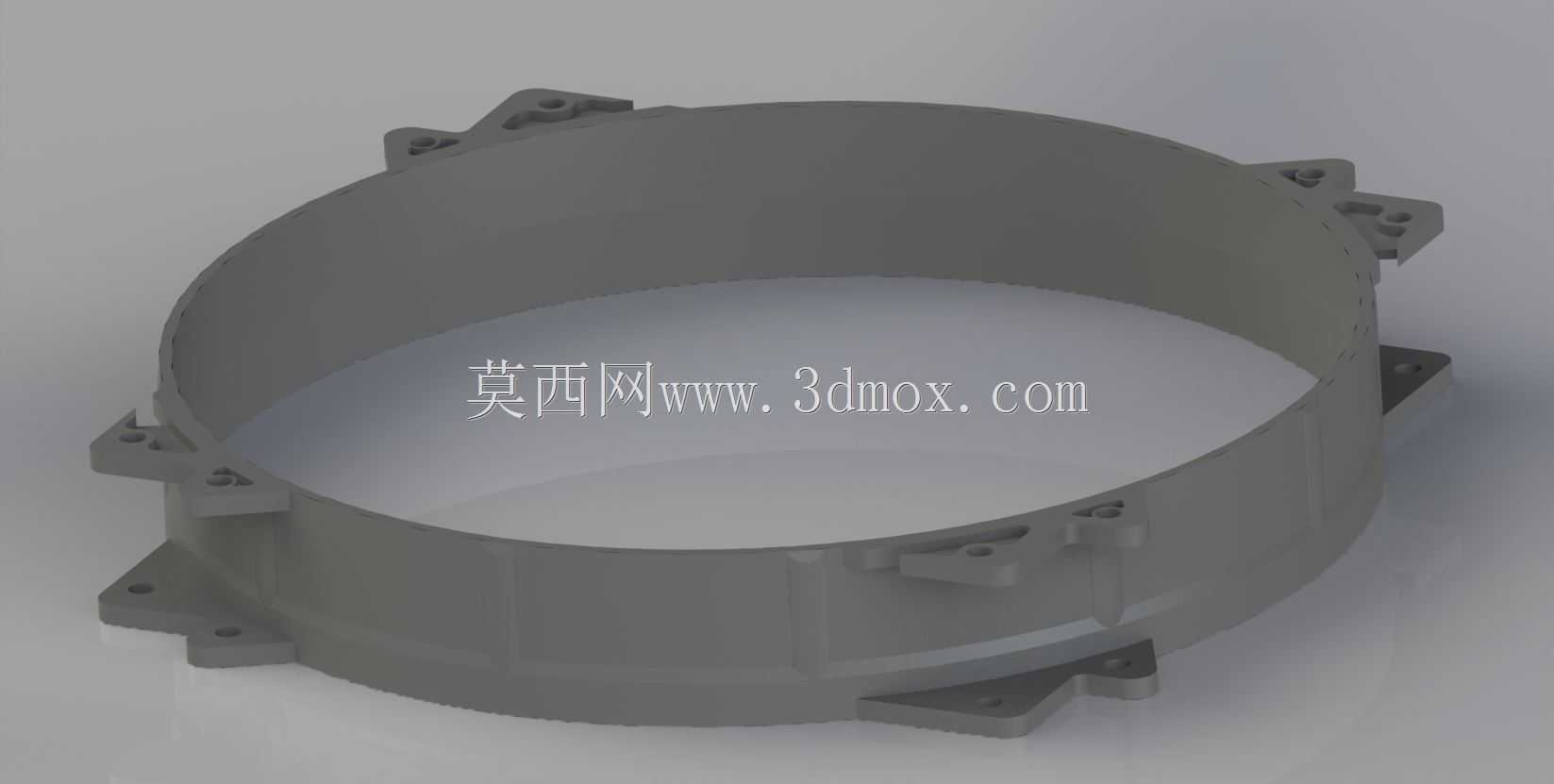

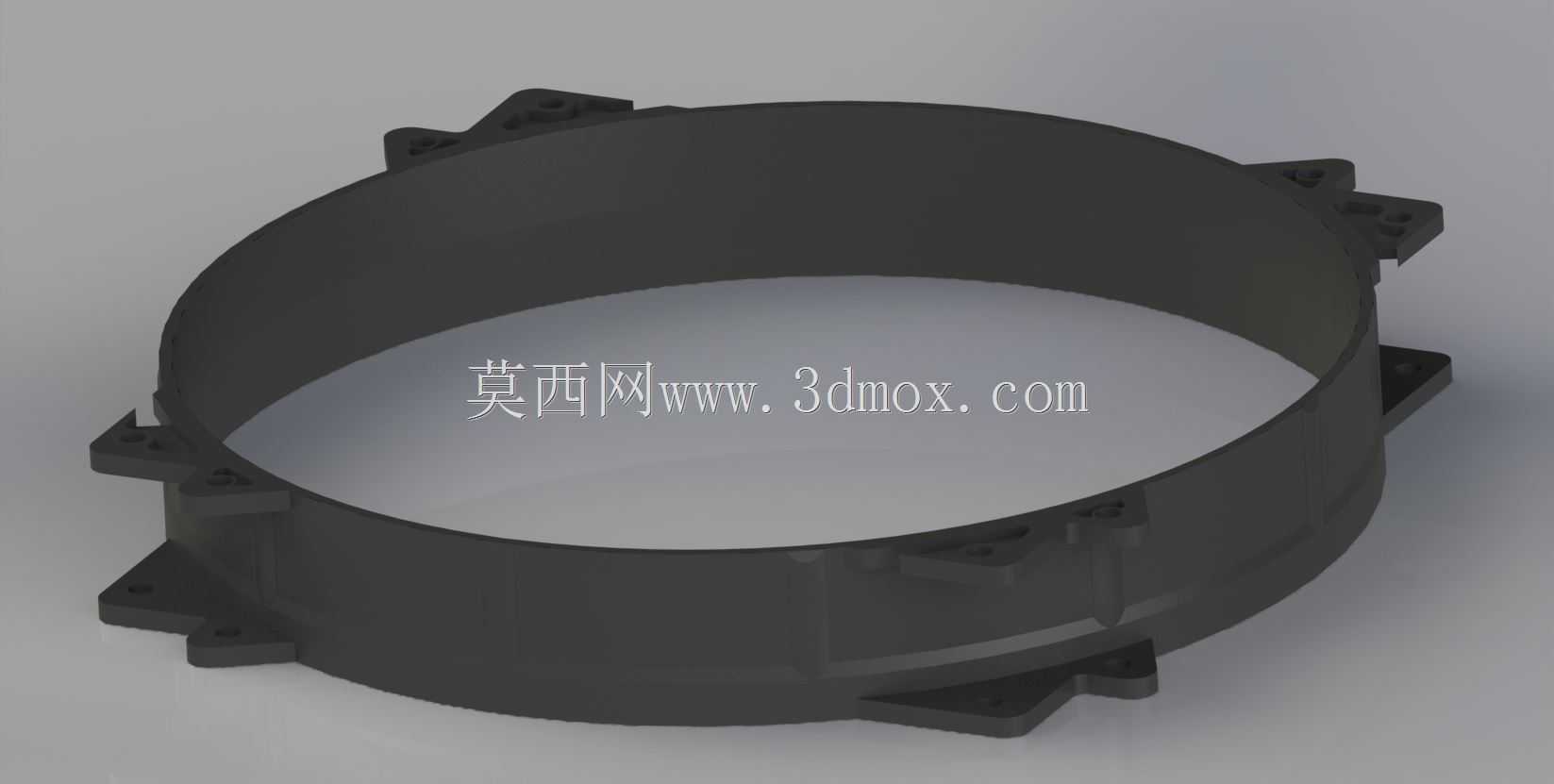

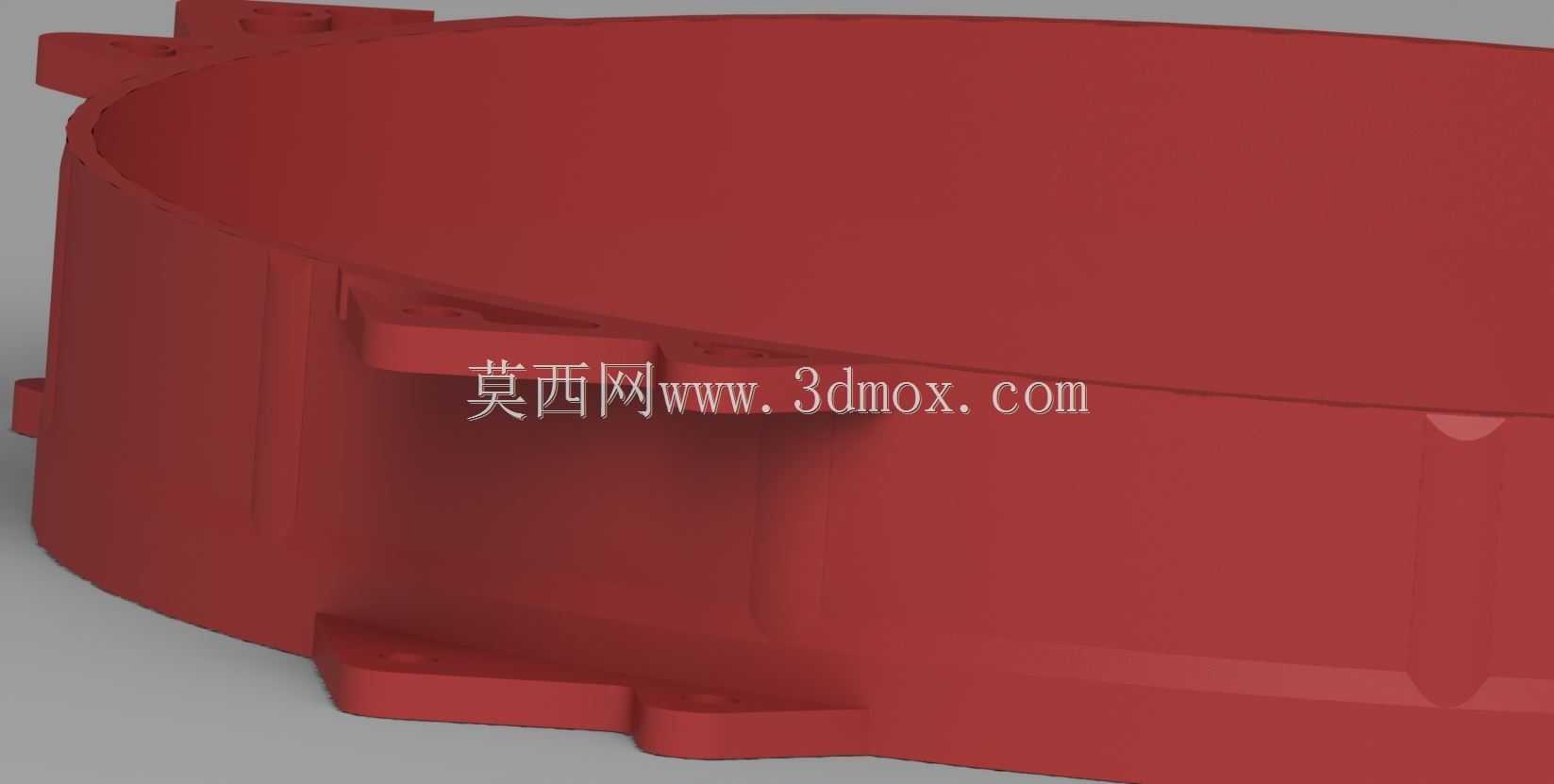

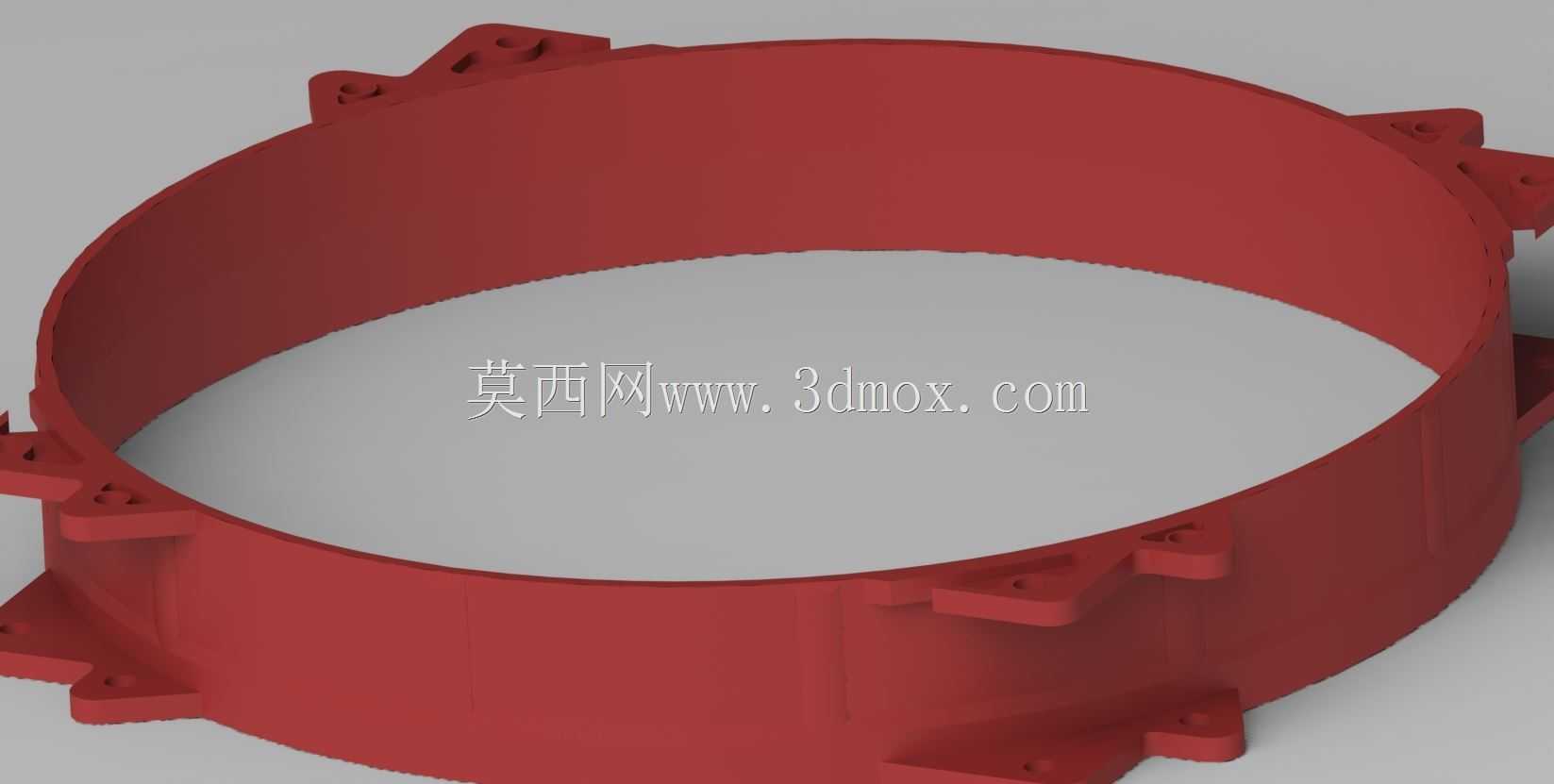

　　在工业传感检测场景中，这类环形支撑壳体常作为光电类、电容类环形检测传感器的承载基座，多用于流水线金属件计数、线材过线检测、大口径工件到位触发这类需要环形检测窗口的工况，比如紧固件生产线上的螺母分拣计数、线缆生产中的断点检测工位，都需要这类环形结构来形成完整的检测光幕或感应场，避免单侧安装带来的检测盲区。从结构设计来看，整体采用薄壁环形主体设计，环体内壁为光滑连续曲面，没有多余的凸起结构，能够保证待检测工件或者线材从环内中心区域顺畅通过，不会出现卡滞、剐蹭的问题，环体的壁厚经过受力校核，既能够保证内部安装的传感元件不受外部挤压变形，也不会因为壁厚过大增加整体重量、提升材料成本。环体外侧均匀分布的带孔凸耳是核心安装结构，

　　每个凸耳上都预留了标准的紧固件过孔，凸耳与环体主体之间做了圆弧过渡处理，避免注塑或者压铸生产时出现应力集中导致的开裂问题，同时凸耳的安装面与环体的基准端面保持严格的平面度公差，安装时能够保证整个环体与安装基准面完全贴合，不会出现倾斜偏移，保证检测中心与过料中心的同轴度。设计过程中首先要确定的是环体内径尺寸，这个尺寸直接决定了可检测工件的最大通过直径，需要匹配对应产线的最大过料规格，同时要预留足够的间隙，避免工件传输过程中出现位置偏移时碰撞环体内壁；环体的轴向宽度则需要匹配内部传感元件的安装尺寸，要保证电路板、感应线圈这类元件能够完全嵌入环体内部的安装槽，不会突出环体端面。外侧的安装凸耳数量根据环体直径大小做了匹配，

　　均匀分布的凸耳能够让安装后的受力更均匀，避免长期使用后因为单侧受力出现环体变形，每个凸耳的过孔尺寸适配常用的内六角圆柱头螺钉，安装时可以直接从外侧穿入紧固件固定在设备的安装立板或者支架上，不需要额外设计转接件，降低了安装复杂度。这类结构在实际使用中，除了承载传感元件之外，还能够起到防护作用，隔绝生产现场的切削液、粉尘对内部传感元件的侵蚀，环体的外表面做了平整处理，没有多余的凹槽缝隙，不容易积攒生产过程中的碎屑、灰尘，日常维护只需要简单擦拭表面即可，不需要拆解清理。在建模过程中，环形主体采用旋转凸台的方式生成基础特征，之后通过阵列命令生成均匀分布的安装凸耳，每个凸耳的安装孔位置与环体中心的距离保持一致，保证安装时的位置精度，

　　过渡圆角的尺寸统一，既符合工艺生产的脱模要求，也能够减少应力集中点，提升结构的抗冲击能力，在产线出现工件意外碰撞环体时，能够通过圆弧过渡分散冲击力，避免凸耳根部断裂。这类环形支撑结构的安装边界需要注意，安装面需要保持平整，不能有明显的凸起或者焊接焊渣，否则会导致环体安装后出现倾斜，使得检测区域偏移，影响检测精度，紧固件的锁紧扭矩需要控制在合理范围，避免扭矩过大导致凸耳出现开裂，尤其是采用压铸铝合金或者工程塑料材质生产时，过大的锁紧力很容易造成凸耳部位的损伤。
