L型支架式带轴滑轮支撑组件

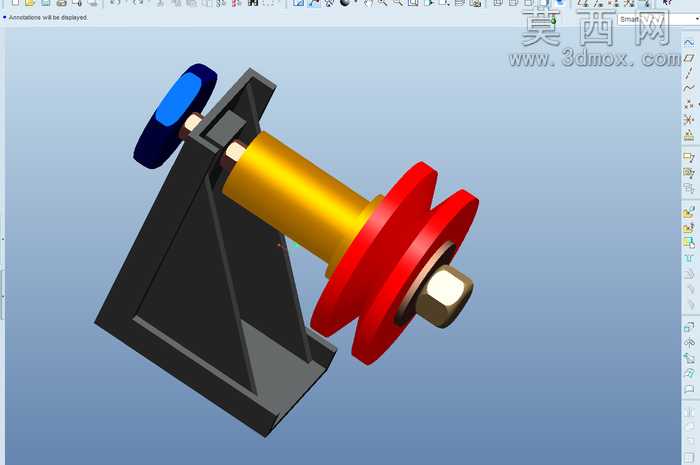

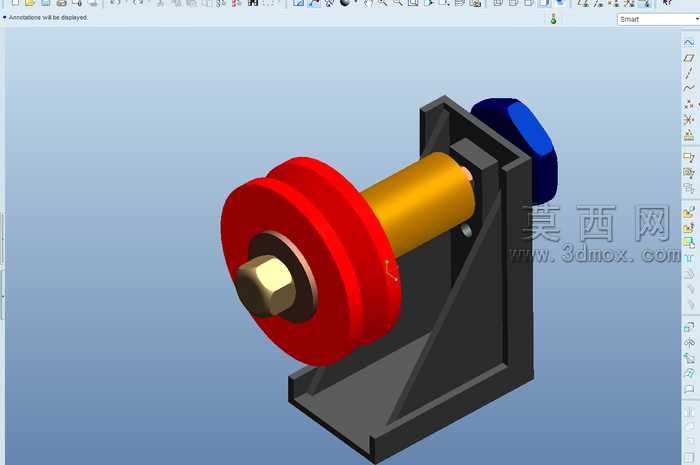

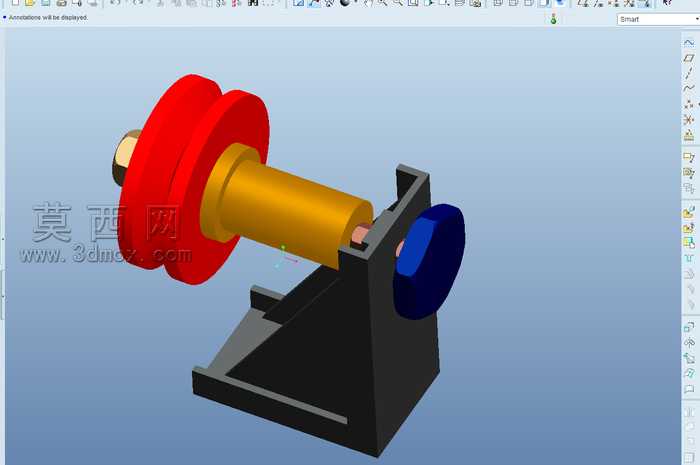

该滑轮支撑组件采用三维参数化建模方式完成整体设计，建模过程中先对各零部件进行独立建模再完成虚拟装配，全程保证各配合面的尺寸公差与装配间隙符合机械设计规范。模型整体以L型弯折支撑座为承载基体，支撑座采用直角加强结构设计，底部设置平整安装基面，侧边立板开设轴孔用于安装滑轮转轴，结构强度经过受力校核，可承受滑轮工作时的径向载荷与侧向偏移力。滑轮主体采用带轮缘的圆盘结构，轮缘凸起可避免传动带或缆绳滑脱，中心开设适配转轴的通孔，通过端部的六角锁紧螺母实现轴向固定，防止滑轮工作时发生轴向窜动。转轴为阶梯轴结构，轴肩与支撑座、滑轮的配合面设置合理的过渡圆角，减少应力集中，转轴另一端设置蓝色端盖起到防尘与轴向限位作用。材质配置上，支撑座选用哑光黑色结构钢材质模拟实际钣金焊接或铸造成型效果，滑轮轮体采用亮红色工程塑料或涂漆钢材材质，转轴做金色金属质感处理模拟调质钢表面效果，锁紧螺母为黄铜色金属材质，端盖为深蓝色工程塑料材质，不同部件的材质区分清晰，既符合实际工业产品的材质选型逻辑，也让装配结构的层次关系一目了然。渲染阶段采用柔和的环境漫反射光源，避免金属部件出现过强反光遮挡结构细节，视角选择斜向等轴测视角，可同时展示支撑座的安装面、滑轮的轮缘结构、端部锁紧结构与端盖结构，完整呈现整个组件的装配关系。设计思路围绕缆绳或平带的导向支撑需求展开，整体结构紧凑，安装便捷，可直接通过底部安装孔固定在设备机架上，适用于小型设备的缆绳导向、轻载平带传动等场景，各零部件均可单独拆分出工程图用于生产加工，装配关系完全符合实际机械装配工艺，不存在干涉问题，可直接用于教学演示、产品方案展示或作为设备整体设计的标准件调用。
