滚轮支撑安装座组件结构设计

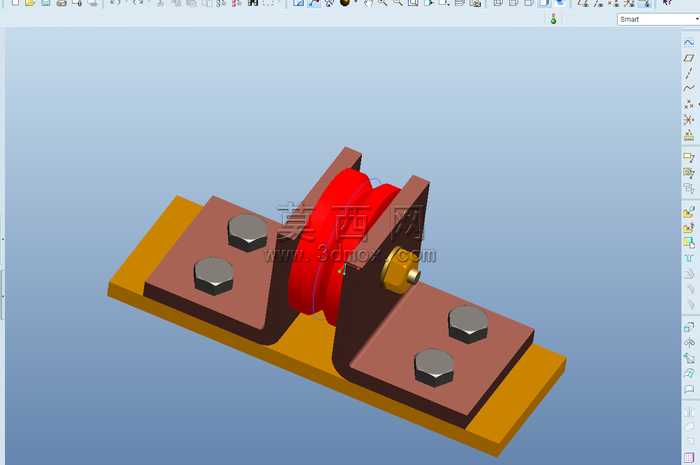

本作品为滚轮支撑装配组件的三维建模成果，建模过程严格遵循机械装配设计的规范逻辑，先完成各独立零件的参数化建模，再按照实际装配约束完成整体组合。建模阶段针对底座安装板、两侧支撑立板、中部滚轮、锁紧销轴、六角紧固螺栓等零件逐一构建特征：底座采用带安装孔的平板结构，通过拉伸特征生成基础实体，对安装孔位做同轴度约束预留；两侧支撑立板通过拉伸、倒角特征成型，立板上的销轴孔与滚轮内孔做尺寸匹配设计，保证滚轮转动的间隙合理；中部滚轮采用回转类特征建模，对滚轮的轮槽曲面做平滑过渡处理，避免应力集中；锁紧销轴端部添加螺纹特征与六角锁紧螺母配合，模拟真实的轴向锁紧结构；六颗六角螺栓分别布置在两侧立板的安装孔位，建模时还原了螺栓头部的六角轮廓与螺纹段特征，还原真实紧固件的装配形态。材质渲染阶段根据零件的实际应用场景赋予对应材质：底座与支撑立板赋予碳钢材质，添加轻微的氧化哑光质感，模拟结构件的表面处理效果；滚轮赋予红色聚氨酯材质，调整材质的粗糙度与反光度，体现橡塑材料的半哑光弹性质感；螺栓、销轴、锁紧螺母赋予镀锌金属材质，添加轻微的金属高光，体现标准件的表面处理特征。结构设计上采用双侧立板夹持滚轮的对称布局，底座预留的四个安装孔可通过螺栓将整个组件固定在安装基面，销轴贯穿两侧立板与滚轮内孔，端部通过螺母锁紧防止销轴脱出，滚轮可绕销轴灵活转动，整体结构紧凑，装配逻辑清晰，各零件之间无干涉，可直接用于导向支撑类机构的方案验证、装配演示以及工程出图参考，建模过程中对各配合面的尺寸公差做了合理预留，保证虚拟装配的结构符合实际生产的装配要求。
