双页平开合页结构三维设计

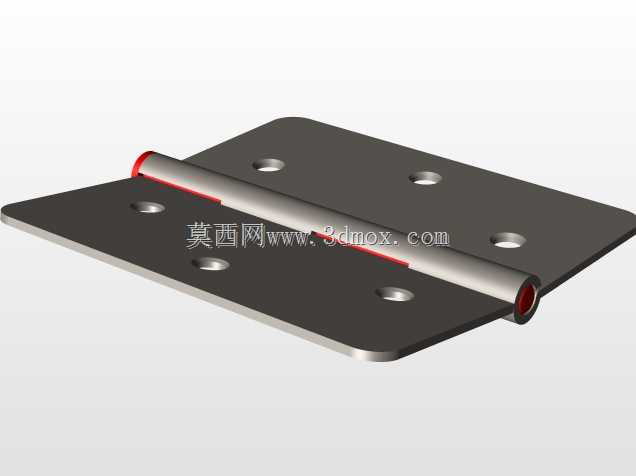

　　日常做设备结构设计、柜体类产品开发时，铰接开合部件的选型与建模是绕不开的环节，这款双页平开合页的结构设计，完全贴合常规工业柜体、室内木门、小型设备检修门的安装使用需求。先从实际安装边界说起，这款合页采用对称双页布局，单页上预留三个沉头安装孔，孔位排布沿页片长度方向均匀分布，安装时可适配M4-M5规格的沉头螺丝，沉孔深度刚好能让螺丝头完全没入页片表面，不会突出干涉门体开合动作；两个页片通过中间的通长销轴实现铰接，销轴端部做了铆压封边处理，避免长期开合过程中销轴窜动脱出，销轴与页片卷边的配合间隙控制在0.05mm以内，既保证转动时无卡顿，又不会出现径向晃动导致的门体下垂问题。

　　从功能特性来看，这款合页的开合角度覆盖0-180度范围，完全满足常规平开门的全开需求，页片边缘做了R1.5的圆角倒钝处理，安装和使用过程中不会划伤操作人员，也不会刮蹭门体或门框的漆面。页片厚度选用2mm的冷轧钢板冲压成型的等效结构，卷边部位采用三次卷圆工艺成型，卷圆内部与销轴的接触面积达到整根销轴长度的90%以上，承重能力比普通半卷边合页提升40%左右，单组合页可承重15kg的门体重量，常规室内木门、厚度1.5mm的钣金设备门使用两组合页即可满足承重要求，若门体宽度超过800mm可适当增加合页数量分散承重。

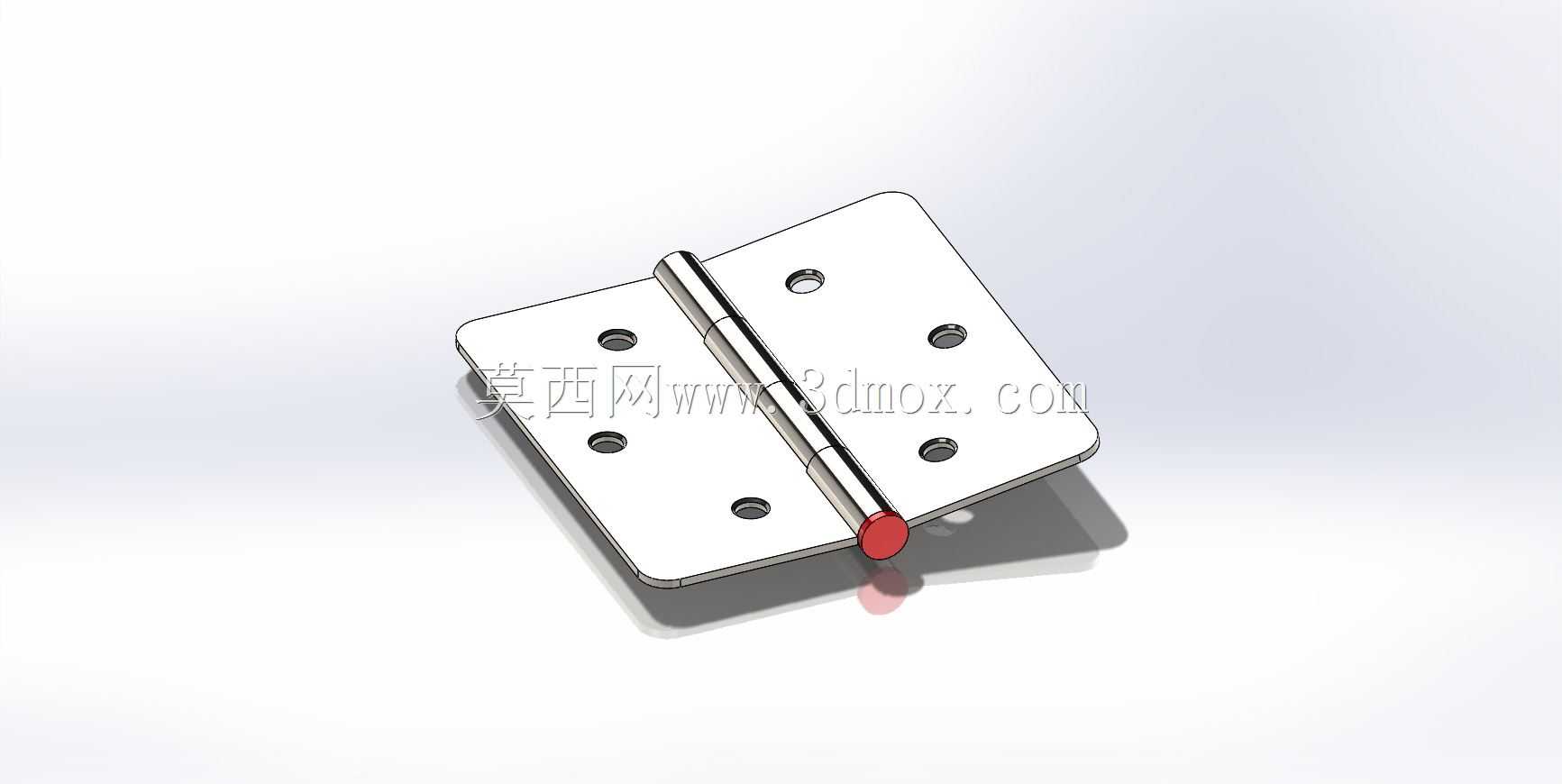

　　设计思路上，这款合页没有多余的装饰结构，完全以实用为核心，建模时先确定销轴的中心轴线作为装配基准，两个页片的安装面分别与门体、门框的贴合面完全重合，卷边部位的同轴度公差控制在0.02mm以内，保证两个页片转动时无别劲现象。页片上的安装孔中心距页片边缘的距离统一为8mm，适配市面上常规的门框、门体安装边距，不需要额外二次打孔调整，安装时直接对齐预钻孔位即可固定。销轴末端的红色限位结构，是特意设计的开合限位提示点，当合页开合到最大角度时，红色限位块会与页片端面接触，避免合页过转导致页片变形，同时也能在安装时快速识别合页的上下安装方向，减少装反的概率。

　　实际应用场景中，这款合页除了常规的室内木门、橱柜门使用，还可以应用在小型工业设备的检修门、电气控制柜的柜门、自动化设备的安全防护门位置，由于结构简单没有易损件，在粉尘较多、湿度适中的工业环境下长期使用也不会出现卡滞问题，只要定期在销轴部位涂抹少量润滑脂，即可实现上万次开合无故障。建模过程中特意将所有安装孔、卷边、圆角的参数做了全约束，后续如果需要调整合页的尺寸规格，只需要修改页片长度、厚度、安装孔间距的参数，即可快速衍生出不同承重、不同尺寸的同系列合页模型，不需要重新绘制基础结构，能大幅提升同类型部件的设计效率。另外在装配验证环节，这款合页的模型已经做了开合运动的干涉检查，在0-180度开合全过程中，两个页片之间、页片与安装面之间都不会出现干涉，导入装配体后可以直接做运动仿真，验证门体开合过程中与周边部件的间隙是否满足要求，不需要再对合页模型做额外的修复调整。
