工业双段中转钢梯三维结构设计

　　这套钢梯结构主要面向工业厂区内存在高差的作业点位衔接需求，常见于厂房设备旁的操作位登高、管廊架巡检通道接驳、仓储区域高位货架存取辅助、车间夹层人员通行这类场景，区别于民用建筑的消防疏散梯，这类工业钢梯更侧重短距离高差的快速通达，兼顾日常巡检、小型工具携带通行的实用性，不需要满足大流量人员疏散的宽度要求，但对结构刚性、防护可靠性的要求更贴合工业作业场景的实际工况。

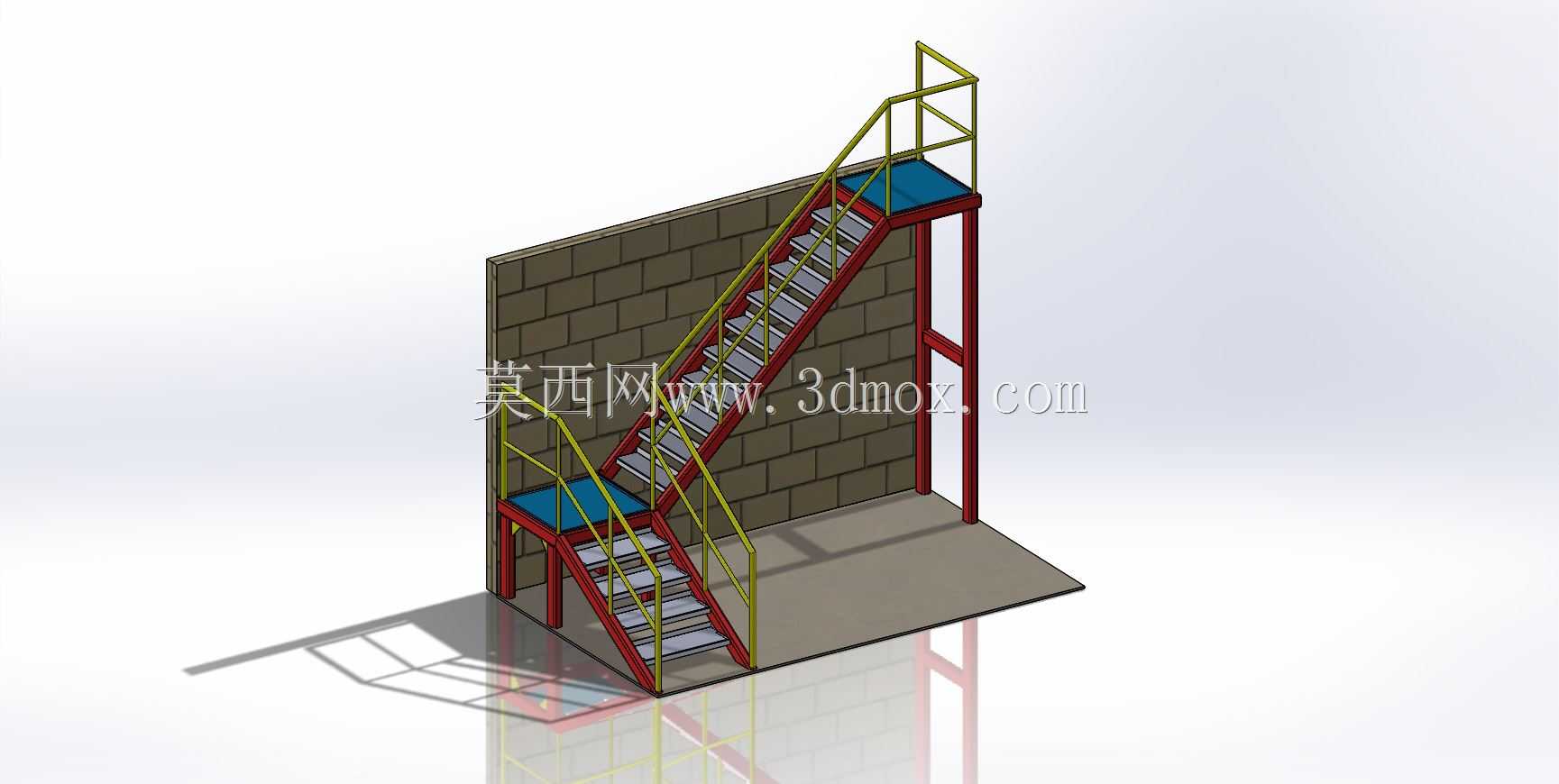

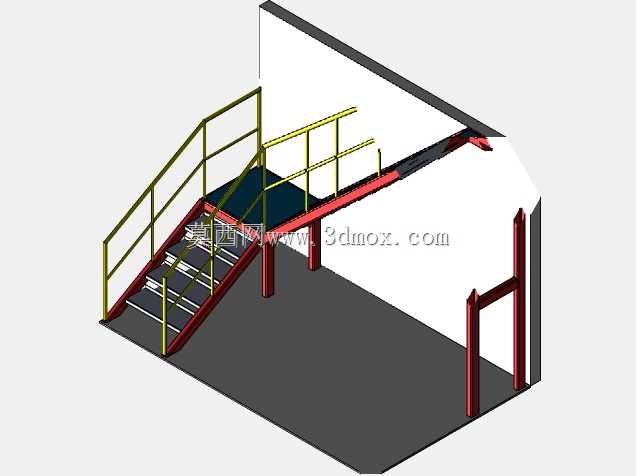

　　从结构组成来看，整套梯体采用双段折返式布局，中间设置方形中转休息平台，两段梯段分别衔接地面与高位作业平台，梯架主支撑采用矩形型钢焊接成型，踏步采用防滑花纹钢板弯折制作，每段梯段两侧均设置双道横向防护栏杆，栏杆立杆与梯架主梁采用满焊连接，中转平台与高位平台边缘同样设置围挡式防护栏杆，平台台面铺设防滑钢板，底部设置斜向支撑腿与地面或建筑结构面固定，整套结构靠侧方的模拟墙体可实现靠墙安装，也可通过增加侧向支撑实现独立落地固定。

　　设计过程中首先要确认通行净空要求，梯段的踏步宽度、高度均按照工业作业人员携带轻便工具通行的尺寸设定，踏步高度控制在180-200mm区间，踏步净宽不小于600mm，满足单人负重通行的尺寸需求，中转平台的净尺寸预留人员转身、临时避让的空间，避免梯段折返处出现通行磕碰。防护栏杆的高度按照工业防护要求设置在1.05-1.2m区间，横杆间距避免人员意外跌落，栏杆底部不设置踢脚板的位置预留足够安全间隙，防止小型工具从平台边缘滑落。

　　结构受力层面，主支撑型钢的选型需要匹配整体梯体的自重加额定活荷载，按照单人通行加随身工具重量的活荷载取值计算，梯架主梁的挠度控制在允许范围内，避免人员通行时出现明显晃动感，中转平台的支撑腿除了垂直方向承重，还增设斜向撑杆抵消梯段上下行时产生的水平推力，靠墙安装时可在梯架背部设置连接耳板，通过膨胀螺栓与墙体结构固定，进一步提升整体结构的稳定性，独立安装时则需要在支撑腿底部设置预埋钢板或膨胀螺栓固定点位，防止梯体出现侧翻或滑移。

　　安装边界方面，整套钢梯的占地投影需要在前期规划时确认，地面端的落点要避开厂区内的管线、排水沟等薄弱结构面，高位端的衔接平台要提前预留连接接口，保证梯段顶端与高位平台的台面平齐，不存在高差绊倒风险，侧方靠墙安装时要确认墙体的结构强度，空心砖墙或轻质隔墙不能作为承重固定面，需要额外设置独立支撑结构。另外梯体的所有焊接位置都需要做焊后打磨处理，去除焊渣与尖锐毛刺，表面做防锈涂装处理，适应工业车间内可能存在的潮湿、粉尘工况，延长结构使用寿命。

　　在实际选型应用中，这类钢梯可以根据现场的实际高差调整梯段的长度、踏步数量，中转平台的高度也可以根据现场需求灵活调整，当现场高差较小时也可取消中转平台做成单段直梯，但高差超过2m时设置中转平台能有效降低人员上下梯的疲劳感，也能在意外滑落时提供缓冲阻挡。防护栏杆的设计也可以根据使用场景调整，比如在有高空坠物风险的区域可以在栏杆外侧加装防护网，在需要频繁搬运小型物料的位置可以在栏杆侧方设置临时置物挂钩，这些细节调整都可以在基础模型的框架上快速修改适配，不需要重新搭建整体结构框架。
