传感器安装用弹性抱箍金属夹板结构

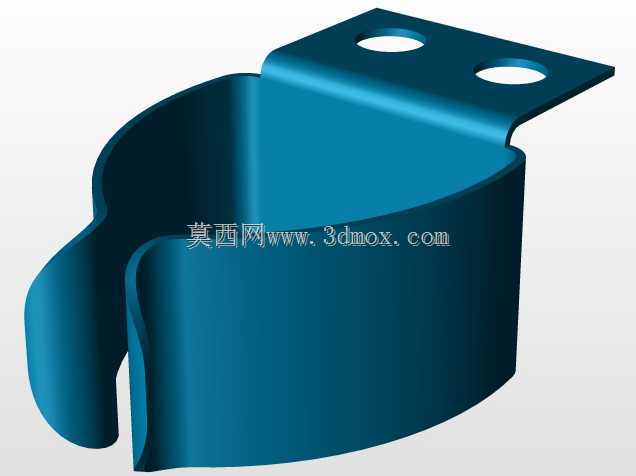

　　在工业传感检测布局的现场施工环节，这类弹性抱箍式夹板是解决圆柱类传感器快速固定的核心小件，很多现场布线、设备改造的项目里，经常遇到需要在不破坏原有管线、不额外焊接支架的前提下，固定外径适配的接近开关、光电传感器或者小型温度传感探头的需求，这类夹板刚好适配这类场景，不需要复杂的安装工序，单人就能完成装配作业。从结构功能来看，主体采用弧形抱合的钣金弯折结构，依靠金属板材自身的弹性形变产生抱紧力，抱合区域的开口做了外翻导向处理，安装时不需要额外扩撑工具，顺着导向边就能把待固定的圆柱件卡入抱合腔，卡入后板材回弹形成均匀的环向抱紧力，不会像硬质卡环那样因为公差间隙出现松动晃荡的问题，同时抱合边缘做了圆弧过渡，

　　不会刮伤传感器外壳的喷塑层或者线缆护套。上部的安装翼板是和固定基面连接的承载结构，两个对称布置的安装孔适配常用的自攻螺钉或者M4、M5规格的机螺钉，安装孔的孔位做了压平处理，保证螺钉锁紧时翼板和安装基面完全贴合，不会因为钣金弯折的弧度导致锁紧时出现应力集中，长期受振动也不会出现翼板变形松脱的问题。设计这类钣金件的时候，首先要确认待抱紧对象的外径公差带，抱合弧的内径要比待固定件的公称外径小0.2到0.5毫米，保证装配后有足够的预紧弹力，板材厚度的选择要兼顾弹性和结构强度，太薄的话抱紧力不足，设备运行振动时容易出现传感器移位，太厚的话装配时需要的卡入力太大，现场安装难度高，弯折处的圆角半径要匹配板材厚度，避免弯折处出现应力裂纹，

　　影响长期使用的结构强度。安装边界方面，翼板的外伸长度要保证两个安装孔的中心距足够，不会出现螺钉和抱合腔体干涉的情况，整体结构的高度要控制在合理范围，安装后传感器的检测端面不会被夹板结构遮挡，保证检测信号的正常收发，抱合腔体的轴向宽度要足够，和传感器外壳的接触面积不小于15毫米，避免局部压强过大压坏传感器外壳，同时也能提升抱紧的稳定性，即使在有持续振动的设备机身上使用，也不会出现传感器角度偏移、检测位置失准的问题。这类结构除了传感器安装场景，也可以用来固定小直径的气动管路、穿线护套，在自动化设备的走线布局、小型仪器的组装工位都有很高的复用性，建模的时候要重点处理弯折区域的钣金展开系数，保证下料后弯折成型的尺寸精度，安装孔的位置度公差要控制在0.1毫米以内，保证批量生产时的安装互换性，不需要现场二次修配就能直接装配使用。
