传感器配套防护安装固定结构件

　　这款防护结构件主要面向工业传感检测场景的配套安装需求，在自动化产线的位移检测、位置触发、工位状态识别环节，这类防护件是保障传感器稳定运行的核心配套部件。很多现场工况里，传感器安装位置靠近工件传输路径，容易被飞溅的切屑、滴落的切削液、往复运动的工装剐蹭，没有可靠的防护结构，传感器的检测端面、接线部位很容易出现损坏，轻则检测信号漂移导致工位误判，重则传感器直接报废造成产线停线。

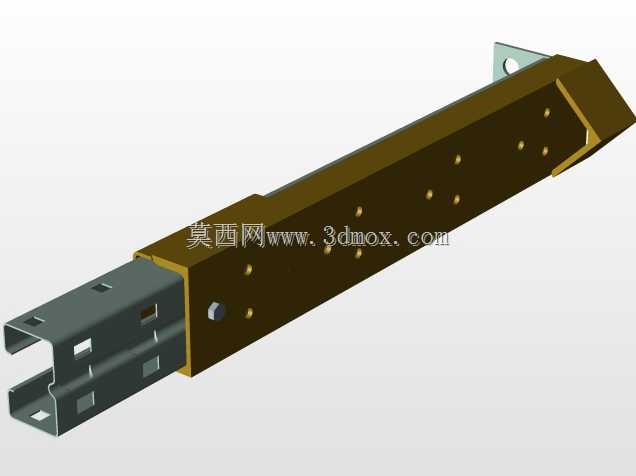

　　从结构设计来看，该构件采用分体式组合结构，一端为C型槽卡接安装段，槽体上预留多组方形定位孔，可兼容不同规格的安装导轨或设备机架固定位，安装时不需要额外加工定制转接板，直接通过标准螺栓就能完成位置锁定，调整安装位置时只需松脱螺栓沿槽体滑动即可，适配现场不同的检测距离调整需求。另一端为包覆式防护腔体，腔体采用弯折成型的钣金结构，内壁预留传感器安装定位点，可将传感器主体完全容纳在腔体内部，仅露出必要的检测端面，腔体侧壁分布的多组固定点位，可适配不同外形尺寸的圆柱型、方型传感器安装，不需要针对单一传感器型号单独开模制作防护壳。

　　安装边界方面，C型安装段的槽口宽度适配行业通用的工业铝型材槽宽以及标准安装导轨尺寸，整体构件的长度方向可根据实际检测需求做裁切调整，防护腔体的端面做了斜切导向处理，即便有工件意外剐蹭到构件端部，斜切面也能将侧向冲击力导向外侧，避免直接撞击传感器本体。构件顶部预留的带孔安装耳，可额外加装防护盖板或者接线固定座，传感器的引出线缆可从腔体尾部的缺口引出，配合线缆固定头就能实现接线部位的密封防护，减少粉尘、水汽进入传感器接线端造成的接触不良问题。

　　在实际应用中，这类防护结构件常配套用于机床上下料工位的工件到位检测、物流输送线的货物位置检测、自动化装配设备的零件定位检测场景，相比直接将传感器裸露安装，加装该防护件后，传感器的现场使用寿命可提升数倍，同时大幅降低日常维护的更换频次。设计过程中充分考虑了现场安装的通用性，没有采用一体化焊接的不可调结构，所有连接点位都采用可拆卸的螺栓固定，后期更换内部传感器时不需要整体拆除防护构件，只需松开腔体侧部的固定螺丝就能完成传感器的更换调试，大幅缩减现场维护的停机时间。构件的表面做了氧化防锈处理，可适配潮湿、多粉尘的工业车间环境，不会因为长期使用出现锈蚀脱落污染现场工件的问题，C型槽的边缘做了钝化处理，安装调整时不会划伤操作人员手部或者线缆外皮，细节处理完全符合工业现场的安全使用要求。
