双杆平行式防护支撑构件结构设计

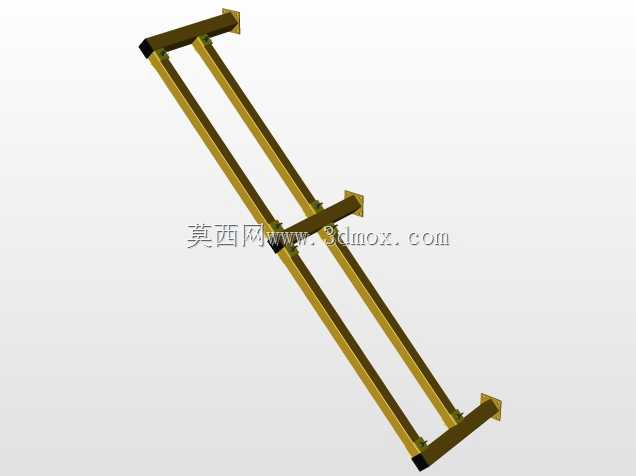

　　在工业传感检测场景的配套防护设计中，这类双杆平行式防护支撑构件的应用覆盖了大量需要对检测光路、传感探头做物理隔离的工位，常见于自动化产线的光栅防护、对射式光电传感器的安装防护、长距检测位的传感单元防撞结构中。不同于常规的单杆悬臂式安装架，该结构采用双平行长杆作为主体承载框架，两端搭配直角式固定端座，中间设置可滑移的横向固定块，能够适配不同安装间距的传感单元固定需求，同时双杆的平行结构相比单杆拥有更高的抗扭刚度，在产线设备运行产生持续振动的工况下，不会出现单杆结构长期使用后的悬臂下垂、固定位偏移问题，能有效保障传感检测的基准位置精度。

　　从实际使用的工况需求出发，这类防护构件的设计首先要考虑安装边界的适配性，两端的固定端座采用直角折弯结构，可直接贴合设备机架的立面或型材安装面完成固定，不需要额外加工转接支架，端座上预留的固定孔位可适配常规的内六角螺栓安装，能够直接在欧标40系列、45系列铝型材机架上完成装配，也可适配钢板焊接机架的平面安装需求。双杆主体采用等径金属杆设计，杆体表面做防锈钝化处理，适配车间内存在切削液飞溅、少量粉尘的常规工业环境，不会因为长期接触潮湿空气出现表层锈蚀剥落，避免锈蚀碎屑掉落到下方的产品或传动机构中造成二次污染。

　　中间的横向滑移块采用抱箍式锁紧结构，拧松锁紧螺钉即可沿着双杆轴线方向自由调整位置，调整到目标位置后拧紧螺钉即可完成固定，不需要在杆体上提前加工定位孔，现场安装时可根据传感单元的实际检测位置灵活调整固定点，适配不同检测距离、不同检测高度的安装需求。横向滑移块上预留的通用安装孔位，可直接固定对射式光电传感器的发射端与接收端，也可固定安全光栅的端部安装座，甚至可以作为小型光幕、接近开关支架的安装基座，通用性较强。

　　在结构刚度设计上，双杆的中心距经过匹配计算，当杆体总长度在1米范围内时，两端固定后的中部最大静挠度可控制在0.2mm以内，完全满足工业传感检测对安装基准的位置精度要求，即使产线运行时存在持续的小幅振动，杆体的共振频率也避开了常规电机、传动机构的振动频率区间，不会出现共振导致的传感检测误触发问题。两端的固定端座与杆体之间采用过盈配合加销钉定位的连接方式，相比单纯的螺纹连接拥有更高的连接可靠性，长期承受侧向碰撞力时也不会出现杆体与端座松脱的问题，能够承受一定程度的意外撞击，避免外力直接作用到后方的传感单元上造成器件损坏。

　　从安装维护的角度看，该结构的所有零部件均采用标准化设计，杆体可根据实际安装需求裁切对应长度，端座、滑移块均为通用可替换零件，现场维护时如果某一部件出现损坏，不需要整体更换整个构件，仅需替换对应损坏零件即可，大幅降低后期维护成本。在实际产线布局中，这类构件常安装在自动化输送线的两侧，作为对射传感器的安装支撑兼防护结构，能够阻挡输送过程中翘起的工件、移位的工装板直接撞击传感探头，同时平行双杆的结构不会遮挡检测光路，杆体之间的空隙完全可供检测光束穿过，不会对传感检测的正常工作造成干扰。部分需要在设备运动区域周边设置安全防护检测的工位，也可采用该类构件作为安全光栅的安装支架，双杆结构的高刚度能够保障光栅的对准精度，避免因为支架变形导致光栅出现误报警，影响设备的正常运行效率。
