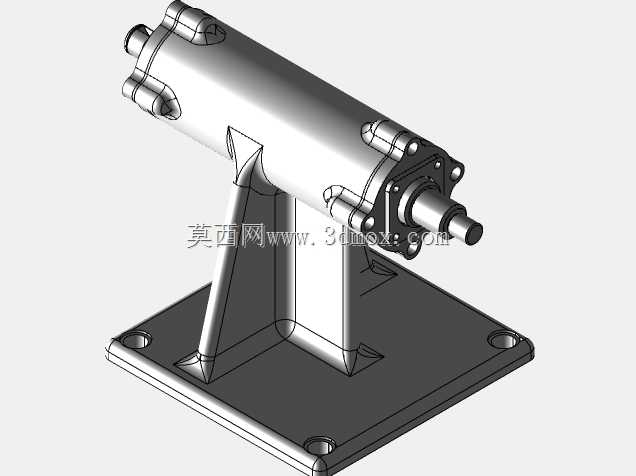

带安装支座的工业传感检测装置结构

　　这部分的设计是很多初做结构设计的人容易忽略的点，传感主体本身有一定长度，悬臂状态下如果没有加强筋支撑，长期受现场设备振动、管路应力传导的影响，很容易出现安装根部的应力疲劳，轻则导致传感主体偏移检测位置，重则出现壳体开裂的问题，三角筋的厚度和传感主体的壁厚做了等强度匹配，既不会因为筋板过厚导致注塑或者机加工时出现缩痕、应力集中，也不会因为筋板过薄起不到支撑强化的作用。再看传感主体的筒体结构，筒体两端分别设置了不同规格的外接接口，一端是用于接入被测介质或者检测光路的伸出式轴接结构，另一端是多组侧向的管路/接线接口，接口的位置做了凸台强化，因为不管是接气管、液管还是接线缆，安装时都会对接口部位施加扭转力，在工业自动化检测、流体管路参数监测、生产工位状态感知这类场景里，这类带一体式安装支座的传感检测装置是现场布设的核心硬件之一，不同于裸装的传感元件，它的结构设计直接决定了现场安装的适配性、长期运行的稳定性以及检测精度的保持能力。先从安装边界说起，底部的方形安装法兰是整个装置的承载基础，法兰四个角预留了沉头安装孔，孔位的中心距按照工业现场常用的安装支架、设备侧壁预留孔位做了适配，安装时可以直接通过内六角螺栓将整个装置固定在安装面，沉孔设计能够让螺栓头完全没入法兰平面，不会出现突出的干涉点，也能避免螺栓长期外露被现场的油污、粉尘腐蚀导致后期拆卸困难。法兰和上方的传感主体之间设置了三角加强筋结构，

　　凸台结构能够提升接口和筒体连接处的结构强度，避免接口受外力断裂。筒体和端部端盖的连接采用了周向均布的螺栓紧固结构，端盖和筒体之间预留了密封槽的安装位置，这种设计能够满足工业现场IP65以上的防护需求，不管是有粉尘的生产车间，还是有少量喷淋、油污的设备旁，都能保证筒体内部的传感核心元件不会被外界杂质侵入。从功能特性上来说，这种集成式的传感装置不需要额外搭配安装支架，现场安装时只需要固定底部法兰，接好对应的管路和线缆就可以投入使用，相比分体式的传感元件加自制支架的方案，能够大幅减少现场安装的调试工作量，也能避免自制支架的加工误差导致的传感装置安装角度偏差。在设计思路上，整个结构做了等强度的轻量化处理，

　　筒体的壁厚按照内部承压1MPa的工况做了校核，在满足强度要求的前提下尽可能减薄壁厚，降低整个装置的自重，底部法兰的厚度也根据安装时的螺栓预紧力、装置整体的抗振要求做了优化，不会出现法兰过厚导致材料浪费，也不会因为法兰过薄在螺栓拧紧时出现翘曲变形。侧向的接口位置按照现场布线布管的常用角度做了排布，不会出现接口之间的安装干涉，接好的管线可以顺着支座侧面排布，不会出现管线过度弯折导致的气路、液路堵塞或者线缆断裂问题。另外，筒体表面做了哑光的金属质感处理，这种处理一方面能够避免现场光照反射对光学类传感元件的检测精度造成干扰，另一方面也能提升壳体的抗腐蚀能力，在有弱腐蚀性气体的车间环境里也能长期使用不会出现表层锈蚀脱落的问题。

　　整个装置的外形尺寸控制在适配多数工业设备安装位的范围内，主体筒体的直径和长度比例经过优化，不会因为筒体过长导致重心偏移，也不会因为筒体过短导致内部的传感核心元件没有足够的安装空间，安装完成后整个装置的最高点距离安装面的高度也符合现场安全防护的要求，不会被过往的工件、运维工具剐蹭。对于结构设计从业者来说，这类集成式传感装置的结构有很多可以参考的细节，比如安装部位的应力分散设计、接口部位的强化处理、防护密封的结构预留，这些细节都是从长期的现场使用反馈里迭代出来的，不是单纯靠理论计算就能覆盖到的，在做同类检测装置的结构设计时，可以参考这种安装支座和主体一体化的设计思路，减少现场安装的适配成本，提升装置的环境适应能力；对于设备选型的从业者来说，这种结构的传感装置在安装便捷性、长期运行稳定性上都比分体式的方案更有优势，尤其是在振动较大、安装空间紧凑的工位上，一体化的结构能够减少很多后期运维的麻烦。
