带安装基座长杆式传感旋转执行构件

　　在自动化产线的工位触发、设备姿态反馈、小型机构的角度切换场景里，这类带长操作杆的旋转传感构件是很常见的小尺寸执行反馈部件，很多做非标设备的结构工程师在做工位到位检测、手动操作触发、防护门状态反馈的结构选型时，都会接触到这类结构。从实际使用场景来说，它不需要大的安装空间，长杆的设计可以让触发动作不需要精准对准构件本身，只要设备的运动部件触碰到杆体的任意位置，就能带动内部的旋转轴产生角位移，进而触发内部的传感单元输出信号，相比点接触式的传感触发部件，它的容错率更高，在一些工装夹具的到位确认、流水线工件的位置检测、小型设备的手动操作拨杆场景里，适配性很强。

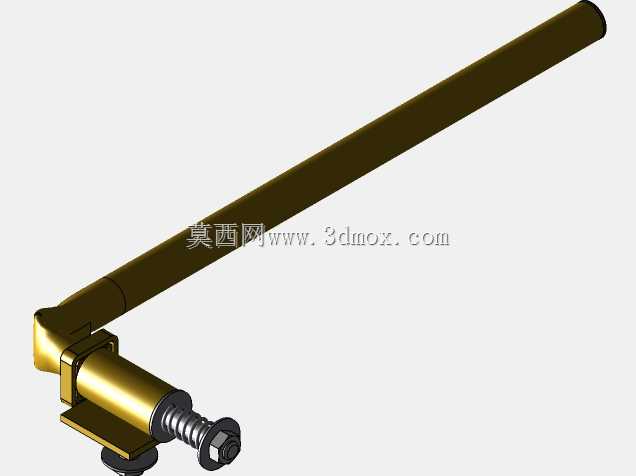

　　从结构设计的角度拆解这个构件，最外侧的长操作杆做了弯折过渡，靠近基座的位置做了直角弯的结构，这个设计不是为了造型，而是为了让杆体的受力方向和内部转轴的受力方向形成合理的力矩传导，避免杆体受侧向力的时候直接把径向力作用在转轴的支撑位上，减少转轴的偏磨。基座部分做了带安装孔的平板式固定结构，两个安装孔的间距是按照小型传感构件的通用安装边界设计的，可以直接固定在型材的槽面上，或者设备的安装板预留孔位上，不需要额外做转接支架，安装的时候只需要用两个螺栓穿过基座的安装孔锁紧，就能保证整个构件的固定强度，杆体在受外力摆动的时候，基座不会出现窜动。

　　内部的传动部分做了弹簧复位结构，从外露的弹簧结构就能看出来，当外部施加在长杆上的外力撤销之后，弹簧的预紧力会带动转轴和长杆回到初始位置，不需要额外加装复位部件，这个设计在很多需要单次触发自动回位的场景里非常实用，比如设备的安全门触发，当门打开的时候触碰到杆体带动旋转器触发信号，门关闭之后杆体自动复位，信号自动切断，不需要额外设计复位拨块或者拉簧结构，能减少周边的配套零件数量。转轴和基座的连接位置做了衬套支撑，避免金属件直接摩擦，长期使用的时候不会因为磨损出现转轴旷量，保证触发位置的一致性，不会因为使用次数增加出现触发角度偏移的问题。

　　从安装边界的尺寸来看，长杆的总长度是按照常规工位的触发距离设计的，杆体的直径足够承受常规的触碰冲击力，不会因为日常的工件触碰、设备部件的轻撞出现杆体弯曲变形，基座的厚度控制在小尺寸范围内，安装之后不会突出安装板太多，在一些空间紧凑的设备内部，比如工装夹具的侧方、流水线的护板内侧，都能找到合适的安装位置，不会和周边的运动部件产生干涉。设计这类构件的时候，首先要考虑的是力的传导路径，长杆受的外力要通过弯折段平稳传递到转轴上，不能让转轴承受额外的弯矩，所以弯折段的圆角过渡、转轴和杆体的连接强度都是设计时需要重点校核的部分，如果这个位置的强度不够，长期受力之后弯折处出现变形，就会导致杆体的初始角度偏移，进而影响触发位置的准确性。

　　另外，弹簧的预紧力参数也需要匹配实际使用场景，预紧力太大的话，需要比较大的外力才能带动杆体旋转，可能会出现触碰力度不够导致信号不触发的问题，预紧力太小的话，设备运行时的振动可能会导致杆体误摆动，出现误触发信号的情况，所以在建模的时候，弹簧的线径、有效圈数、预压缩量都要按照实际的触发力要求做匹配，同时要给弹簧预留足够的伸缩空间，避免弹簧压缩到并圈的时候出现卡滞。基座的安装孔位置也要和通用的安装标准对齐，比如和常用的铝型材槽距匹配，和常见的小型传感安装座尺寸兼容，这样用户在选型替换的时候，不需要重新加工安装板，直接就能替换安装，降低现场的改造成本。

　　在实际的设备调试过程中，这类旋转构件的初始角度是可以小范围调整的，松开转轴的锁紧螺丝之后，可以转动长杆调整初始的角度位置，适配不同的安装高度和触碰位置，调试完成之后锁紧螺丝就能固定角度，这个细节设计在现场调试的时候非常实用，因为很多现场的安装位置和设计时的理论位置会有小的偏差，可调整的结构能让现场调试人员不需要额外加工垫片或者调整安装板位置，直接调整杆体角度就能满足触发要求。整个构件的外形没有多余的突出结构，所有的棱角都做了小倒角处理，安装和维护的时候不会划伤操作人员，外露的弹簧部分做了限位，不会因为弹簧弹出出现安全隐患，整体的结构紧凑，零件数量少，后期维护的时候只需要定期检查转轴的润滑情况、弹簧的弹力衰减情况，就能保证长期稳定运行，不需要复杂的维护操作。
