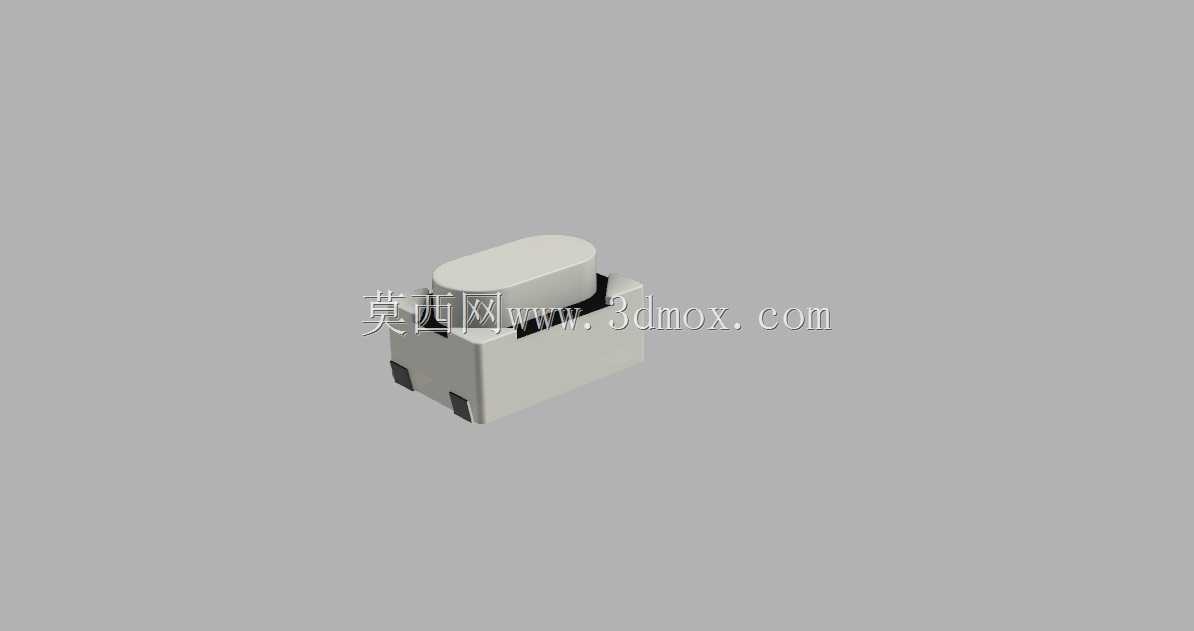

在消费电子、小型工控终端、可穿戴设备的板级电路设计里,这类侧按式轻触开关的选型与结构匹配,往往是影响整机装配良率和操作手感的细节关键点。不同于直插式开关需要波峰焊工序配合,这款SMD封装的弯脚按钮开关完全适配回流焊工艺,在PCB布局阶段就能和其他表贴元件同步排布,省去后期手工补焊的工序,也能避免直插元件引脚过长带来的板间净空不足问题。
从实际使用场景来看,这类开关常被用在蓝牙耳机的功能按键、便携检测设备的侧置触发键、小型工控模块的参数设置按键位置,因为采用J形弯脚的引脚设计,焊接点位于开关本体的侧下方,按键触发方向平行于PCB板面,不需要在设备外壳的顶面预留按键开孔,能大幅提升外壳的结构密封性,对需要做基础防尘防泼溅的便携设备十分友好。开关的触发行程属于短行程范畴,操作时的按压反馈清晰,不会出现虚按或者触发卡顿的情况,常开SPST的触点形式意味着常态下电路处于断开状态,只有按压到位时才会接通回路,能最大程度降低待机状态下的漏电流损耗,适配电池供电的低功耗设备需求。
做三维结构设计的时候,首先要考虑的是开关本体与PCB板的安装边界:开关底部的定位柱需要和PCB上对应的定位孔精准匹配,过孔的公差要控制在±0.05mm以内,过松会导致回流焊时元件偏移,过紧则会出现贴片吸嘴取料后无法顺利插装的问题。J形弯脚的焊盘设计要预留足够的爬锡空间,焊盘宽度比引脚宽度宽出0.2mm即可,过宽容易在回流焊时出现焊锡拉尖连焊,过窄则会导致焊接强度不足,多次按压后引脚脱焊。按键的按压面要和外壳内壁的按键凸台预留0.1-0.2mm的间隙,既不能间隙过大导致按压行程变长、手感发虚,也不能间隙过小出现外壳装配后按键长期被顶住、常态导通的故障。
从结构设计思路上,这款开关的本体采用耐高温的LCP材质注塑成型,能承受回流焊阶段最高260℃的高温冲击,不会出现壳体变形导致内部触点移位的问题。内部的触点采用弹片式结构,弹片的弧度经过反复调校,能保证在额定的按压力度下稳定导通,同时在长期按压后不会出现弹片疲劳失效的情况,额定的通断参数适配16VDC以下的低压信号回路,不能用在强电回路的通断场景里,这点是结构选型时必须明确的边界。开关整体的外形十分紧凑,在板上占用的投影面积很小,适合对内部空间要求严苛的微型电子设备,建模的时候要注意把按键的活动行程做进装配干涉检查里,避免周边的结构件挡住按键的下压路径,尤其是在做整机堆叠的时候,要确认开关周边0.5mm范围内不要布置高度超过开关本体的其他元件,防止贴片过程中吸嘴取料放料时出现干涉。

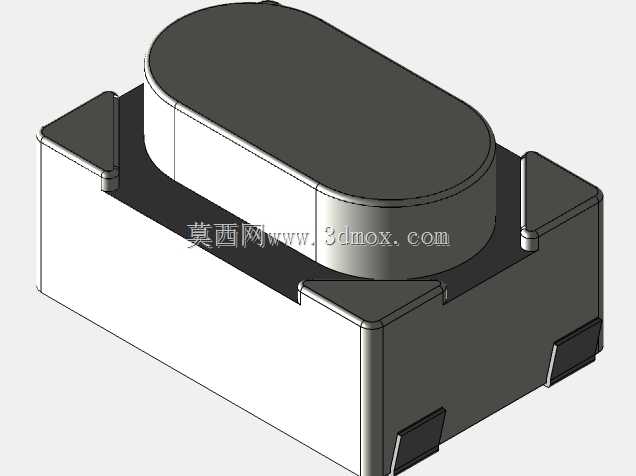

很多初级工程师在选型这类开关的时候,容易忽略弯脚的成型角度,J形弯的角度如果和焊盘位置不匹配,会导致引脚无法平贴焊盘,焊接后出现虚焊。建模时要严格还原引脚的成型弧度,不能简化成直折角,否则生成的PCB封装会和实物存在尺寸偏差,打样后出现装配问题。另外,开关的顶部按键是椭圆形的,和外壳按键帽的配合要做对中限位,防止按键按压时出现偏斜,导致局部卡滞。在做整机可靠性验证的时候,要针对这类开关做反复按压的寿命测试,结构设计上要保证按键的受力方向和开关的触发方向完全同轴,避免侧向受力导致内部弹片提前损坏。对于需要做硅胶按键套的设计场景,要计算好硅胶按键的按压行程和开关本身的触发行程的匹配关系,硅胶的压缩量要控制在合理范围,既保证按压手感,又不会让开关承受过大的按压力度,损坏内部结构。
