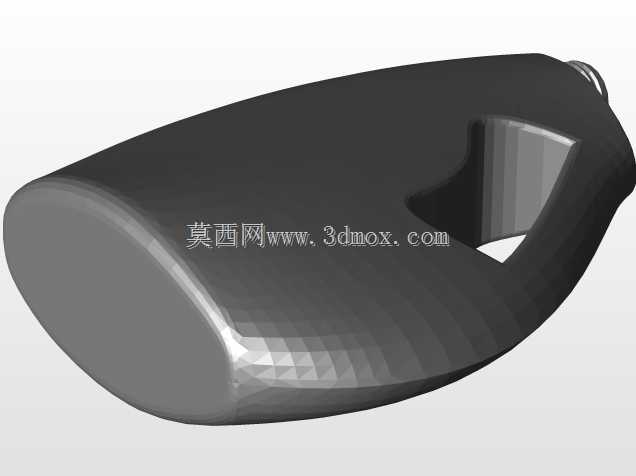

带握持凹槽的便携塑料包装瓶结构设计

　　日常接触的液态日化品包装场景中，这类带一体式握持槽的塑料瓶是应用极广的容器结构，区别于直筒型瓶身，该结构在实际灌装、运输、终端使用全流程都有明确的功能指向。先从终端使用场景说起，普通无握持结构的大容量塑料瓶，在盛装粘稠类液体比如洗衣液、柔顺剂、车用玻璃水浓缩液时，用户倾倒过程中很容易因为瓶身湿滑、握持受力点不足出现滑脱，瓶身侧面的内凹握持槽完全贴合成年人手掌自然弯曲的弧度，槽体内侧的曲面过渡没有尖锐棱角，握持时四指可以自然嵌入槽内，拇指搭在瓶身另一侧的弧面上，倾倒时手腕不需要额外施加过大的握紧力，哪怕瓶身表面沾有洒落的液体，也能稳定控制倾倒角度，不会出现瓶身脱手导致液体泼洒的问题。

　　从结构设计的角度拆解，整个瓶身采用非对称的流线型曲面，并非为了外观造型做的无意义曲面，瓶身从底部到瓶口的壁厚遵循注塑吹塑工艺的均匀壁厚原则，整体壁厚偏差控制在0.2mm以内，避免吹塑成型过程中出现局部壁厚过薄导致的强度不足，或者壁厚过厚导致的材料浪费、成型冷却周期拉长的问题。瓶身底部做了微向内凹的平底结构，放置在平面上时，整个底部的环形支撑边可以均匀承载瓶内盛装液体的重量，不会因为局部应力集中导致放置时出现倾斜，哪怕满瓶状态下堆叠放置，底部的内凹结构也能和下层瓶的瓶口形成稳定的嵌套配合，提升仓储运输过程中的堆叠稳定性，减少运输过程中的倒瓶损耗。

　　瓶口部分采用标准的外螺纹结构，螺纹的牙型、螺距都匹配通用的旋盖尺寸，不需要单独开制配套的瓶盖模具，可以直接采购市售的标准瓶盖实现密封，螺纹起始端做了导向倒角，瓶盖旋合时可以快速对位，不需要反复调整角度，螺纹尾部做了止退卡位，瓶盖旋紧到设定位置后会有明显的卡位反馈，避免运输过程中瓶盖松动漏液。瓶身的握持凹槽部分做了局部的壁厚加强，因为这个位置是用户握持时的主要受力点，日常使用中频繁的握持受力如果壁厚不足，很容易出现应力发白甚至开裂的问题，凹槽边缘和瓶身主体的过渡采用大圆角顺滑衔接，既避免了成型过程中出现应力集中，也能防止用户握持时棱角硌手。

　　再看生产端的适配性，该瓶体结构适配常规的挤出吹塑成型工艺，分模线设置在瓶身两侧的曲面切线位置，分模面的贴合间隙控制在工艺允许范围内，成型后分模线的飞边极薄，不需要额外做大量的修边处理，能有效降低后工序的人工成本。瓶身的曲面弧度经过脱模角度校验，所有垂直于分模面的侧壁脱模斜度都大于1.5度，成型后可以顺利从模具中脱出，不会出现粘模、拉花瓶身表面的问题。在灌装生产线的适配场景中，该瓶身的最大外径、整体高度都匹配常规日化灌装线的卡瓶板、输送导轨尺寸，不需要对现有灌装线的工装做大规模改造就能直接上线生产，瓶身的重心经过调校，空瓶状态下在输送导轨上运行时不会出现卡瓶、倒瓶的问题，满瓶状态下重心落在瓶身中心偏下的位置，输送过程中运行稳定性更好。

　　从材料选用的角度，该结构适配HDPE、PET等常用吹塑塑料，不同材料下的结构强度都经过校核，盛装常温下的各类非强腐蚀性液态产品都能满足使用要求，瓶身的外表面预留了足够的贴标区域，贴标位置的曲面弧度适配常规的不干胶标签贴附，贴标后标签不会因为曲面曲率过大出现翘边、脱落的问题。日常使用过程中，瓶身的弧形结构在受到意外挤压时，曲面可以通过微小的弹性形变分散外力，不会像直筒瓶那样受挤压后容易出现不可逆的凹陷，外力撤除后瓶身可以快速恢复原有形状，提升产品的耐用性。
