迷你VGA冷却散热风扇结构设计

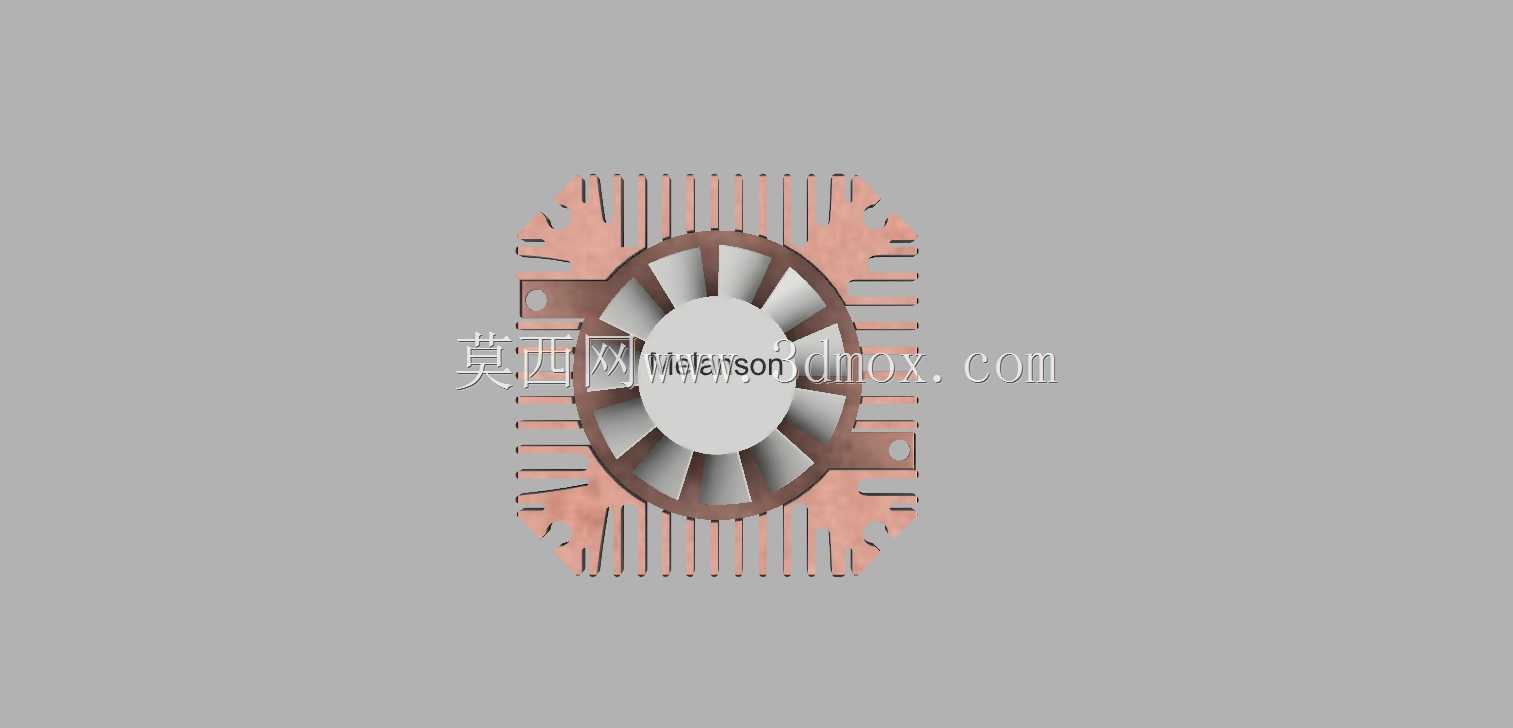

　　在紧凑型台式机、ITX小机箱以及老旧显卡升级维护的场景中，这类55mm规格的2英寸VGA冷却散热组件有着不可替代的应用价值，很多低功耗独立显卡、主板集成VGA输出模块的辅助散热，甚至部分工控板卡的显示芯片散热，都会选用这类尺寸紧凑的风冷散热结构。不同于大尺寸显卡散热器的夸张鳍片阵列与多热管设计，这类迷你散热组件的核心设计逻辑是在极小的安装空间内，平衡散热效率、运行噪音与安装兼容性，毕竟很多小机箱内部的板卡间隙往往不足30mm，过大的散热结构会直接导致侧板无法闭合，或是与周边内存、硬盘位产生干涉。从结构组成来看，该组件分为紫铜材质的散热鳍片基座与轴流风扇两部分，鳍片采用放射状排布设计，中心区域预留风扇安装位，鳍片间隙控制在1.

　　2mm左右，既保证足够的散热接触面积，也能让风扇吹出的气流顺利穿过鳍片间隙，将芯片传导过来的热量快速带走。基座底部做了平整化处理，能够与VGA显示芯片的核心表面充分贴合，安装时只需在接触面均匀涂抹导热硅脂，即可降低接触热阻，提升热量传导效率。两侧延伸的安装耳预留了标准安装孔位，孔距适配绝大多数老式VGA显卡、工控显示板的固定点位，安装时无需额外打孔改造，直接用配套螺丝即可完成固定，对于板卡维修、旧设备散热升级的场景来说，这种标准化的安装边界能够大幅降低现场改造的工作量。风扇部分采用7叶轴流结构，扇叶做了倾斜角度优化，在2500转左右的常规转速下，就能提供足够的静压穿过密集的鳍片，同时运行噪音控制在较低水平，不会因为加装散热组件导致整机运行噪音明显上升。设计过程中需要重点考量的是鳍片的厚度与排布密度，鳍片过厚会增加整体重量，长时间使用后可能因为震动导致板卡变形，鳍片过薄则会降低储热能力，在芯片瞬时高负载时无法快速缓冲热量，容易出现核心温度骤升的问题。同时风扇的供电接口采用通用的2pin插针，能够直接适配板卡上的风扇供电插针，无需额外转接线路，布线时可以顺着板卡边缘走线，避免干扰其他板卡部件的安装。在实际选型应用中，这类散热组件不仅可以用于VGA显示芯片的散热，部分尺寸匹配的主板南桥芯片、工控板卡的主控芯片散热也能兼容使用，只要安装孔位对齐、核心接触区域在基座覆盖范围内，就能发挥不错的散热效果。

　　不同于一体式水冷散热结构的复杂管路与漏液风险，这类纯风冷的迷你散热组件没有活动管路结构，长期运行的可靠性更高，在无人值守的工控设备、长期开机的办公电脑场景中，更低的故障概率能够减少后期维护的频次。设计建模时需要严格控制整体的安装高度，从鳍片底部到风扇顶部的总高度控制在20mm以内，确保不会与机箱内的其他部件产生空间干涉，同时鳍片的边缘做了钝化处理，避免安装过程中划伤操作人员的手部或是板卡上的电子元件。基座与风扇的固定采用卡扣加螺丝的双重固定方式，即使在设备运输、移动过程中产生震动，风扇也不会出现松脱移位的问题，保证长期运行的结构稳定性。气流方向设计为直吹式，风扇吸入的冷空气直接吹向鳍片中心区域，顺着放射状的鳍片向四周扩散，

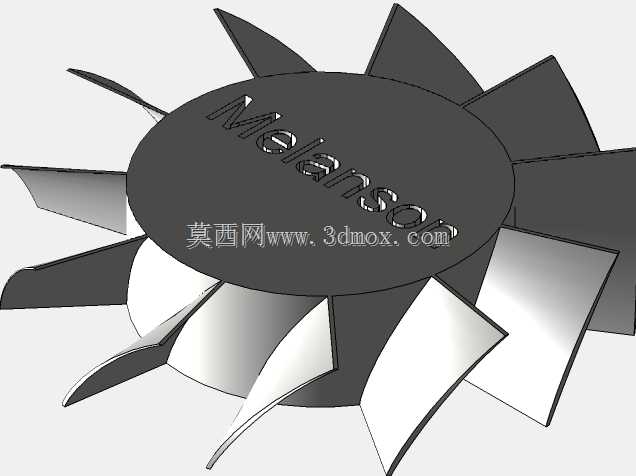

　　能够覆盖整个基座的散热区域，避免出现局部散热死角，保证芯片各个区域的温度均匀，不会因为局部过热导致芯片运行不稳定。对于三维建模从业者来说，这类结构的建模重点在于鳍片的阵列排布、安装孔位的位置精度以及风扇与基座的配合间隙，需要充分考虑实际生产中的公差范围，预留0.1-0.2mm的装配间隙，避免生产出来的部件出现无法装配的问题。同时在材料选择上，鳍片选用紫铜材质是因为紫铜的导热系数远高于铝合金，在有限的体积内能够实现更高的热量传导效率，虽然成本比铝制鳍片略高，但在迷你尺寸的散热场景下，散热效率的提升更为明显。风扇的外框采用耐高温的PBT材质，长期在高温机箱环境下运行不会出现变形老化的问题，扇叶做了动平衡校正，高速旋转时不会产生明显的震动，避免长期震动导致板卡上的元件虚焊。
