仿OT系列M4规格PCB板用黄铜螺丝接线端子

　　在工业控制板卡、小功率电源模块、传感器信号转接板这类需要频繁拆装接线的PCB装配场景里，板载螺丝端子的可靠性直接决定了整板的长期运行稳定性，这款仿OT-047规格的M4螺丝端子，就是针对板厚1.8mm的常规环氧玻纤PCB设计的直焊式接线固定件。从实际选型适配的角度看，这类端子不需要额外的固定座，直接通过引脚插装过波峰焊就能固定在板面上，相比插拔式接线端子，它的接线拉脱力更高，抗振动性能更好，适合用在有小幅持续振动的工业设备内置板卡上，比如小型风机控制板、设备侧的传感器信号采集分线板、低压直流供电的分配板，都能用到这类规格的端子。

　　从结构设计逻辑来看，这款端子的主体采用黄铜冲压成型，表面做镀锡处理，一方面是降低接触电阻，避免铜基材长期暴露在空气中氧化导致接触不良，另一方面镀锡层的可焊性更好，过波峰焊或者手工补焊的时候，焊锡能更好地浸润引脚，减少虚焊风险。端子中间的M4内螺纹是整个零件的核心功能结构，接线时将剥好的导线线鼻套入M4螺丝，拧紧后就能实现导线和端子的可靠压接，螺纹的有效啮合长度经过适配，既保证足够的锁紧力，不会因为拧入过深顶到PCB板面造成板件损伤，又能避免螺纹过短导致螺丝滑牙、接线松脱的问题。

　　端子底部的四个插装引脚是专门针对1.8mm板厚设计的，引脚的折弯角度和伸出长度经过匹配，插装后引脚刚好穿过PCB的对应安装孔，伸出板面的长度控制在1.2-1.5mm，过焊时焊锡能刚好填满焊盘孔，不会因为引脚过长导致焊锡堆积过高，和周边走线形成安全间距不足的问题，也不会因为引脚过短导致焊接强度不够，受外力拉扯时引脚从焊盘脱落。端子两侧的卡装折弯结构，在插装时能先卡在PCB板面上，在过波峰焊的传输过程中不会因为设备震动出现端子歪斜、移位的问题，减少焊接后的整形工作量，也能保证所有端子安装后的高度一致性，方便后续的接线操作。

　　从安装边界尺寸来看，这款端子在PCB上占用的安装空间紧凑，相邻端子的安全间距只要满足2mm的爬电距离要求，就能实现多颗并排布置，适合在空间有限的板卡上做多路接线位布局。端子的整体高度控制在合理范围，安装后不会和板上的其他矮身元件比如电解电容、贴片接插件形成空间干涉，在做板件布局时，只需要在端子安装位置的背面避开过高的直插元件引脚，就能顺利完成装配。实际使用中，这类端子适配的导线截面积最大可以到2.5平方毫米，能满足10A以内的持续载流需求，不管是直流低压供电回路，还是传感器的信号传输回路，都能保证连接的可靠性，不会因为接触电阻过大出现接头发热、信号衰减的问题。

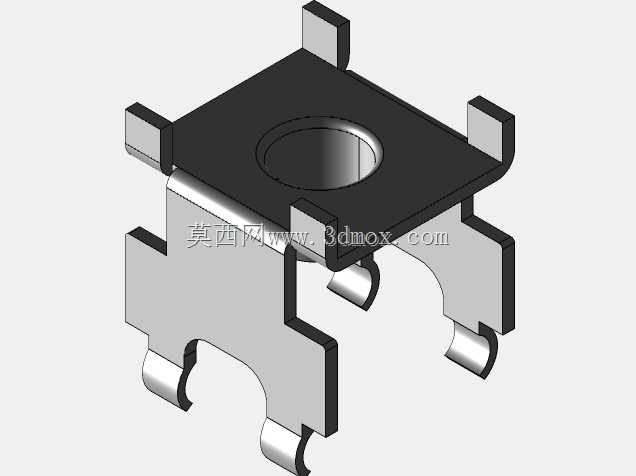

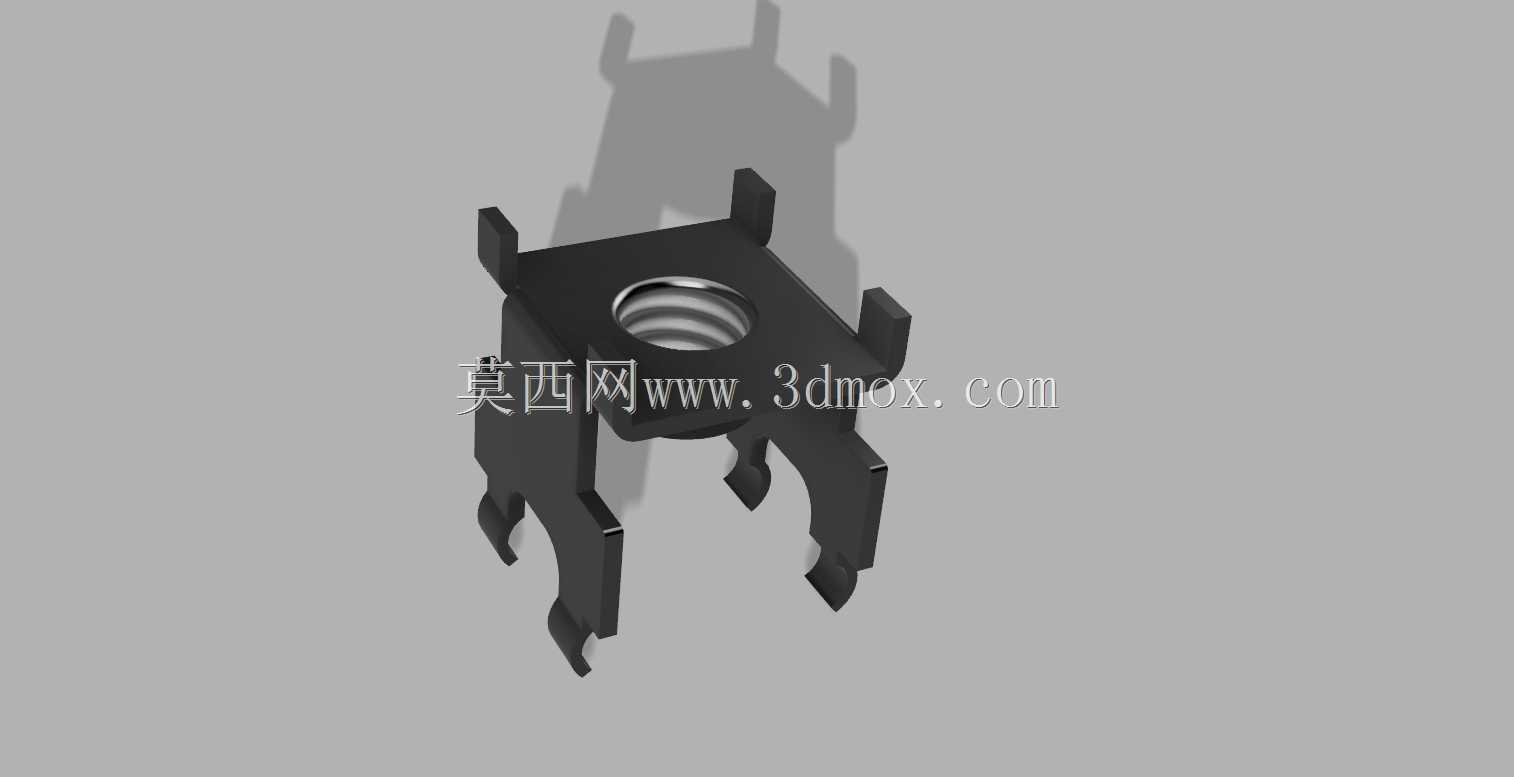

　　在建模还原这款零件的时候，需要重点关注几个冲压折弯的工艺细节，首先是引脚的折弯R角，黄铜板材冲压时的折弯R角如果过小，容易出现应力集中导致引脚断裂，R角过大则会导致插装时和PCB安装孔的配合间隙过大，定位不准；其次是中间螺纹孔的同轴度，必须保证螺纹孔和端子主体的垂直度，否则拧螺丝的时候会出现偏斜，导致压接线鼻的时候接触面积不足，影响导电性能；还有表面镀锡层的厚度控制，建模时不需要体现镀层厚度，但在实际生产选型中，镀层厚度需要满足5-8微米的要求，兼顾可焊性和长期抗氧化能力。另外端子的四个支撑脚的平面度也很关键，安装后四个脚要同时贴合PCB板面，避免出现端子倾斜，导致螺丝拧紧时受力不均，长期使用后出现端子松动的问题。

　　在实际的板卡设计选型中，这类端子相比传统的栅栏式接线端子，零件数量更少，不需要额外的塑料基座，整体BOM成本更低，装配工序更简单，只需要一次插装过焊就能完成固定，不需要额外的卡扣或者螺丝来固定端子本身，对于批量生产的板卡来说，能有效提升装配效率，减少生产环节的物料损耗。同时因为全金属结构，它的耐温性能更好，在波峰焊260度的高温下不会出现塑料基座融化变形的问题，也不会因为长期在较高环境温度下工作出现塑料老化、脆裂的问题，适合在工业设备内部的高温环境下长期使用，比如设备电源附近的板卡，工作环境温度经常达到60-70度，全金属端子的耐候性远优于带塑料基座的接线端子。
