垂直引线式30A陶瓷熔丝保险元件

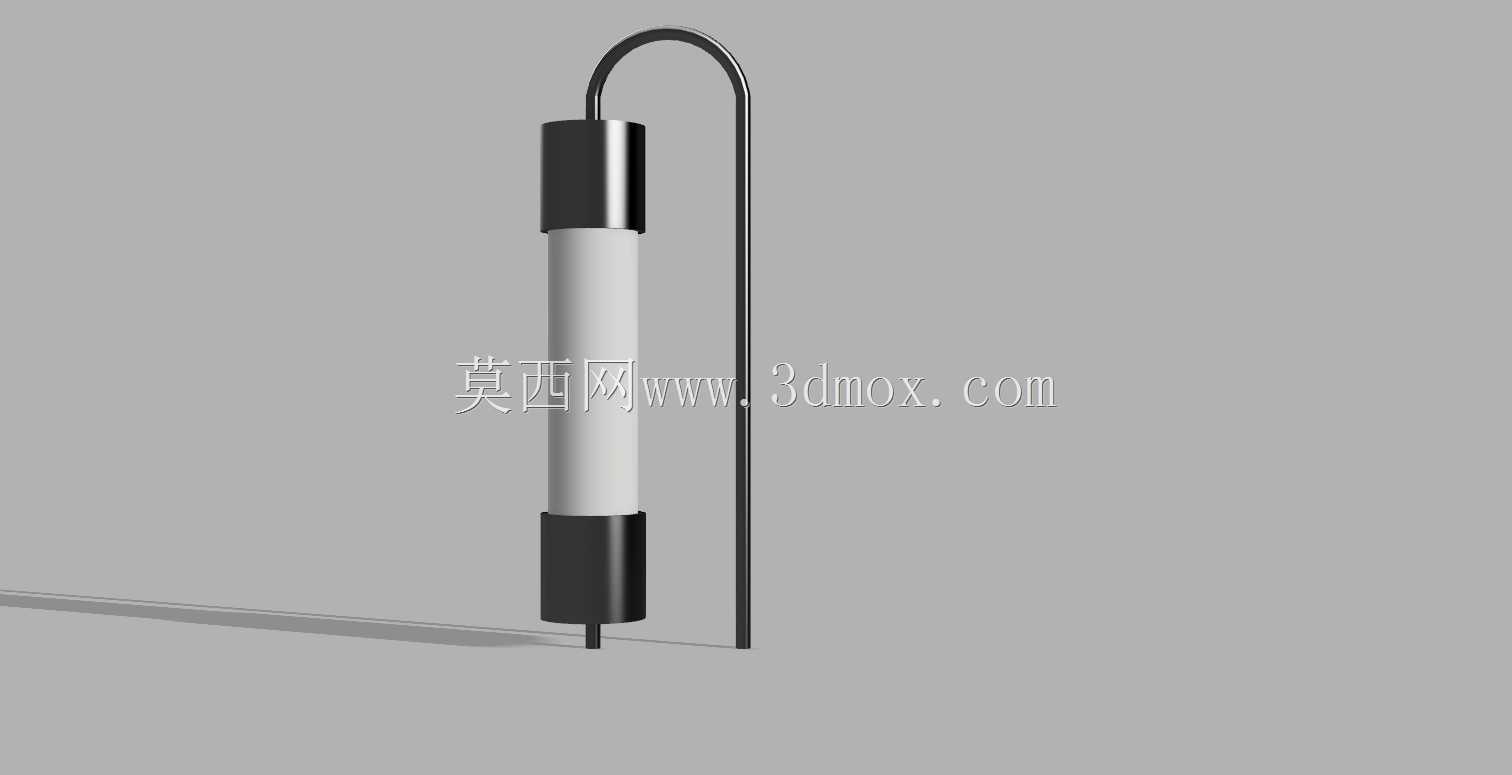

　　在工业控制回路、低压配电终端、电源转换模块这类对过流保护有硬性要求的场景里，这类垂直安装的陶瓷熔丝是很常见的被动保护元件，日常做设备BOM选型、控制柜三维布局的时候，经常会碰到这类元件的安装边界核对问题。不同于小型玻璃管保险丝的薄壁结构，这款陶瓷壳体的熔丝元件耐受冲击电流的能力更强，陶瓷材质本身的耐高温、抗电弧灼烧特性，让它能在500V交直流回路里承载30A的额定工作电流，当回路出现过载、短路故障时，内部熔丝会在规定时间内熔断，快速切断故障电流，避免后端的功率器件、线路绝缘层因为过流发热烧毁，把故障范围限制在最小区间。做三维建模的时候，首先要还原的就是它的垂直引线结构，不同于轴向卧式安装的保险丝需要两端配套夹座，

　　这款元件采用单端硬引脚加侧方弯弧引线的出线方式，安装时直接将两根引线插入PCB对应的过孔完成波峰焊即可，不需要额外配置保险丝座，能大幅节省PCB板面的占用空间，适合高密度布局的电源板、驱动板使用。建模过程中要注意几个核心尺寸边界：陶瓷主体的圆柱段直径、两端金属端帽的压接长度，还有侧方引线的弯曲半径——这个弯弧尺寸不能做太小，不然实际生产时引线弯折处容易出现应力集中，焊接后受震动可能出现引线断裂的问题；垂直向下的引脚伸出长度要匹配常规PCB的板厚与焊盘设计，伸出过长会导致波峰焊后引脚剪脚工序留量过大，伸出过短则容易出现虚焊、焊盘吃锡量不足的问题。从结构设计逻辑来看，两端的金属端帽采用过盈压接的方式和陶瓷本体固定，

　　端帽内部和熔丝两端做可靠电连接，陶瓷管内部填充的石英砂材质（建模时可作为内部结构简化表达）能在熔丝熔断时快速冷却电弧，避免电弧持续导通引发拉弧短路，这也是高压大电流保险丝普遍采用陶瓷壳体加灭弧填充的核心原因。实际设备装配时，这类垂直安装的保险丝要注意和周边电解电容、功率电阻等发热元件预留足够的安全间距，因为熔丝本身在额定电流下工作也会有一定的温升，如果贴紧发热元件安装，会导致熔丝的实际工作温度超出额定值，出现误熔断的情况，做三维布局校核的时候，要把元件的发热温升边界也纳入干涉检查的维度，不能只看几何尺寸的硬干涉。另外侧方的弯引线要注意走线方向，不能贴靠陶瓷本体，避免长期工作后引线绝缘层（如果有附加绝缘套管的话）受热老化，

　　建模时要把引线和陶瓷壁之间的间隙做准确，还原实际装配的合理间隙。在光伏汇流箱、小型变频器直流母线、工业开关电源的交流输入侧这类场景里，这类保险丝的选型匹配度很高，因为它不需要额外的安装座，直接焊接在板上的固定方式抗震性更好，适合有一定震动的工业设备使用场景，不会像插拔式保险丝那样因为设备震动出现松脱接触不良的问题。做结构评审的时候还要注意，这类元件的顶部引线弯曲高度不能超出设备内部的绝缘安全距离，尤其是和上层金属壳体、接地构件之间，要满足500V电压等级对应的电气间隙要求，建模时提前把这个安全距离做参考线校核，就能避免后期打样后出现安规不达标的返工问题。
