径向引线陶瓷电容封装结构三维建模

　　在消费类电子、工业控制板卡的通孔插装工艺场景里，这类径向引线陶瓷电容是板级电源滤波、信号去耦回路里的常用被动器件，很多刚接触板级结构建模的工程师容易忽略这类直插元件的安装边界校验，导致后续PCB Layout完成后出现元件干涉、引脚过孔匹配偏差、波峰焊时元件歪斜等问题，这个三维建模的核心价值就是把元件的实际外形、安装占用空间做了精准还原，能直接导入结构装配环境做干涉检查。从实际使用场景来看，这类小容量C0G材质的径向电容，大多用在高频信号耦合、晶振回路负载匹配、低压电源入口的高频杂波滤除环节，相比贴片陶瓷电容，它的引脚自带一定应力缓冲能力，在存在小幅振动的工控设备板卡上，能避免温度循环、机械振动带来的焊点开裂问题，很多电力采集终端、

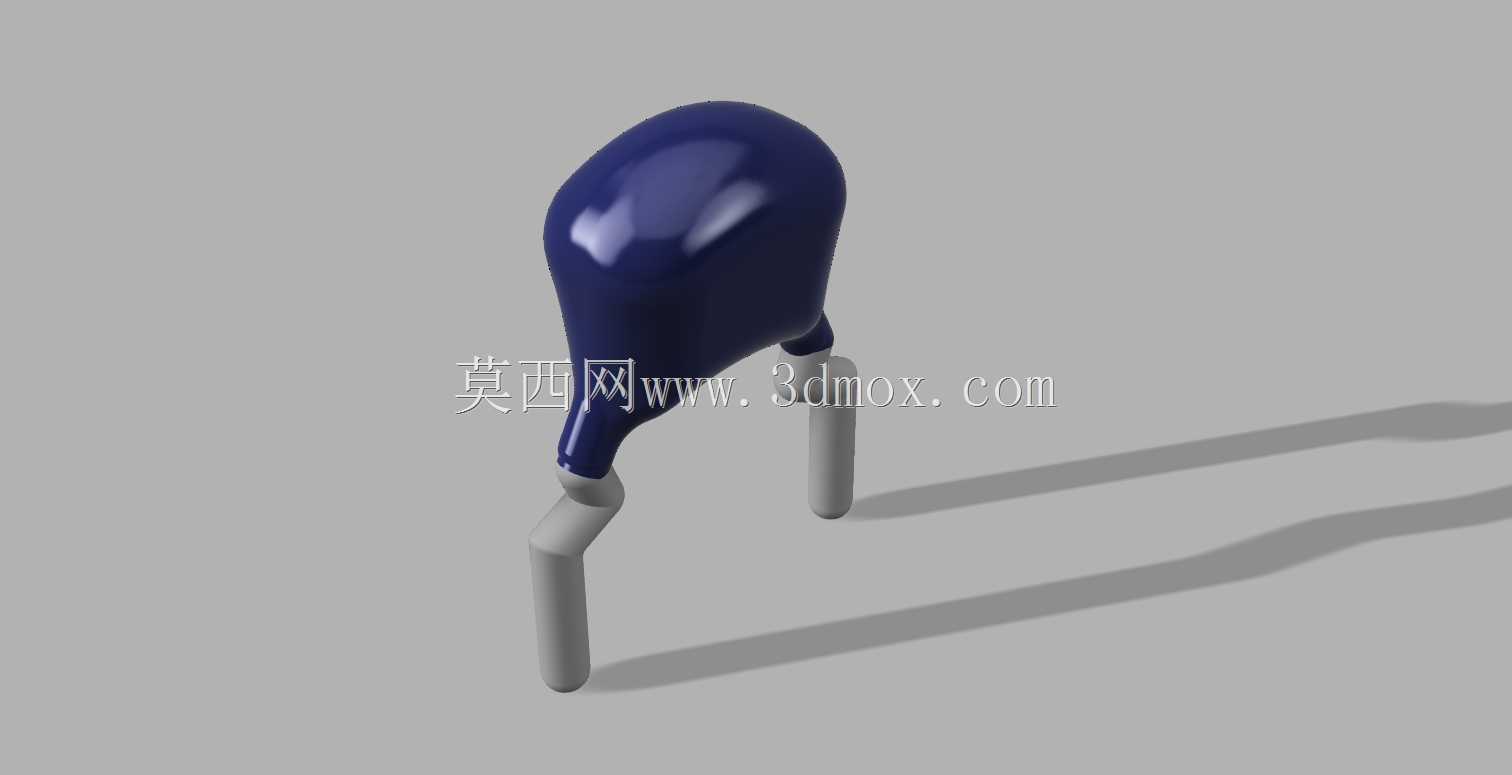

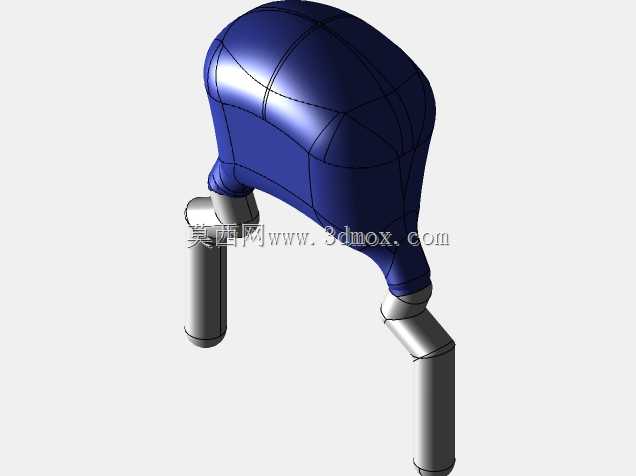

　　工业传感器信号调理板上都会优先选用这类封装的直插电容。做这个模型的时候，首先要明确安装边界的核心约束：两个引线的中心间距严格控制在5mm，这是匹配PCB通孔间距的核心尺寸，一旦偏差超过0.2mm，就会出现插件时引脚无法顺利过孔的问题；元件本体的最大宽度控制在4mm，本体最高点距离PCB安装面的高度为5.5mm，这个尺寸直接决定了板卡上方的结构件预留空间，比如很多塑料外壳的内壁距离PCB的安全间隙通常留6mm，要是模型尺寸做高了，装配时就会顶到外壳内壁。建模过程中没有做过度的细节简化，本体的陶瓷封装外层的环氧包封做了圆滑的弧面过渡，还原了实际元件的圆润外形，不是生硬的方块结构；引线部分做了两段式的结构还原，

　　靠近本体的位置做了引脚封接处的加粗过渡段，伸出的直引脚段直径匹配常规0.6mm的插装引脚尺寸，引脚长度预留了常规波峰焊需要的伸出量，能直接模拟实际插件后的引脚状态。很多工程师在做板级结构装配的时候，习惯用简化的方块代替这类直插元件，往往会忽略本体的弧面突出部分，比如在排布相邻元件的时候，要是按方块的直角边算间距，实际装配时两个电容的弧形本体就会贴在一起，不仅影响焊接时的热量传导，还可能在长期使用中因为元件本体膨胀出现挤压开裂的问题。这个模型把本体的曲面轮廓做了精准还原，导入装配后能直接做静态干涉检查，提前规避这类布局问题。从设计思路上来说，这个模型没有做冗余的内部结构，因为结构设计环节只需要关注元件的外部安装尺寸、占用空间、

　　引脚位置，内部的陶瓷介质、电极结构对于板级结构校验没有实际意义，反而会增加模型的文件体量，拖慢大装配体的运行速度；但对于影响安装的关键尺寸，比如引脚的中心距、本体的最大外轮廓、安装高度、引脚直径，都严格按照实际物料的手册公差做了控制，能直接用于PCB的元件封装匹配、结构件的空间预留校验。在实际的设备选型环节，结构工程师可以直接调用这个模型，和板上的接插件、功率器件、安装柱做空间比对，比如在设计手持类检测设备的内部结构时，内部空间非常紧凑，每个元件的高度、宽度都要精准核算，用这个模型就能提前确认电容安装后不会和电池、显示屏排线、按键结构产生干涉，不用等拿到实物样品再做尺寸测量，能大幅缩短样机的迭代周期。另外，这个模型的引脚位置做了和安装面的垂直对齐，还原了实际元件引脚的共面度要求，要是引脚出现歪斜偏差，插件时就会出现一个脚能进孔、另一个脚对不准的问题，建模时严格保证了两个引脚的平行度、和安装面的垂直度，符合实际量产元件的成型公差要求，能直接用于自动化插件设备的路径仿真，校验插件头的运动路径会不会和相邻元件产生碰撞。
