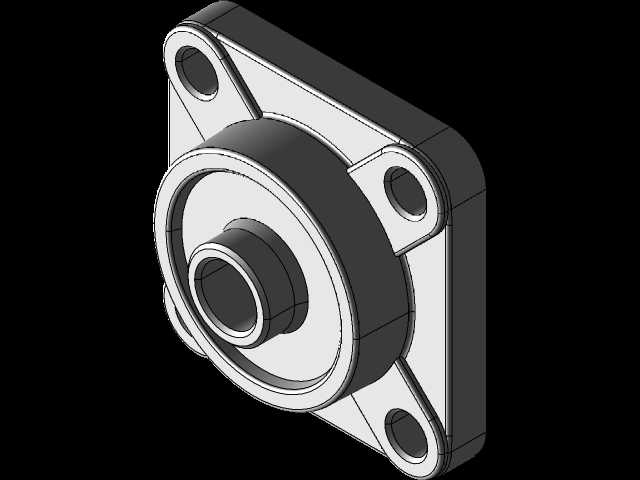

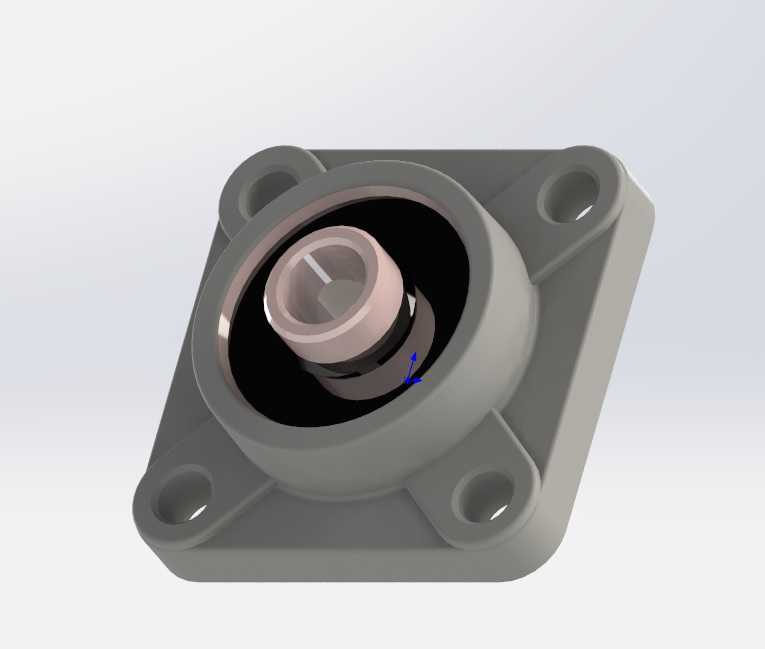

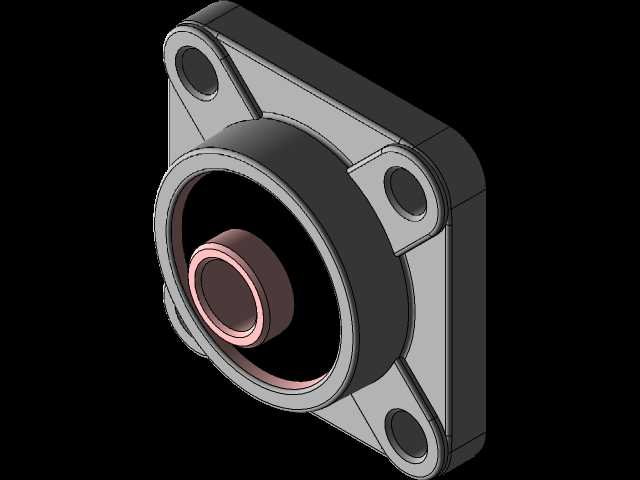

方形带座外球面轴承UCF203结构设计

　　在轻工输送线、食品包装设备、小型农用机具这类对安装便捷性有较高要求的传动场景中，带座外球面轴承的应用占比一直不低，UCF203作为方形座系列里的小规格型号，常被用在从动辊筒端支撑、小型摆臂转轴定位这类载荷不大但需要快速调心补偿的工位上。做这类零件的三维建模时，首先要明确实际安装的边界约束：方形安装座的四个安装孔采用对称分布设计，孔位的中心距公差直接决定了现场安装时能否顺利对位，建模时不能只做外形示意，要把安装孔的沉头深度、通孔直径按实际装配的螺栓规格做准，通常这个规格适配M6的内六角圆柱头螺栓，沉头孔的深度要保证螺栓头完全沉入座体平面，避免突出部分干涉相邻的机架钣金。

　　从功能特性来看，这类带座轴承的核心优势是自带调心能力，外球面轴承的外圈球面和座体的凹球面配合，能补偿轴加工时的同轴度误差、机架焊接后的变形量，实际工况中哪怕轴的偏斜角度在2度以内，轴承也能正常运转不会出现卡滞、早期磨损的问题。建模时要注意球面配合的间隙预留，不能把两个球面做成完全零贴合的状态，实际生产中座体的球面和轴承外圈球面之间会有微小的配合间隙，用来容纳润滑脂同时保证调心动作顺畅，要是建模时完全做死配合，后续做装配仿真或者出工程图时就会和实际生产要求脱节。

　　座体的材质通常采用灰铸铁HT200，铸造后要做时效处理消除内应力，建模时要把铸造圆角做全，所有的棱角位置不能做尖锐直角，一方面符合铸造工艺的脱模要求，另一方面也能避免应力集中导致座体在受冲击载荷时开裂。轴承内圈的顶丝结构是这类零件的关键细节，两个对称分布的内六角顶丝用来把轴承内圈锁在转轴上，建模时要还原顶丝的安装孔位置、顶丝端部的凹坑结构，这个细节直接关系到装配时的锁紧可靠性，很多新手建模时容易漏掉顶丝结构，只做一个光滑的内圈，实际选型时就会发现没法和轴实现周向固定。

　　设计思路上，这类方形座轴承相比菱形座、立式座的区别在于四个方向的安装受力更均匀，适合安装在平面机架的侧面或者顶面，安装时不需要额外做定位止口，只要四个螺栓孔对齐拧紧就能完成固定，对现场安装工人的技能要求更低。轴承内部的密封结构也要在模型里有所体现，两端的橡胶密封圈是接触式密封，能阻挡外界的粉尘、水汽进入轴承滚道，在食品加工车间这类有冲洗需求的场景里，这个密封结构直接决定了轴承的使用寿命，建模时要做出密封圈的唇口结构，不能简化成一个平盖，否则后续做维护仿真或者备件选型时就会出现参数偏差。

　　尺寸边界上，这个型号的轴孔直径对应17mm的轴径，座体的总厚度、轴承突出座体的高度都要严格按实际样本尺寸来做，做设备整体装配时，这个突出高度直接决定了轴和机架之间的安全距离，要是尺寸做小了，轴转动时就会和机架钣金发生摩擦。另外座体上的注油嘴位置也要做准，通常在方形座的其中一个侧面，注油通道要连通到轴承的球面配合面和内部滚道，保证后期维护时能顺利加注润滑脂，很多人建模时会把注油嘴的位置放错，导致实际装配后注油嘴被机架挡住，没法完成注油维护。

　　在做传动系统布局时，这类轴承的选型要考虑径向载荷的大小，UCF203属于轻载系列，适合承受垂直于轴方向的径向载荷，不适合承受较大的轴向载荷，要是工况里有轴向窜动的力，就需要额外加轴向定位结构，不能完全靠轴承本身来承受轴向力。建模时还要注意轴承内圈和轴的配合公差，通常采用k6的过渡配合，既保证装拆方便，又能避免内圈和轴之间出现打滑磨损，座体和轴承外圈的球面配合是间隙配合，保证调心动作灵活。实际生产中，座体的安装平面要保证平面度要求，要是安装面凹凸不平，拧紧螺栓后座体会发生变形，把轴承外圈夹死，导致调心功能失效，轴承转动阻力变大提前损坏，这一点在做机架设计时就要提前考虑，安装面的平面度公差要控制在0.1mm以内。
