车间总成跟踪系统工位布局三维设计

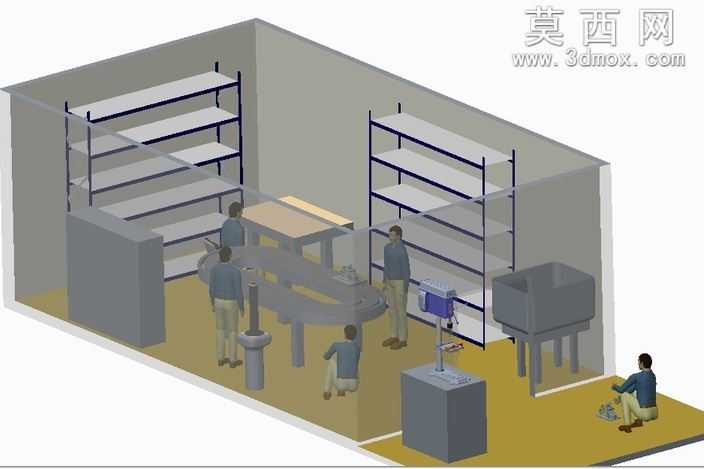

本作品为车间总成跟踪系统的工位布局三维设计方案，采用三维建模软件完成全场景搭建，首先对车间整体空间进行比例校准，按照实际生产场地的长宽高参数构建封闭墙体结构，地面采用哑光防滑地坪材质，还原真实车间的地面质感。场景内两侧设置多层组合式物料货架，货架采用金属方管焊接框架搭配层板的结构，层板根据物料存储需求设置不同间距，框架赋予深蓝色金属烤漆材质，层板采用浅灰色防静电板材材质，货架上预留物料摆放的定位标识区域，方便生产过程中物料的分类存取。场景中部设置环形输送作业线，输送线主体采用不锈钢材质辊道结构，搭配灰色支撑立柱，线体旁设置木质工作台面的操作工位，台面下方配置储物柜体，满足作业人员临时存放工具与半成品的需求。场景内按照真实作业流程配置多个人体模型，分别还原站立操作、蹲姿作业、物料核对等不同作业姿态，人物模型的工装服饰采用生产车间统一的深蓝色作业服配色，增强场景的真实代入感。场景右侧设置成品暂存区与检测工位，检测工位配备立式检测设备，设备外壳采用灰色工程塑料材质，操作面板区域设置蓝色标识条，还原设备的真实外观细节。整体建模过程中对所有构件的装配关系进行严格校验，确保货架层板与框架的连接、输送线辊道的排布、设备与地面的固定结构均符合实际生产安装逻辑，渲染阶段采用均匀的室内顶光搭配局部补光，避免场景出现过暗的阴影区域，清晰呈现每个工位的布局细节与设备结构，完整还原总成跟踪系统在车间内的落地布局形态，可用于生产规划阶段的方案展示、工位调整模拟以及新员工作业流程培训使用。
