山地自行车便携泵安装固定支架结构

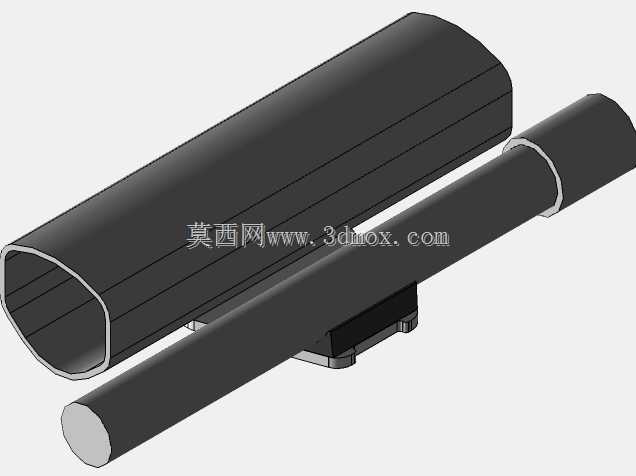

　　户外山地骑行场景中，便携打气泵是补胎应急、调整胎压的必备随身工具，常规的便携泵收纳要么占用背包空间，要么采用绑带固定在车架上，长期颠簸容易出现松脱、移位，甚至剐蹭车架漆面的问题，这款安装固定支架就是针对这类实际骑行痛点设计的专用承载结构。从结构适配逻辑来看，支架主体采用卡接式抱紧结构，分别对应山地车两类常见的管材安装位：一处是截面为异形的上管/下管位置，另一处是标准圆形截面的座管或下管横置位置，两类卡接位都做了贴合管材轮廓的仿形接触面，避免硬接触造成的管材压痕，同时保证颠簸路况下的夹持稳定性。设计过程中首先考虑的是安装边界的适配性，针对山地车常见的圆管直径范围、异形管的截面轮廓公差，卡接位预留了0.2-0.5mm的弹性变形余量，

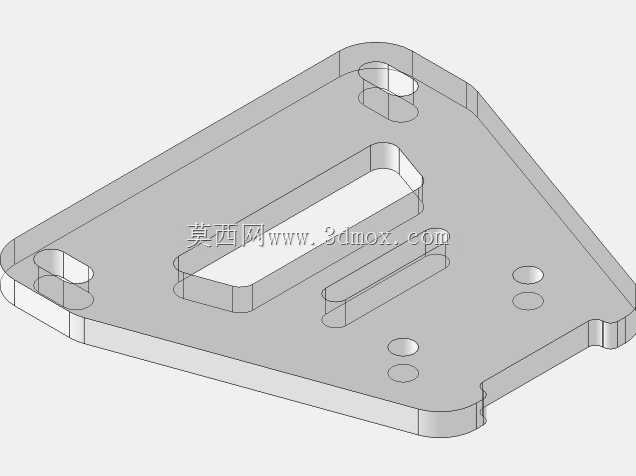

　　不需要额外在车架上打孔，依靠支架自身的卡扣结构加上配套的橡胶减震垫，就能实现无损安装，不会破坏原车的漆面和管材结构。功能层面，支架的核心作用是为便携式打气泵提供稳定的承载点位，泵体放置位做了侧向的限位挡边，防止骑行过程中泵体横向滑出，同时预留了绑带穿槽，用户可以额外搭配扎带或魔术绑带做二次固定，应对重度越野路况的高强度颠簸。从结构强度角度考虑，支架的承托底座做了加强筋设计，在泵体安装的核心受力位置加厚了壁厚，避免长期承重出现结构变形，卡爪位置做了圆角过渡，既减少应力集中，也避免安装时划伤管材或者泵体表面。实际使用中，这个支架可以把便携泵固定在车架的闲置管材位置，不需要占用背包储物空间，取放的时候只需要解开绑带就能快速取出，

　　相比传统的绑带直接固定的方式，支架的仿形接触面能把泵体和车架隔开，避免骑行过程中两者相互摩擦造成的漆面磨损，同时固定点位的受力更均匀，不会出现绑带长期勒紧造成的管材局部凹陷问题。设计时还考虑了不同规格便携泵的适配性，承托位的宽度做了通用化设计，能够适配市面上多数常见尺寸的手动便携打气泵，不需要针对单一型号做专属适配，通用性更强。安装位置的选择上，支架可以根据用户的车架尺寸和使用习惯，选择安装在座管下方、下管侧面或者上管下方的位置，不会影响骑行时的腿部踩踏动作，也不会和水壶架、线管线组产生干涉，卡接结构的安装方式不需要额外工具，徒手就能完成安装和位置调整，日常维护和拆装都很方便。从结构细节来看，

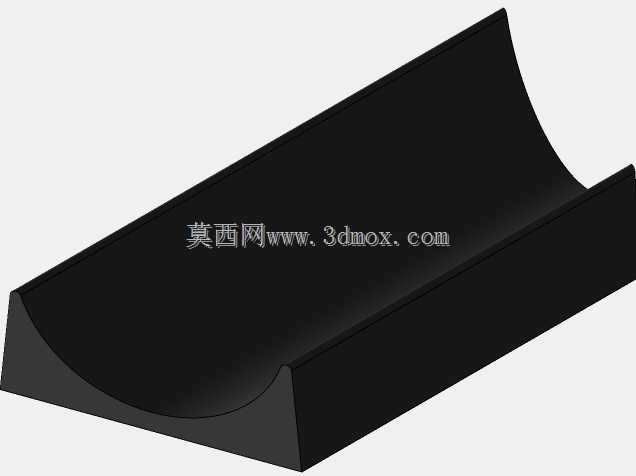

　　支架和管材接触的面都预留了橡胶垫的安装槽，安装时贴上配套的橡胶减震垫，一方面可以增加摩擦力提升固定稳定性，另一方面可以过滤骑行过程中的路面颠簸振动，避免泵体和支架之间产生异响，也能防止长期振动造成的卡扣松脱。整个支架的结构没有多余的冗余设计，所有的造型都是围绕功能需求展开，没有为了外观做不必要的曲面或者装饰结构，在保证结构强度的前提下尽可能控制自身重量，不会给整车增加过多的负重，符合山地骑行配件轻量化的设计需求。针对户外使用的场景，结构上没有容易积泥积水的死角，雨天骑行或者经过泥泞路段后，只需要直接冲水就能清理干净，不会出现泥沙堆积在缝隙里难以清理的问题，也避免了长期积泥造成的结构腐蚀问题。
