九速山地车内置变速传动结构设计

　　这套内置变速结构主要适配山地骑行场景下的动力传递需求，区别于传统外置后拨变速系统，将全部变速齿轮、换挡机构整合在中轴位置的密封壳体内，能够应对山地骑行中遇到的泥水飞溅、碎石磕碰等复杂工况，避免外置传动部件容易被杂物卡滞、受污损导致变速失效的问题。从实际使用场景来看，山地骑行过程中，骑行者需要根据坡度、路面附着力、骑行节奏的变化快速调整传动比，这套内置结构能够在蹬踏过程中完成顺畅换挡，不需要像外置变速那样精准调整链条与飞轮片的对位，哪怕是在颠簸的越野路面，也能保持稳定的传动效率，不会因为路面振动出现掉链、跳齿的故障。

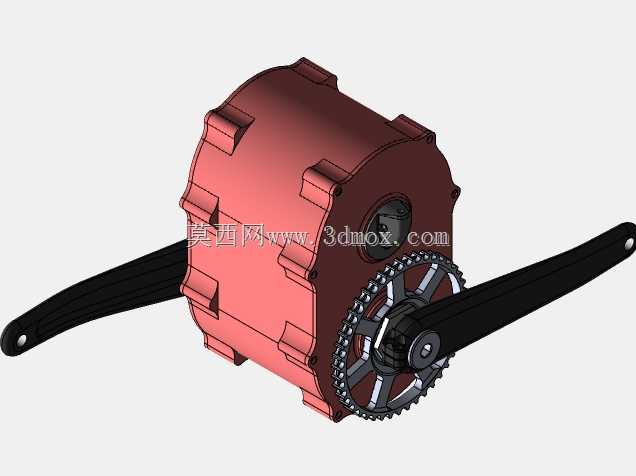

　　从功能特性上看，这套结构整合了9个不同传动比的挡位，覆盖了从陡坡攀爬的低速大扭矩输出到平路高速巡航的高传动比需求，壳体采用分体式密封设计，结合面预留密封槽安装位置，装配后可以将内部齿轮、换挡拨叉、棘轮机构完全封闭在壳体内部，仅需要定期更换内部润滑脂即可完成维护，相比外置多片飞轮搭配后拨的结构，维护周期能延长数倍，也不需要频繁调整变速线的张紧度。两侧伸出的曲柄安装位直接适配标准山地车脚踏接口，输出端的链轮采用标准单盘设计，直接通过链条连接后轮飞轮，不需要额外改动车架的后叉开档尺寸，适配市面上绝大多数硬尾、软尾山地车的中轴安装位。

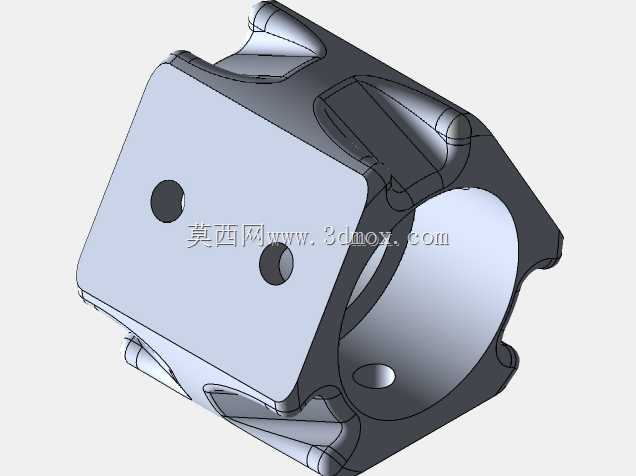

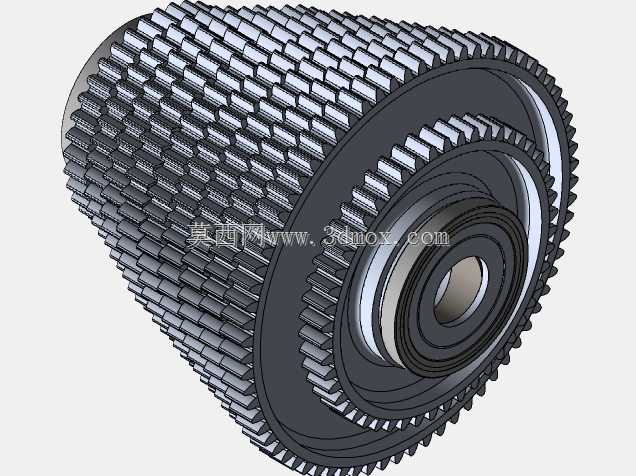

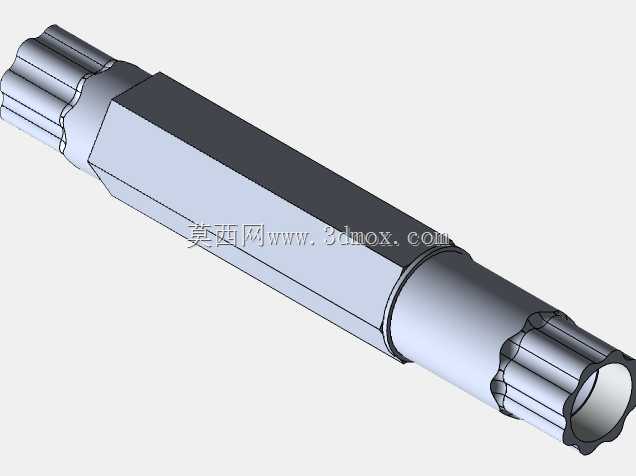

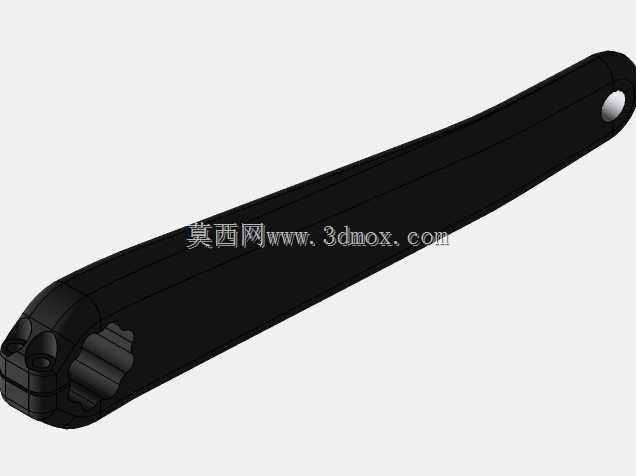

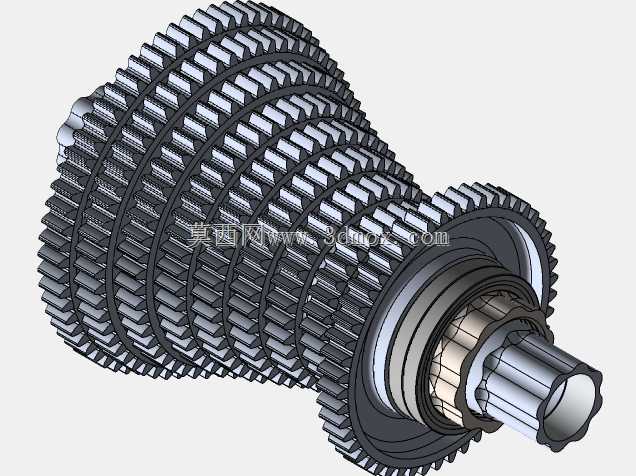

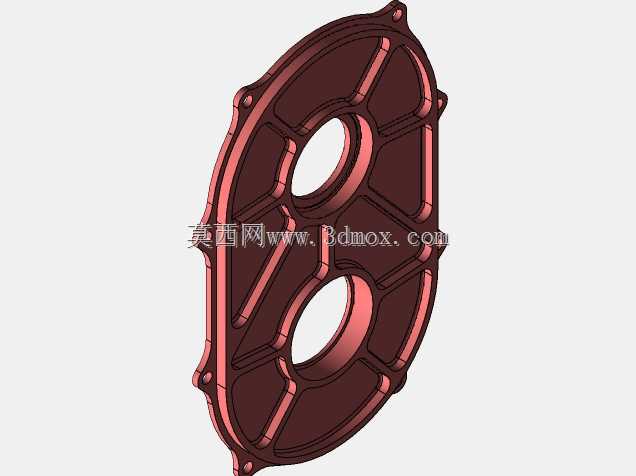

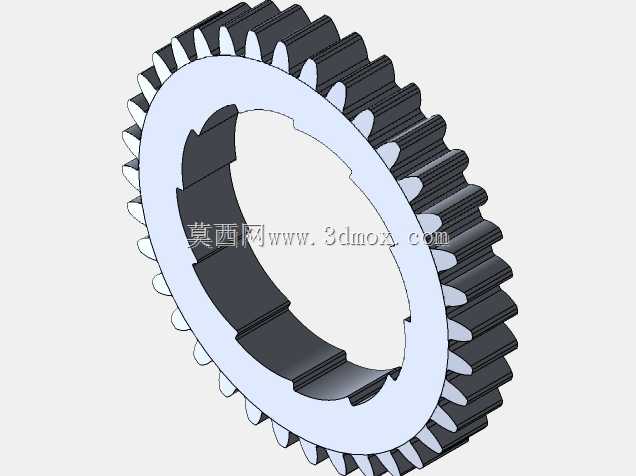

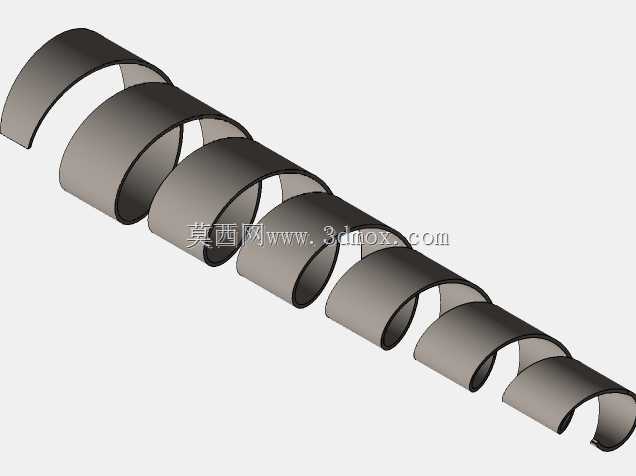

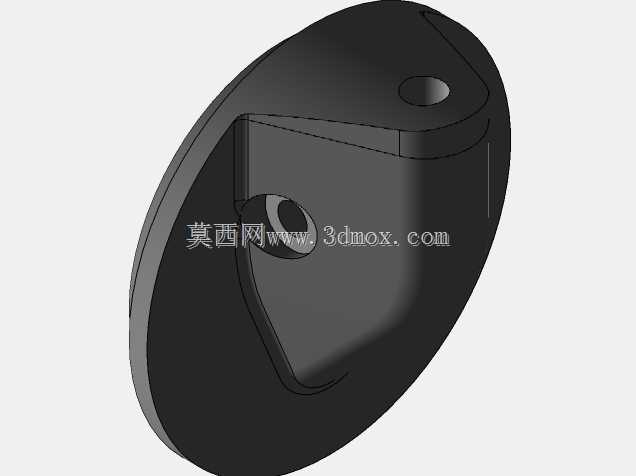

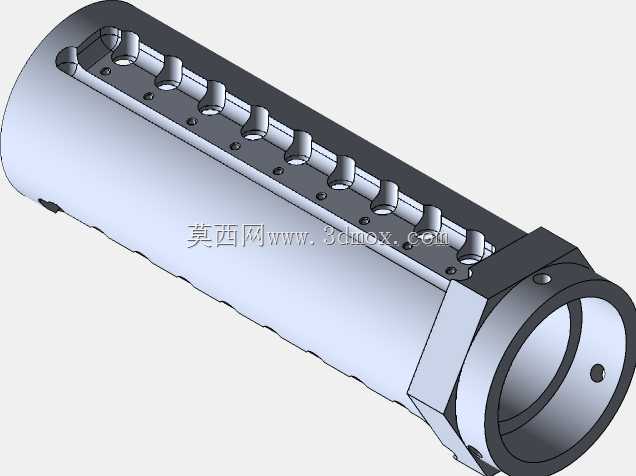

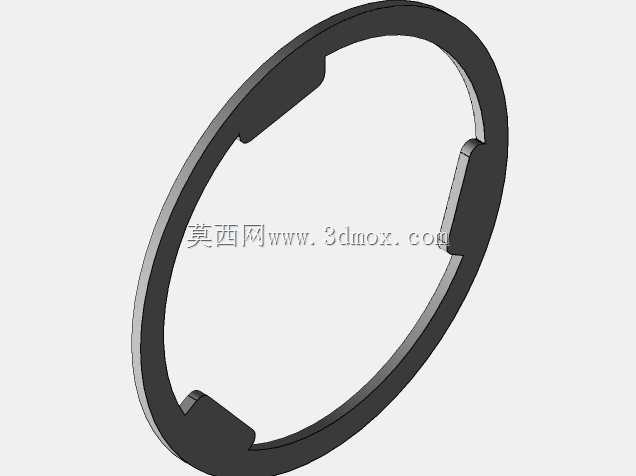

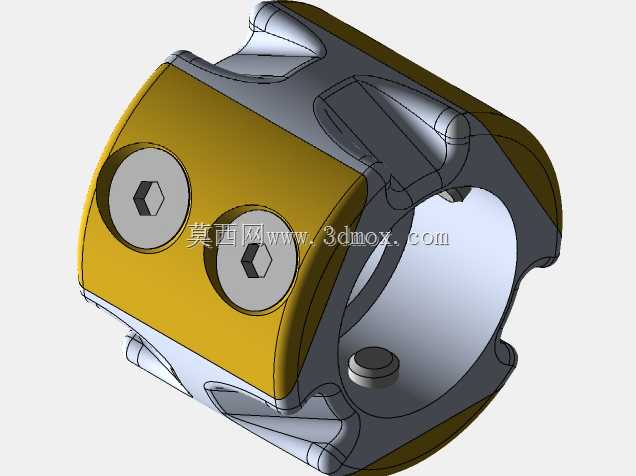

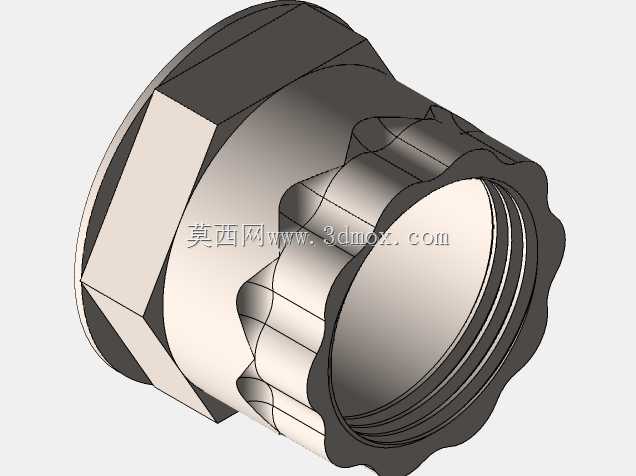

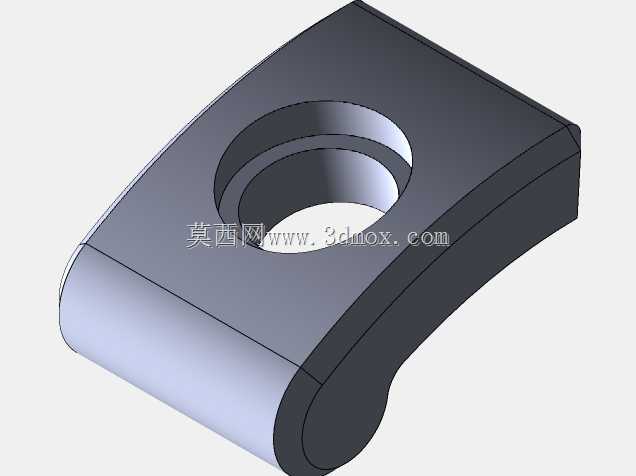

　　设计过程中首先要考虑的是安装边界的匹配，壳体的整体外轮廓做了多道加强筋结构，既能够提升壳体的抗冲击强度，也能避让山地车车架下管、后下叉的安装空间，避免转向或者后轮跳动时结构与车架发生干涉。中轴的同轴度是设计中的核心公差控制点，两侧曲柄安装位的同轴度公差控制在0.02mm以内，保证蹬踏过程中不会出现偏心晃动，减少滚动轴承的偏磨损耗。内部的齿轮组采用定轴轮系布局，换挡拨叉的行程做了精准限位，每个挡位对应的齿轮啮合位置都有定位卡槽，避免骑行过程中因为振动出现自动脱挡的问题。输入端的曲柄连接结构采用花键配合，相比传统方榫连接能够传递更大的蹬踏扭矩，应对山地骑行中突然发力爬坡、冲跳的大载荷工况，不会出现曲柄松动打滑的问题。

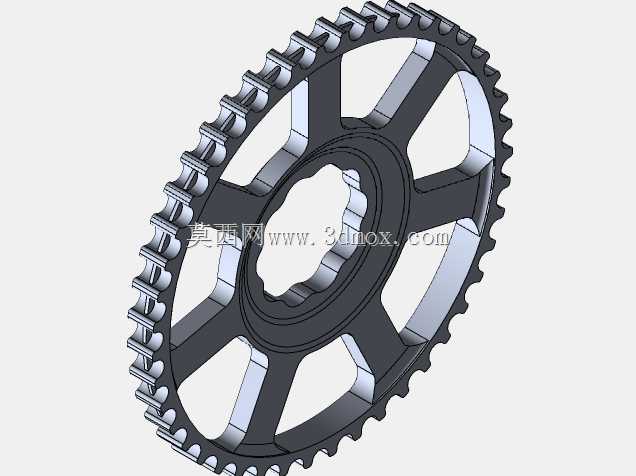

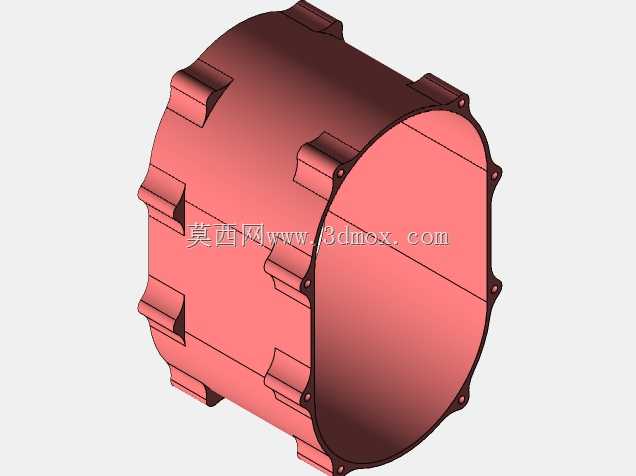

　　外形尺寸上，壳体的最大外径控制在180mm以内，厚度方向控制在120mm以内，安装后突出车架下管的距离不超过30mm，不会因为壳体过大影响山地车的通过性，在遇到路面凸起、石块磕碰的时候，最先接触障碍物的是壳体外侧的加强筋凸起，不会直接撞击壳体的密封结合面，避免壳体开裂导致润滑脂泄漏。输出链轮的位置与标准山地车单盘的安装位置保持一致，链条线偏移量控制在3mm以内，和不同速别的后轮飞轮都能保持良好的啮合角度，减少链条的侧向磨损。内部的换挡驱动结构预留了线拉换挡的接口，能够适配市面上主流的山地车指拨、转把换挡器，不需要单独开发专用的操控部件，降低整车的改装和适配成本。

　　从结构可靠性角度考虑，壳体材料选用压铸铝合金工艺成型，在保证结构强度的同时控制整体重量，内部的传动齿轮采用渗碳淬火处理，齿面硬度达到HRC58-62，能够承受长期大扭矩蹬踏的磨损，换挡拨叉采用耐磨铜合金材质，和齿轮换挡槽的接触面上预留润滑脂存储槽，减少换挡过程中的摩擦阻力，哪怕是在低温环境下骑行，也能保持换挡动作的顺畅。两侧的轴端采用接触式橡胶油封密封，能够阻挡高压水枪冲洗、泥水飞溅时的水分和杂质进入壳体内部，保证内部传动部件长期在洁净的润滑环境下工作。
