工业设备用左手操作式金属曲柄轮结构

　　这类左手操作的曲柄轮，常配套在各类需要手动微调、应急操作的工业设备上，比如中小型机床的进给调节端、检测仪器的校准操作位、轻工生产线的手动调整工位，都会用到这类结构的操作件。和常规右手操作的曲柄轮不同，左手柄的布局是为了适配设备操作面的布局限制——有些设备的操作面板集中在右侧，操作人员站在设备左侧作业时，左手曲柄能避免操作时身体扭转，降低长时间操作的疲劳感，也能避开设备右侧排布的管线、电气元件，防止操作时剐蹭周边部件。

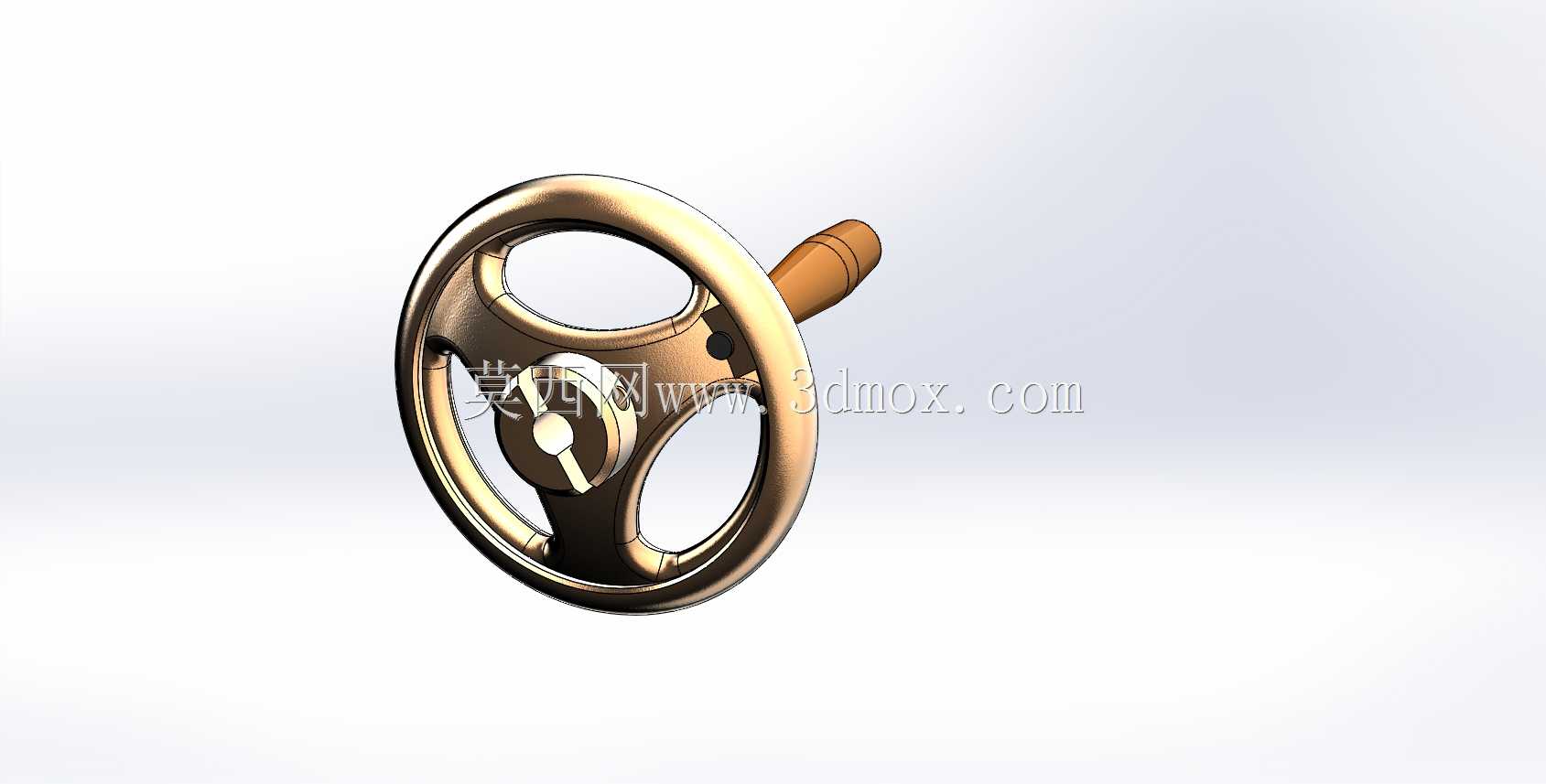

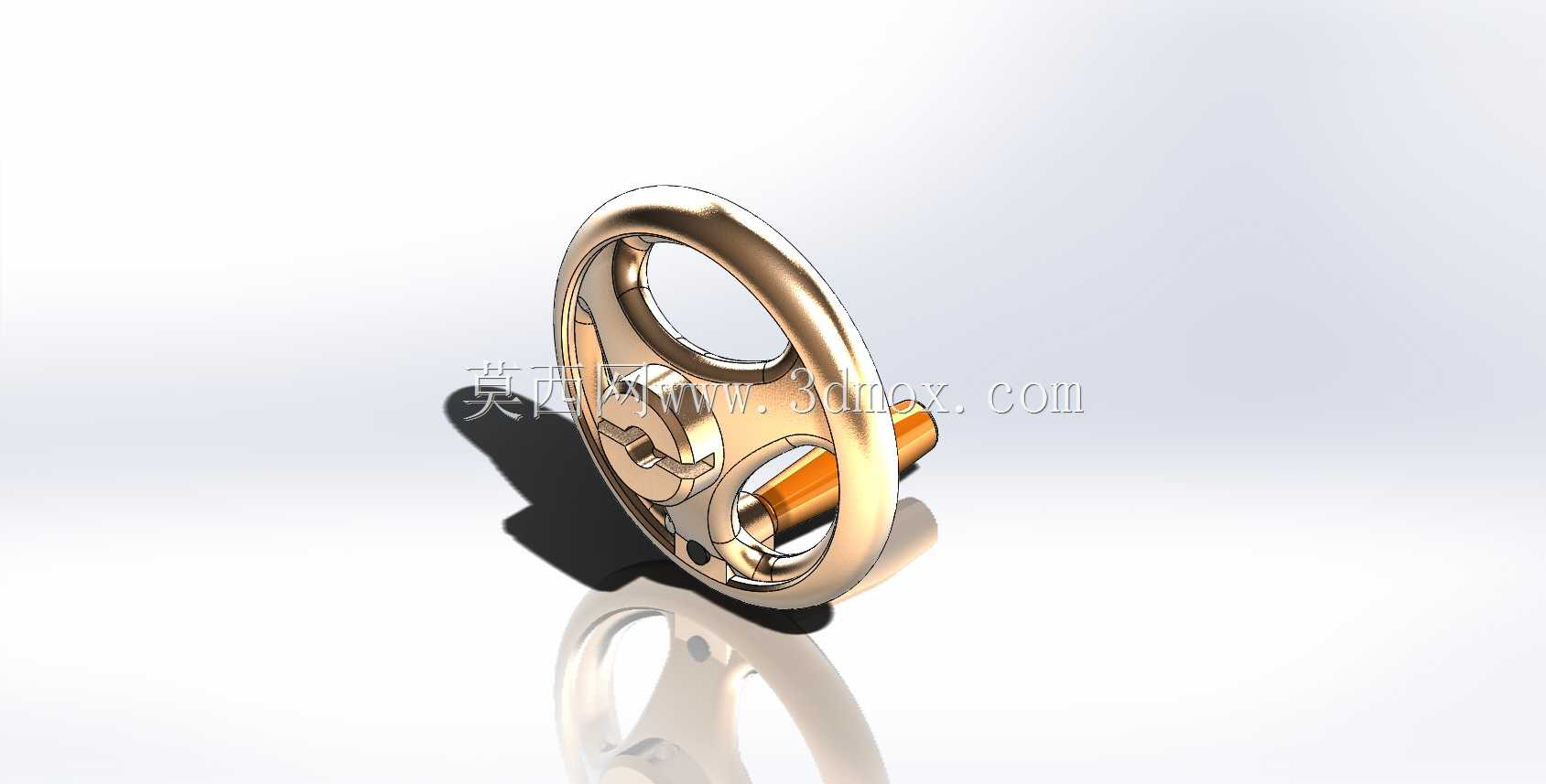

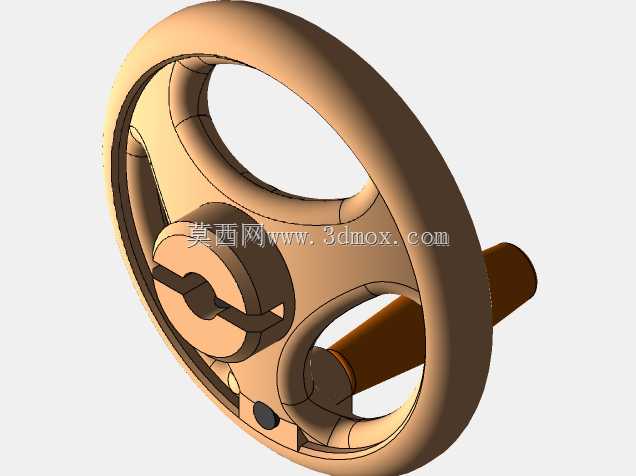

　　从功能特性上看，这个曲柄轮采用轮缘加偏心握柄的结构，轮缘做了圆滑的过渡处理，握持旋转时不会硌手，偏心的握柄可以在转动时提供更大的力臂，不需要施加太大的握力就能带动轴端转动，适合需要小扭矩、高精度调节的场景。握柄部分做了防滑的柱面设计，表面没有尖锐棱角，即使戴劳保手套操作也能稳定施力，不会出现打滑脱手的情况。轮体和安装轴的连接位置做了定位槽结构，安装时可以和轴端的平键配合，传递扭矩时不会出现空转，保证转动操作的反馈精准，调节时的行程和手轮转的角度能精准对应，不会因为连接间隙出现调节虚位。

　　设计这类曲柄轮的时候，首先要考虑的是操作空间的边界：轮缘的外径不能过大，否则转动时会占用过多的操作面空间，容易和周边的按钮、指示灯、其他操作手柄产生干涉；也不能过小，否则力臂太短，操作时需要施加更大的力，不符合人机工程的要求。安装轴的伸出长度要匹配设备面板的厚度，轴端的固定孔位置要保证安装后曲柄轮和面板之间留有足够的间隙，转动时不会摩擦面板表面，同时也要控制轴向的窜动量，避免转动时轮体晃动影响操作手感。轮体的材质选用金属材质，表面做抛光处理，一方面是提升耐磨性能，长期频繁操作也不会出现明显的磨损，另一方面金属材质的刚性足够，施加较大的转动力时不会出现形变，保证操作的稳定性。

　　在实际安装适配的时候，要注意安装轴的同轴度要求，如果轴和轮体的安装孔不同轴，转动时会出现卡滞、晃动的情况，长期使用还会加剧轴和孔的磨损，缩短部件的使用寿命。握柄的位置是按照左手操作的发力习惯设计的，当操作人员左手握住握柄转动时，手腕的角度处于自然放松的状态，不需要刻意弯折手腕，连续转动多圈也不会有明显的酸胀感。轮体上的镂空结构不是单纯为了美观，一方面可以减轻整个曲柄轮的重量，降低安装轴端的负载，另一方面也方便操作人员快速观察轮体后方的刻度标识，调节时可以直接透过镂空位置看到刻度数值，不需要侧身避让轮体，提升调节的效率。

　　这类曲柄轮的应用场景里，很多是作为设备的应急操作部件使用，当设备的电动调节功能出现故障时，可以通过这个曲柄轮手动完成工位的调整、工件的装卸，所以结构的可靠性是设计时的核心要求，所有的连接位置都做了防松处理，长期使用也不会出现握柄松动、轮体和轴脱开的情况。轮体的边缘做了倒圆角处理，即使操作时手部不小心滑过轮缘，也不会被尖锐的边缘划伤，符合工业设备的安全设计要求。在尺寸匹配上，安装轴的直径采用通用的标准尺寸，可以和多数工业设备的操作轴直接适配，不需要额外加工转接套，降低配件替换的成本和难度。
