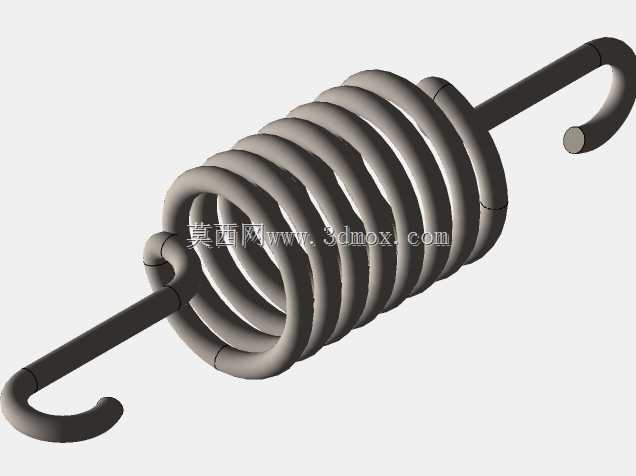

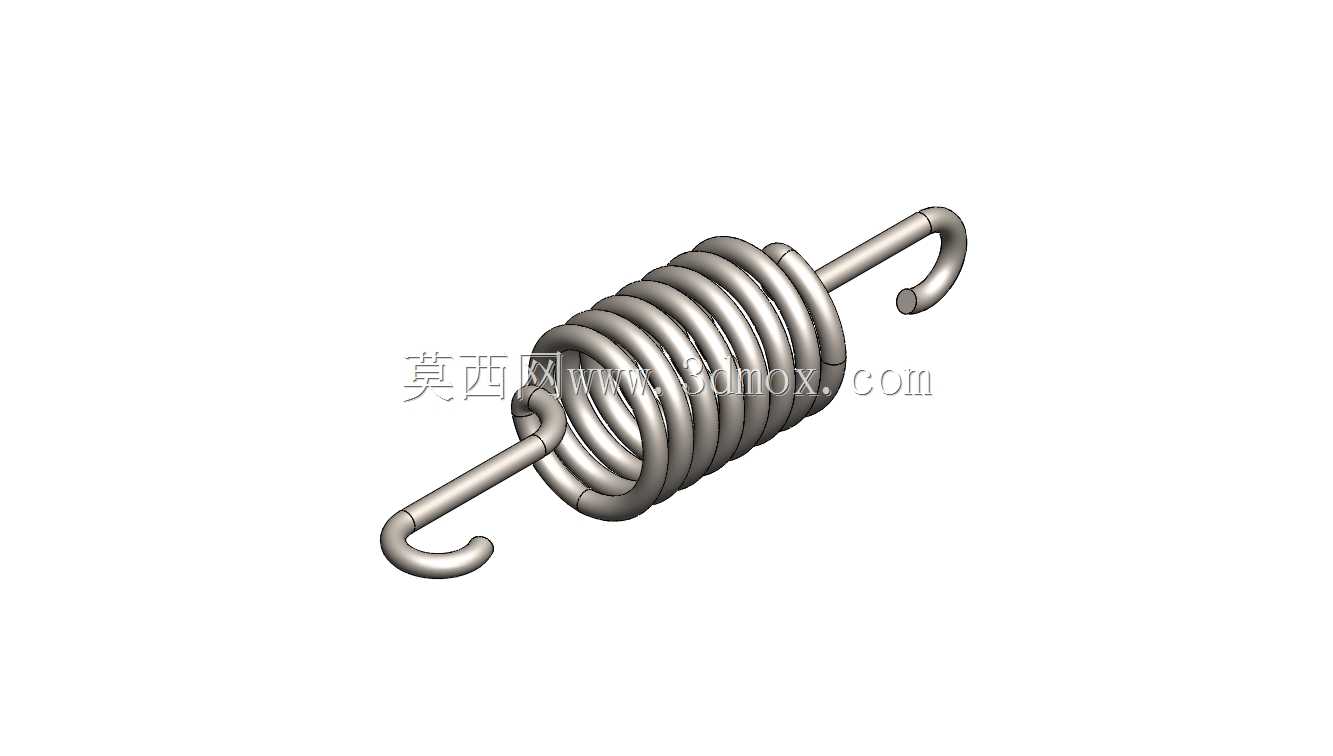

带挂钩圆柱螺旋拉伸弹簧三维结构

　　在各类机械设备的复位、张紧、载荷传递机构中，拉伸弹簧是应用极为广泛的弹性储能元件，本次呈现的带挂钩圆柱螺旋拉伸弹簧，是针对常规安装空间受限、需要快速挂接装配的场景设计的结构形式。从实际应用场景来看，这类弹簧常出现在仪器仪表的触发复位机构、小型自动化设备的张紧轮组件、低压电器的触点回位结构、健身器材的阻力提供单元，甚至部分民用五金的回弹结构中，不同场景下对弹簧的刚度、初拉力、挂钩强度的要求差异较大，但核心的结构逻辑均围绕螺旋簧体加两端挂接结构展开。

　　从产品功能特性来看，该弹簧为等节距圆柱螺旋结构，簧体部分无初始间隙，卷制过程中通过控制圈间贴合度形成稳定的初拉力，在承受轴向拉伸载荷时，首先需要克服初拉力才会产生圈间分离的变形，这一特性可以让弹簧在较小的安装空间内提供足够的初始张紧力，避免机构在空载状态下出现松脱、晃动的问题。两端的挂钩为圆钢一体弯制而成，挂钩的圆弧过渡段经过曲率优化，避免弯制过程中出现应力集中导致的断裂风险，挂钩的开口方向与簧体轴线保持平行，能够适配挂接销、挂孔等多种常见的安装接口，安装时无需额外加工连接结构，直接挂入对应位置即可完成装配，大幅提升现场装配的效率。

　　在设计思路层面，该弹簧的簧丝直径、中径、有效圈数均按照常规轻载拉伸工况匹配，簧体的螺旋升角控制在合理范围内，避免拉伸过程中出现附加的扭转应力，两端挂钩的根部与簧体衔接处采用了圆滑过渡的处理方式，没有尖锐的折角，能够有效降低交变载荷下的疲劳失效概率。设计过程中充分考虑了弹簧的并紧长度与最大拉伸长度的比例关系，预留了足够的变形余量，保证弹簧在额定行程内不会出现超过材料许用应力的情况，同时挂钩的弯曲半径大于簧丝直径的两倍，符合弹性元件设计的工艺规范，既能够保证挂钩的强度，也适配常规的弹簧卷制、弯钩加工工艺，不需要特殊的定制工装即可完成批量生产。

　　从外形尺寸与安装边界来看，该弹簧的整体长度包含两端挂钩的总长度适配常规小型机构的安装间距，簧体外径控制在较小的尺寸范围内，能够嵌入直径略大的安装孔或者狭长的安装槽内，不会与周边的结构件产生运动干涉。两端挂钩的内孔尺寸适配常规直径的圆柱挂销，挂接后挂钩与挂销的接触为圆弧面接触，接触应力分布均匀，长期使用不会出现挂钩局部磨损过快的问题。安装时需要注意两端挂接结构的同轴度，避免弹簧承受偏载，偏载状态下弹簧的圈间受力不均匀，会大幅缩短弹簧的使用寿命，甚至出现簧圈错位、挂钩断裂的故障。在实际选型替换时，除了匹配簧丝直径、中径、自由长度等核心参数外，还需要重点核对初拉力与刚度参数，保证替换后的弹簧能够提供与原设计一致的张紧力或复位力，避免出现机构复位不到位、张紧力不足导致的传动打滑等问题。

　　这类一体弯钩的圆柱拉伸弹簧相比采用附加挂钩连接的拉伸弹簧，结构更加紧凑，零件数量更少，没有额外的连接松动风险，在轻载、中载的往复运动机构中可靠性表现优异，是结构设计人员在进行弹性复位、张紧机构设计时优先选用的弹性元件类型。建模过程中对簧丝的螺旋路径、挂钩的空间曲线进行了精准拟合，还原了实际加工后的结构形态，能够直接用于装配干涉检查、机构运动仿真等设计环节，帮助设计人员提前验证弹簧在机构运动全行程中的位置变化，避免出现运动过程中弹簧与周边零件剐蹭、拉伸行程超过弹簧极限长度等设计问题。
