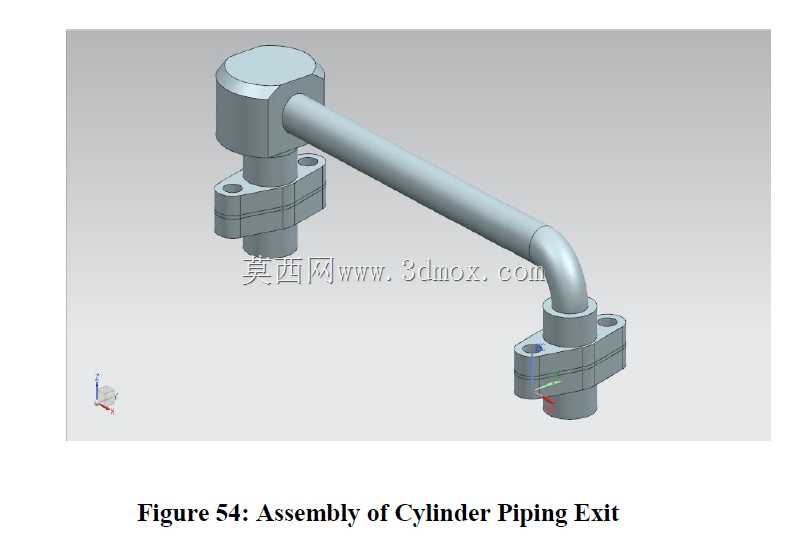

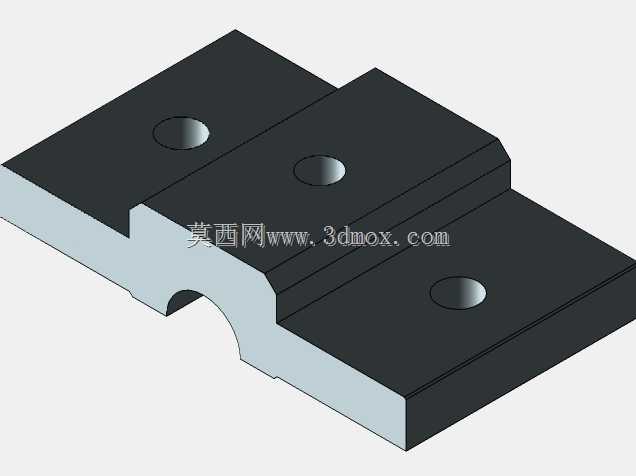

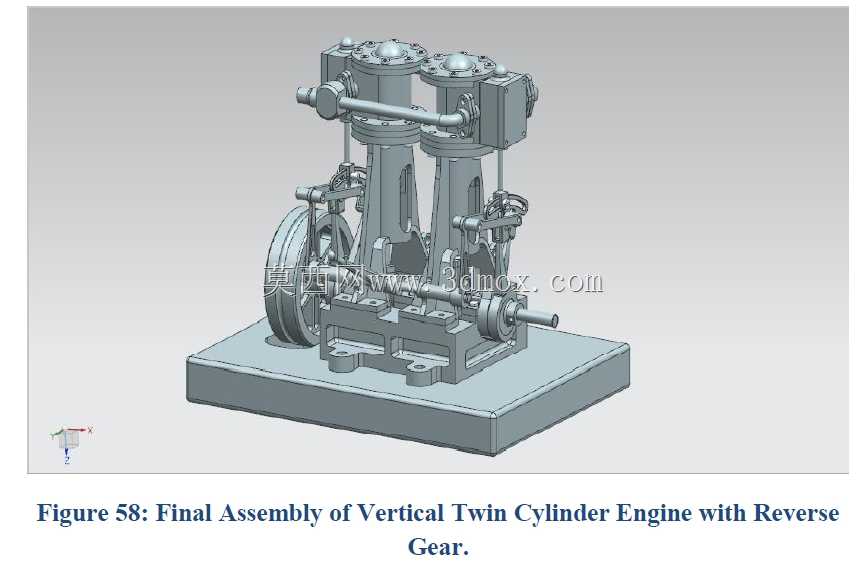

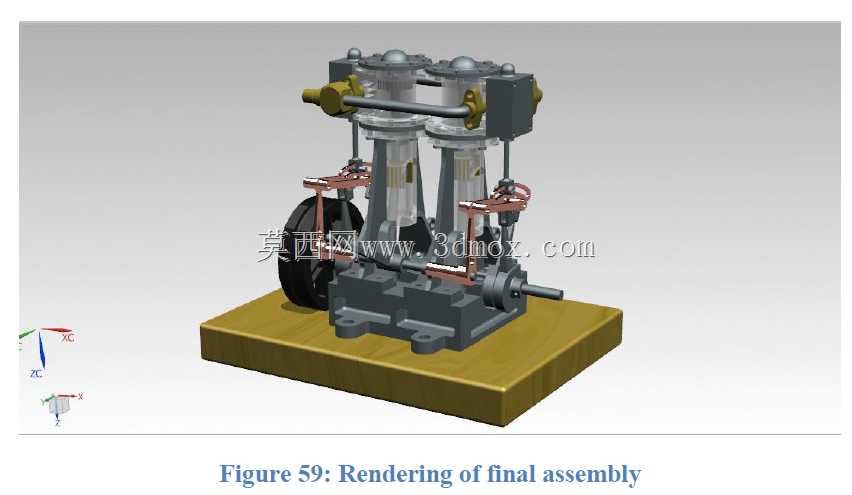

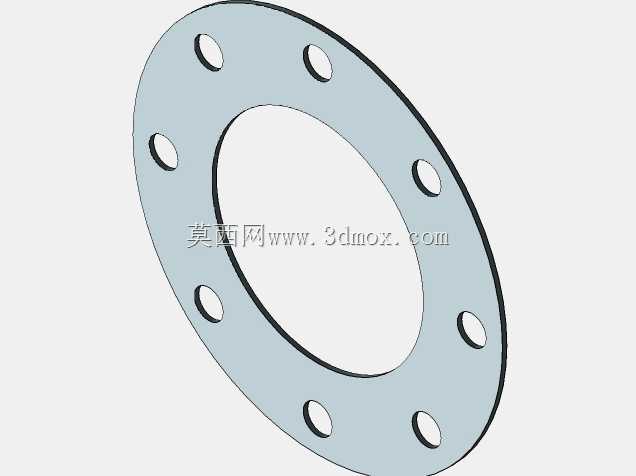

带倒挡功能立式双缸蒸汽动力装置

　　这款立式双缸蒸汽动力装置，在小型蒸汽动力应用场景中有着明确的定位，常见于小型船舶辅机、教学演示实验台、复古动力模型复刻以及小型工业设备的动力输出端，区别于单缸蒸汽机的扭矩波动缺陷，双缸错相位布置的结构能让动力输出更平顺，倒挡机构的集成更是解决了传统小型蒸汽机需要额外搭配换向齿轮组的痛点，直接在动力端实现输出轴的正反转切换，省去了外接换向装置的安装空间与传动损耗。

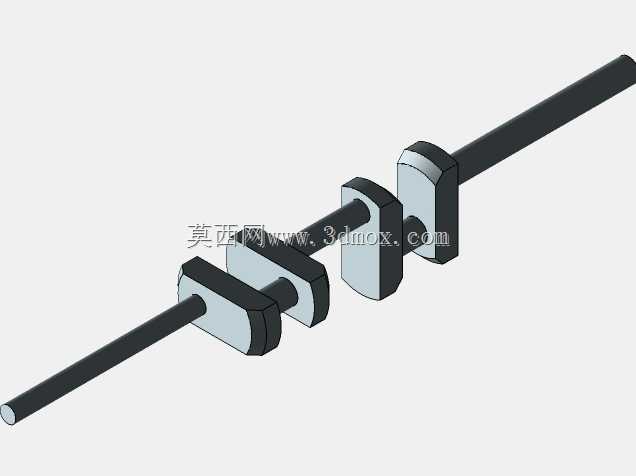

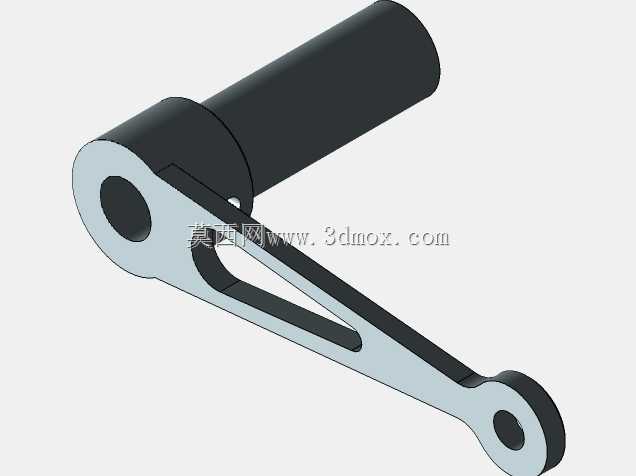

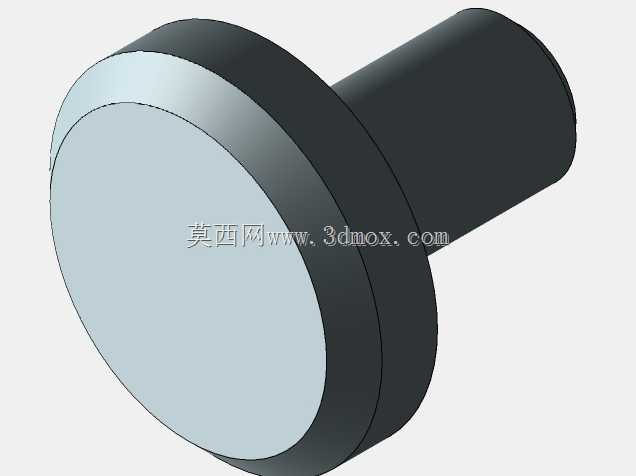

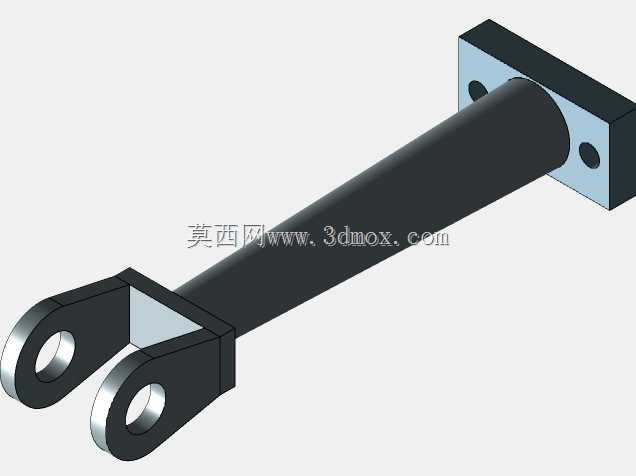

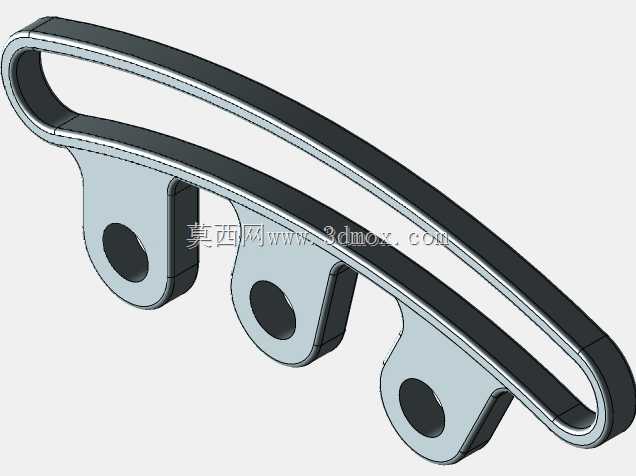

　　从实际功能来看，该装置通过高压蒸汽进入气缸推动活塞做往复运动，再经曲柄连杆机构将直线运动转化为曲轴的旋转运动，两个气缸的曲柄相位差设置为90度，能够保证曲轴在任意转角位置都有至少一个气缸处于做功行程，避免了单缸机死点位置无法自启动的问题，倒挡机构通过滑阀配气相位的切换，改变蒸汽进入气缸的时序，从而让曲轴反向旋转，不需要调整蒸汽输入管路的连接，操作逻辑更直接，适合需要频繁切换转向的应用场景。

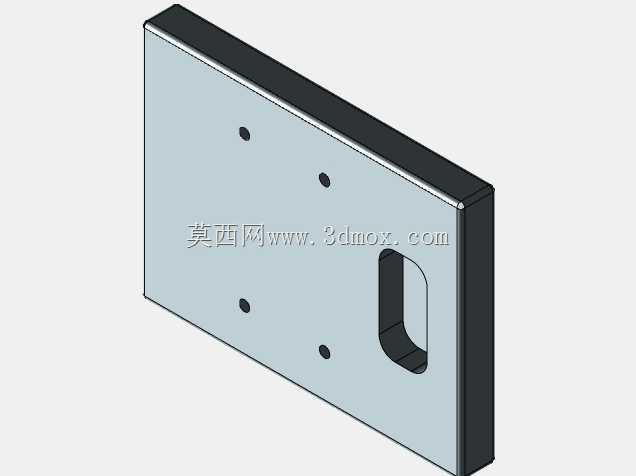

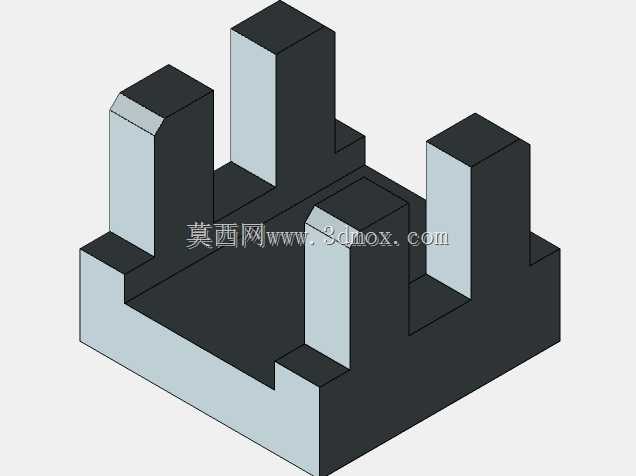

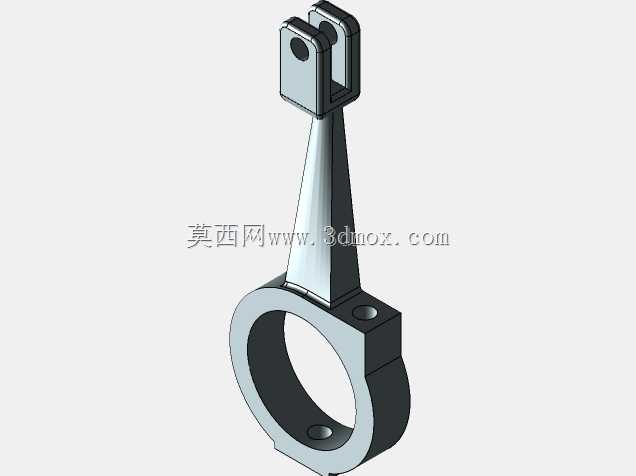

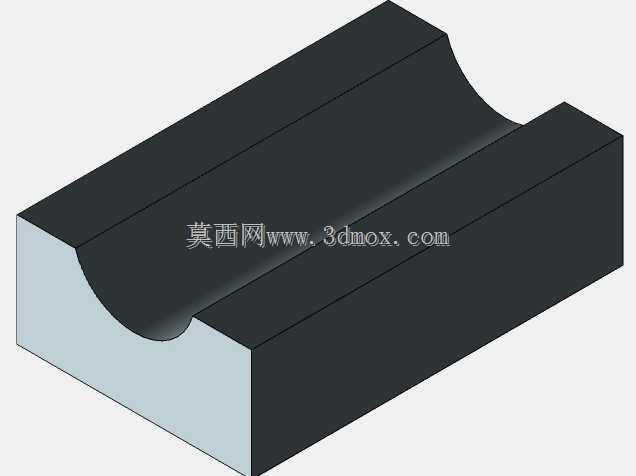

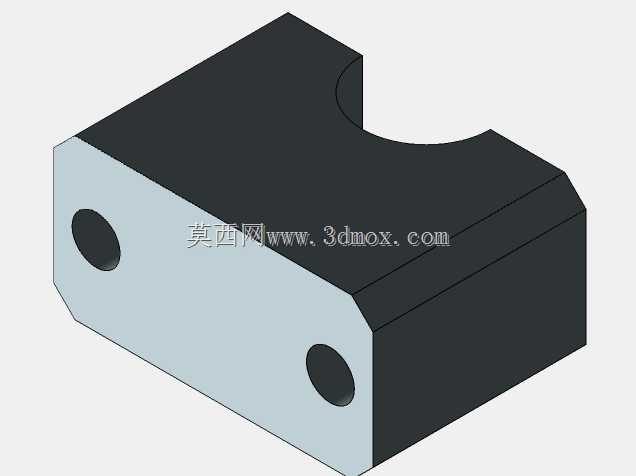

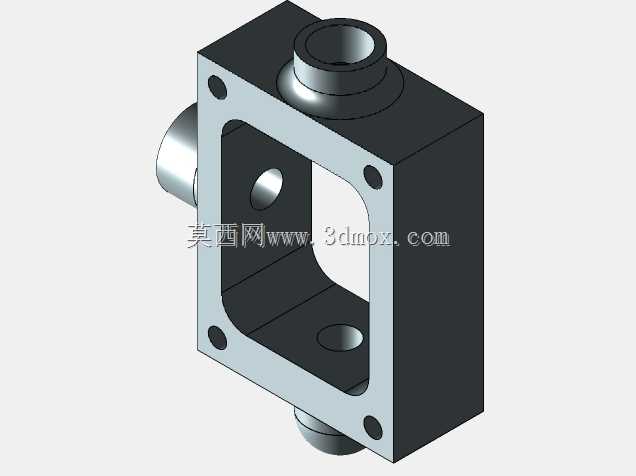

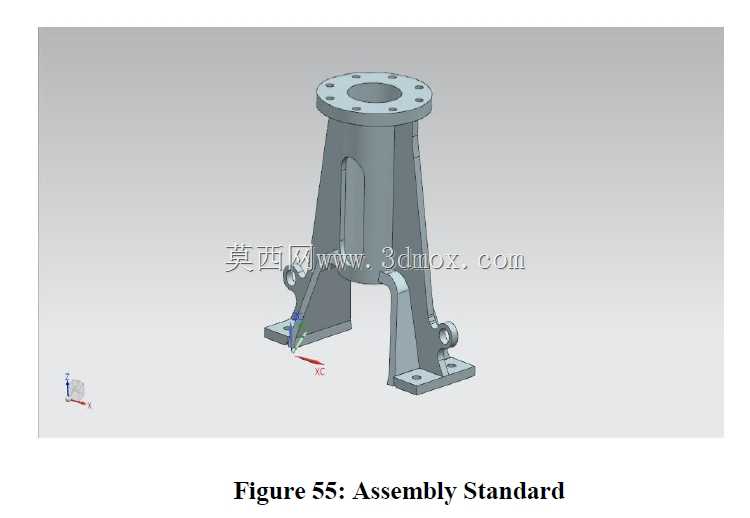

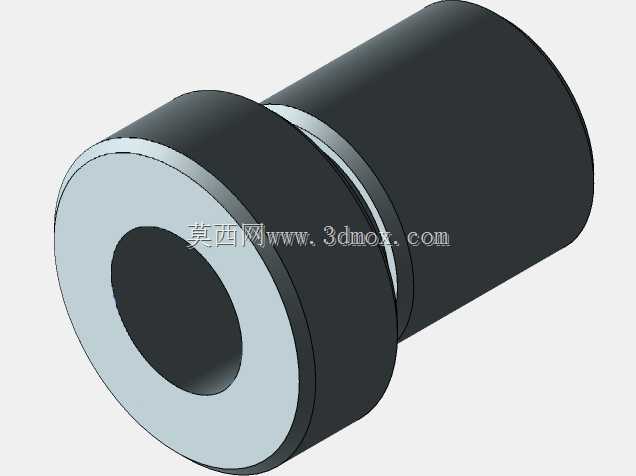

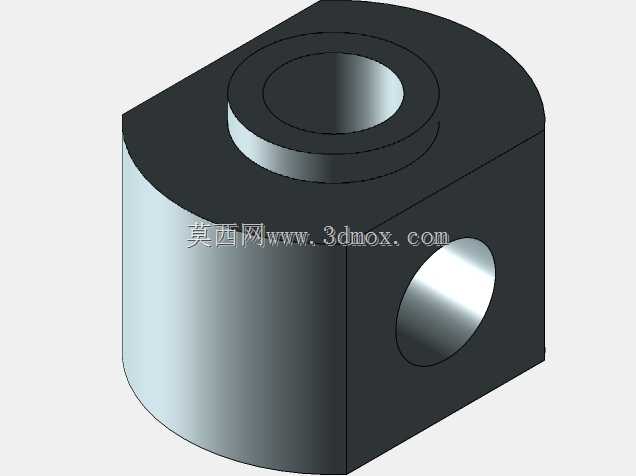

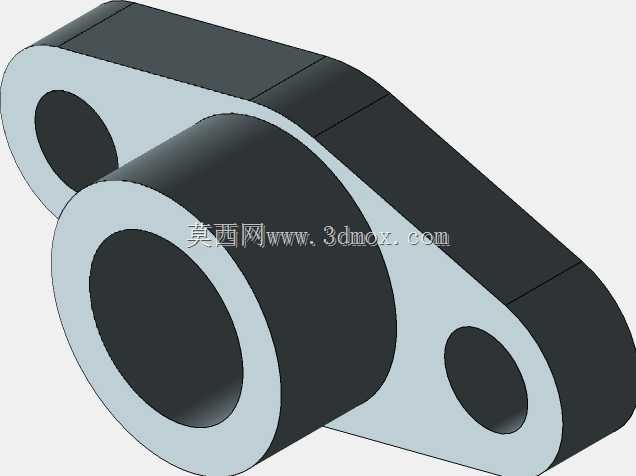

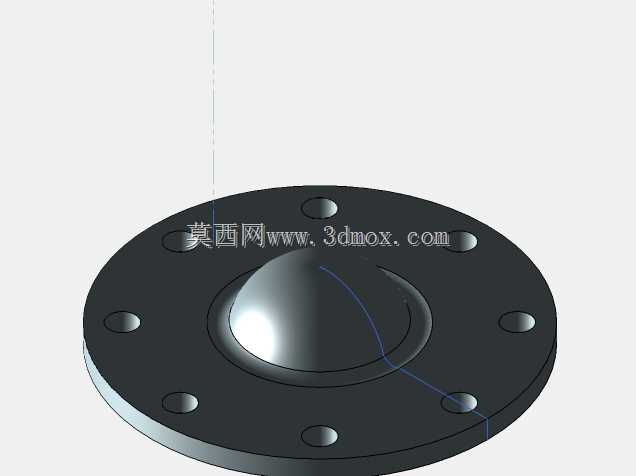

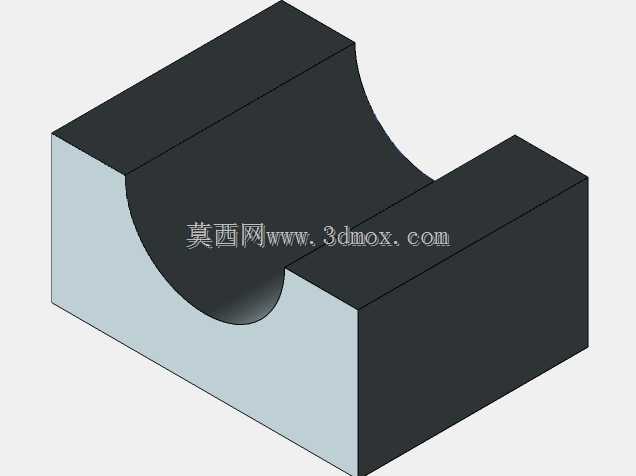

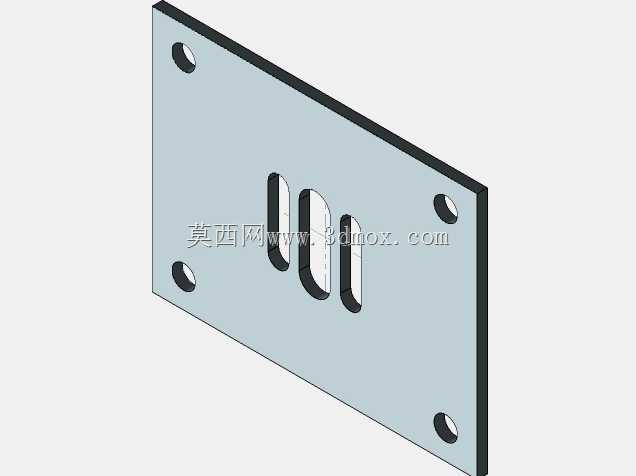

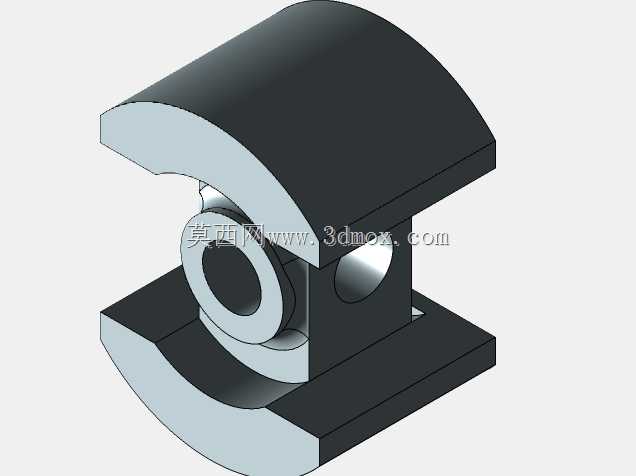

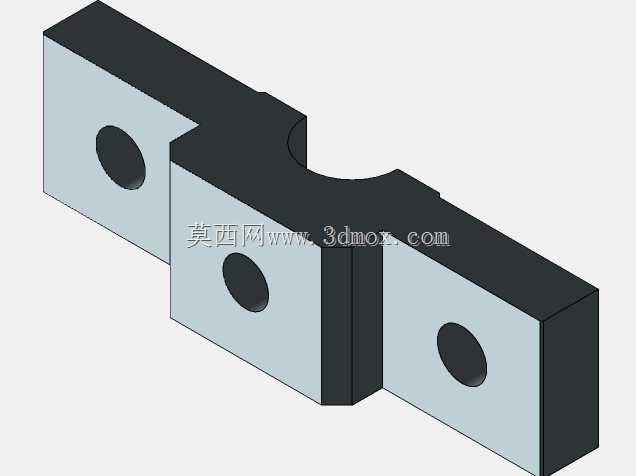

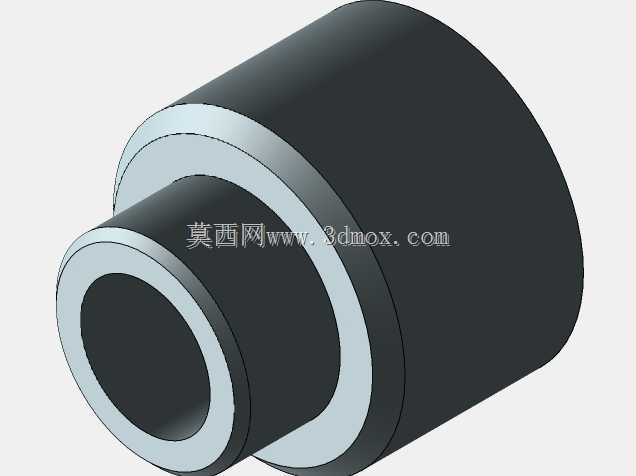

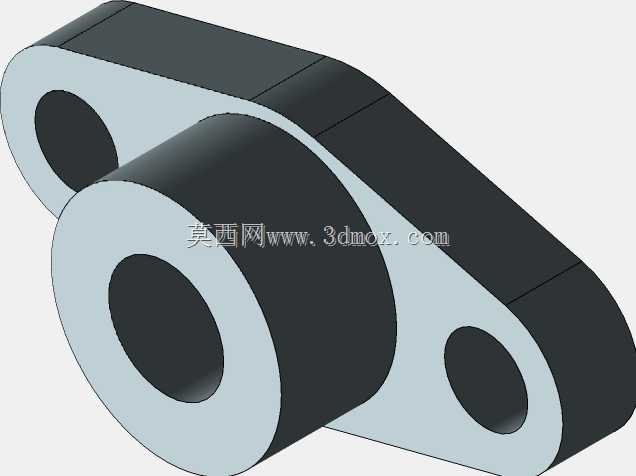

　　设计思路上，整体采用立式布局，将两个气缸平行布置在曲轴箱上方，有效压缩了设备的横向安装尺寸，底座采用一体式厚重结构，既可以作为储油槽容纳曲轴连杆机构的润滑机油，又能通过自身重量抵消设备运行时的往复惯性力振动，不需要额外搭配厚重的混凝土安装基础，在小型移动动力场景中适配性更强。配气阀组布置在气缸侧方，与缸体采用集成式安装，减少了外接蒸汽管路的接头数量，降低了高压蒸汽泄漏的风险，连杆与曲轴的连接部位采用剖分式轴瓦结构，方便后期维护时更换磨损件，不需要整体拆解曲轴组件。

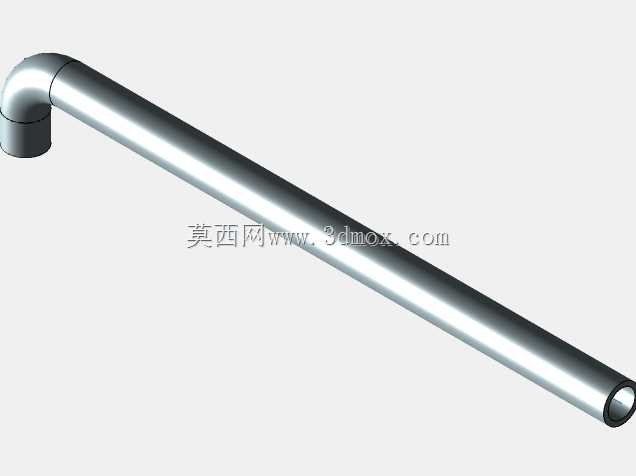

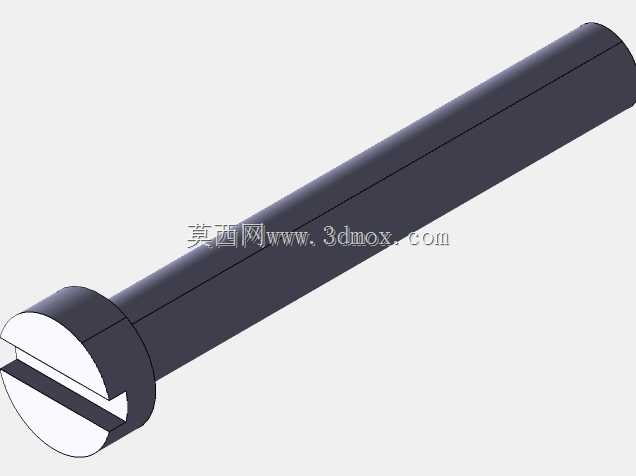

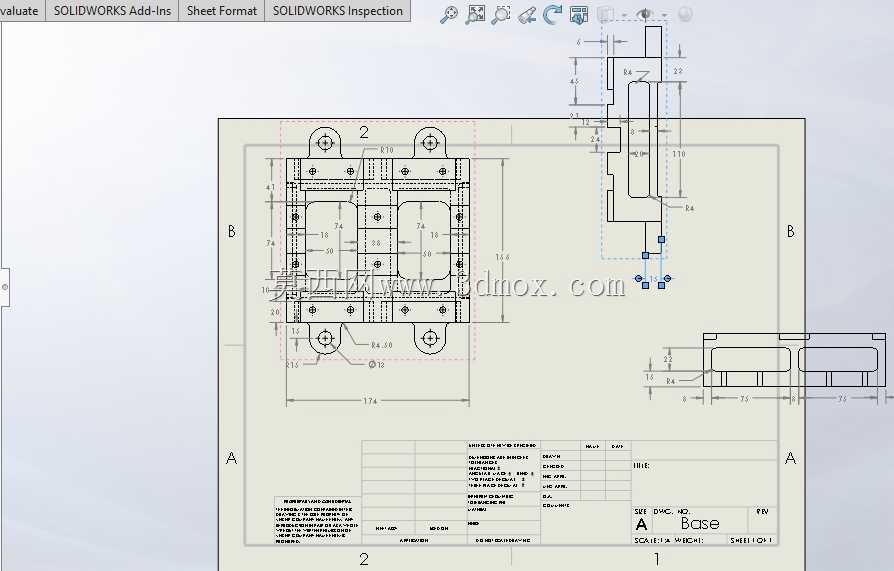

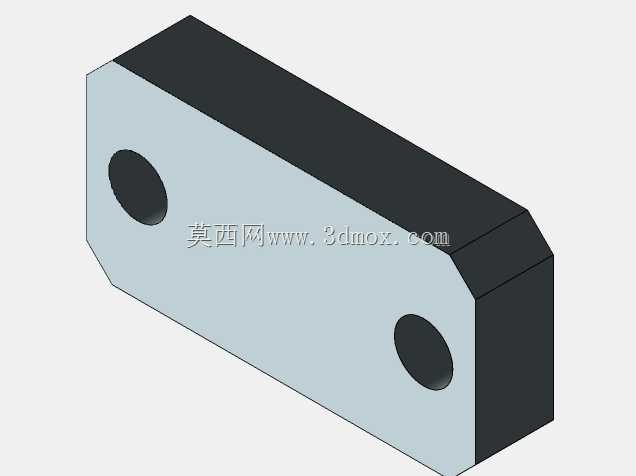

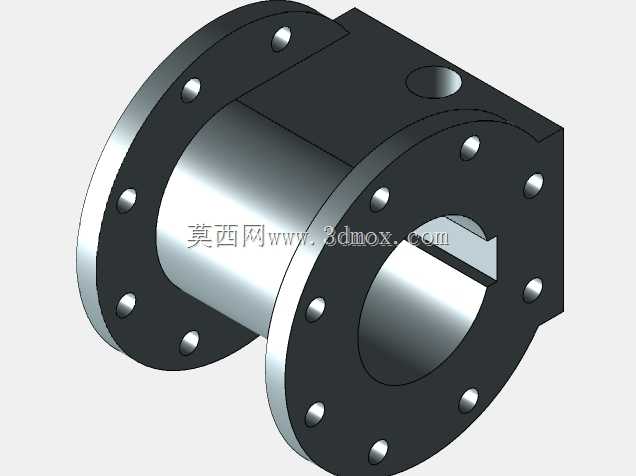

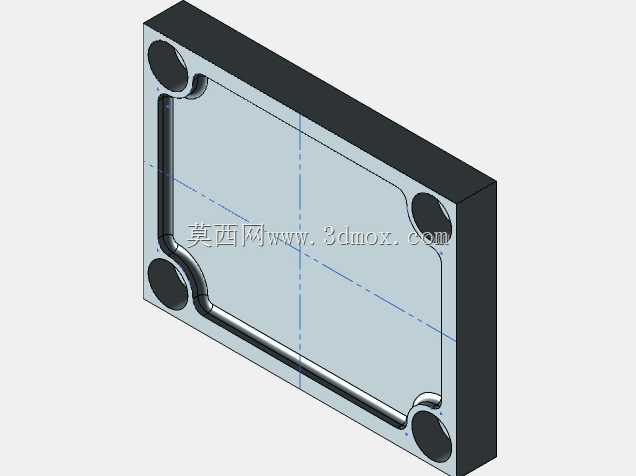

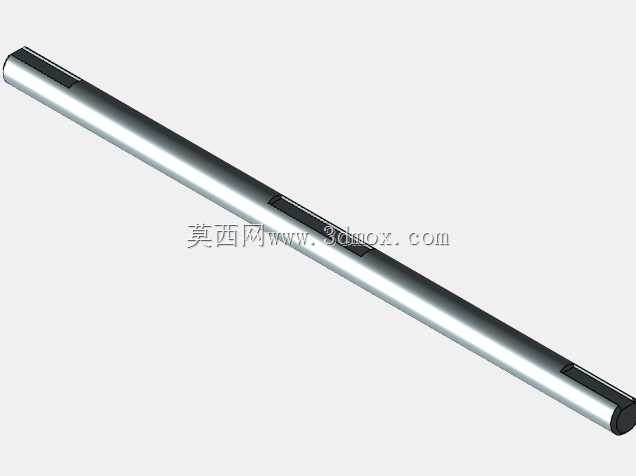

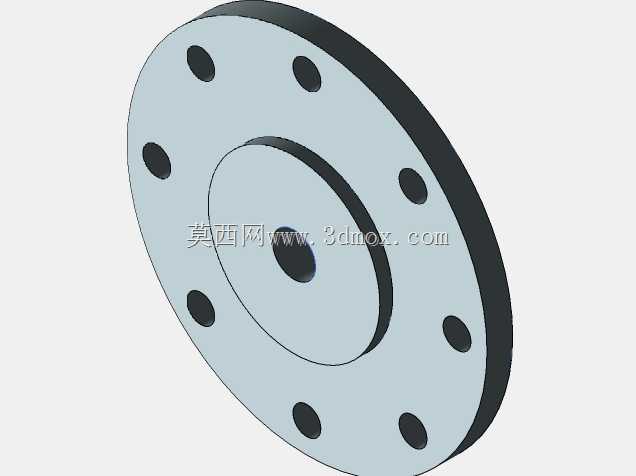

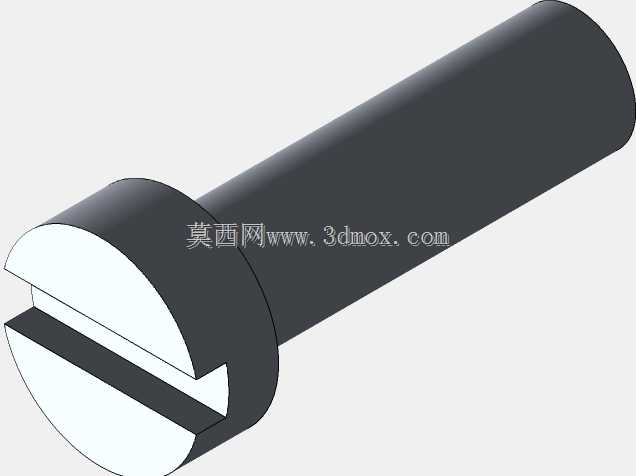

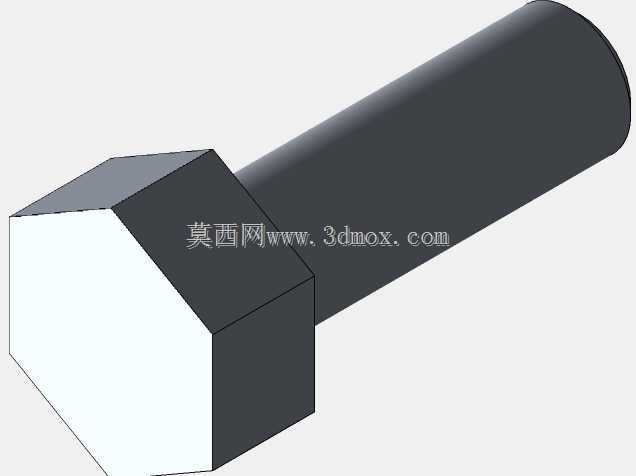

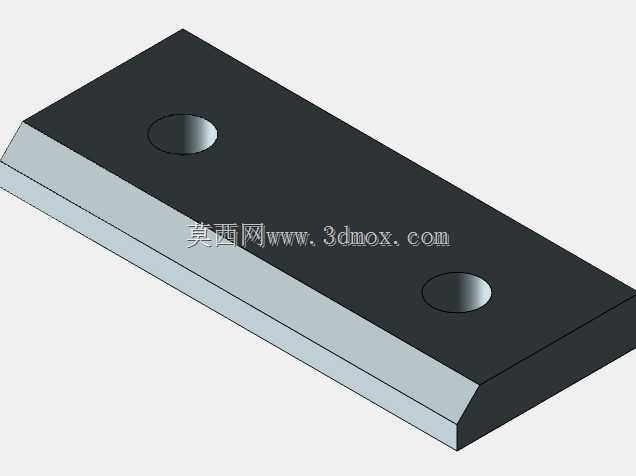

　　从安装边界来看，整体底座为矩形安装面，四个角预留了螺栓固定孔，安装时需要保证底座平面的平面度误差不超过0.1mm/m，避免设备运行时因底座变形导致曲轴卡滞。设备的横向尺寸控制在两个气缸外径加两侧阀组的安装余量范围内，纵向尺寸从底座底面到气缸顶部的高度预留了检修空间，安装位置上方需要留出至少相当于气缸高度1/2的操作空间，方便日常检查缸体密封件、调整配气间隙。输出轴从曲轴箱侧方水平伸出，轴端采用标准平键连接结构，匹配常规的联轴器安装尺寸，不需要额外定制转接件。

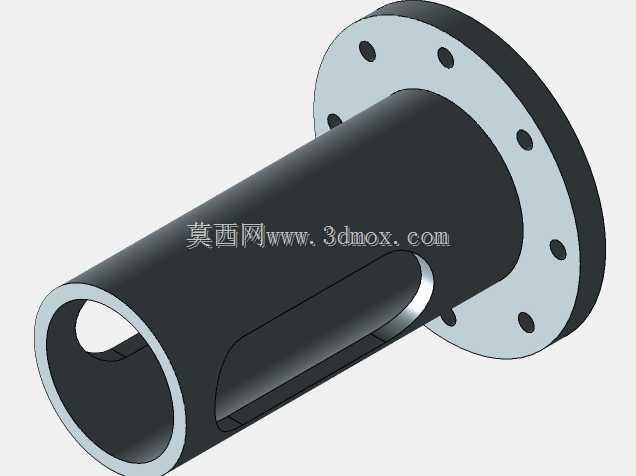

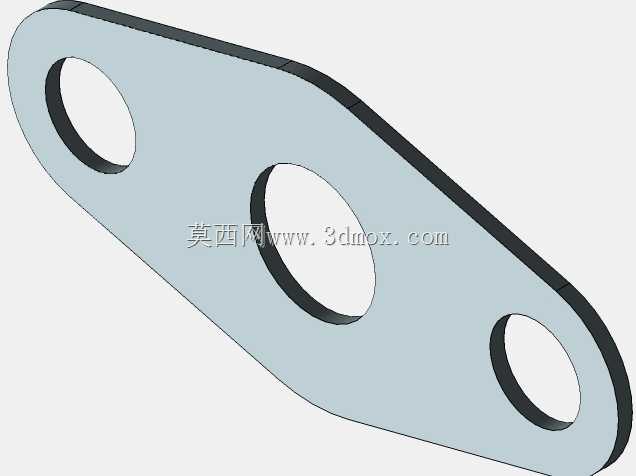

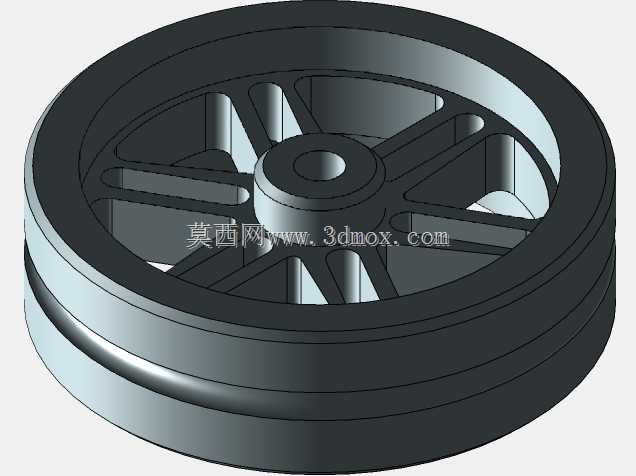

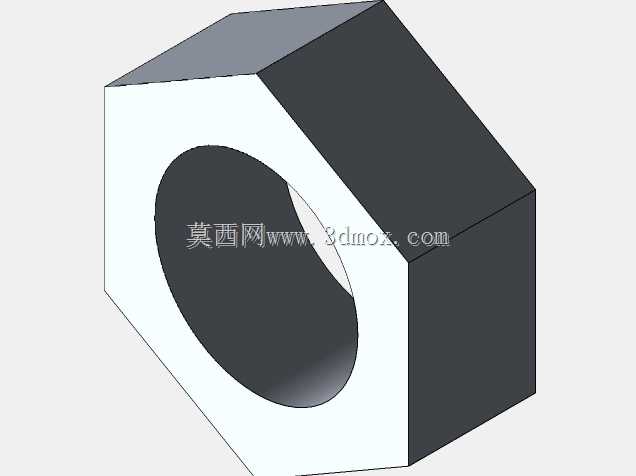

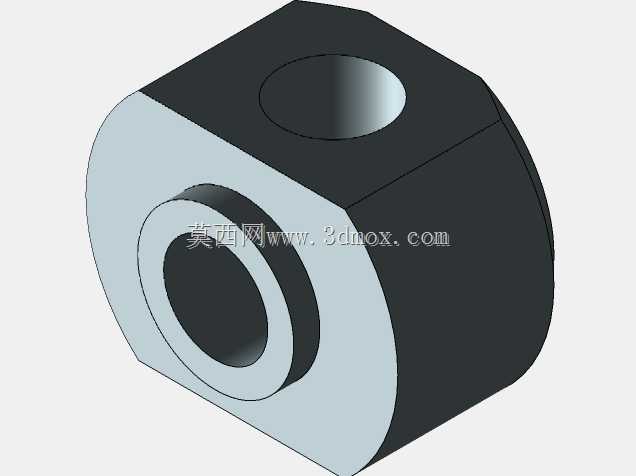

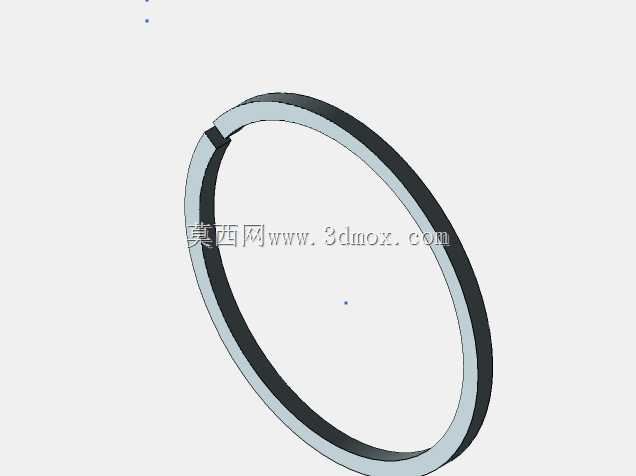

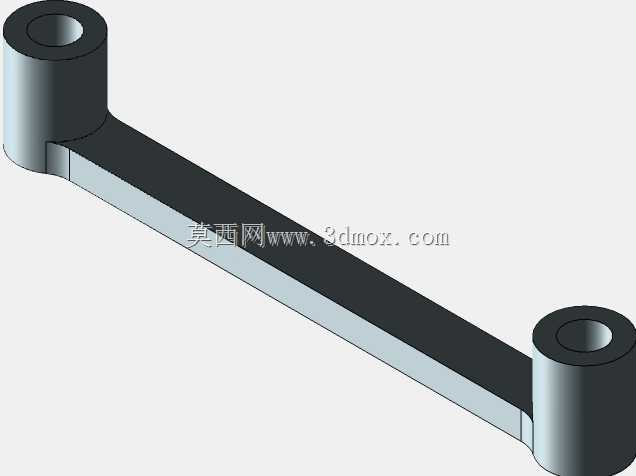

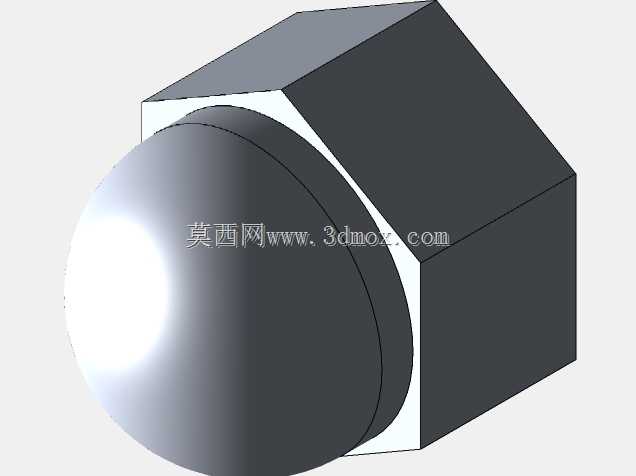

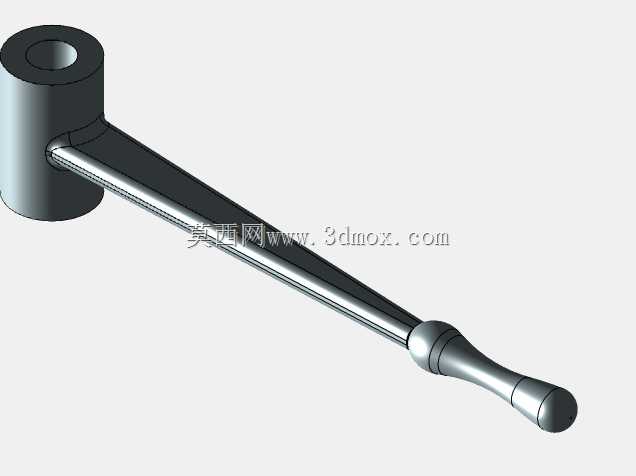

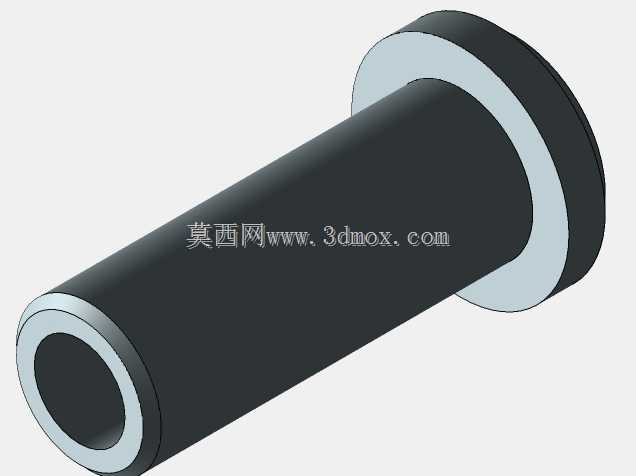

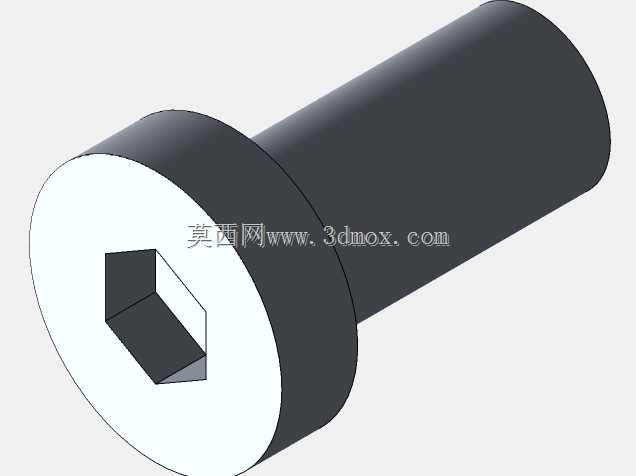

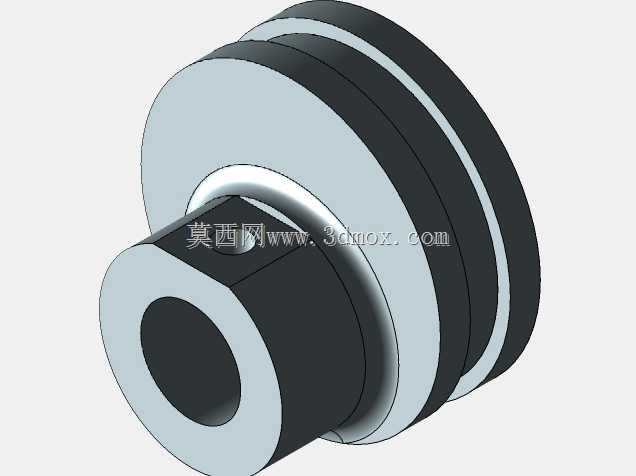

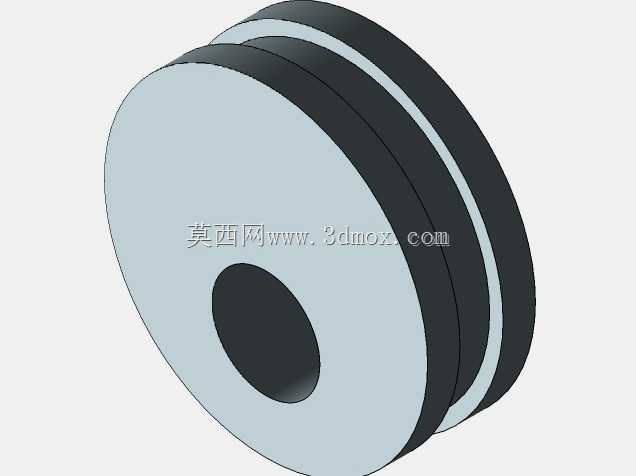

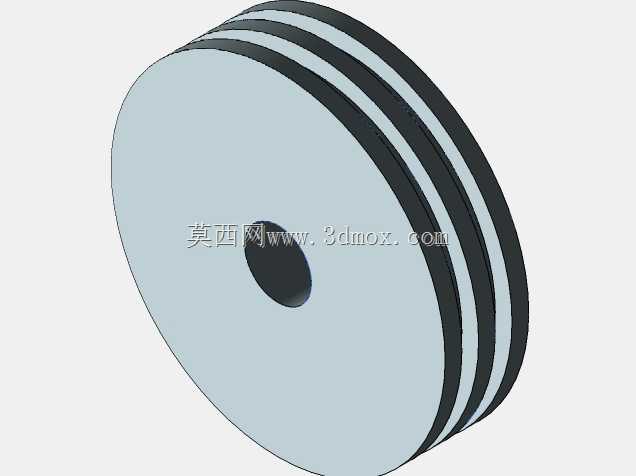

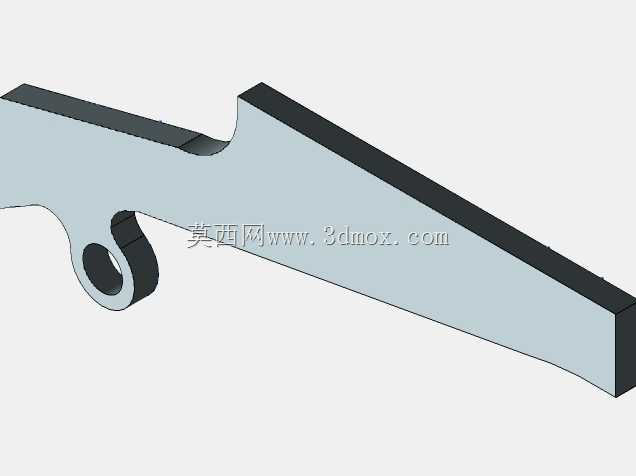

　　在结构细节处理上，飞轮布置在曲轴的一端，通过自身转动惯量储存做功行程的多余能量，带动活塞完成排气、进气的辅助行程，进一步平滑输出扭矩的波动，倒挡操作手柄布置在曲轴箱侧方靠近飞轮的位置，操作行程经过优化，扳动角度控制在30度以内即可完成换向，操作力不超过50N，单人即可轻松完成换向操作。气缸外壁设置了散热筋结构，能够在运行过程中通过自然对流带走部分缸体热量，避免缸内蒸汽过早冷凝影响做功效率，活塞环采用弹性密封结构，能够自动补偿磨损量，延长设备的大修周期。

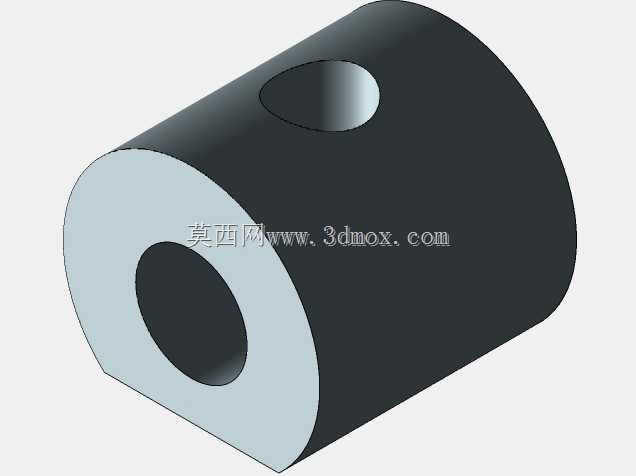

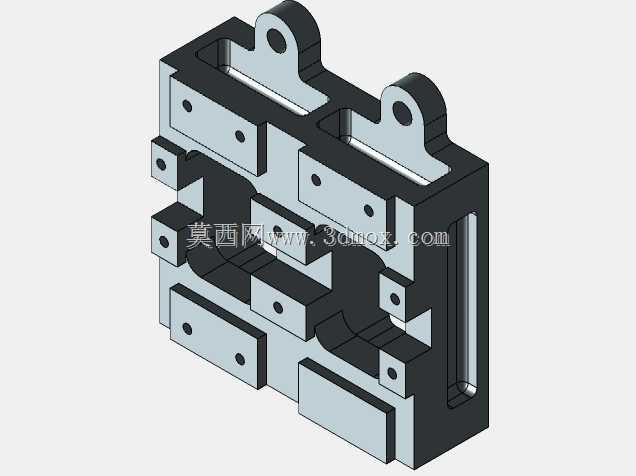

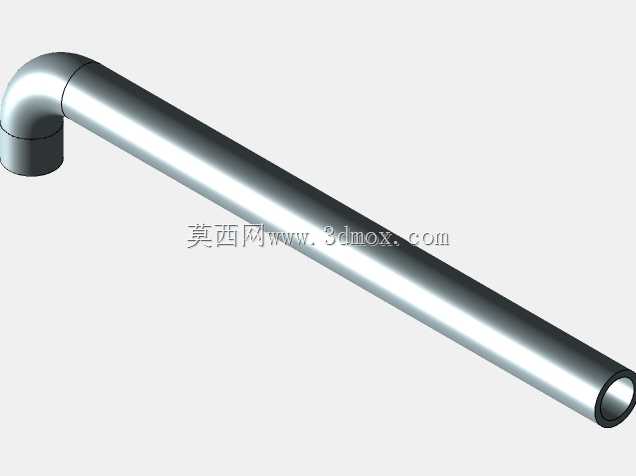

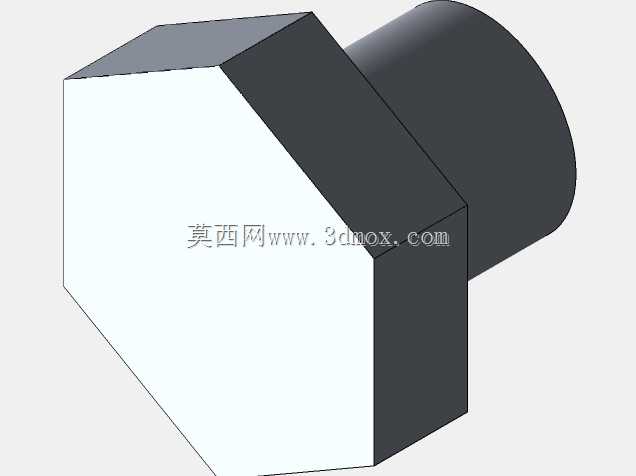

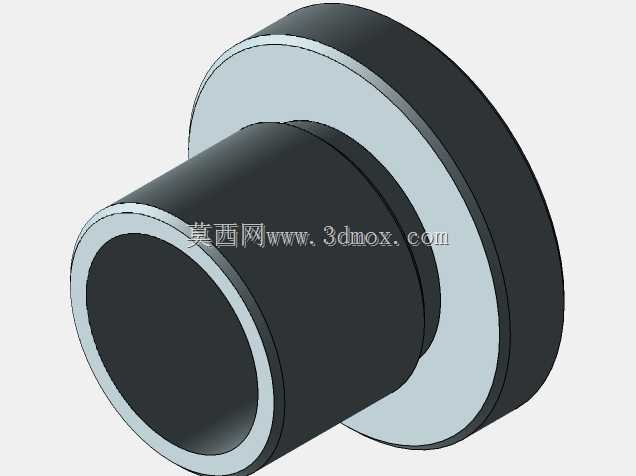

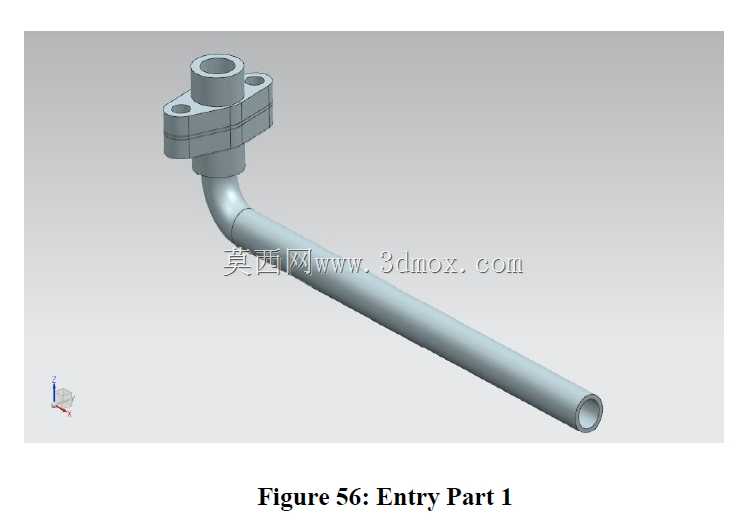

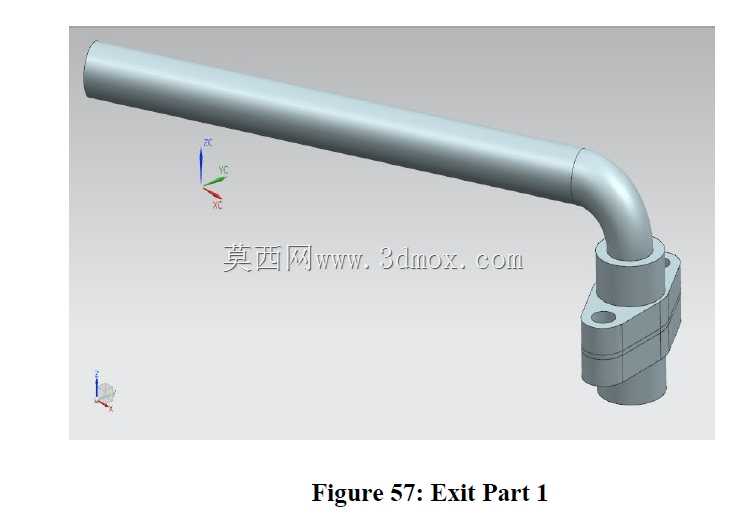

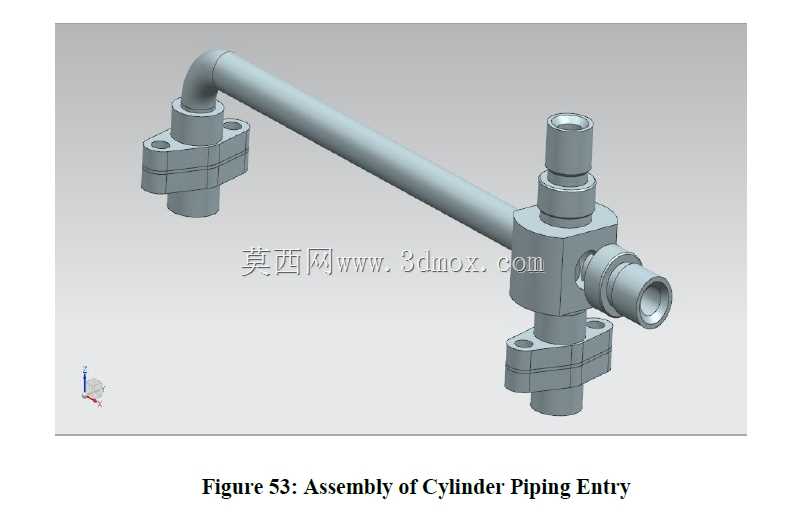

　　实际选型适配时，需要注意该装置的蒸汽输入压力匹配范围，进气管路接口设置在配气阀组的上方，接口尺寸匹配常规的低压蒸汽管路标准，安装时需要在进气管路前端设置汽水分离器，避免冷凝水进入气缸造成液击损坏部件。润滑系统采用飞溅式润滑，曲轴旋转时带动底座内的机油飞溅到各个摩擦副表面，不需要额外设置机油泵，简化了附属设备的配置，日常维护只需要定期检查底座内的机油液位，及时补充或更换机油即可。
