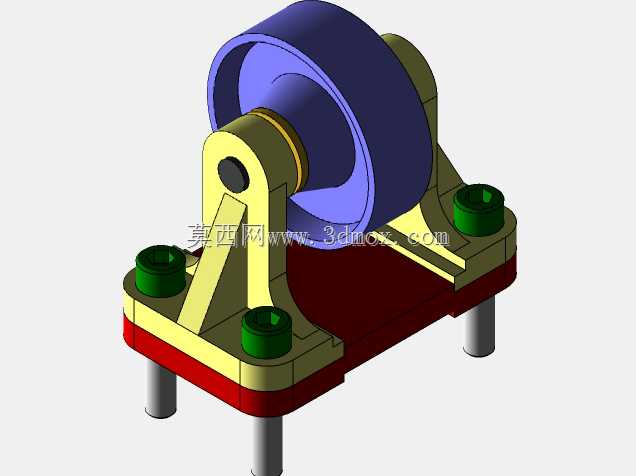

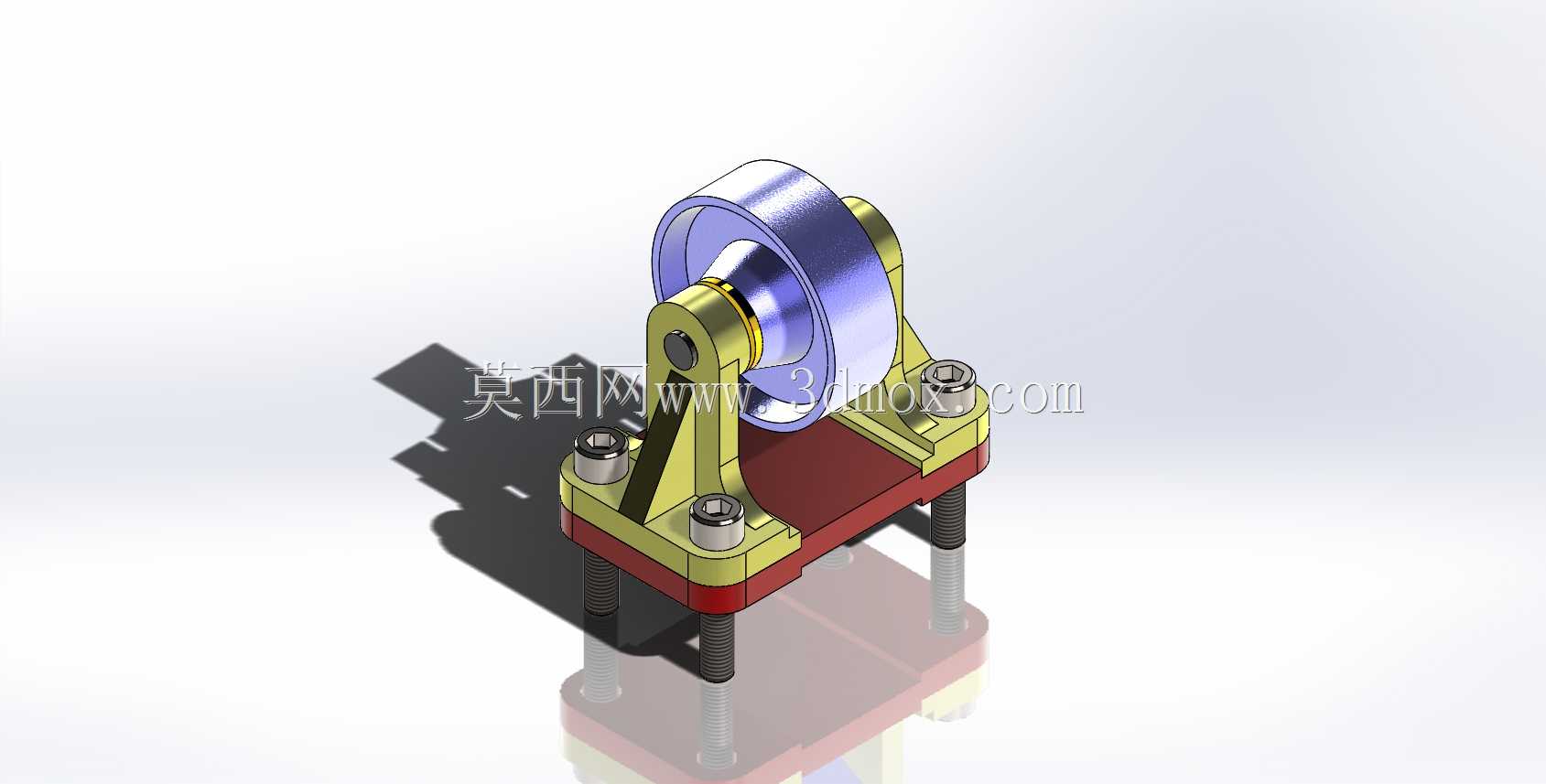

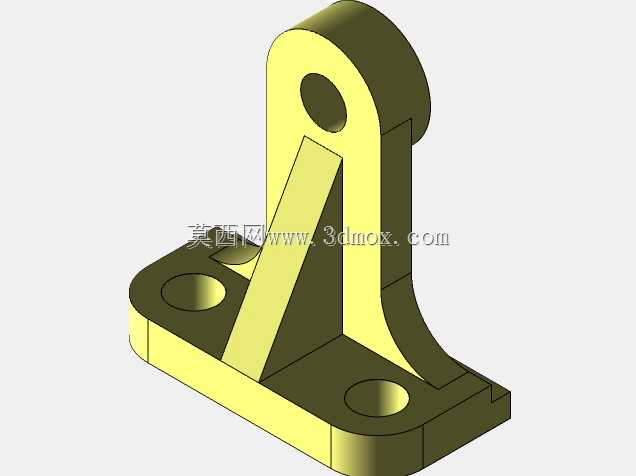

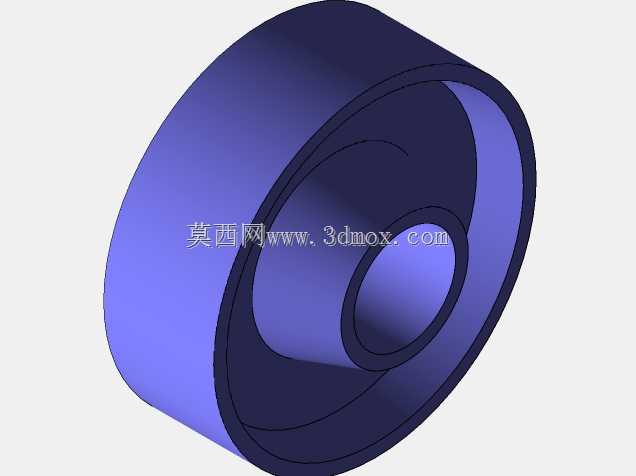

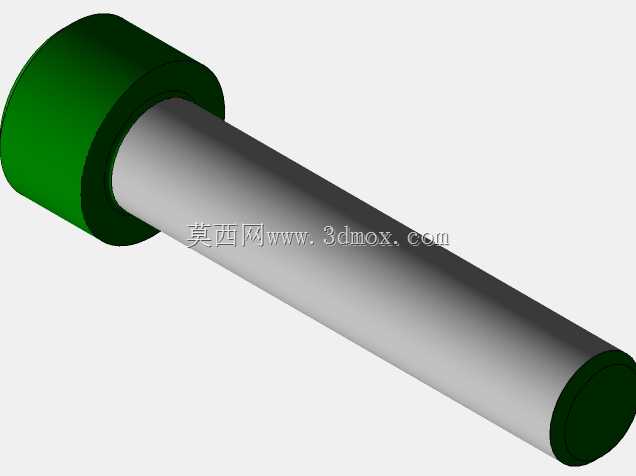

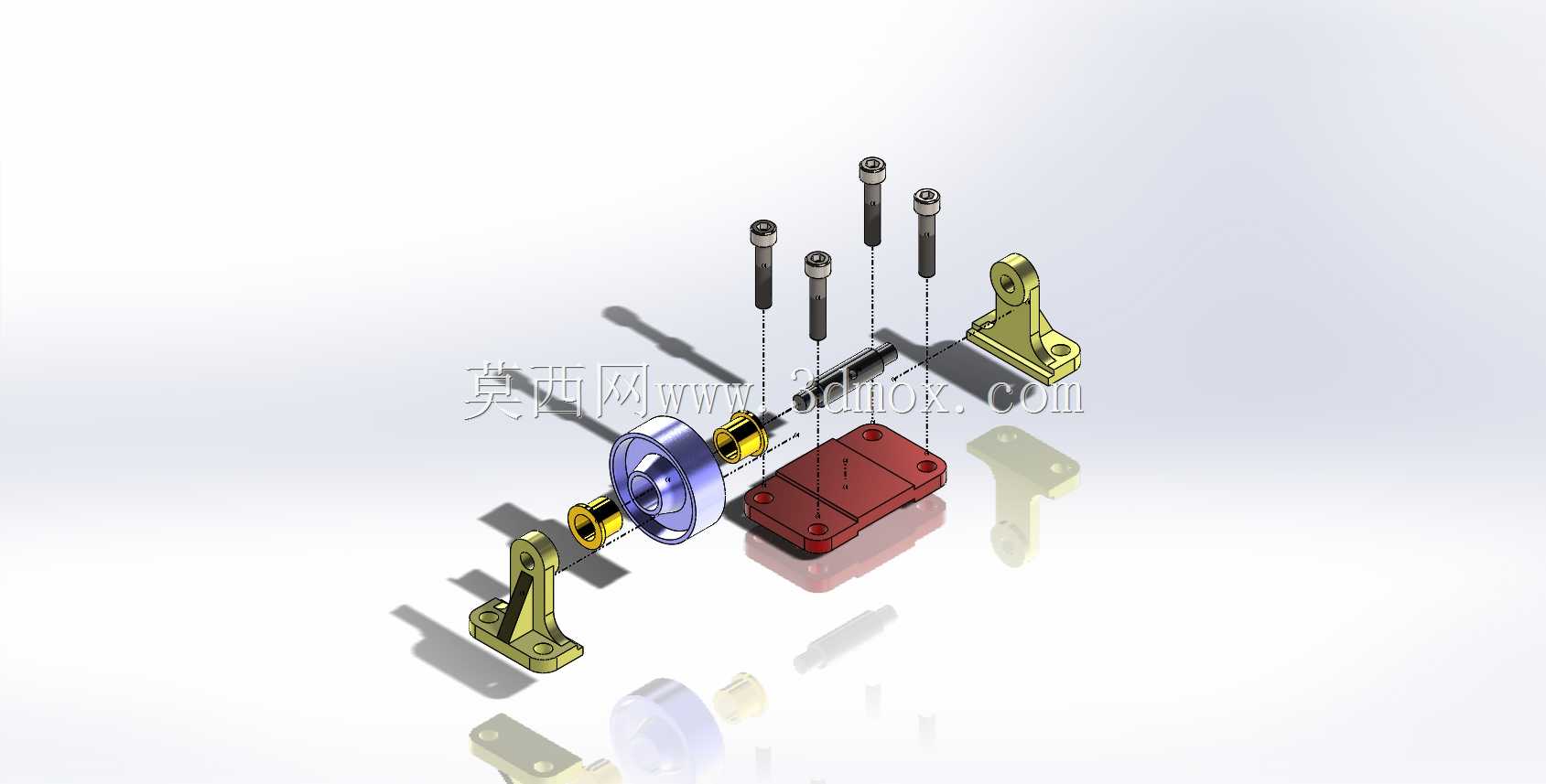

这套带轮支撑结构常出现在中小型自动化输送线、桌面级加工辅机、轻工包装设备的动力传递环节中,核心作用是改变动力输出方向、调整传动带张紧度,同时为回转的带轮提供稳定的径向与轴向支撑,避免带轮运转时出现偏摆、跳带问题。从结构组成来看,整套总成包含带轮本体、双侧支撑立板、安装底座、带座轴承、紧固螺栓、调节螺柱几个核心部分,带轮采用单槽圆弧轮缘设计,适配常用的V型传动带,轮缘表面做了粗糙度控制,减少带面运转时的异常磨损。支撑立板采用L型折弯加强结构,两块立板对称布置在带轮两侧,通过内六角圆柱头螺栓与底部安装板锁紧,立板与带轮的配合位置嵌入了深沟球轴承,轴承内圈与带轮的轮轴过盈配合,保证带轮回转时的同轴度,同时抵消带传动过程中产生的径向载荷。

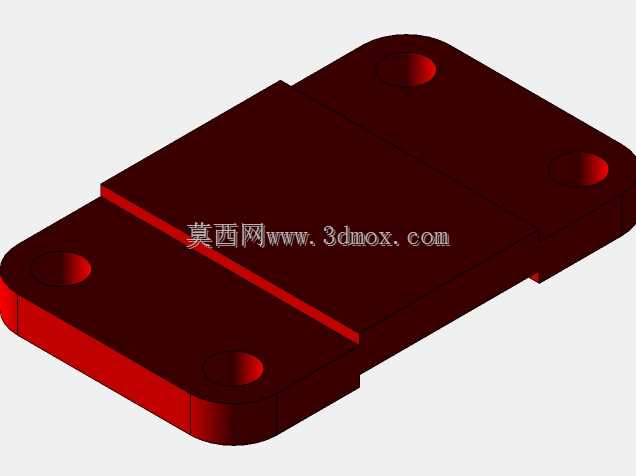

底部安装板采用分层结构,上层为定位承载板,直接与支撑立板连接,下层为安装固定板,两层板之间设置了调整垫片与调节螺柱,通过旋转螺柱可以微调带轮的中心高度,以此适配不同中心距的传动布局,调整到位后通过四个角的锁紧螺栓将两层板完全固定,避免运转时出现位移。安装底座的四个固定点预留了穿装螺栓的通孔,适配M8规格的内六角螺栓,可直接固定在设备的型材安装面或者钢板机架上,安装边界的孔位间距按照通用工业安装标准设计,不需要额外加工转接板就能直接适配多数常规设备的安装位。设计过程中优先考虑了维护便捷性,支撑立板与底座的连接螺栓全部采用外露式设计,不需要拆解整套总成就能完成轴承更换、带轮拆卸的操作;带轮的轮缘宽度、
槽型尺寸完全匹配对应型号传动带的国家标准,不需要单独定制配套皮带,现场维护时可以直接采购标准件替换。结构受力层面,两块对称立板将带轮的载荷均匀传递到底座,避免单侧支撑带来的弯矩问题,底座的加强筋结构设置在立板与底板的连接位置,抵消带传动张紧时产生的倾覆力矩,即使在长期满负载运转的工况下,支撑结构也不会出现塑性变形。这套结构的安装尺寸经过优化,整体占用的安装空间较小,在设备内部布局紧张的场景下也能灵活布置,同时带轮的中心高度调整范围覆盖了常用的传动中心距偏差区间,现场安装时不需要反复加工调整安装面,只需要通过调节螺柱就能完成张紧度与中心高的校准,大幅缩短现场装配的调试周期。实际应用中,这类带轮总成除了传递动力之外,

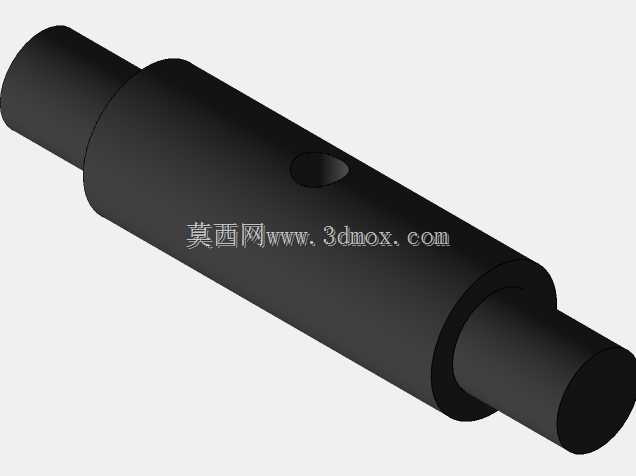

还可以作为传动系统的惰轮使用,当设备内部动力传递路径需要转向、或者多组带传动需要额外张紧时,这套结构可以直接作为张紧轮支架使用,只需要根据实际带型更换对应槽型的带轮即可,底座与支撑结构完全通用,不需要重新设计加工支撑组件。轮轴与轴承的配合位置设计了轴用挡圈槽,通过轴用弹性挡圈限制轴承的轴向窜动,避免带轮运转过程中出现轴向位移导致皮带脱槽,轴承选用双面密封型深沟球轴承,出厂时预填润滑脂,日常使用过程中不需要定期加注润滑脂,降低了后期维护的工作量。
