机加工夹持用台钳结构三维设计

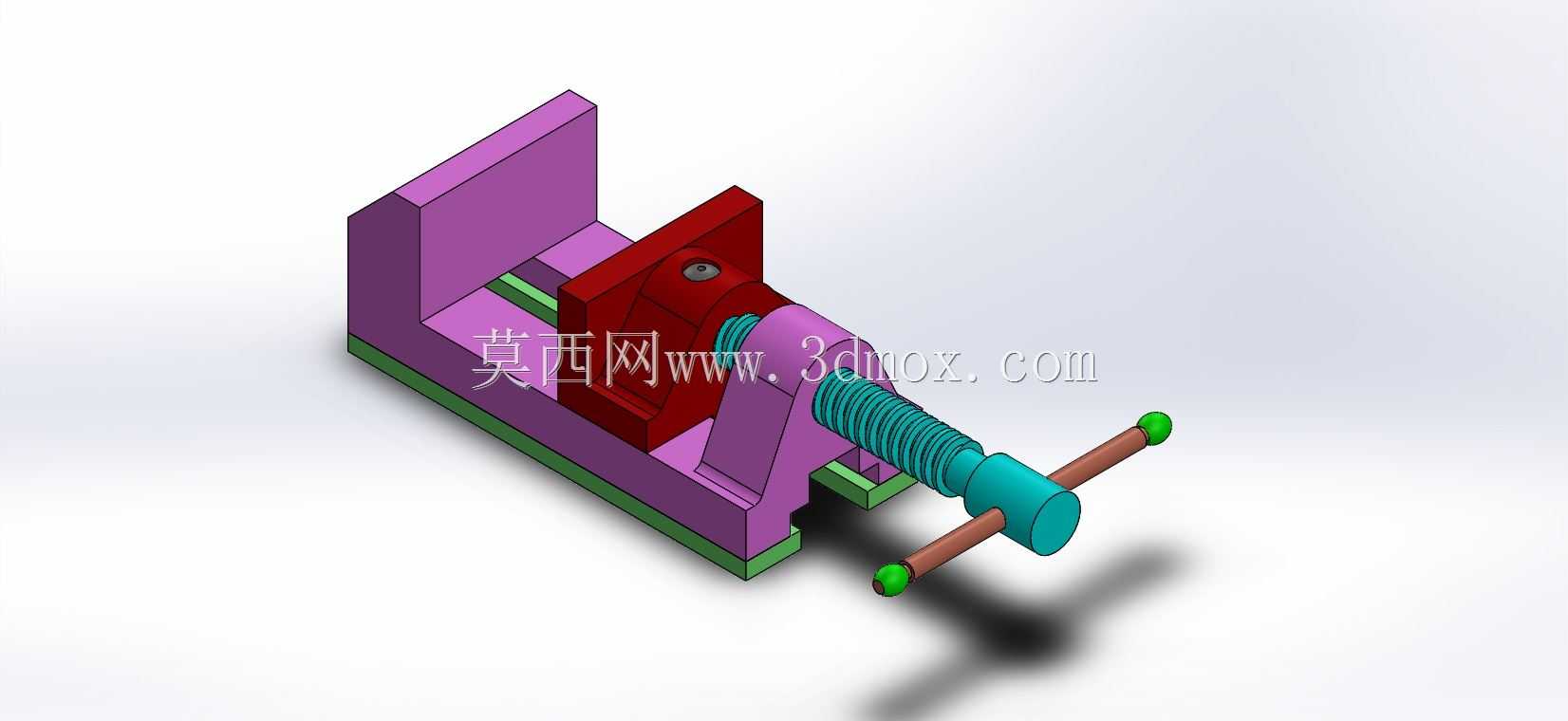

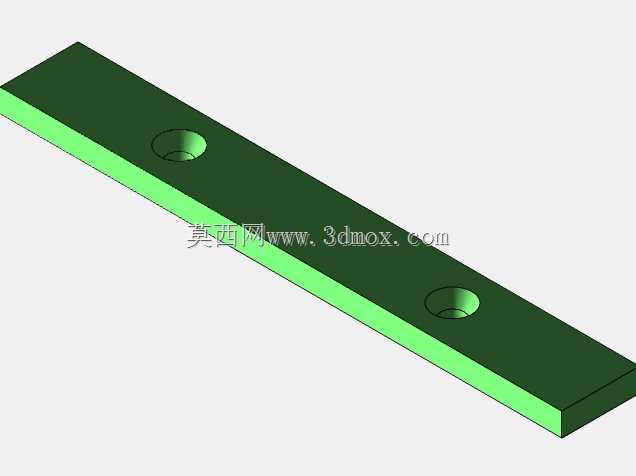

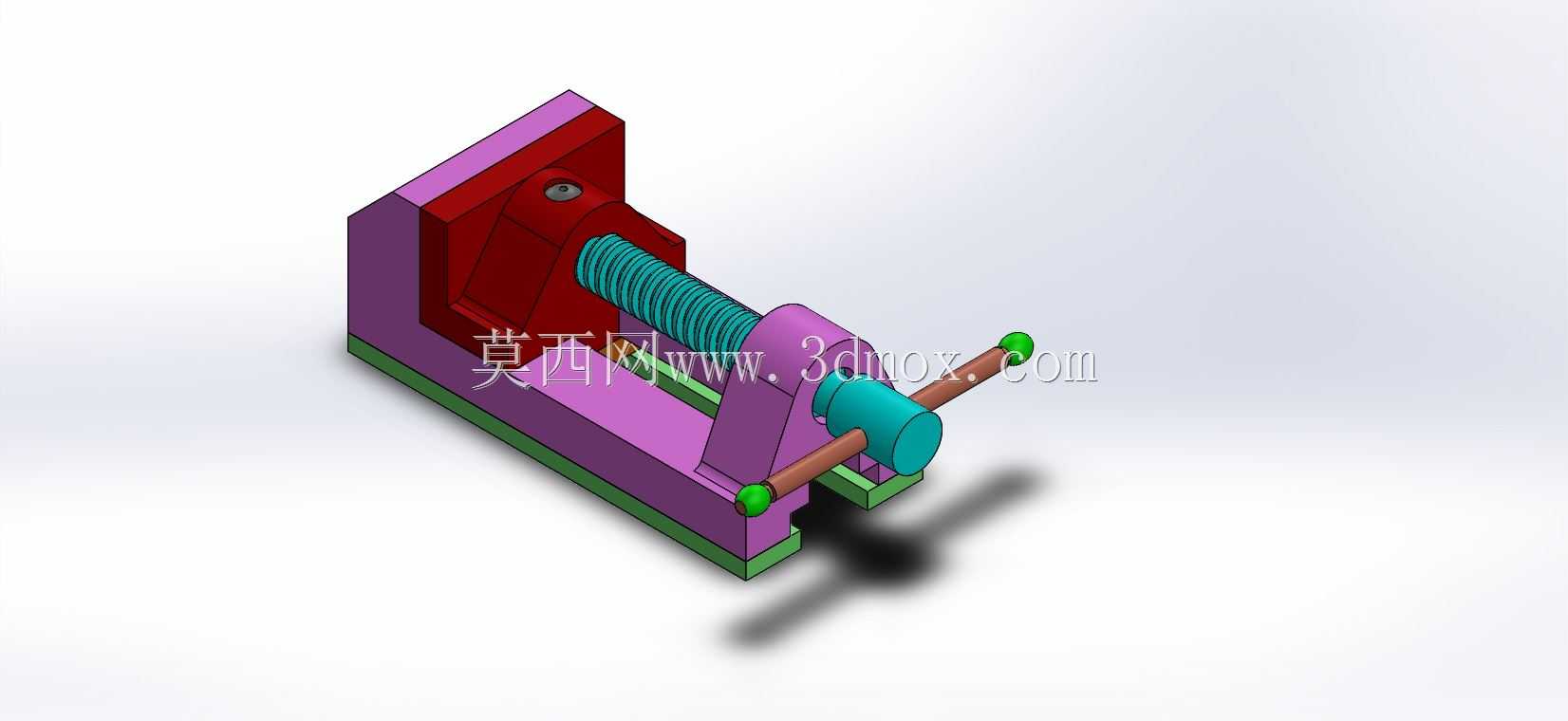

　　在常规机加工、钳工装配、小型工件修配的作业场景里，台钳是工位上不可或缺的基础夹持部件，这套台钳结构的设计完全围绕工位实际夹持需求展开，没有冗余的装饰性结构，所有几何特征都服务于夹持稳定性与操作便利性。从安装边界来看，这套台钳的底座采用平直安装面设计，底部预留了对应工位台的螺栓固定孔位，安装时可直接通过T型螺栓固定在钳工台或者机床工作台的T型槽上，整体安装占用的台面空间紧凑，不会过多挤占工位上其他工具、量具的摆放区域，底座的下平面做了铣平处理，安装后整体的平行度可以满足常规加工的装夹精度要求，不会出现夹持后工件歪斜的问题。

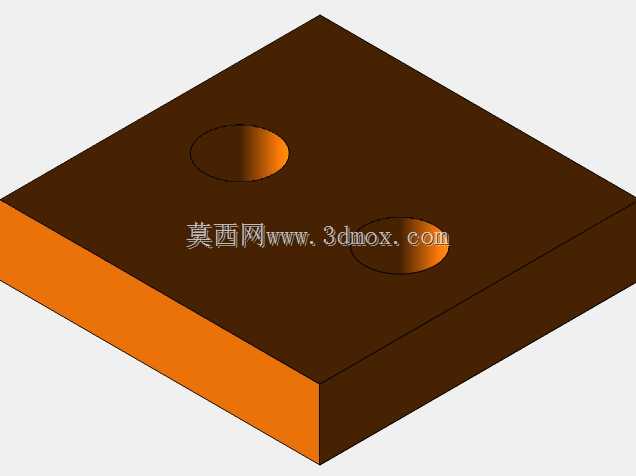

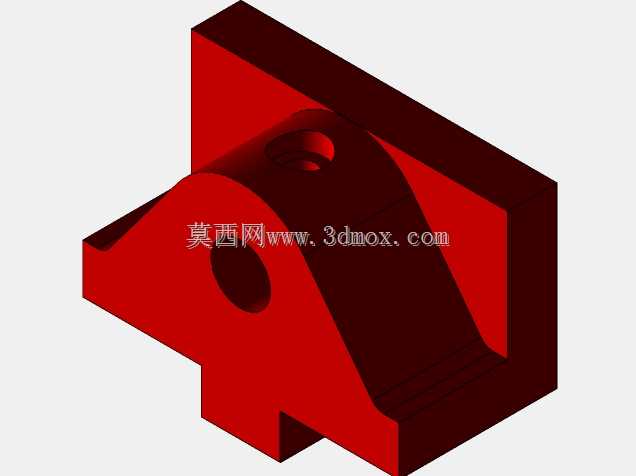

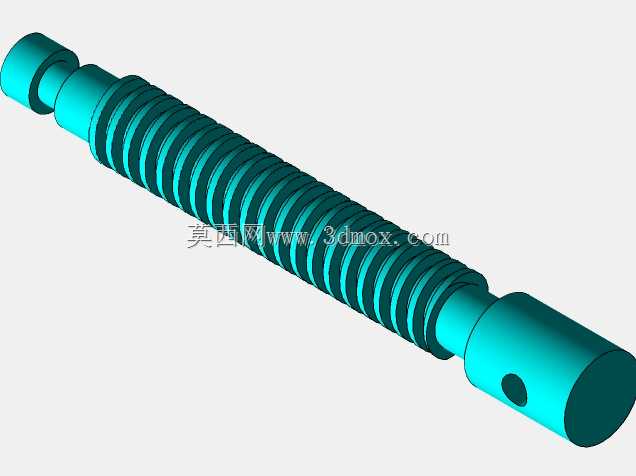

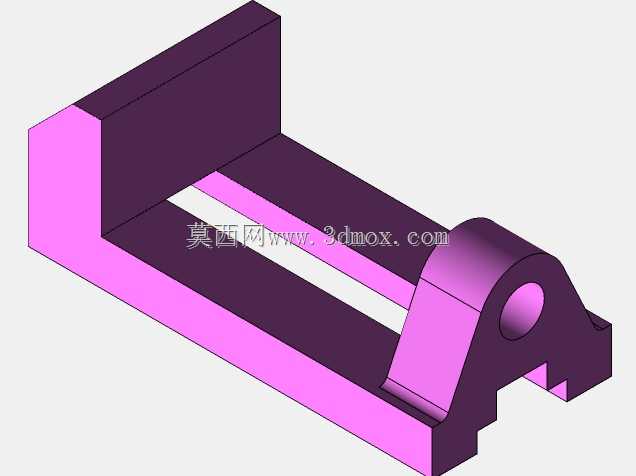

　　夹持功能的实现依托丝杠副传动结构，转动操作手柄时，丝杠带动活动钳身沿底座的导轨面做直线往复运动，实现钳口的开合动作，丝杠的螺距选择经过实际作业验证，既不会因为螺距过大导致夹持进给太快难以控制夹持力，也不会因为螺距过小导致开合行程调整效率太低，日常作业中调整不同尺寸工件的夹持位置时，操作手感顺畅，不会出现卡滞或者空程过大的问题。活动钳身与底座导轨的配合面采用了间隙适配的设计，既保证滑动过程无卡顿，也能控制配合间隙在合理范围内，避免夹持工件时活动钳身上翘导致夹持精度下降。固定钳身与底座为一体式结构设计，这种结构可以最大化承受夹持时的反作用力，即使夹持较大尺寸的工件施加较大夹持力，也不会出现钳身变形或者连接部位松动的问题。钳口部位设计了可更换的钳口板，钳口板表面做了防滑齿纹处理，加持表面光滑的工件时可以增大摩擦力，避免工件在加工过程中出现滑移，当钳口板磨损后，只需要拆卸固定螺钉即可更换新的钳口板，不需要整体更换台钳，大幅降低了日常使用的维护成本。

　　从结构设计思路来看，这套台钳没有采用复杂的快换或者增压结构，完全适配常规工位的通用夹持需求，整体的受力路径经过优化：夹持工件时，作用力从活动钳口传递到活动钳身，再通过丝杠传递到固定钳身，最终由底座整体承受，所有受力部位的壁厚都经过受力校核，不会出现应力集中导致的结构断裂问题。操作手柄的长度设计符合人体工程学要求，手动施加夹持力时不需要借助额外的加力杆就能达到足够的夹持力矩，同时手柄两端做了防滑球头设计，转动操作时手部不会打滑，即使手上沾有切削液或者油污也能稳定操作。在实际应用场景中，这套台钳不仅可以用于钳工的锉削、锯削、攻丝等手工作业，也可以固定在小型钻床、铣床的工作台上，用于小型零件的钻削、铣削加工装夹，钳口的最大开合距离可以覆盖常规小型工件的夹持尺寸范围，对于形状不规则的小型工件，也可以配合辅助垫块实现稳定夹持。

　　外形尺寸方面，整体结构的长宽高比例适配常规工位的操作高度，安装后钳口的高度刚好对应操作人员手部作业的舒适高度，长时间进行夹持作业也不会出现手臂过度疲劳的问题。固定钳身的后侧做了加强筋结构，在不增加整体重量的前提下提升了钳身的结构刚性，即使承受较大的冲击载荷也不会出现变形。丝杠的端部设置了限位结构，当活动钳身移动到最大开合位置时，限位结构会阻挡丝杠继续进给，避免操作时活动钳身从底座导轨上脱落，消除了日常使用中的安全隐患。导轨面的润滑槽设计在活动钳身的配合面上，日常维护时只需要在润滑槽内添加少量润滑脂，就能保证长期滑动顺畅，减少配合面的磨损，延长台钳的整体使用寿命。
