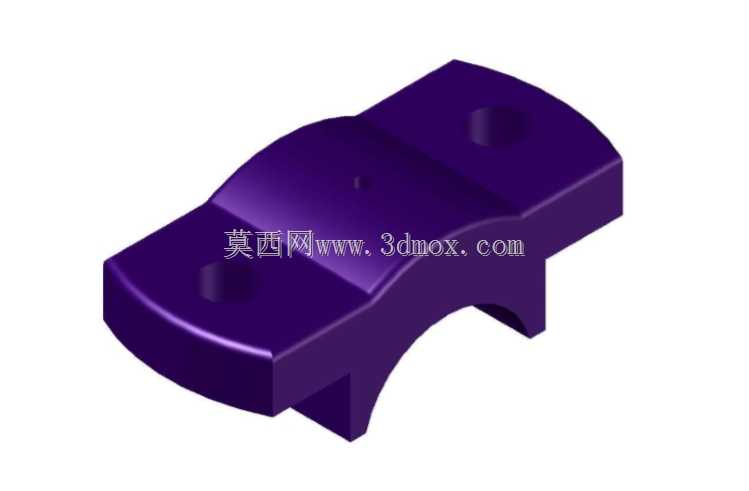

在重载传动机构的轴承装配环节,这类弧形压装固定构件是保障轴承外圈定位精度、抵消运行径向窜动的核心配套零件,常应用于冶金设备辊系、矿山破碎机转轴、大型风机主轴等需要径向抱紧轴承外圈的安装场景,区别于传统整体式轴承座的全包覆结构,这类分体式压块可在不拆卸整根轴系的前提下完成轴承间隙调整与磨损更换,大幅降低产线停机维护的工时消耗。从实际装配逻辑来看,该构件的下半部分弧形内曲面完全贴合配对轴承外圈的外圆柱面,曲面加工的轮廓度公差需控制在0.02mm以内,才能保证压装后与轴承外圈实现面接触,避免点接触造成的局部应力集中,长期运行下出现压块崩裂或轴承外圈压痕变形的问题。构件上部的平直安装面设置有两个同轴沉头安装孔,
孔位的中心距与配对轴承座上的螺纹孔位完全匹配,沉孔深度可完全容纳内六角螺栓的头部,避免螺栓突出安装面干涉周边其他传动部件的布置,安装时可通过螺栓的拧紧力矩调整压块对轴承外圈的预紧力,适配不同转速、载荷工况下的轴承游隙要求。从设计思路层面,该构件没有采用传统方形压块的直角边缘结构,而是将两端的受力位置做了圆弧过渡处理,既减少了构件整体的重量,也避免了直角边缘在热处理过程中出现的应力集中开裂问题,同时弧形的外侧轮廓不会在安装空间内形成尖锐的干涉棱角,方便现场装配人员在狭窄的轴承座腔体内完成对位安装。构件中部的凸起定位台可嵌入轴承座上对应的定位凹槽内,安装时无需反复调整压块的周向位置,就能保证内弧面与轴承外圈的同轴度,
降低现场装配的对位难度,即使是经验不足的装配人员也能快速完成安装,不会出现压块偏斜造成的轴承卡滞问题。在安装边界上,该构件的总厚度需匹配轴承座的安装槽深度,安装后压块的上表面与轴承座上表面保持齐平,不会突出轴承座的结合面影响端盖的密封安装,两端的弧形伸出段长度经过精准核算,既保证了与轴承外圈的接触面积足够传递径向载荷,又不会超出轴承外圈的宽度范围,干涉轴承两侧的密封圈或挡圈结构。实际选型应用时,需要注意该构件为配对轴承组的其中一件压块,需与同组的另一部分压块配合使用,才能完成对轴承外圈的整圈抱紧固定,单独使用时无法提供足够的抱紧力,容易出现轴承运行过程中外圈跟转的问题,造成轴承座孔的磨损。构件的材质通常选用45号钢经调质处理,
表面硬度达到HB220-250,兼顾足够的结构强度与韧性,在承受冲击载荷时不会出现脆性断裂,若应用在腐蚀环境中,也可更换为不锈钢材质做表面钝化处理,适配化工、海洋装备等特殊工况的使用需求。在三维建模过程中,需要重点管控内弧形面的曲率半径与配对轴承外圈的尺寸公差配合,两个安装孔的位置度公差需满足GB/T 1184中的K级要求,才能保证实际加工后的零件可直接装配无需二次修配,沉孔的倒角角度需与选用的内六角螺栓头部倒角匹配,避免螺栓拧紧时出现接触面压溃的问题。
